智能門鎖與 BLE 設備安全 Part 7：果加智能門鎖的全面分析（中）

作者：Yimi Hu & Light @ PwnMonkeyLabs
原文鏈接：https://mp.weixin.qq.com/s/SJhFVndjqTpSbZCN_sFW1g

前言

在本專題的上一篇中，我們完成了用IDA加載解析家庭版果加智能門鎖的固件。用IDA加載解析只是準備工作，我們理解這些代碼才是最終目的。本篇我們就開始嘗試分析這些代碼。

仔細看一下IDA解析出的代碼，內容多，沒有調試信息，也沒有可參考的字符串，這就導致很難弄清楚這些代碼的作用，更遑論分析代碼。所以，我們在本篇中嘗試以BLE通信為突破口，以此來研究一下這大片代碼的含義。根據BLE通信的特征，有2個方法找到固件中的關鍵代碼。如下：

A. 通過果加BLE通信的幀格式，直接在代碼中定位幀格式中的常量，可以快速找到BLE通信數據的解析函數。

B. 通過硬件電路，找到MCU與BLE芯片的通信引腳。然后查看文檔確定該引腳映射的內存地址，最后定位到代碼中BLE發送和接收函數。

這里我們采用A方法，B方法會在接下來的文章中介紹，大概是在關于鹿客門鎖的篇章中，如果可以分享的話。家庭版果加智能門鎖與配套的果加app進行BLE通信，所以通過逆向果加app可以確定BLE通信數據包的格式，并在格式中找到幫助我們定位固件代碼的常量。所以我們先開始app的逆向分析。

app分析

2.1 Java層分析

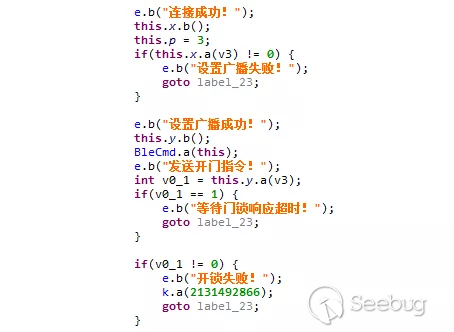

在本專題的前幾篇文章中，我們已經分析過幾個app了，這里也采用類似的方法。首先來觀察果加app輸出的日志，幸運的是筆者在2018年分析的果加家庭版智能門鎖app并沒有隱藏日志內容，而是大大方方的打印了出來。通過搜索日志內容中的關鍵字符串，我們很容易定位到發送BLE開鎖指令的關鍵代碼在cn.igoplus.locker.ble包中，截圖如下：

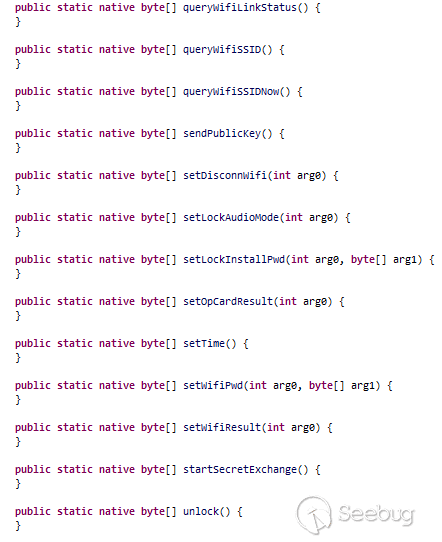

上圖為通過JEB反編譯工具分析該apk的截圖，相比于Jadx反編譯工具，JEB要更為方便一些。進一步追蹤BLE通信數據的生成過程，可以發現所有BLE通信指令的生成全部都在native函數中，這些native函數的聲明在cn.igoplus.locker.ble.cmd包中，如下圖所示：

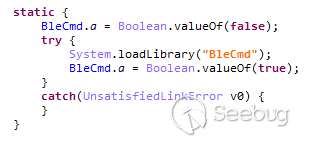

這些函數的定義在都在libBleCmd.so中，翻閱代碼就可以找到該so的名稱和加載位置，如下圖所示：

那么，就開始分析該so的代碼吧。

2.2 Native層分析

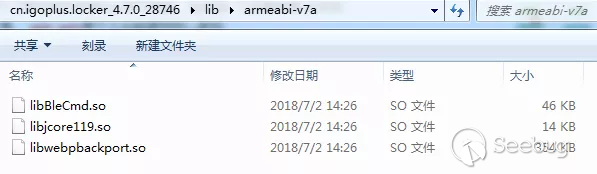

通過zip工具解壓縮apk程序包，在lib\armeabi-v7a文件夾中即可找到libBleCmd.so庫文件，如下圖所示：

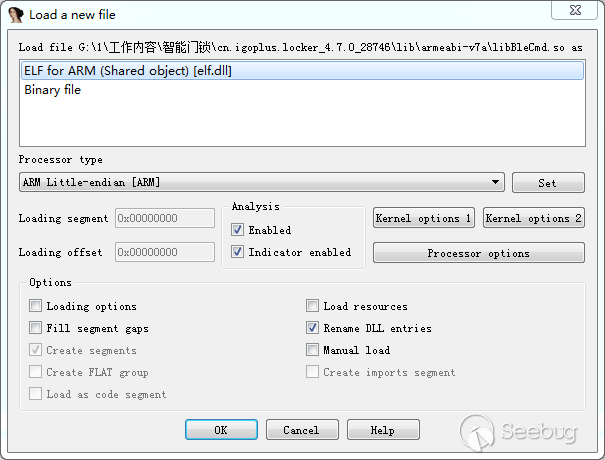

該文件可以被IDA自動解析，并不需要像上一篇解析固件那樣進行一系列的配置工作，如下圖所示：

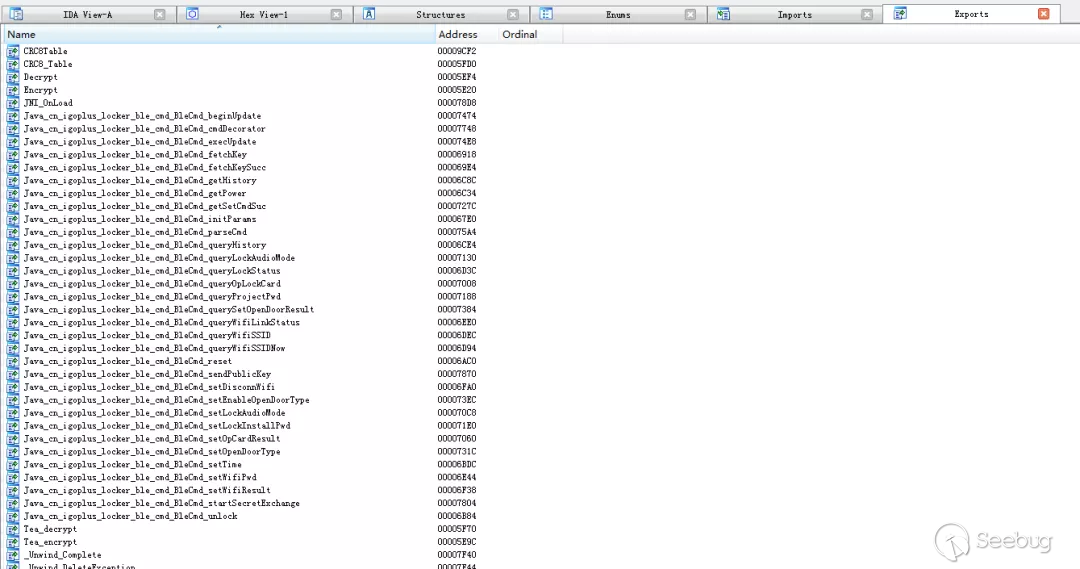

待解析完畢之后，我們可以打開Exports選項卡，查看這個so文件的所有導出函數，如下圖：

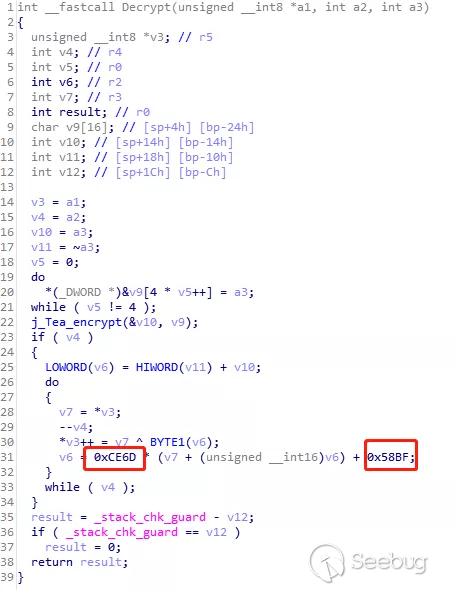

在導出函數中可以找到所有BLE指令的生成函數，以及Decrypt和Encrypt用于加密或者解密BLE通信數據的函數，看函數命名應該是和Tea算法有點關系。在Tea算法中，存在幾個常量用于加密或解密運算，而這幾個常量就可以幫助我們定位關鍵代碼。所以，我們跟進Decrypt函數看一下，得益于強大的Hex-Rays Decompiler插件，我們可以按F5快捷鍵，直接查看關鍵位置的偽代碼：

上圖中，我們用紅框標識出了2個常量，接下來就通過這些常量分析一下固件代碼。

固件分析

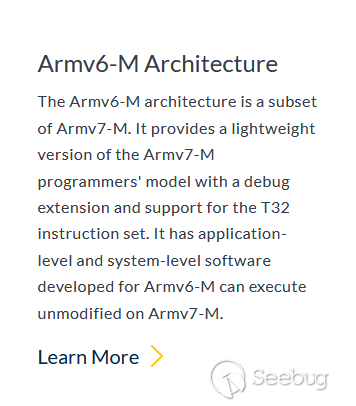

開始固件分析之前，首先按照本專題上一篇中的相關內容，完成IDA對固件的加載工作。這里有一點要說明，從上一篇的截圖中，可以看到Armv6-M是Armv7-M的子集，所有Armv6-M可運行的程序能夠直接移植到Armv7-M架構上，將上一篇的截圖復制過來如下：

在上一篇中，我們解析時設置架構為Armv6-M，但是我們在撰寫本篇時，發現有些指令無法在IDA中使用Armv6-M架構進行反匯編，當我們改為使用Armv7-M架構時，很順利地解析了所有指令。很奇怪，我們也沒找到問題的原因，如果有知道原因的讀者可以告訴我們。在后文中，一律采用Armv7-M架構進行解析。

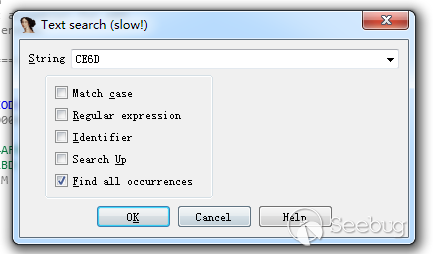

完成解析之后，我們就需要在固件文件中查找2-2節提到的常量，按alt + t快捷鍵，搜索我們找到的常量，如下圖所示：

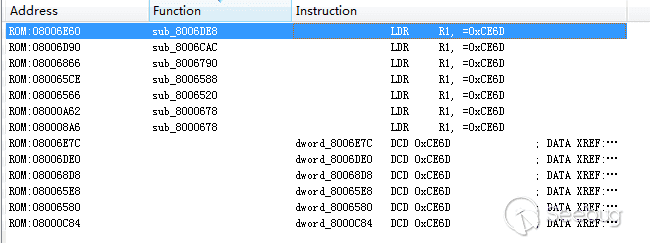

搜索結果如下：

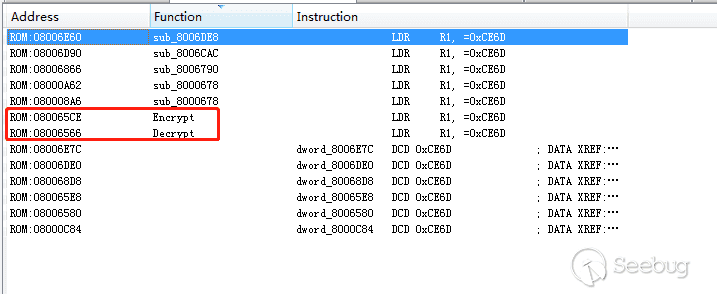

經過反復對比libBleCmd.so的Decrypt函數和固件F0-S1_1_1-H1_0-R.bin的代碼之后，我可以確定固件中Encrypt和Decrypt函數的位置，如下圖：

上圖中，其他位置的代碼雖然也引用了常量‘0xCE6D’，但看代碼內容不太像是Encrypt和Decrypt函數。

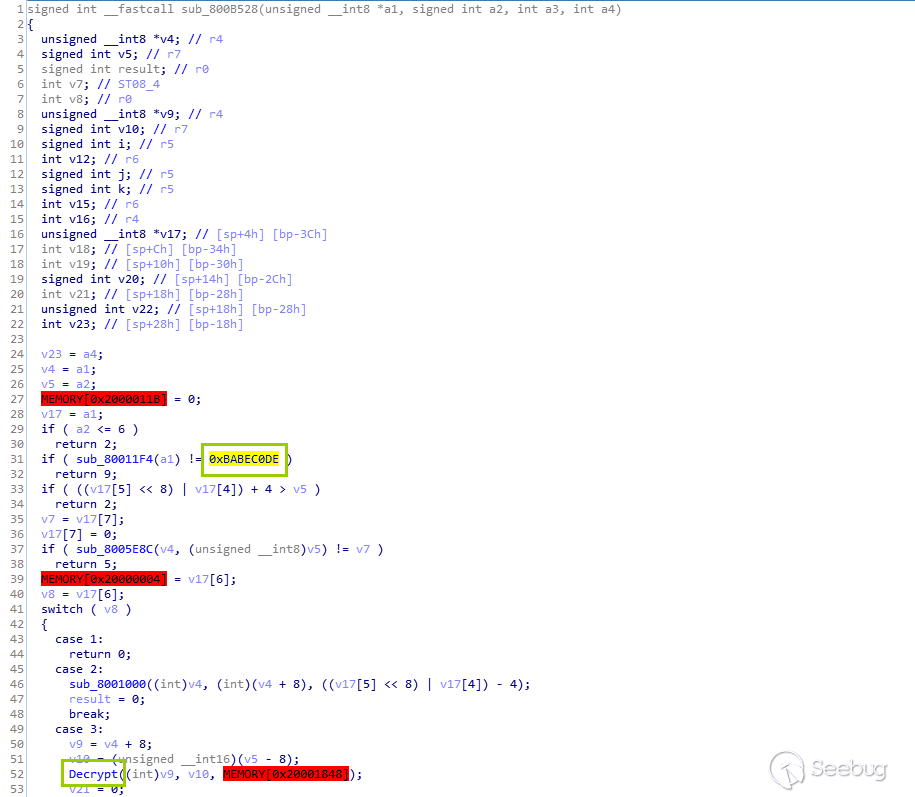

在此基礎之上，我們查找Decrypt函數的交叉引用，可以定位到代碼如下圖所示：

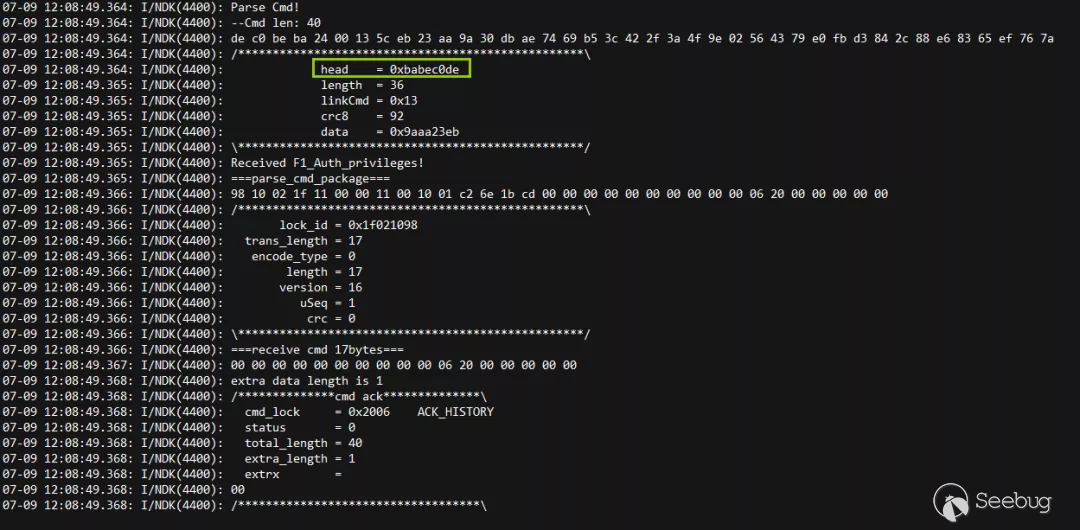

上圖中，兩處關鍵代碼已經用綠框圈出。首先看第一處關鍵點，即0xBABEC0DE位置，如果有讀者看過家庭版果加智能門鎖app的日志，肯定會記得這個常量，部分日志內容截圖如下：

可以看到，BLE消息就是以0xBABEC0DE字節開頭。由此可以推斷，圖3-5中的固件代碼應該是在處理接收到的BLE消息。進一步分析代碼，可以確定Decrypt函數的三個參數分別為：消息密文，消息長度和解密密鑰，并由此推斷內存MEMORY[0x20001848]開始的幾個字節應該是存儲了解密密鑰。通過搜索MEMORY[0x20001848]的交叉引用，可以找到密鑰的生成代碼、使用代碼等，并由此進一步擴大我們對固件代碼的理解，但這里就不再深入分析了。

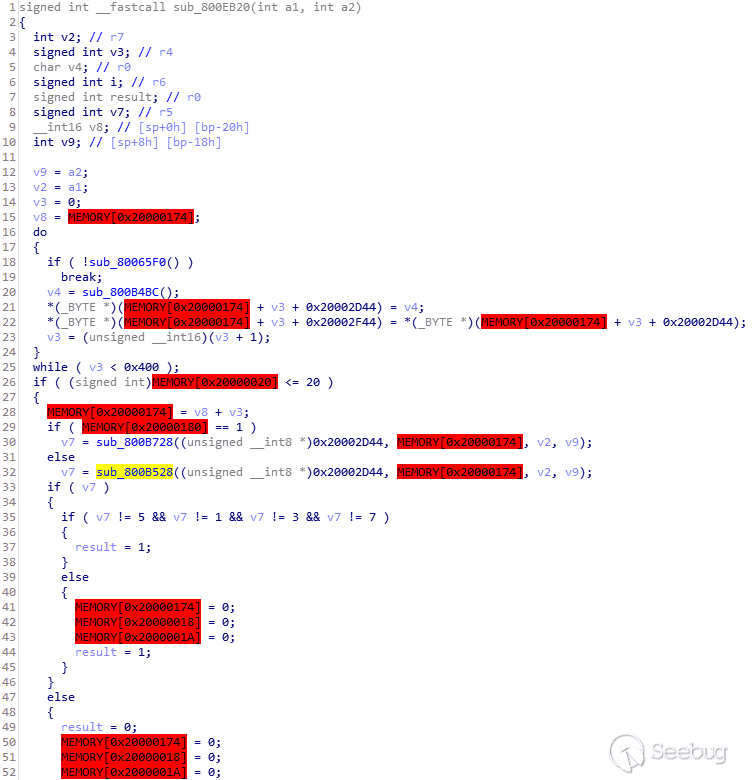

通過對上述代碼的分析，我們可以猜測圖3-5中的sub_800B528函數具體功能應該是對接收到的消息進行預處理，檢驗消息頭是否正確，crc校驗是否正確，是否可以成功解密等。如果一切都順利，那么該函數返回0。搜索sub_800B528函數的交叉引用，可以定位到sub_800EB20函數，如下圖所示：

通過分析上圖中的代碼，可以確定該函數其實是對sub_800B528函數的封裝，根據sub_800B528的返回值，設置某些關鍵的內存。此外，還可以分析得出以內存0x20002D44開始的幾個字節中，存儲的是收到的BLE消息密文；內存MEMORY[0x20000174]存儲的是接收到的BLE數據長度。由此，我們對固件代碼的理解逐步增加。

繼續向上回溯調用sub_800EB20函數的位置，我們可以找到sub_80000C8函數。這個函數非常大，且非常復雜。具體的分析就留到下一篇中在進行討論吧。

小結

本篇是整個小玩鬧專題的第7篇，也是我們分析家庭版果加智能門鎖的第2篇。在本篇中，我們對家庭版果加智能門鎖的配套app進行了簡單的分析，著重研究了其BLE指令的構造過程以及so中的BLE指令加密和解密算法。然后根據BLE指令的特征，我們在門鎖的固件中定位到了解析BLE指令的代碼，并根據定位到的代碼逐步理解認識整個果加門鎖固件的邏輯。余下的關于該門鎖的分析內容已經不多了，我們將在下一篇中結束家庭版果加智能門鎖的分享內容。
