簡介
本篇為家庭版果加智能門鎖全面分析的最后一篇，在此前的兩篇中，我們分析討論了門鎖固件和配套的app。家庭版果加智能門鎖的app相對較容易分析，通過日志可以直接定位到java層代碼，并進一步追溯到native層代碼，在libBleCmd.so中，我們看到了所有BLE指令的生成代碼以及相關的加密和解密函數。在解密函數中，我們找到了參與解密算法的幾個常量，通過這幾個常量，我們在門鎖固件的大量代碼中，定位到了進行解密運算的幾個函數，詳細分析這幾個函數后，確定了BLE解密密鑰存儲的內存地址，接收到的BLE指令存放的內存地址等，并根據交叉引用的結果不斷增加我們對固件程序的理解，展開了固件代碼的分析討論。
在這篇文章我們順著這條主線繼續深入分析，隨著我們理解的內容不斷增多，我們會發現更多有有意義的函數。最后，我們會展示一個家庭版果加智能門鎖存在的嚴重問題，該問題已于2018年修復完畢，現在拿出來討論一下應該還未出“小玩鬧”的范疇。
固件分析

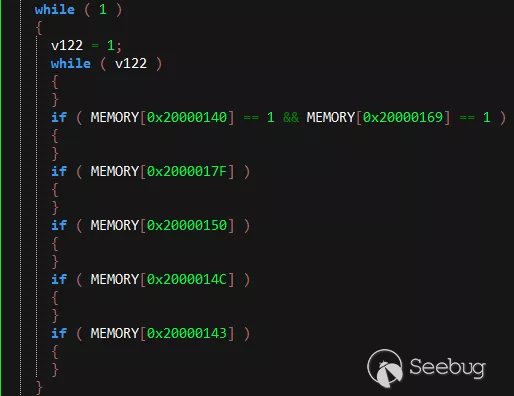

繼續我們上一篇的思路，回到上一篇結尾時遺留的sub_80000C8函數位置。此函數為整個固件中最復雜的函數，我們將其F5反匯編之后，整理一下代碼，可以看到該函數函數只有入口，沒有出口：
然后我們再搜索下sub_80000C8函數的交叉引用，如下圖所示：
繼續向上溯源，可以找到下圖所示位置：
可以看到，sub_80000C8函數是系統復位中斷之后執行的第二個函數。一般情況下，復位中斷會執行兩個函數，第一個函數為init函數，即圖2-3的sub_800D704函數；而第二個函數為main函數，即圖2-3的loc_80000C0標簽處的代碼。此外，單片機的main函數一般都是死循環，不存在執行完畢后退出的情況，這與我們在圖2-3中看到的while死循環相對應。與我們常見的運行于操作系統之上的程序不同，比如說’ ls’、’pwd’等常見的程序，他們完成各自的功能之后，就會退出，而單片機上電之后，MCU就要開始運行給他編寫的程序，一直到單片機斷電為止。

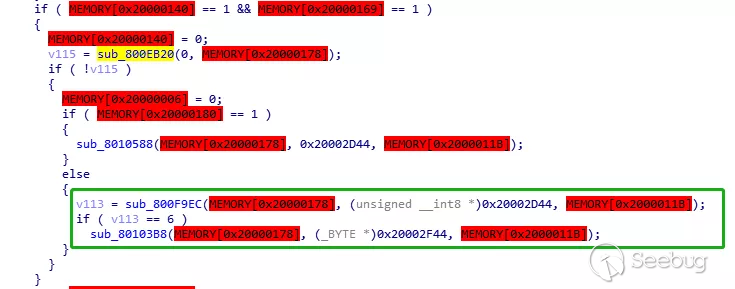

確定main函數之后，我們把目光重新聚焦在上一篇分析的sub_800EB20函數，當時我們把這個函數的功能概括為預處理，即完成消息頭校驗、crc校驗、數據解密等工作的函數。那么在預處理之后，就應該是解析BLE數據、完成邏輯功能的代碼。相關代碼截圖如下：
上圖中，我們可以根據代碼結構進行一些猜測：MEMORY[0x20000140]和MEMORY[0x20000169]應該是兩個標志位，其中一個標志位標識收到了BLE指令；v115是預處理函數的返回值，返回值為0代表預處理成功，這與上一篇的分析是一致的；綠框部分的代碼，即為真正解析BLE指令的代碼。

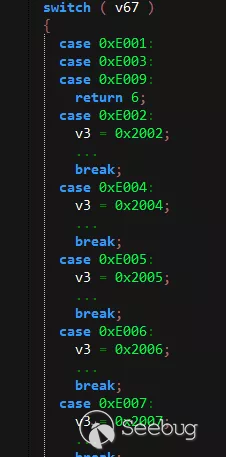

然后我們再來看看sub_800F9EC函數，即圖2-4綠框中的代碼。將代碼反匯編后，稍作整理，可以看到下圖所示的特征：

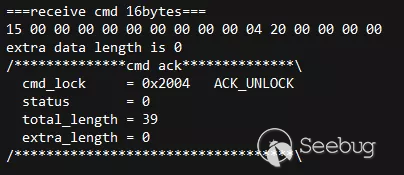

再結合app的輸出日志，如下圖所示：
可以確定圖2-5 中，變量v3是保存了門鎖發給手機的BLE指令類型，如圖2-6中，0x2004類型代表開鎖命令的返回數據。

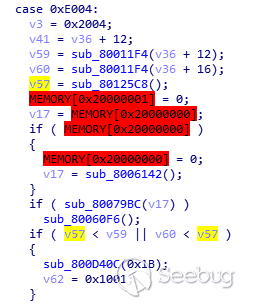

下面我們仔細閱讀一下圖2-5中case 0xE004部分的代碼，該分支是門鎖對于BLE開鎖指令的回復信息，將相關代碼截圖如下：
進一步分析圖中涉及到的函數，可以確定sub_80125C8函數的作用是日期轉時間戳，其返回值v57就是時間戳。變量v57將會與v59和v60進行了比較，當v57不在[v59, v60]區間內時，就會調用sub_800D40C(0x1B)函數。此處的比較，我們是能夠猜想到的：如果密碼過期了，是無法開啟門鎖的，但是sub_800D40C(0x1B)函數就不太確定其含義了。所以我們再來研究一下sub_800D40C(0x1B)函數。

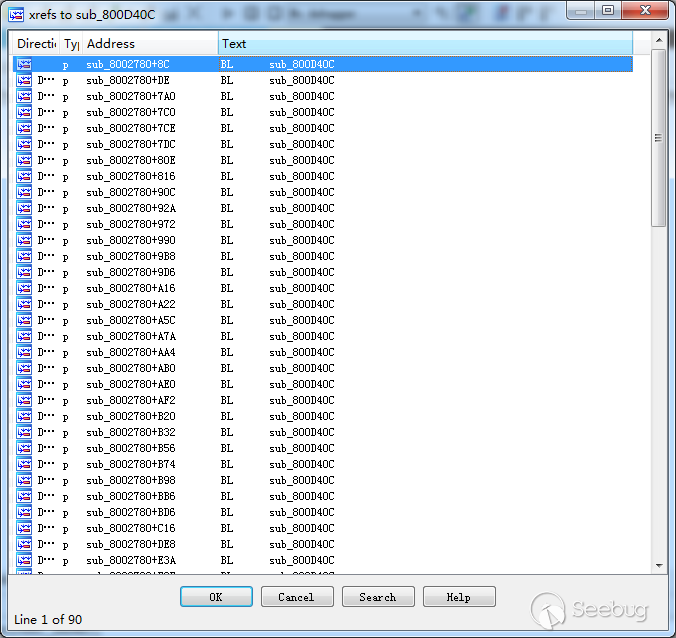

查找sub_800D40C(0x1B)函數的交叉引用，可以發現其調用位置有很多，如下圖所示：

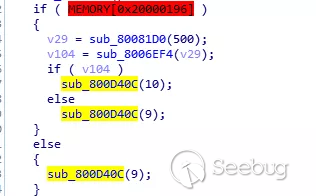

上圖中列出了大量調用sub_800D40C函數的位置。點開每個調用位置，可以發現每次調用該函數時都會傳遞一個常量作為參數。而且在main函數進入while循環之前，也會調用此函數，如下圖所示：

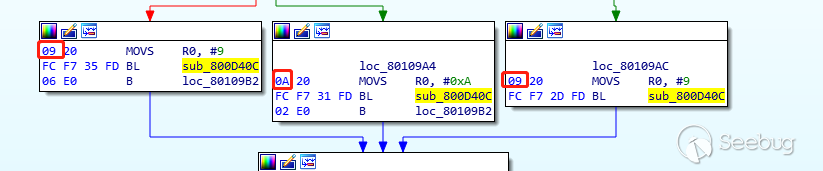

為確定sub_800D40C函數的真正含義，我們嘗試更改函數的參數，然后將更改之后的固件刷入門鎖。其更改方法并不復雜，直接進行16進制的固件文件編輯即可，如下圖所示：
上圖中，紅框部分為傳入參數的數值，截圖中分別是0x09和0x0A。在16進制編輯軟件中打開固件文件，找到該偏移位置：

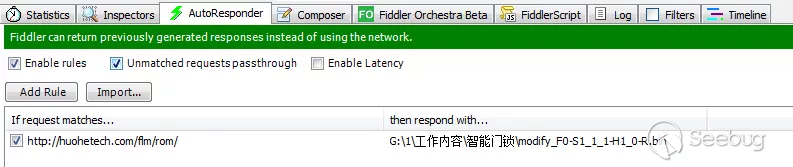

將上圖中的高亮字節0x09改為其他字節，如0xB，接著保存固件即可。然后將修改之后的固件刷到智能門鎖設備中，刷入方法也比較簡單，只需要在Fiddler中做一個AutoResponder，用修改過的固件替換原本固件，就可以了，具體操作如下圖所示：

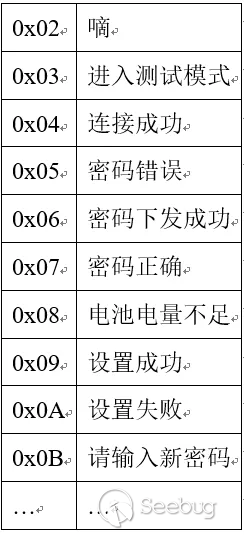

待智能門鎖完成固件更新之后，我們給門鎖重新上電，當門鎖運行至while循環之前的sub_800D40C(0xB)函數時，門鎖發出提示音：“請輸入新密碼”，而不是往常的“設置成功”提示音。再次修改固件，使智能門鎖調用sub_800D40C(0xC)函數，上電后門鎖發出提示音：“請再次輸入新密碼”。由此，我們可以判定sub_800D40C函數正是發出語音提示的函數，而該函數的參數代表了不同語音提示內容。通過反復修改并刷入固件，我們整理了一部分語音提示內容的編號，如下表所示：
分析到此時，其實我們相當于在固件中找到了一個非常關鍵的函數：sub_800D40C函數。對于我們分析者來講，這函數相當于日志輸出的作用，在他的幫助之下，我們就能理解絕大部分代碼，這里不再占用篇幅討論更多內容了。
后門密碼分析

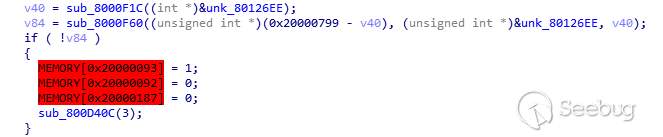

在表2-1中，我們可以看到有一個“進入測試模式”的語音輸出。順其自然的，我們想看看測試模式都干了點什么。通過sub_800D40C(0x3)函數，我們可以定位到原固件中進入測試模式的代碼，如下圖所示：
上圖中，可以看到一個關鍵的判斷是v84的返回值。觀察圖中的函數參數，應該是和0x80126EE內存地址有點關系。我們跳轉到0x80126EE函數的位置，可以看到如下內容：
上圖中的內容，我們打了碼，不過還是可以看出來，這些內容是智能門鎖的鍵盤內容。如果不打碼，我們擔心影響太糟糕。
我們試著在門鎖關閉的狀態下輸入這一串字符，當輸入前兩位時，門鎖提示說“密碼錯誤”，此時不要停，繼續輸入，待全部輸入完畢之后，門鎖果然提示說“進入測試模式”。然后，我們隨便在門鎖鍵盤上按了2個數字加‘#’號鍵，門鎖竟然開啟了。就這樣，我們有了一個驚天發現：后門密碼。看起來這并不是故意留下的后門密碼，但確實實現了開門的效果。
小結
到這篇為止，我們完成了關于果加智能門鎖的分享內容，在這次分享中，我們著重介紹了IoT固件的分析方法，解析固件內容，反匯編固件程序，并分析這些看起來意義不明的代碼。在分析過程中，可以以其配套的手機app作為切入點，憑借此app與門鎖之間的通信內容，在門鎖固件程序中定位關鍵的代碼，逐步理解固件內容。最后，我們還演示了關于果加智能門鎖的一個小玩鬧。紙上得來終覺淺，絕知此事要躬行。建議感興趣的讀者還是親自嘗試分析一下。最后，希望大家能夠喜歡這個分享內容，如若有什么想討論的，可以隨時聯系我們。
