簡介
本篇是關于海康螢石智能網關分析的第3篇，在上一篇中，我們完成了固件編輯和重打包工作。在我們自己修改的固件中，海康螢石的智能網關上電啟動之后會運行telnetd，此后我們只要通過telnet遠程連接網關即可使用shell，不需要再連接不穩定的串口了。
繼續上一篇的內容，我們從本篇開始分析智能網關里面的關鍵應用，研究一下智能網關到底與服務器通信了什么內容。
程序逆向分析
2.1 預處理

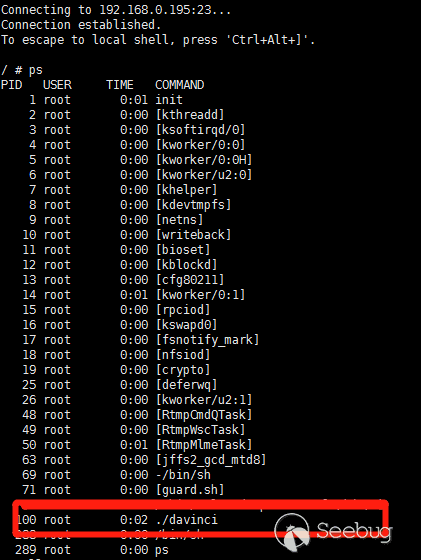

在海康螢石智能網關中執行ps指令，查看所有正在運行的程序，通過簡單的排除法，就可以確定我們要分析主程序是：’/dav/davinci’（達芬奇？達文西？），如下圖所示：

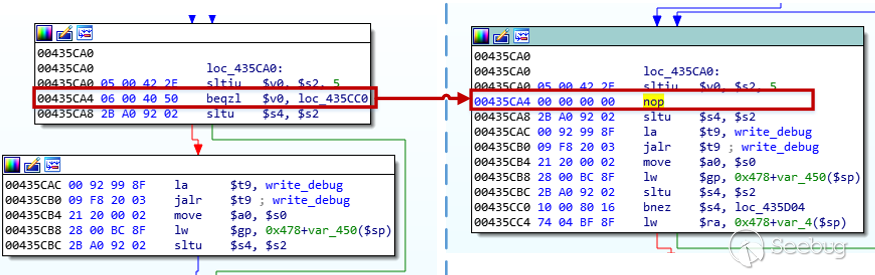

通過逆向分析davinci程序，我們可以發現該程序是有運行日志的，只是把不重要的日志屏蔽了(debug、verbose等)，只輸出了較為嚴重的日志內容(fatal、error等)。那么我們修改幾條指令，使其跳過對日志嚴重程度的判斷，如下圖：

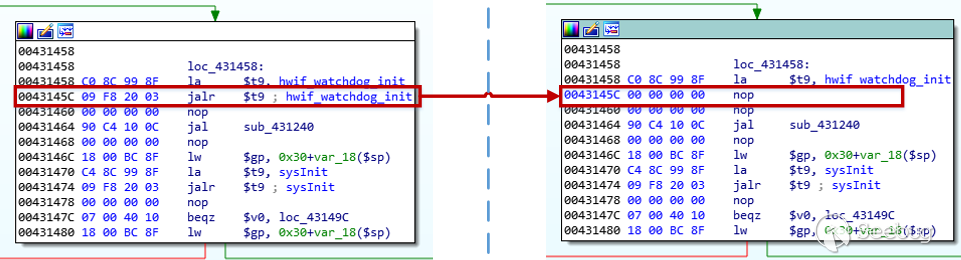

除了輸出日志的函數需要patch之外，還有另一個函數也需要做一些調整。davinci在啟動之后，初始化了一個線程操作看門狗，該線程會不斷向/dev/watchdog進行寫操作。如果一段時間內/dev/watchdog沒有收到任何數據，那么整個設備就會重啟。由于我們計劃調試davinci程序，如果在調試過程中，觸發斷點導致看門狗線程掛起，那么整個系統就會重啟。為此，我們先把該線程patch掉，然后再弄一個寫入/dev/watchdog的小腳本，用以專門喂狗防止重啟。相關位置的代碼截圖如下：
喂狗的小腳本內容如下：
相信腳本內容一眼就能夠看懂，所以我們不做太多的解釋了。此外，還有個guard.sh也是用于檢測davinci程序是否運行的，但它不影響我們的操作，所以就不討論該腳本了，有興趣的讀者可以去看看。

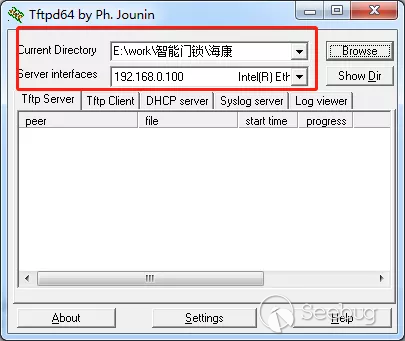

完成上述操作之后，就可以把被patch的davinci上傳至海康螢石的智能網關，此處我們不再采用燒錄固件的方法，因為過于麻煩。通過翻閱該設備的文件系統，可以在設備中發現tftp程序，這是一個使用tftp協議傳輸文件的程序，可以用它從tftpd服務器上傳或下載文件。我們使用從這個鏈接下載到的tftpd程序：http://tftpd32.jounin.net/tftpd64_download.html，運行后，調整tftpd服務器的文件目錄和監聽網卡，如下圖：
上圖中，被patch的davinci程序就在紅框標識的目錄中。然后在智能網關設備中使用tftp程序獲取相關文件即可，相關命令截圖如下：
待相關文件下載到海康螢石的設備中之后，就可以運行FeedWatchdog.sh腳本開始喂狗，然后終止原本的davinci進程，接著刪除/home/pidfile文件，該文件相當于互斥體，用于控制davinci僅運行了一次，最后啟動我們自己的davinci_1進程，相關命令如下：
待程序運行一段時間之后，就可以查看程序的運行日志，然后通過日志分析程序的各種行為。
2.2 日志分析

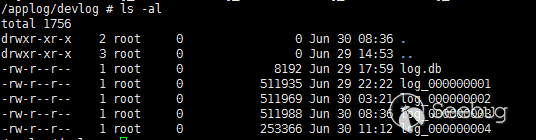

待程序運行一段時間之后，就會在‘/applog/devlog’目錄下生成日志文件，每個文件500KB左右，如下圖所示：

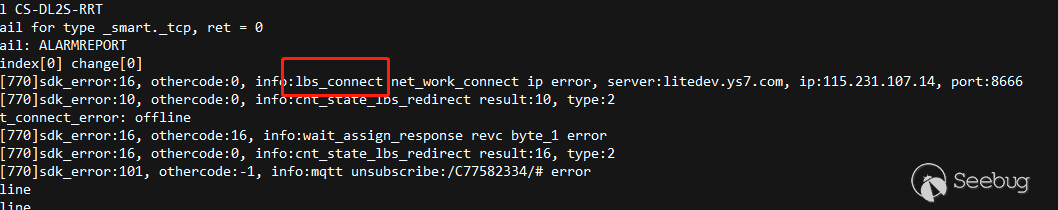

用tftp程序將日志取回，然后打開程序日志，在日志中搜索litedev.ys7.com，這個地址是智能網關上電之后第一個訪問的地址，我們在本專題第9篇，也就是分析海康螢石智能網關的第一篇中介紹過。搜索結果如下圖：
上圖中，我們可以看到由litedev.ys7.com解析而來的ip地址：115.231.107.14(ZoomEye搜索結果)，這與我們用wireshark抓包時得到的結果是相同的。

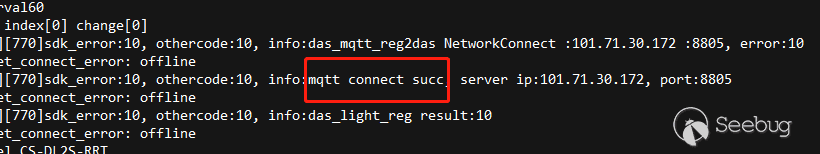

繼續翻看日志，在距離圖2-8不遠的地方，可以看到另一條日志，看起來像是與海康螢石MQTT服務器相關的日志內容，截圖如下：
從圖中，我們可以看到另一個ip地址：101.71.30.172(ZoomEye搜索結果)，該地址同樣與我們wireshark抓包的結果吻合。MQTT通信協議是構建于TCP/IP協議之上的一種輕量級通信協議，經常出現在IoT設備系統中設備端與云端的通信過程中。
結合這兩條日志內容和wireshark的抓包結果，我們可以進一步確認設備的工作流程：與litedev.ys7.com通信，獲取了MQTT服務器的地址；然后與MQTT服務器通信，實現設備的邏輯功能。

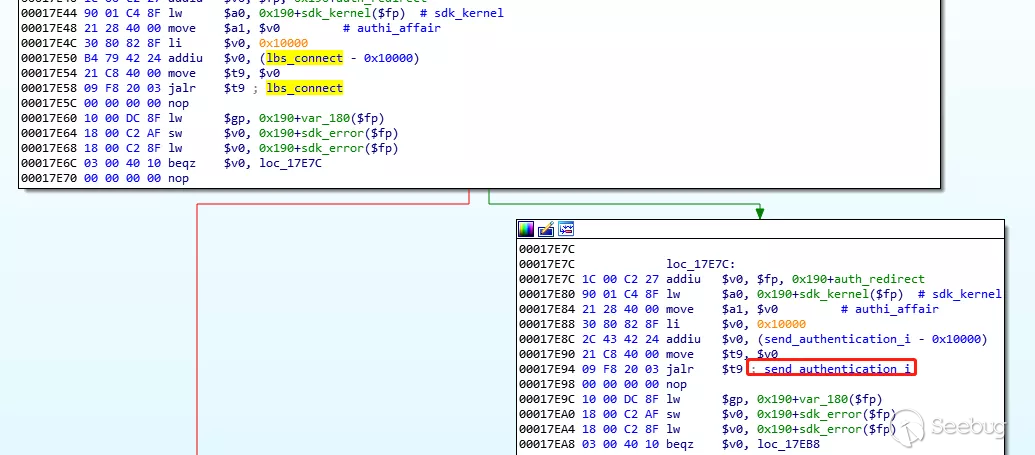

在圖2-9和圖2-10中，我們分別用紅框標識了一個關鍵字符串。在海康螢石智能網關的文件系統中，二進制搜索其中一個字符串“lbs_connect”，確認該字符串出現在libmicrokernel.so.1中。用IDA加載該so文件，可以發現此動態鏈接庫中，有一個函數名字即為lbs_connect，查找該函數的交叉引用，可以看到有多處代碼調用了此函數，我們隨便找一處點開看下，如下圖所示：
可以看到在lbs_connect函數返回成功之后，就會調用send_authentication_i函數。這個函數看起來就是加密和認證相關的函數。
程序調試
找到了關鍵點之后，就需要進一步分析這些函數的功能和作用了。在本專題之前的文章中，我們都是純靜態分析，所以在本篇中，我們就不再單純地進行靜態分析，而是想辦法調試一下這個程序。
對于嵌入式Linux操作系統，我們通常選用gdb和gdbserver作為調試工具。gdb是一個應用非常廣泛的調試器，在以后的文章中也會反復出現，其全稱是GNU Project Debugger，其官網是https://www.gnu.org/software/gdb/.；gdbserver是gdb的一部分，常用于解決交叉編譯環境下的遠程調試問題。我們可以直接在設備上使用gdb進行本地調試，但gdb程序體積比較大，而且直接在設備上運行gdb會有很多不方便的地方，所以我們選擇通過gdbserver進行遠程調試。為了完成調試工作，我們首先需要一個可以運行在海康螢石智能網關設備上的gdbserver程序。
在此前關于海康螢石智能網關分析的第二篇文章中，我們下載了MT7688 SDK相關的資料。在進一步翻閱相關的資料之后，我們發現官方MT7688開發板是內置了gdbserver程序。因此，我們下載了官方提供的固件包，并用binwalk提取了固件內容，最后找到了gdbserver程序。但此gdbserver程序運行之后沒有任何輸出，推測是官方定制了gdbserver的代碼，導致我們無法使用該程序調試，截圖如下：

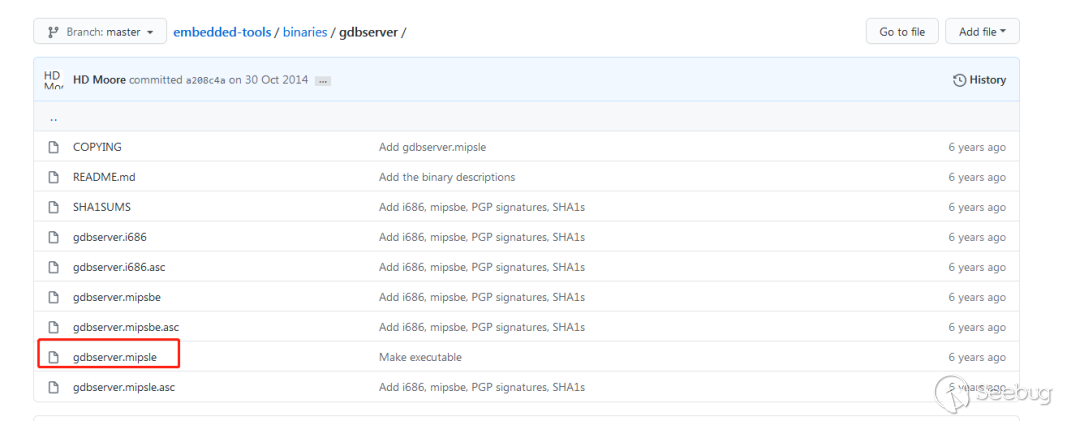

所以，就只能去找一找有沒有其他可以正常運行在海康螢石智能網關中的gdbserver程序了，畢竟自己編譯一個有點太麻煩了。幸運的是，在rapid7官方github賬戶上有一些已經編譯好的gdbserver程序，鏈接如下：https://github.com/rapid7/embedded-tools/tree/master/binaries/gdbserver， 我們選擇下載mipsle版本的gdbserver。截圖如下：

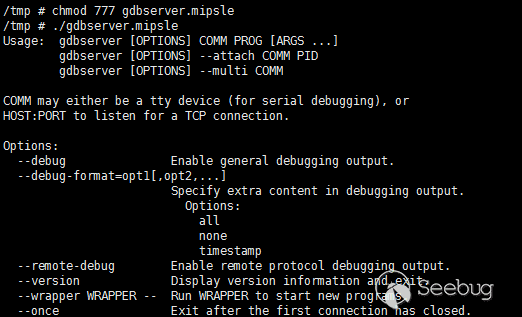

下載完畢之后，通過tftp下載至海康螢石智能網關的設備中，并嘗試執行此程序。截圖如下：
程序沒有報錯，看來是可以順利執行的。接下來就用此程序開始調試吧。
首先，使用 gdbserver啟動davinci。如果直接用 gdbserver附加davinci進程，很可能會錯過davinci程序與服務器通信的認證過程。所以我們直接使用gdbserver啟動程序，這樣一來，在遠程調試器連接之前，davinci程序將處于掛起狀態。命令如下：
此時，gdbserver就開始監聽23946端口，等待遠程調試器的連接。
接下來，我們可以選擇gdb或IDA作為遠程調試器連接gdbserver。IDA提供圖形界面，可以幫助我們理解程序的邏輯；但gdb要更穩定，可以有效避免IDA調試時出現的奇怪錯誤。我們這里直接選擇gdb作為遠程調試器，在后續的文章中會有介紹用IDA作為調試器的例子。
由于我們需要調試的是MIPS指令集的程序，而gdb默認情況下，僅支持調試與當前環境采用相同指令集的程序（i386），所以我們需要安裝可以調試MIPS指令集的gdb程序。安裝方法比較簡單，直接輸入sudo apt install gdb-multiarch即可。還可以給gdb程序加一個pwndbg插件，用于輔助我們的調試工作，該插件的官方地址是：https://github.com/pwndbg/pwndbg，只需要下載下來，然后運行./setup.sh即可。此插件并非必需品，但是推薦裝上。

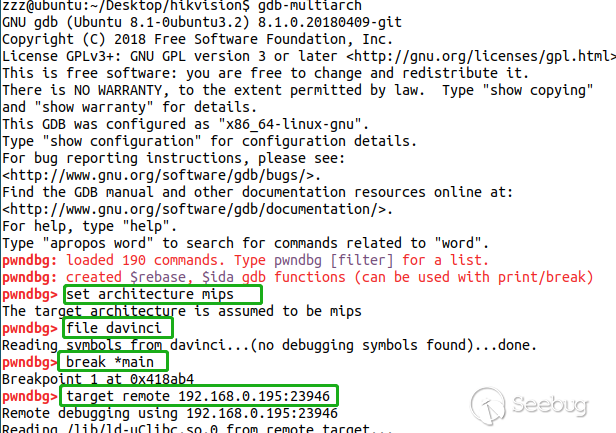

完成gdb的配置工作之后，就可以使用gdb連接gdbserver開始遠程調試了。gdb的調試命令非常多，可以直接搜索到很多整理好的常用命令，在這里，我們就遇見什么指令就解釋什么指令吧。運行gdb-multiarch，截圖如下：

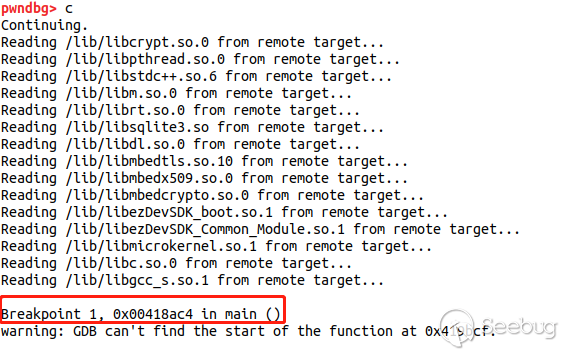

上圖中，我們分別設置architecture為MIPS，讀取davinci的符號文件，在main函數設置斷點，并連接遠程的gdbserver，關鍵位置已用綠框圈出。然后，我們用快捷鍵c（continue），讓程序開始執行，截圖如下：

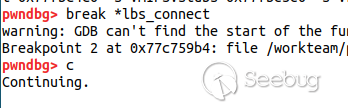

上圖中，紅框部分表示觸發了main函數中的斷點。此時，我們加載libmicrokernel.so.1的符號文件，同樣用file命令，就不截圖了。然后，我們在lbs_connect函數下個斷點，并繼續執行程序，如下圖：

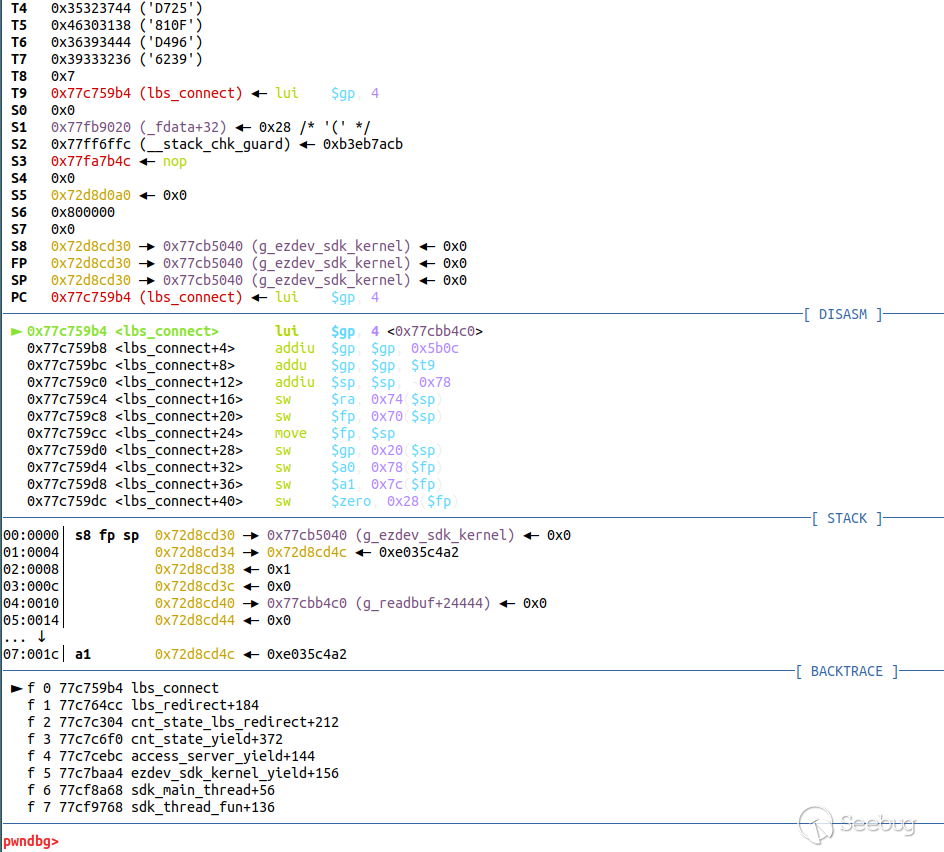

稍等片刻，就會看到程序斷在lbs_connect函數中，等待我們的調試命令，截圖如下：
從圖中可以看到，程序是從lbs_redirect調用過來的，可以在外層函數下斷點，繼續調試，幫助我們理解程序的邏輯，但是本篇內容先到此為止。
小結
從本篇起，我們開始分析海康螢石智能網關的固件程序。在我們的分析過程中，程序的日志給我們提供了很多幫助。借助日志的輸出內容，我們很快定位到了通信加密相關的代碼。接著為了進一步研究設備是如何認證和加密的，我們嘗試使用gdb和gdbserver調試固件中的程序。關于進一步的分析內容將在下一篇分析中展開討論。
