一、 簡介

CVE-2019-0708經微軟披露已經有一個多月了，本文將主要圍繞以下幾個方面介紹該漏洞

  1. 經過分析驗證該漏洞是一個UAF漏洞，引發UAF漏洞的指針是由何時創建以及為何該指針在Free之后又被使用，是本文重點關注的地方。

  2. 該漏洞屬于RDP協議實現方面的漏洞，文中會列舉與該漏洞相關的RDP協議知識。

二、RDP協議介紹

2.1 協議簡介

遠程桌面協議（RDP, Remote Desktop Protocol）是一個多通道（multi-channel）的協議。

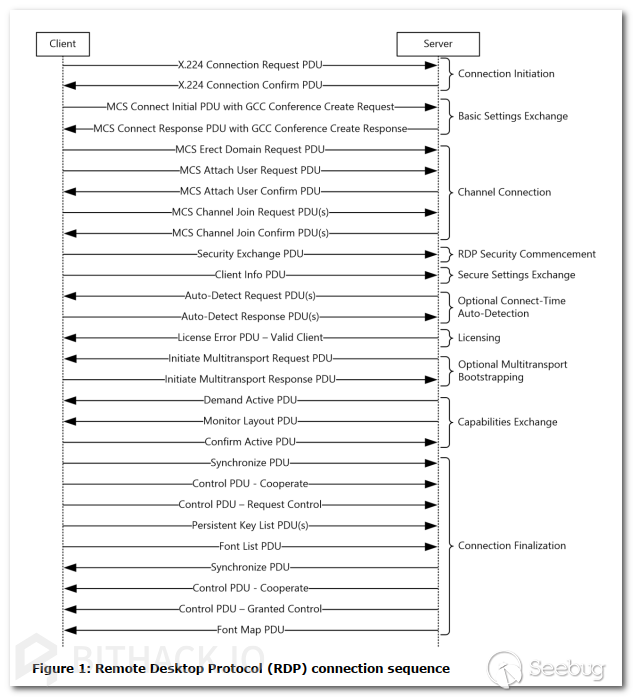

RDP協議也是C/S網絡結構，雙方通過TCP連接進行通信，基本也是基于請求/響應這樣的數據交換模式，這里貼一張來自微軟發布的RDP協議時序圖，該圖詳細描述了RDP連接中請求及響應的順序及過程。


該文檔（[MS-RDPBCGR].pdf）地址如下：

https://docs.microsoft.com/en-us/openspecs/windows_protocols/ms-rdpbcgr/5073f4ed-1e93-45e1-b039-6e30c385867c

文中不介紹通訊細節，有興趣的讀者可以自行閱讀該文檔。

2.2 靜態虛擬信道（Static Virtual Channels）

靜態虛擬通道允許RDP Client和RDP Server通過主RDP數據連接通信。虛擬通道數據是特定于應用程序的，對RDP不透明。連接時最多可以創建31個靜態虛擬通道。RDP Client在連接序列的Basic Settings Exchange階段請求并確認所需虛擬通道列表，并在Channel Connection階段進行信道的連接。

每個虛擬通道充當獨立的數據流。RDP Client和RDP Server檢查在每個虛擬通道上接收的數據，并將數據流路由到適當的處理函數以進行進一步處理。

三、UAF成因及調試過程

已確認的是，CVE-2019-0708為UAF漏洞，眾所周知UAF漏洞主要是由于對象指針在釋放后再次被使用而引發的安全問題。那么在這一部分內容中，我將描述引發UAF漏洞的指針是由何時創建以及為何該指針在Free之后又被使用。

3.1 觸發UAF的過程：

  1. RDP連接建立，RDP Server 默認調用IcaCreateChannel() 創建MS_T120靜態虛擬信道，并綁定到0x1F信道號，此時是該信道第一次綁定。

  2. RDP Client 在通訊的Channel Connecttion階段告知 RDP Server 綁定名稱為“MS_T120”的信道到指定信道，此時Server使用IcaFindChannelByName()函數搜索到默認創建的MS_T120信道，將該信道對象綁定到用戶指定的信道號上。此時是MS_T120信道第二次綁定。

  3. 至此，MS_T120信道已經完成2次綁定。隨后RDP Client 告知RDP Server斷開第二次綁定的信道，該操作會引發RDP Server調用IcaFreeChannel()釋放該信道并釋放該對象占用的空間。

  4. 隨后RDP Client 將通知RDP Server關閉RDP連接，此操作會引Server調用SingalBrokenConnection()函數釋放信道號0x1F的MS_T120信道對象。由于該對象空間已經釋放過，這里再次調用IcaFreeChannel()函數執行清理操作，其中ExDeleteResourceLite()會引用該對象的成員數據而觸發UAF漏洞。

3.2 調試過程

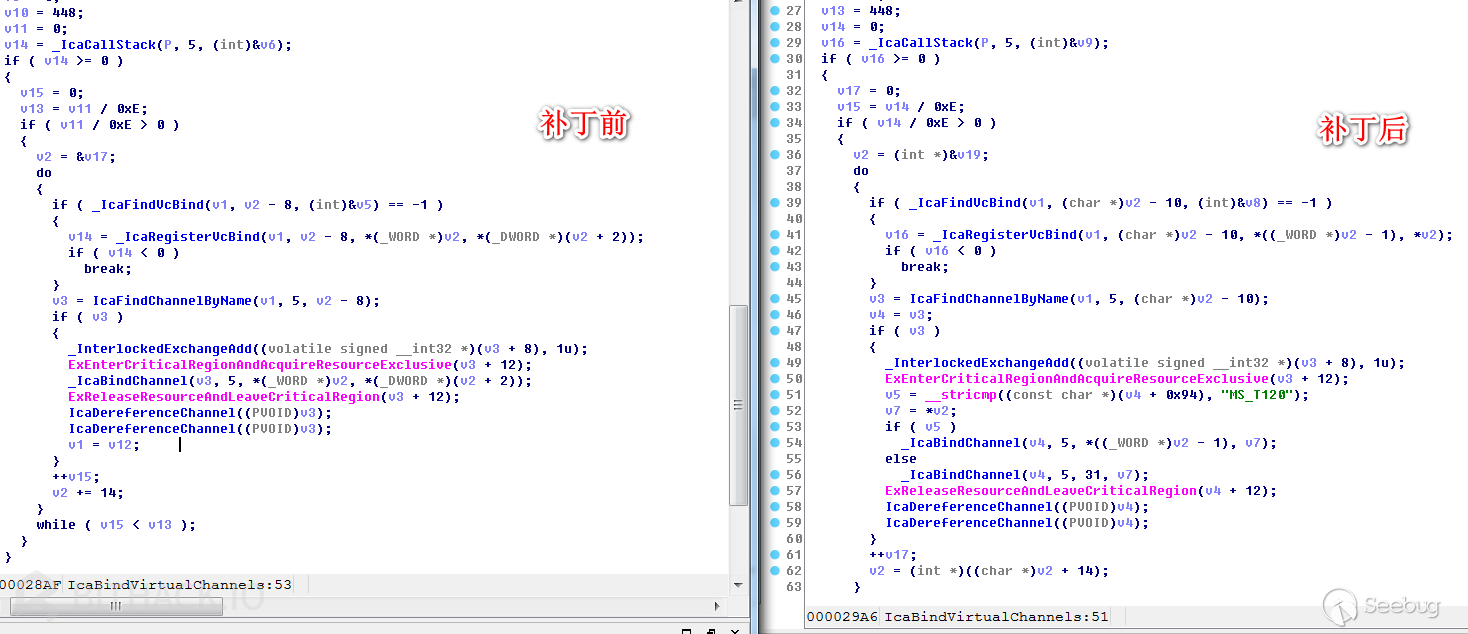

下圖是漏洞補丁修復前后對比圖：


關鍵的修改是針對_IcaBindChannel()函數的調用前增加了一個條件判斷，判斷的內容是stricmp()返回值，也就是字符串是否相等。

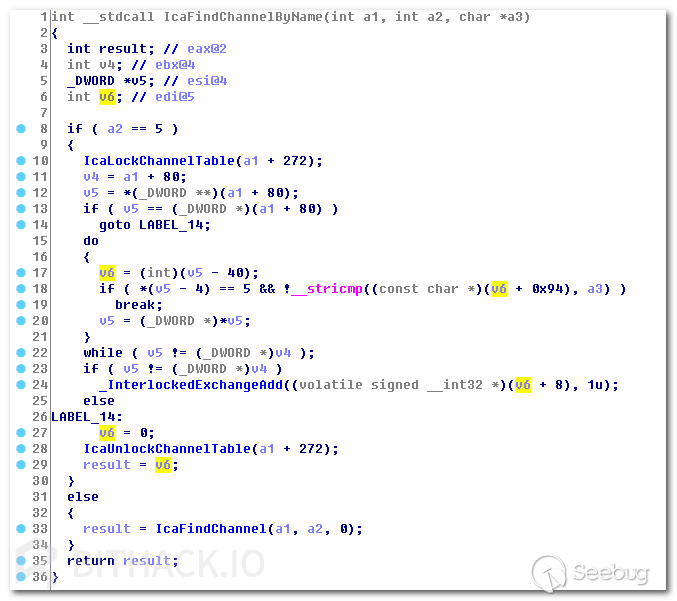

而以字面意思解讀icaFindChannelByName(),就是以名字查找信道。下圖為該函數的實現，通過遍歷列表，可以確定的是信道對象中偏移0x94的位置就是信道名稱。

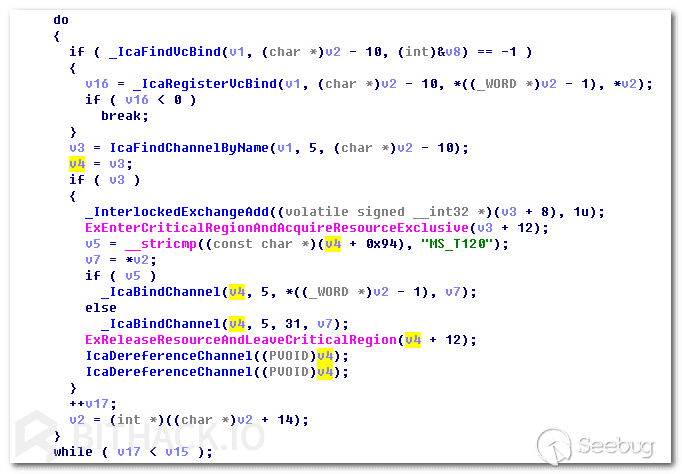

回過頭來看漏洞補丁的代碼，實際上打過補丁后，在調用icaBindChannel()函數的之前，也是進行信道名稱的判定，當信道名稱為”MS_T120” 的時候，后續調用icaBindChannel()的第三個參數，強制改為0x1F。

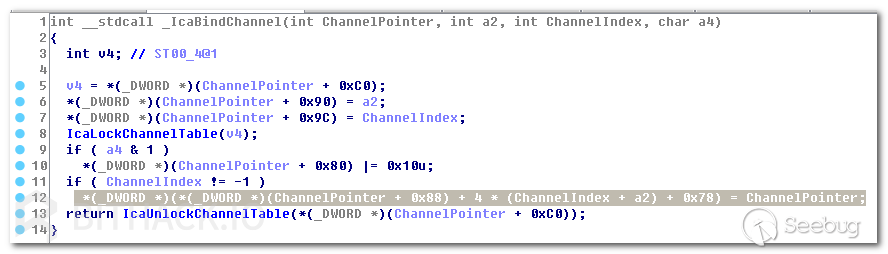

這里看一看icaBindChannel()函數的實現，關鍵在第12行的代碼中，會將傳入該函數參數1的信道指針，寫入一個內存地址中。顯而易見的是，寫入的地方是通過參數2及參數3計算得到。


實際上這個函數就是漏洞的關鍵，至于為什么關鍵，我們后面再談。首先先介紹一下，引起UAF的對象指針是何時創建的。

早在前文已經介紹過，RDP協議定義靜態虛擬信道，而名稱為MS_T120的信道就是其中一個。MS_T120在RDP協議建立之初，就會由RDP服務端主動創建，本次漏洞引起UAF的對象指針就是MS_T120信道。termdd!icaCreateChannel()函數用于創建信道，在該函數設置斷點，使用微軟遠程桌面連接工具連接并觀察一下該信道建立的過程。

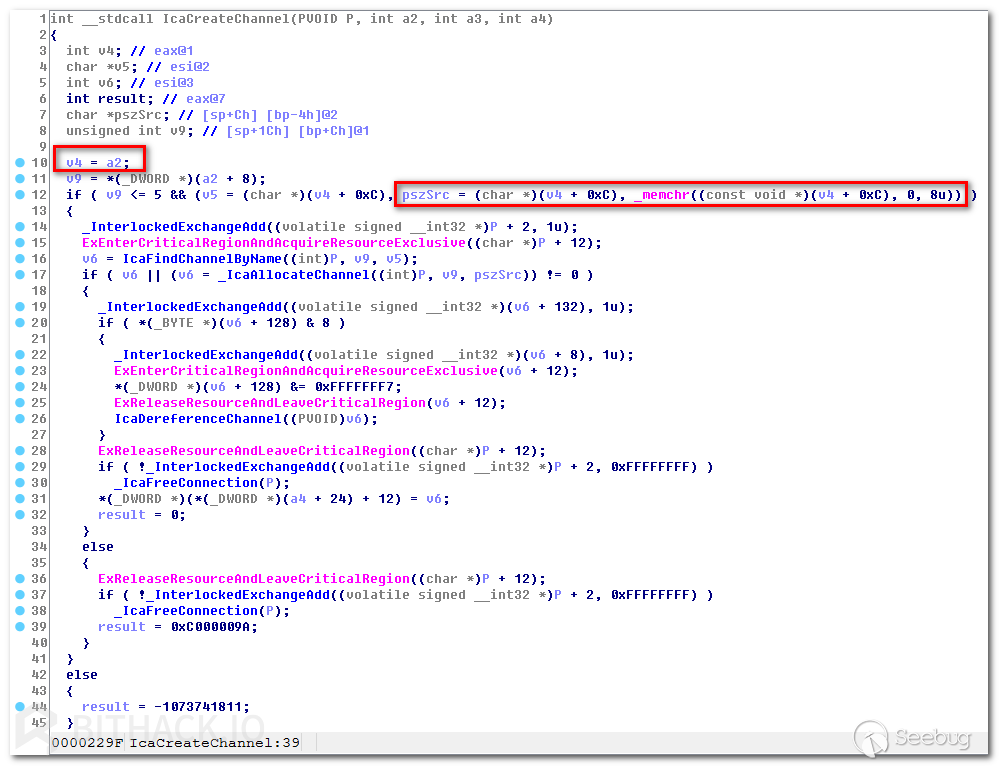

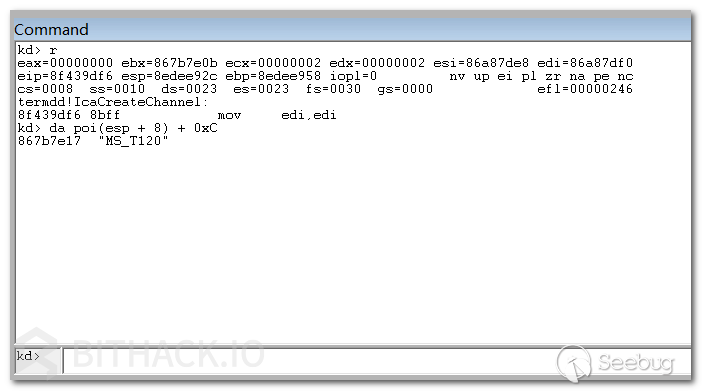

通過分析該函數代碼可知，參數2偏移0xC的位置為信道名稱。建立RDP連接，WinDbg停在IcaCreateChannel()處，其參數中的名稱正是MS_T120

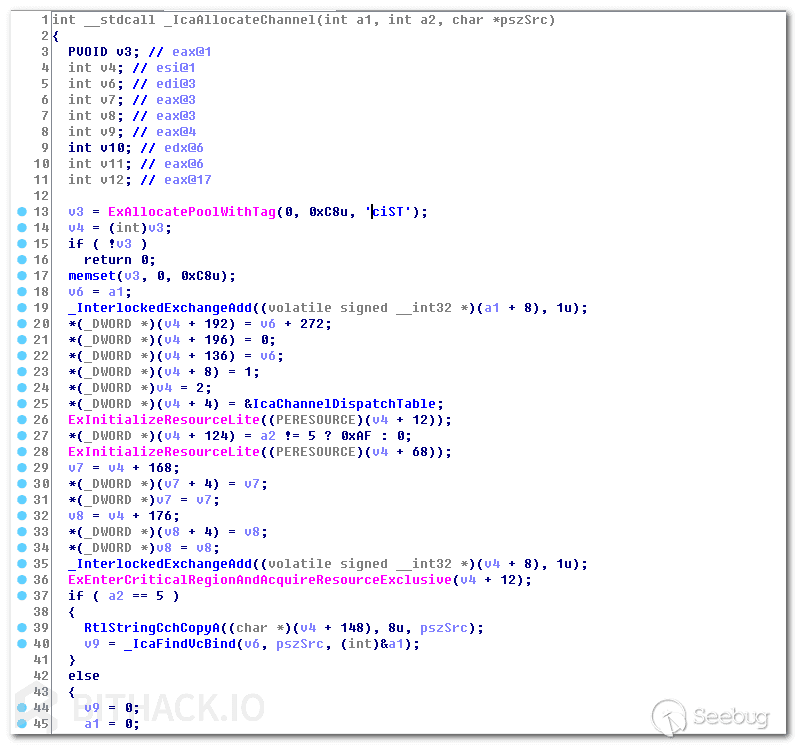

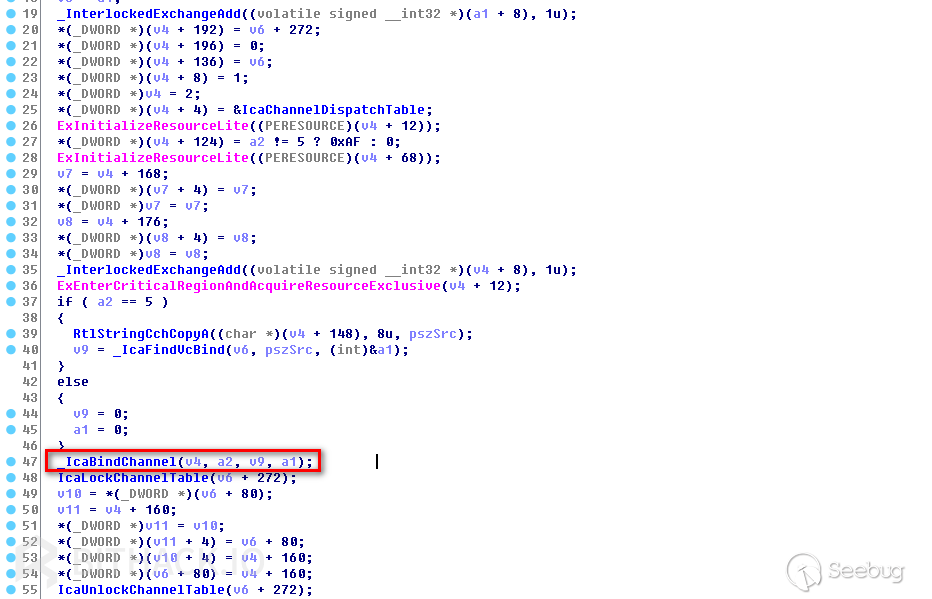

進一步跟蹤該函數，進入了關鍵函數_IcaAllocateChannel()，如下圖，該函數首先調用ExAllocatePoolWithTag()申請空間，之后就是對象成員初始化工作。

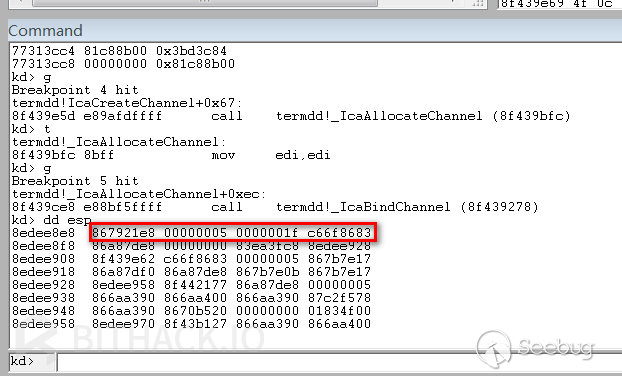

值得注意的是，在初始化完部分成員變量之后，又調用了icaBindChannel(),在windbg中實時跟蹤該調用


可以發現，此時的參數3為0x1F，此時調用icaBindChannel()將新創建的MS_T120信道放入數組下標0x1F的位置。

也就是說，MS_T120信道對象指針在RDP 連接創建的時候就會建立，并立即綁定到0x1F信道號中。這是該指針創建的地方，在這里還將該信道綁定到了0x1F信道號中。

此時回過頭來看微軟補丁修復的地方，未修復之前，程序代碼在調用icaFindChannelByName()之后，緊接著調用icaBindChannel()將信道綁定到指定的信道號中。


在修復之后，會判斷信道是否為MS_T120，如果是，將綁定的信道號重定向為0x1F，而不是用戶指定的信道號。實際上UAF漏洞的關鍵就在這里，我們知道MS_T120信道在連接建立之初就已經和0x1F綁定，此時如果再次將MS_T120和另一個信道號綁定，在關鍵數組中就會存在2個指針值，也就是綁定了2次。

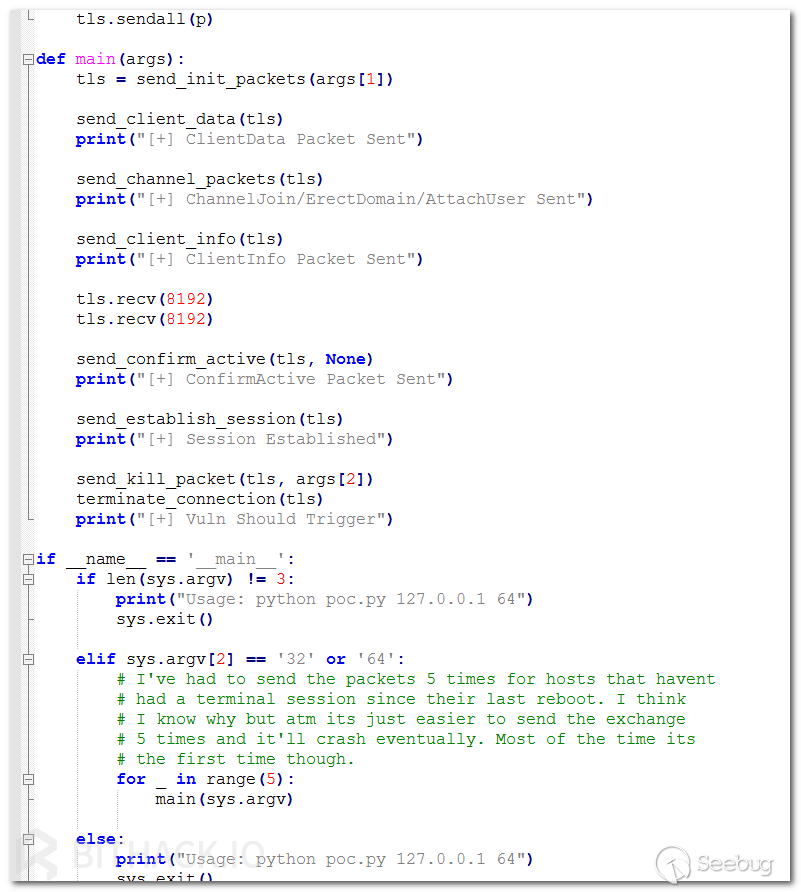

目前在Github上（https://github.com/n1xbyte/CVE-2019-0708/ ）有一份可以UAF導致藍屏的POC，下面跟蹤驗證一下。

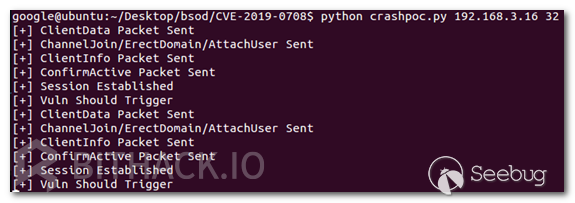

該POC使用Python編寫，在ubuntu上安裝python環境即可運行該POC

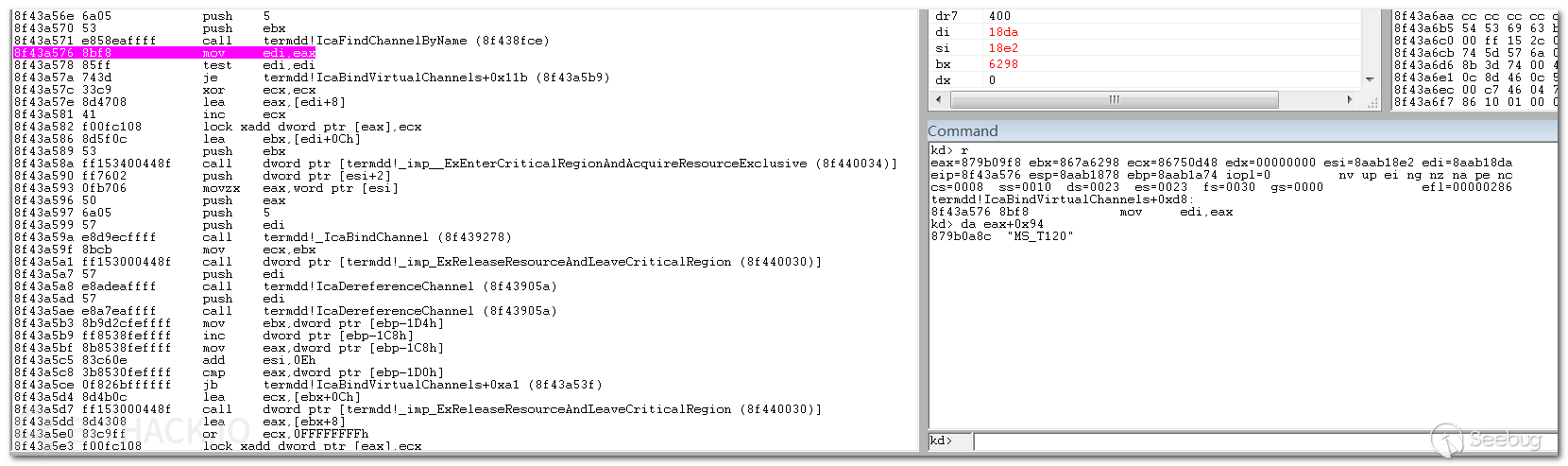

該POC通過發送MCS Connect Initial請求，觸發RDP服務端中icaBindVirtualChannel()中引發UAF漏洞的代碼。

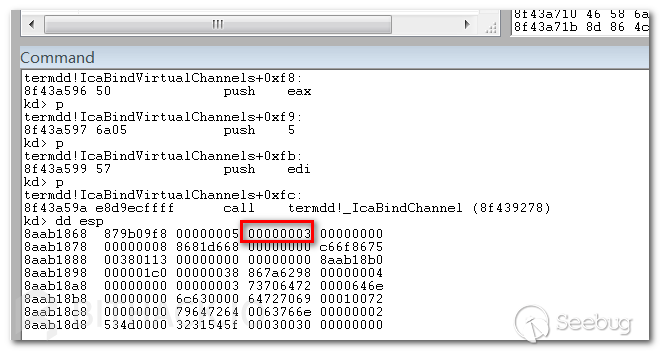

繼續單步走觀察調用_IcaBindChannel()時的信道號，下圖可見此時信道號為3.此時會將MS_T120信道與POC中指定的3號信道號綁定。


之后該POC會發送數據包通知RDP服務端斷開3號信道的連接，這將會引發服務端調用icaFreeChannel(),該函數會調用ExFreePoolWithTag() 釋放空間。

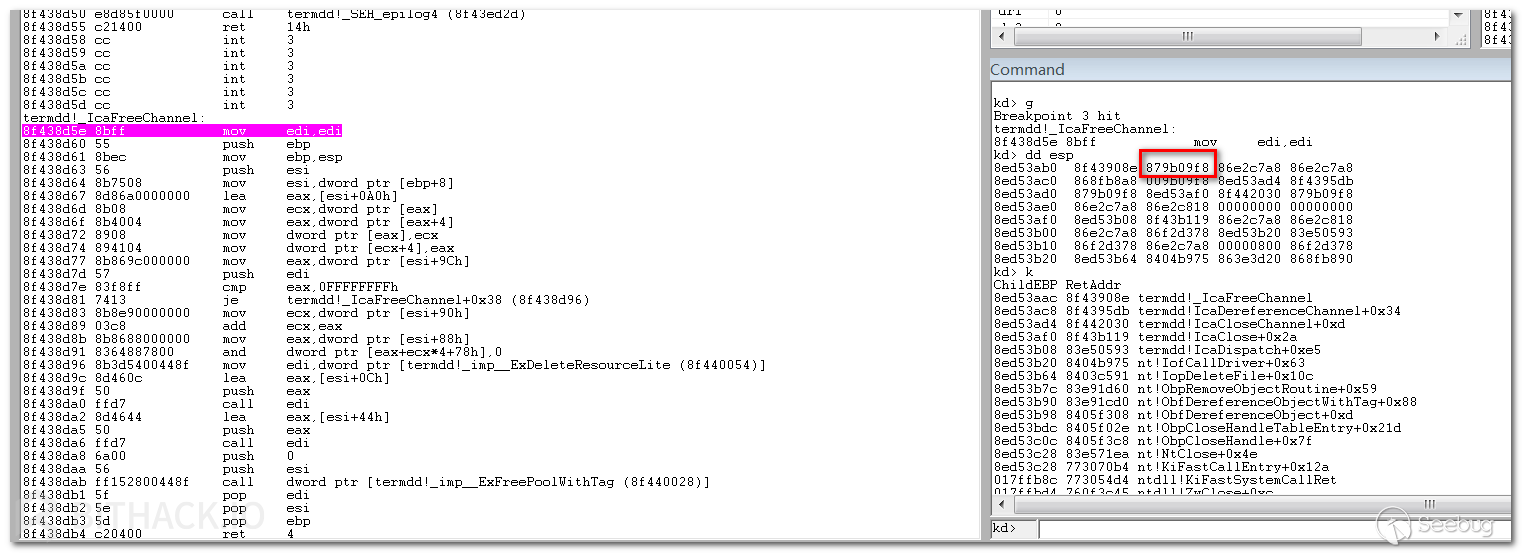

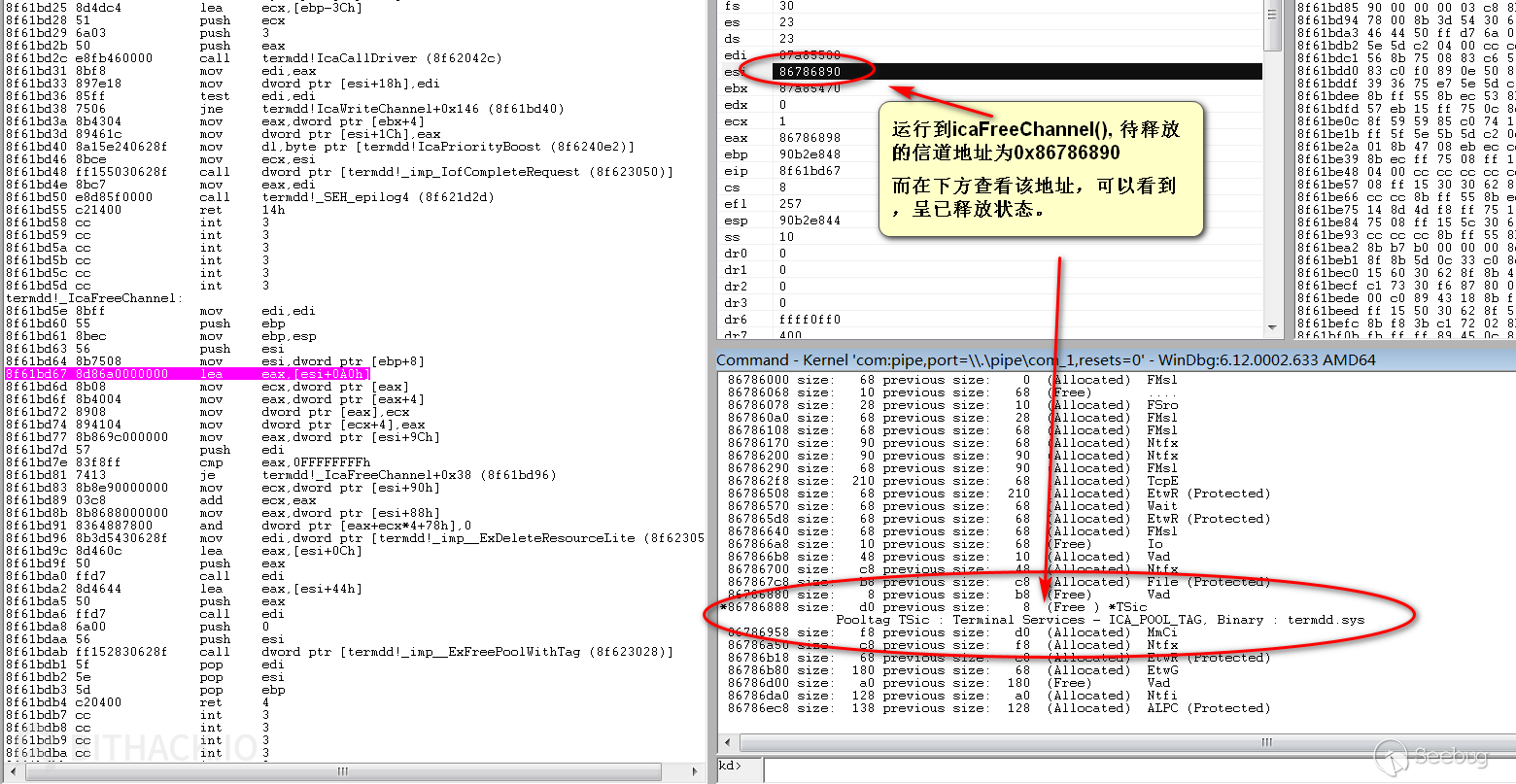

之后POC通知RDP Sever關閉RDP連接，而在關閉連接的時候，會觸發默認的位于下標0x1F的信道釋放操作，如下圖所示（圖片為多次調試所截取， 其中關鍵指針值不同不要引起疑惑）：

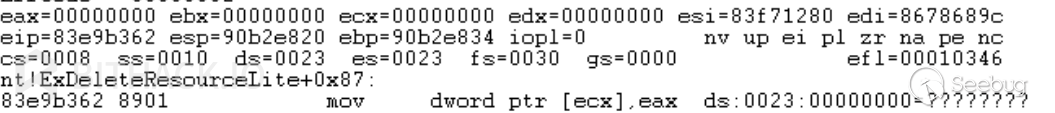

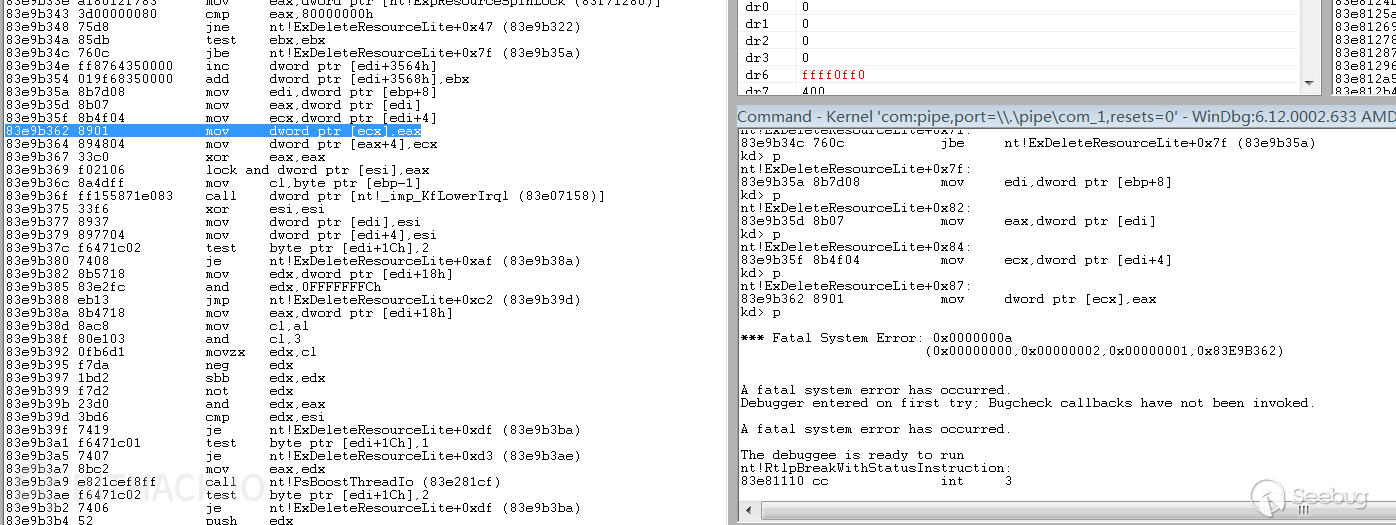

這里繼續單步走， 可以發現觸發了內核異常。

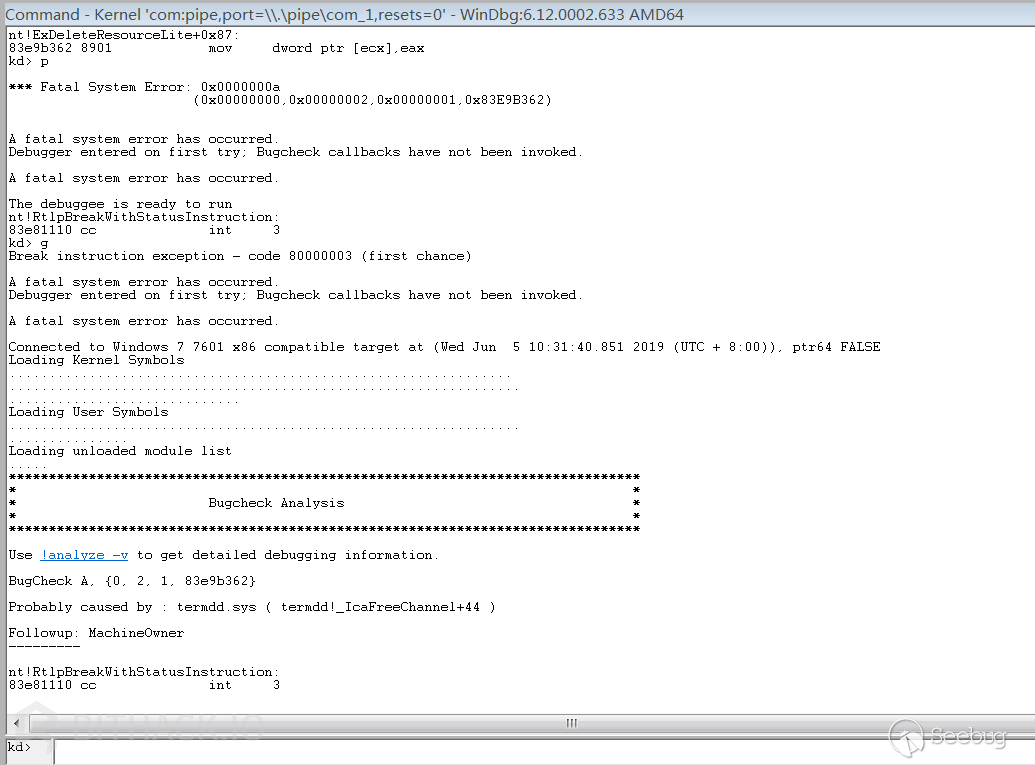

F5繼續運行系統，引發藍屏了。顯示如下

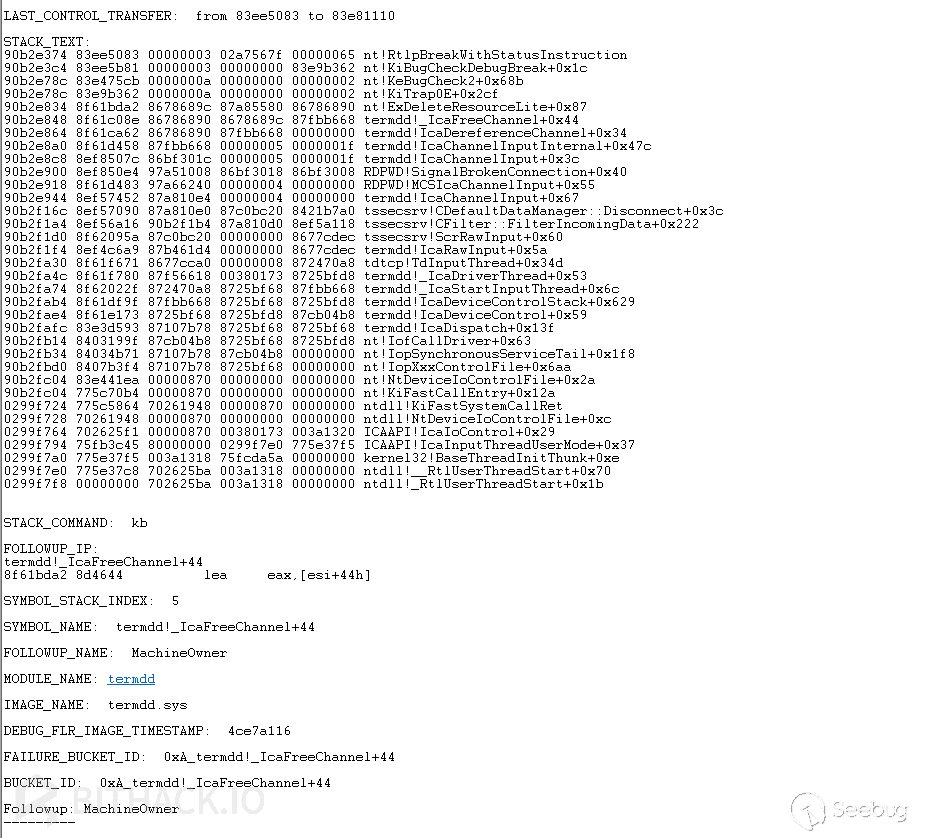

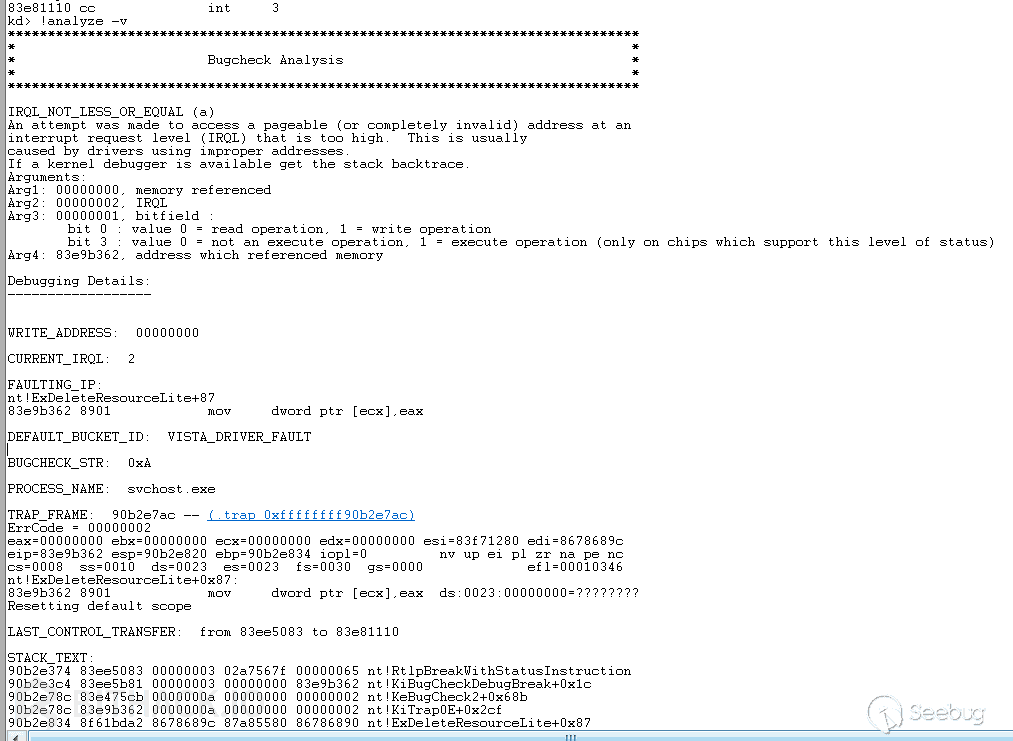

經過智能分析后如下，核心原因則是0x83e9b362處的代碼對ecx保存的內存地址進行了寫，可以看到的是，當時的ecx為0， 根據異常類型表示，當前IRQL無法對0地址進行讀寫。

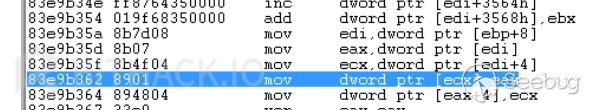

仔細看下2張圖可以發現，ecx 來源于edi，而edi 是icaFreeChannel()的傳入參數，也就是待釋放的信道對象指針。已釋放的指針被再次引用，所以導致了漏洞。

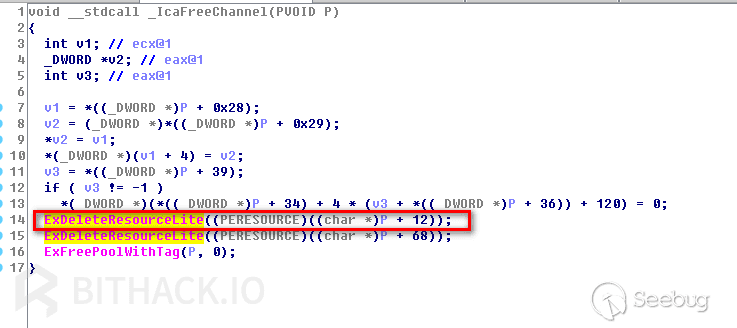

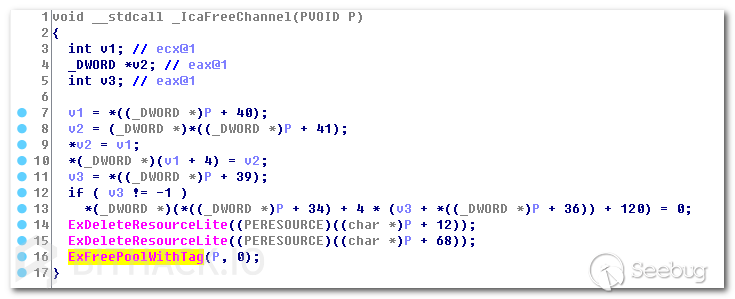

這里引用的來源即icaFreeChannel()中調用的ExDeleteResouceLite()，在釋放信道對象之前，會使用該對象的一些數據。


四、 結語

通過以上的分析可知，MS_T120信道被綁定兩次（一次由RDPserver創建并綁定，第二次由我們發送數據包綁定）。由于信道綁定在兩個不同的ID下，我們得到兩個獨立的引用。

當使用其中的一個引用來關閉信道時，將刪除該引用，信道對象也將釋放。 但是，另一個引用仍然存在。如果我們可以在第一次釋放信道對象空間之后，通過內核POOL噴射，獲得在該信道對象填充自定義數據的能力，在第二次調用IcaFreeChannel()進行空間釋放時，由于該函數會引用已被控制的內核對象，就有機會造成讀寫任意內核地址進而達到任意代碼執行的目的。
