TrustZone介紹
TrustZone技術介紹
由于智能手機操作系統存在較多的攻擊面，手機存儲的密鑰，證書及支付應用程序的敏感數據容易被病毒和木馬竊取和攻擊。
為了解決智能手機不安全的執行環境上完成支付問題，OMAP組織在2006年提出了tee（可信執行環境）的概念。
2012年ARM公司推出了TrustZone安全解決方案，旨在提供獨立的安全操作系統及硬件虛擬化技術，為手機安全支付的過程中提供可信的執行環境。
TrustZone技術在2014年以后發展迅猛，在目前市面上大多數智能手機都帶有TrustZone技術的芯片和操作系統。
目前TrustZone的產業鏈相當廣，包括IP、Soc/CPU、Tee OS、Tee Applet及基于Tee的App， 相關廠家包括ARM、高通、三星、華為、蘋果、MTK、微信、支付寶、銀行等。

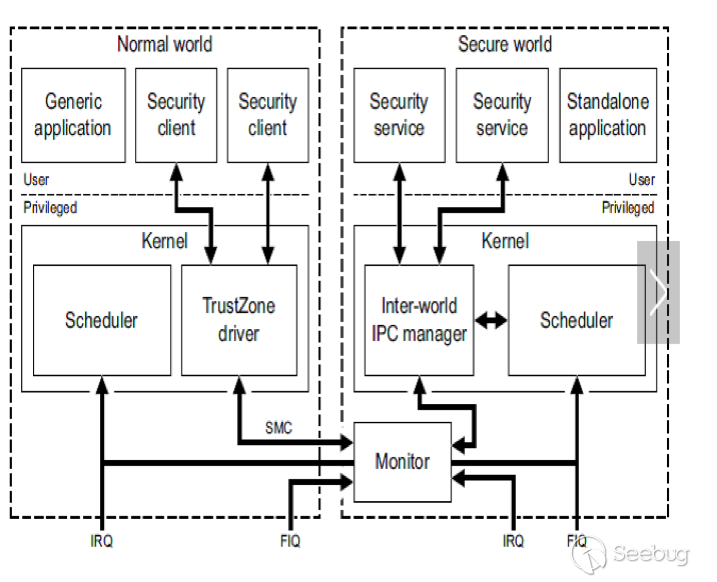

TrustZone技術架構
TrustZone技術是軟件和硬件結合的解決方案。TrustZone從硬件安全擴展來提供資源隔離，軟件提供基本的安全服務和接口。TrustZone技術將軟硬件資源隔離成兩個環境，分別為安全世界和普通世界。
TrustZone硬件架構
TrustZone的硬件架構方面主要體現在內核虛擬化、內存隔離、外設/總線隔離技術、中斷隔離技術。
內核虛擬化: 內核虛擬化是指通過CPU中虛擬出兩個內核，并且把安全世界的OS運行在內核0中，普通世界的OS運行在內核1中。兩個OS獨立運行在不同的虛擬內核中,通過時間片進行兩個內核間切換執行。
外設/總線隔離技術：通過總線擴展了AWPROT（總線寫事務控制信號）和ARPROT總線讀事務信號）。當低電平時為安全世界的總線讀寫控制信號，當高電平時為普通世界的讀寫控制信號。
內存隔離技術:TrustZone技術采用兩個MMU,把安全世界和普通世界的內存管理隔離開。
中斷隔離技術:為了區分安全世界和普通世界的中斷源，ARM設計了FIQ和IRQ兩種不同的中斷源，設計者可以將FIQ用于安全世界的中斷源，將IRQ用于普通世界的中斷源。
TrustZone軟件架構
TrustZone有別于普通世界的智能手機操作系統，TrustZone在安全世界里采用獨立的安全操作系統、獨立的運行在安全操作系統的安全應用TA(Tee Applet)、獨立的設備驅動。
TrustZone的攻擊面
雖然TrustZone技術在軟硬件上做了安全改進，但是TrustZone也存在一定的攻擊面，這些攻擊面主要體現在TrustZone的硬件方面和軟件方面。
TrustZone的硬件方面的攻擊面主要在于TrustZone的硬件架構只是在現有的手機設備上做了安全擴展，而不是采用全新的安全芯片。這就意味著TrustZone在抵抗硬件攻擊及側信道攻擊方面存在較大的問題。
TrustZone的軟件方面的攻擊面主要在于TrustZone與普通世界的驅動接口方面及運行在TrustZone環境的安全應用TA存在安全漏洞。
這些年TrustZone軟件實現方面的的漏洞也不斷被發現。2014年Rosenberg發現了高通芯片 QSee驅動的問題。2015年申迪發現了華為手機的Tee驅動的安全問題。
我們的一些研究成果
近期啟明星辰ADLab對國內知名電信設備企業的手機TrustZone的實現進行了研究。該手機廠家的TrustZone為自主實現，在該手機廠家的TrustZone操作系統中預置了task_storage（安全存儲）、task_secboot(安全引導)、task_keymaster (密鑰管理)、task_HDCP(高頻寬數字內容保護)、task_efuse (微電熔絲)、task_crypto(加密服務) 多個安全應用。其中 task_storage安全存儲提供TrustZone下的文件管理服務。
在該廠家手機中文件保密柜、指紋服務、微信支付、天際通等App應用都使用到了task_storage安全存儲的TrustZone應用(TA)。
通過對該手機廠家的TrustZone的研究，我們發現了兩個嚴重的安全問題。通過這兩個安全問題攻擊者可以完全地攻擊TrustZone的安全存儲應用，獲得保存在TrustZone中的文件加密密碼。
文件保密柜應用介紹
文件保密柜是某手機廠家在手機內置的文件加密功能，通過該功能用戶可以將手機上的文件進行加密存儲,加密密鑰保存在TrustZone中。在解密文件的時候，用戶需要進行密碼驗證或指紋驗證成功后才能進行文件的解密。
文件保密柜核心流程
創建密碼流程：文件保密柜應用把用戶新建的文件保密柜的密碼，利用生成隨機數，Salt進行多次加密迭代運算，生成密碼驗證hash保存在數據庫中。另外文件保密柜調用TrustZone中的安全存儲應用將密碼保存在安全文件系統中。
密碼驗證流程：文件保密柜應用把用戶輸入的密鑰，進行多次迭代加密，并且與保存在數據庫里的密碼驗證hash進行驗證，密碼驗證通過后進入文件解密流程。
文件解密流程：文件保密柜調用TrustZone中的安全存儲應用對保存在安全文件系統中的密文態密鑰進行解密。文件保密柜應用用解密后的密鑰，對文件進行解密得到解密后的文件。

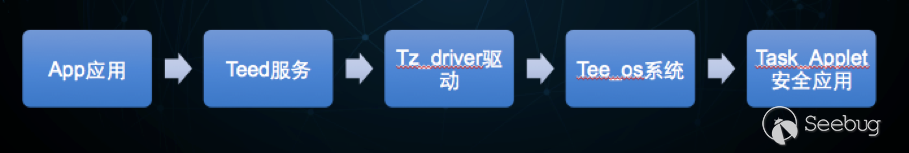

下圖列出了文件保密柜的調用流程。
文件柜App應用調用Teed服務,Teed服務調用tz_driver驅動與內核進行通信。tz_driver驅動通過smc指令切換到TrustZone執行環境， TrustZone根據應用Id,調用具體的TA(Tee applet)完成加密密鑰的存儲和讀取。
我們發現的安全問題現在已經獲得廠家的CVE編號,這兩個CVE編號分別為CVE-2017-2723和CVE-2017-2715,下面我們將分別對這兩個安全漏洞進行介紹。
CVE-2017-2723
漏洞概述
TrustZone中的安全存儲應用對文件保密柜應用的驗證存在漏洞，攻擊者可以繞過這些驗證，調用TrustZone中的安全存儲應用，獲得解密后的密鑰。
問題代碼
TrustZone中task_storage應用的checkClientSignature函數主要功能為對調用者的合法性進行驗證，如果驗證成功，則返回0。

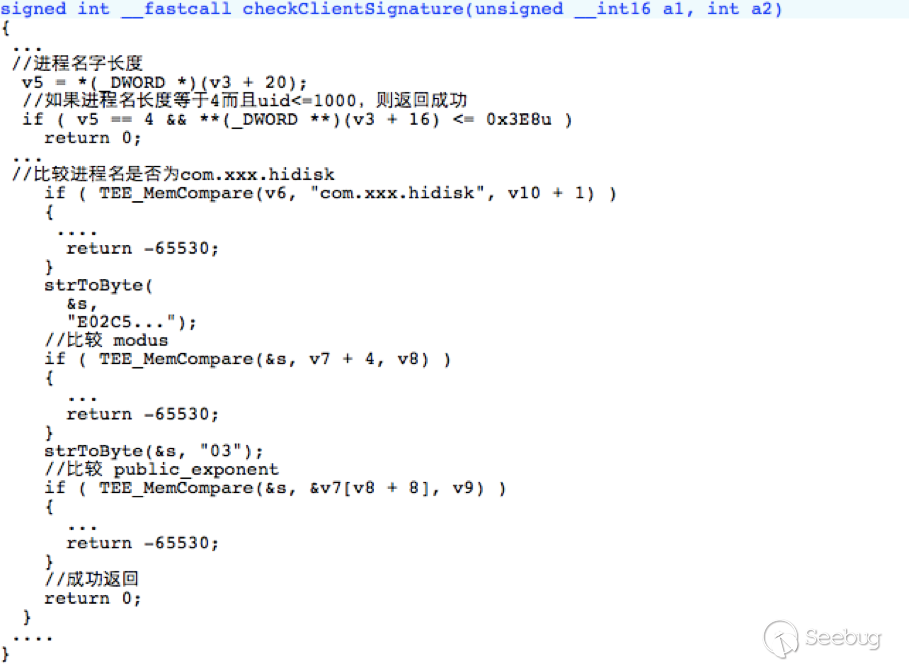

在下面的代碼中，我們可以看到：
（1）如果應用進程的uid<=1000且進程名的長度為4時，checkClientSignature返回驗證成功。如果攻擊者安裝一個名字長度為4的惡意程序（如abcd），并且以system用戶的權限運行該程序,通過該程序調用TrustZone中的安全存儲應用，則可以讀取明文的文件加密密碼。
（2） 如果應用的名稱為com.xxx.xxx時，且簽名為特定的簽名內容時，checkClientSignature返回驗證成功。如果攻擊者偽造相同的進程名和簽名，則可以讀取相關的安全存儲的密碼信息。
漏洞利用

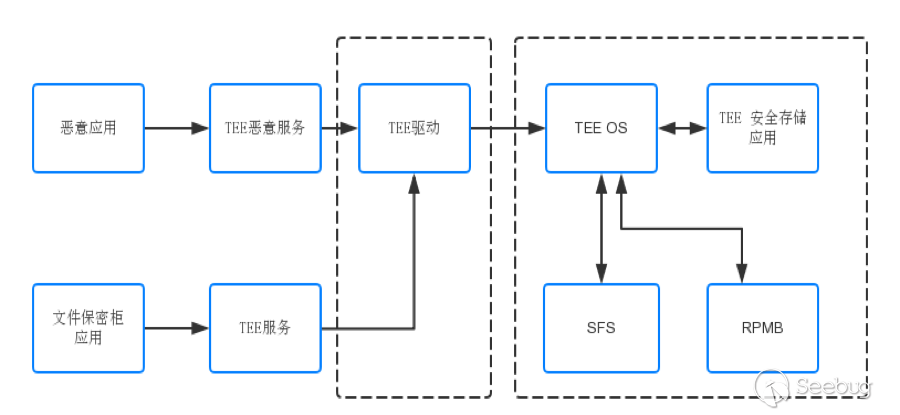

主要的攻擊方法如上圖所示，我們通過構造一個惡意的Tee服務和一個惡意的應用。惡意的應用提供攻擊的操作界面，而惡意的Tee服務利用文件保密柜應用的簽名信息直接和內核的Tee驅動進行通信，從而繞過了合法的Tee服務對文件保密柜應用的驗證。

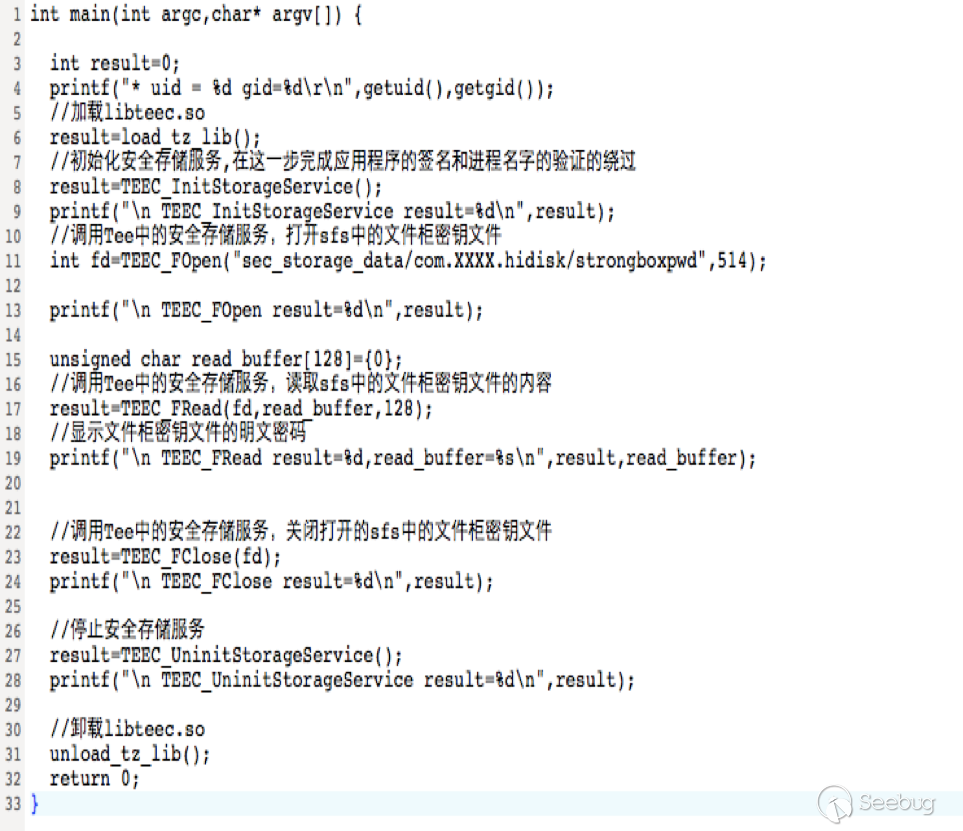

（1）主要調用流程

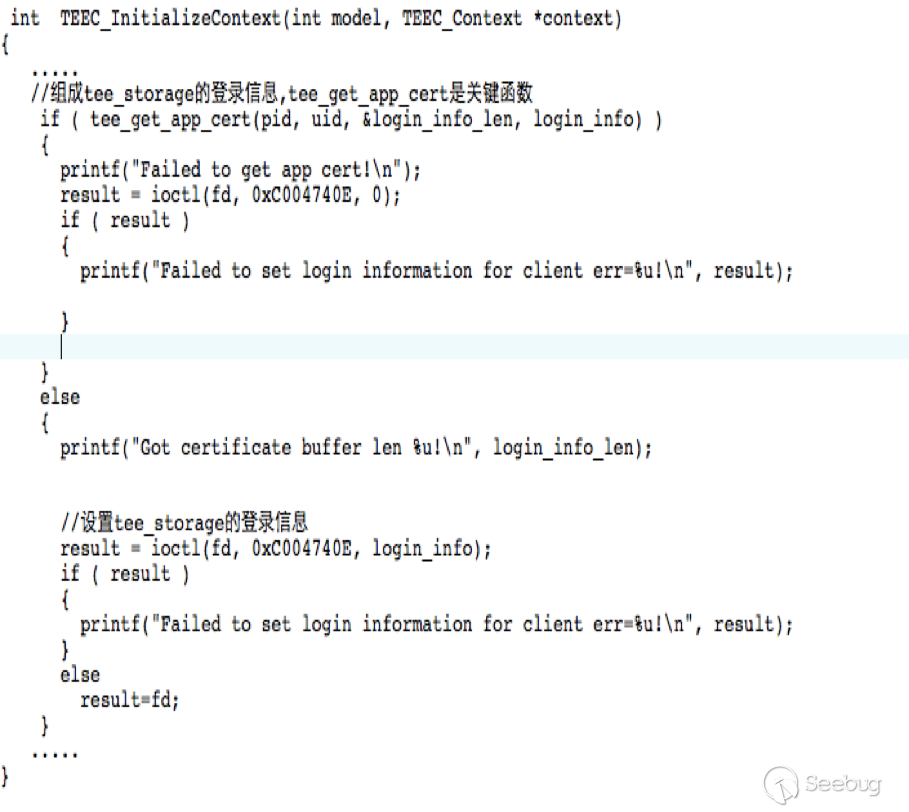

（2）TEEC_InitializeContext函數代碼
（3）tee_get_app_cert函數主要代碼
CVE-2017-2715
漏洞概述
文件保密柜中的libtrustzone_storage.so存在密鑰信息泄露問題，非法攻擊者可以利用該漏洞獲得保存在手機TrustZone中的加密密碼長度，從而利用該漏洞進行密碼暴力破解或其他攻擊。
文件管理應用的保密柜密鑰數據庫msb.db安全設計不當，非法攻擊者可以訪問該數據庫的Salt、加密用的隨機數、密碼驗證hash值，從而可以暴力破解Trustzone中的密碼。
問題代碼
問題函數：android_util_TZStorage_getSize
問題代碼:
int __fastcall android_util_TZStorage_getSize(int a1, int a2, int a3)
{
…
v4 = TEEC_FInfo(a3, &v6, &v7);
if ( v4 )
_android_log_print(6, 0, "android_util_TZStorage_getSize, res = %d\n", v4);
//密碼長度信息泄露
_android_log_print(4, 0, "android_util_TZStorage_getSize, fd = %d, length = %d\n", v3, v7);
return v7;
}漏洞利用

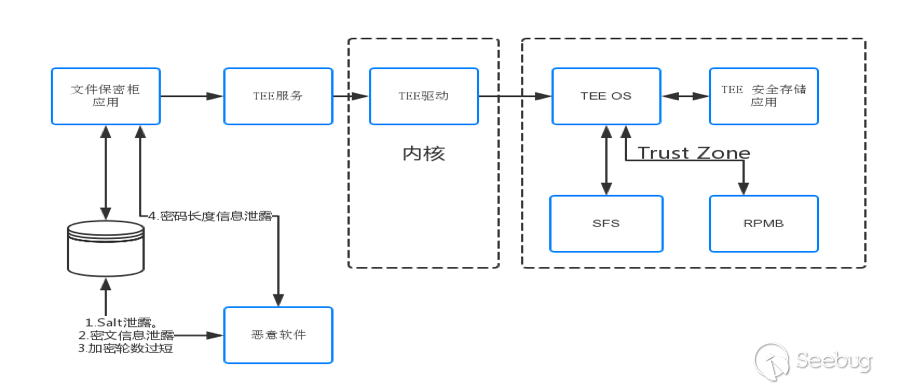

主要的攻擊方法如上圖所示。我們通過在手機上安裝一個惡意編寫的軟件，通過該軟件讀取文件保密柜應用泄露的密碼長度，同時通過讀取文件保密柜應用數據庫中的Salt，用于密碼比對的Hash值。利用這些值我們可以快速地進行暴力破解文件保密柜中的密碼。

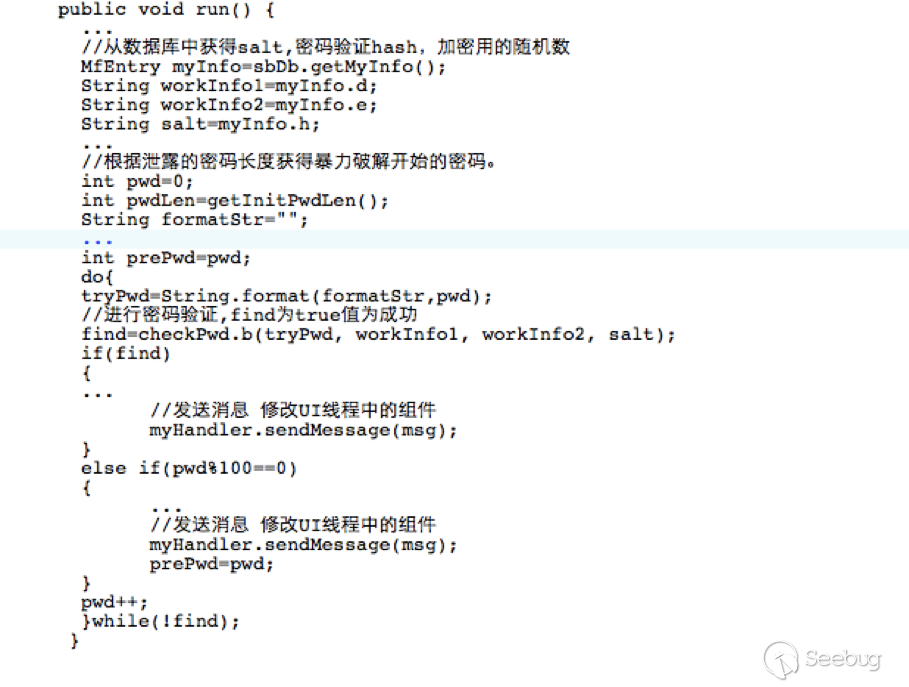

主要的攻擊代碼如下：
結束語
雖然 TrustZone 從軟硬件架構上隔離出安全執行環境及非安全執行環境，有效地防止了安全數據被非法竊取的攻擊。但是 TrustZone 在各個廠家具體實現時仍然引入一些新的安全問題。我們認為廠家除了需要關注 TrustZone 接口驅動及TA安全實現外，還需要關注應用的安全設計或者是 TrustZone 的API是否存在信息泄露等安全隱患。這些應用設計如果缺少必要安全防范，將導致 TrustZone 的防護失效，從而引發新的安全問題。
