Linux 內核 TCP 協議多個 SACK 功能拒絕服務漏洞分析

作者： 啟明星辰ADLab
公眾號： https://mp.weixin.qq.com/s/cVZvgd5xvj4ljchlwDSDYQ

一、漏洞背景

2019年6月18日，Redhat發布安全公告，Linux內核TCP/IP協議棧存在3個安全漏洞（CVE-2019-11477/CVE-2019-11478/CVE-2019-11479），這些漏洞與最大分段大小（MSS）和TCP選擇性確認（SACK）功能相關，允許遠程攻擊者進行拒絕服務攻擊。

二、關鍵概念

（一）數據包重傳確認機制

TCP數據包傳輸過程中，來自滑動窗口的數據包丟失可能對TCP吞吐量產生影響。TCP使用累積確認（ACK）方案解決該問題，其中不接收不在滑動窗口左邊緣的接收段，這會強制發送方等待往返時間以找出每個丟失的數據包，或者不必要地重新傳輸已正確接收的段，從而降低整體吞吐量。

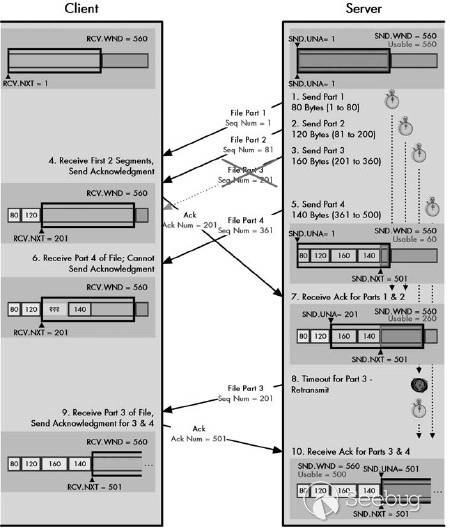

選擇性確認（SACK）是一種在多個丟棄的段的情況下解決此行為的策略。通過選擇性確認，數據接收方可以向發送方通知已成功達到的所有段，因此發送方只需重新傳輸實際丟失的段。具體選擇性確認過程，如下圖所示。

（二）最大分段大小（Max Segment Size）

MSS（Maximum Segment Size，最大報文段大小）的概念是指TCP層所能夠接收的最大分段大小，該值只包括TCP段的數據部分，不包括Option部分。另外，在TCP首部有一個MSS選項，在三次握手過程中，TCP發送端使用該選項告訴對方自己所能接受的最大分段大小。

（三）TSO（TCP Segmentation Offload）

TSO是一種利用網卡來對大數據包進行自動分段，降低CPU負載的技術。其主要是延遲分段。

（四）GSO(Generic Segmentation Offload)

GSO是協議棧是否推遲分段，在發送到網卡之前判斷網卡是否支持TSO，如果網卡支持TSO則讓網卡分段，否則協議棧分完段再交給驅動。如果TSO開啟，GSO會自動開啟。

三、漏洞原理

（一） CVE-2019-11477

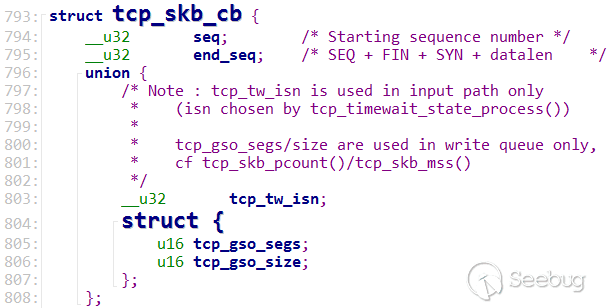

根據補丁可知，該漏洞是由一個16bit無符號數溢出導致的，該無符號數存在如下結構體中。

該tcp_skb_cb結構體存放著TCP每個數據包的控制信息，根據注釋可知，tcp_gso_segs/size只用于寫隊列過程中。

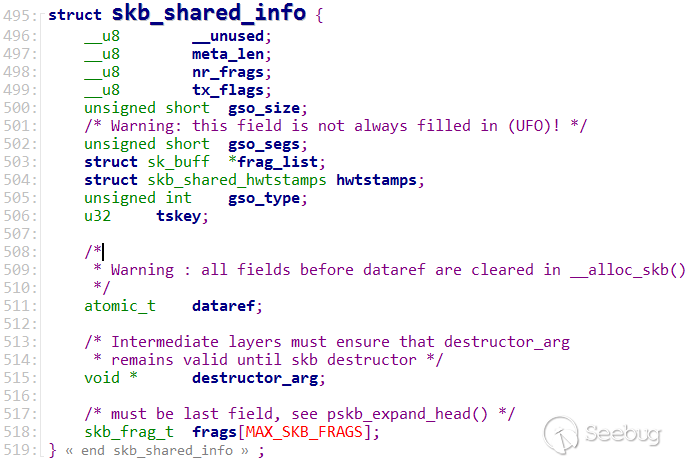

Linux內核TCP/IP協議棧實現中，每個數據緩沖區是由一個sk_buff結構體統一管理的。在一個完整的數據緩沖區中skb_end后面緊跟著一個skb_shared_info結構體數據，skb_shared_info結構體如下所示：

結構體最后一個成員是frags[MAX_SKB_FRAGS]數據。MAX_SKB_FRAGS聲明如下所示：

PAGE_SIZE為4KB情況下（即一個內存頁面為4KB大小），MAX_SKB_FRAGS取值為65536/4096 + 1即17，因此一個skb中最多容納17個數據分片。對于x86系統，每個數據分片最多可以記錄32KB數據的大小。

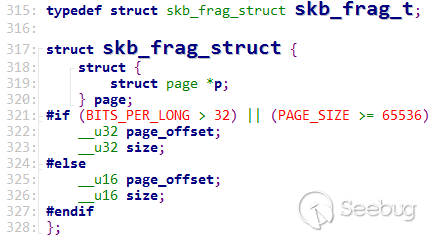

數據分片skb_frag_struct結構體如下所示：

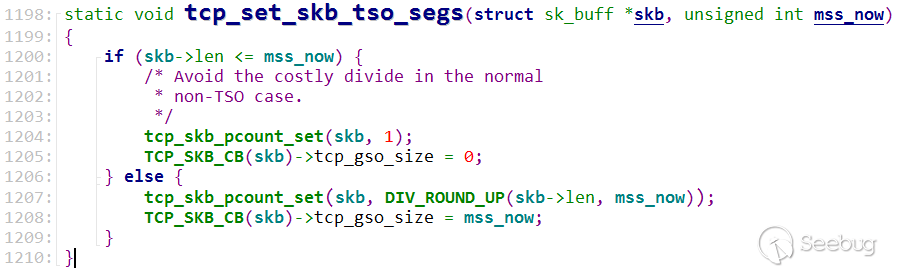

在整個協議棧操作過程中，數據包既要進行IP被分片的，又要進行TCP分段。傳輸數據時，協議棧會根據GSO值，MSS值以及滑動窗口三者之間的大小關系判斷是否進行分片。并通過tcp_set_skb_tso_segs()函數設置GSO，具體實現如下圖所示：

如果skb->len大于mss_now，行1207，將tcp_gso_segs設置為skb->len/mss_now。行1208，將tcp_gso_size設置為mss_now。

如果啟用了SACK，在發生丟包后，接收端會返回SACK塊，SACK塊中記錄著丟失包的序列編號。發送端會解析SACK塊中記錄的丟失包序列編號，并重新傳輸，而且在一個滑動窗口中可能包含多個SACK塊，SACK塊中也可能包含多個skb隊列。在TCP重傳數據包過程中，可以將多個skb隊列合并到一個skb隊列中進行重傳。

tcp_shift_skb_data()函數實現這個功能。嘗試將跨越多個skb的SACK塊折疊為一個skb。關鍵代碼如下：

skb_shift()和tcp_shifted_skb()兩個函數主要實現該功能。重傳過程中多個skb隊列合并到一個skb隊列中，如果填充17個分片到最大容量， 17 * 32 * 1024/8=69632，已經大于65535，導致無符號整數溢出。

在skb_shift ()函數中，tcp_gso_segs溢出后，進入tcp_shifted_skb()函數后，如下所示：

行1299，判斷tcp_gso_segs和pcount的大小，如果tcp_gas_segs小于pcount，BUG_ON斷言觸發導致內核崩潰。

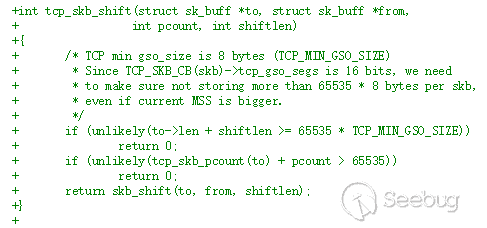

根據補丁可知，skb_shift()被tcp_skb_shift()代替，只是加了兩個判斷，如下所示：

補丁中分別判斷了skb->len+shift_len不能大于65535*8字節和tcp_skb_pcount(to) + pcount不能大于65535。第一個判斷，skb->len是表示sk_buff結構體中表示payload長度，shift_len表示要合并到skb中的payload。

（二） CVE-2019-11478

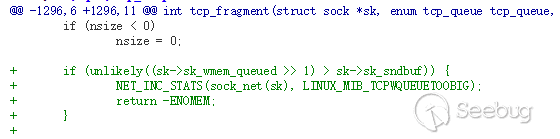

該漏洞也是整數溢出，在數據包重新傳輸過程中，將傳輸隊列分段為多個微小的skbs，膨脹skb中寫隊列內存發生溢出。在處理SACK塊中包含的skb并將其合并后，根據GSO判斷進行是否分片，如果需要，調用tcp_fragement()函數進行分片。根據補丁可知：

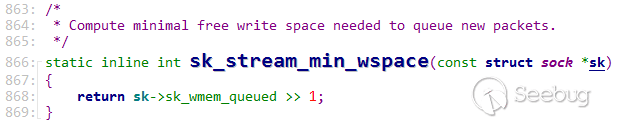

補丁在tcp_fragment()函數中加入了最小空間判斷。Sk是sock結構體類型，每一個tcp鏈接對應一個。所以所有要發送的skb數據大小都要累加到sk->sk_wmem_queued中，sk->sk_wmem_queued表示為該套接字TCP寫隊列緩沖區大小。通常在使用時候需要判斷該值是否夠用。如下所示：

根據注釋可知，判斷最新排隊skb包所需的最小可寫空間。補丁中，判斷剩余發送緩存為大于等于當前發送隊列占用空間的一半，即還有1/3以上的空余空間時，并且小于sk->sk_sndbuf發送上限才可以正常發送，否則就判定TCP寫隊列太大。

（三） CVE-2019-11479

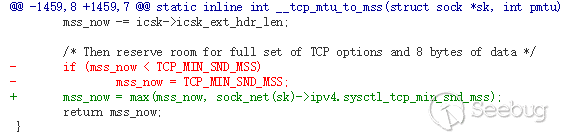

? 該漏洞由于過度消耗資源導致拒絕服務。如果惡意數據包將MSS選項設置成較小值，這將迫使協議棧花費非常高的網絡或CPU資源發送數據包開銷。Linux內核中將MSS_NOW硬編碼為48。根據補丁可知：

進行了max最大值判斷，而不再是固定硬編碼。這里的sysctl_tcp_min_snd_mss被設置為65535，如下所示：

避免了攻擊者使用極小MSS值。

四、影響版本及補丁修復

及時更新最新補丁或禁用SACK和過濾極小MSS的數據包。

本文由 Seebug Paper 發布，如需轉載請注明來源。本文地址：http://www.bjnorthway.com/960/
