鏈表游戲：CVE-2017-10661之完全利用

原文來自安全客，作者：huahuaisadog@360 Vulpecker Team
原文鏈接：https://www.anquanke.com/post/id/129468

最近在整理自己以前寫的一些Android內核漏洞利用的代碼，發現了一些新的思路。

CVE-2017-10661的利用是去年CORE TEAM在hitcon上分享過的：https://hitcon.org/2017/CMT/slide-files/d1_s3_r0.pdf。他們給出的利用是在有CAP_SYS_TIME這個capable權限下的利用方式，而普通用戶沒這個權限。最近整理到這里的時候，想了想如何利用這個漏洞從0權限到root呢？沒想到竟然還能有一些收獲，分享一哈：

CVE-2017-10661簡單分析
CAP_SYS_TIME下的利用
pipe的TOCTTOU
思考下鏈表操作與UAF
0權限下的利用

CVE-2017-10661簡單分析

關于CVE-2017-10661的分析和SYS_TIME下的利用，CORE TEAM的ppt中已經有比較清晰的解釋。我這里再簡單的用文字描述一遍吧。

這個漏洞存在于Linux內核代碼 fs/timerfd.c的timerfd_setup_cancel函數中：

static void timerfd_setup_cancel(struct timerfd_ctx *ctx, int flags)
{
    if ((ctx->clockid == CLOCK_REALTIME ||
         ctx->clockid == CLOCK_REALTIME_ALARM) &&
        (flags & TFD_TIMER_ABSTIME) && (flags & TFD_TIMER_CANCEL_ON_SET)) {
        if (!ctx->might_cancel) {      //[1][2]
            ctx->might_cancel = true;  //[3][4]
            spin_lock(&cancel_lock);
            list_add_rcu(&ctx->clist, &cancel_list); //[5][6]
            spin_unlock(&cancel_lock);
        }
    } else if (ctx->might_cancel) {
        timerfd_remove_cancel(ctx);
    }
}

這里會有一個race condition：假設兩個線程同時對同一個ctx執行timerfd_setup_cancel操作，可能會出現這樣的情況（垂直方向為時間線）：

Thread1　　　　　　　　　　　　　　　　　　Thread2

[1]檢查ctx->might_cancel,值為false

. [2]檢查ctx->might_cancel,值為false

[3]將ctx->might_cancel賦值為true

. [4]將ctx->might_cancel賦值為true

[5]將ctx加入到cancel_list中

. [6]將ctx再次加入到cancel_list中

所以，這里其實是因為ctx->might_cancel是臨界資源，而這個函數對它的讀寫并沒有加鎖，雖然在if(!ctx->might_cancel)和ctx->might_cancel的時間間隔很小，但是還是可以產生資源沖突的情況，也就導致了后面的問題：會對同一個節點執行兩次list_add_rcu操作，這是一個非常嚴重的問題。

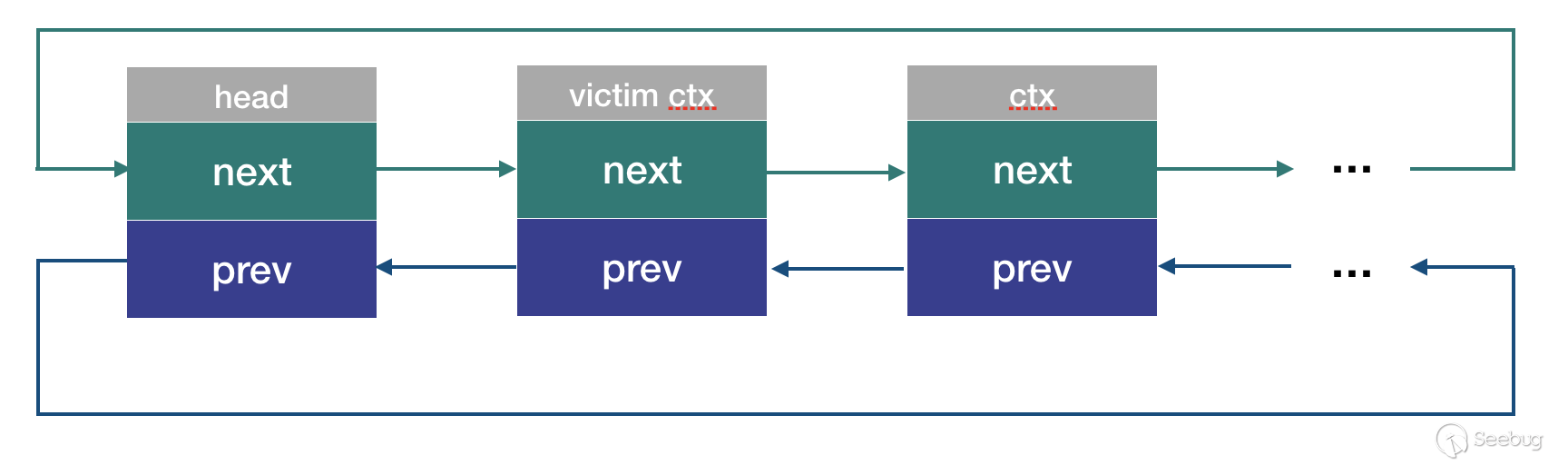

首先cancel_list是一個帶頭結點的循環雙鏈表。list_add_rcu是一個頭插法加入節點的操作，所以第一次調用后，鏈表結構如圖：

而對我們的victim ctx再次調用list_add_rcu會變成什么樣子呢？

static inline void list_add_rcu(struct list_head *new, struct list_head *head) {
    __list_add_rcu(new, head, head->next);
}

static inline void __list_add_rcu(struct list_head *new,
        struct list_head *prev, struct list_head *next)
{
    new->next = next;
    new->prev = prev;
    rcu_assign_pointer(list_next_rcu(prev), new); //可以看做 prev->next = new;
    next->prev = new;
}

要注意的是，第二次操作，我們的new == head->next，于是操作相當于：

victim->next = victim;

victim->prev = victim;

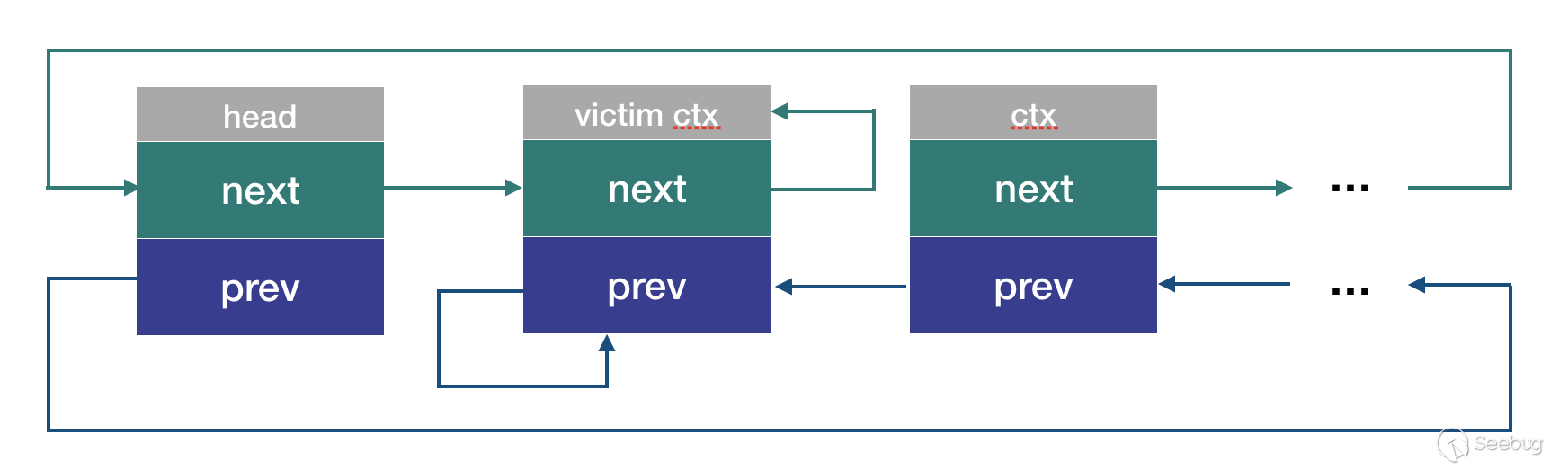

那么鏈表這時候就變成了這樣：

可以看到victim的next指針和prev指針都指向了自己。這時候就會發生一系列問題，第一我們再也沒辦法通過鏈表來訪問到victim ctx后面的節點了(這點和漏洞利用關系不大)，第二我們也沒辦法將victim這個節點從鏈表上刪除，盡管我們可以在kfree ctx之前對其執行list_del_rcu操作：

static inline void __list_del(struct list_head * prev, struct list_head * next)
{
    next->prev = prev;
    prev->next = next;
}

static inline void __list_del_entry(struct list_head *entry)
{
    __list_del(entry->prev, entry->next);
}

static inline void list_del_rcu(struct list_head *entry)
{
    __list_del_entry(entry);
    //上一句可描述為：
    //entry->next->prev = entry->prev;
    //entry->prev->next = entry->next;
    entry->prev = LIST_POISON2;
}

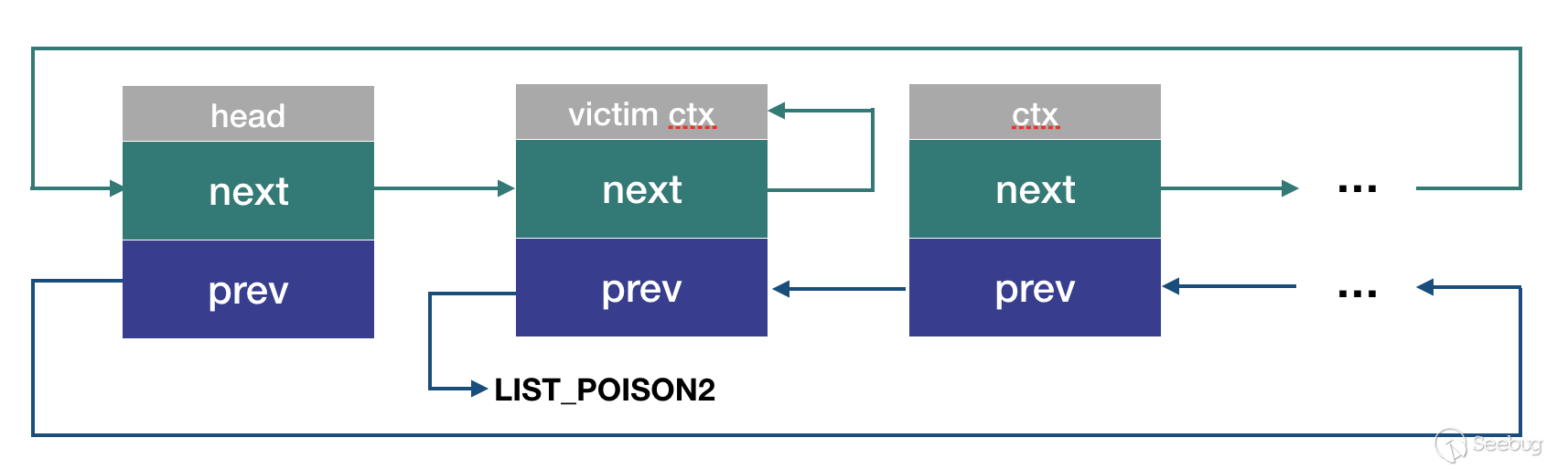

于是list_del_rcu執行之后，鏈表又變成了這樣子：

所以盡管之后會執行kfree將victim ctx給free掉，但是我們的cancel_list鏈表還保存著這段free掉的ctx的指針：head->next以及ctx->prev。所以如果后續有對cancel_list鏈表的一些操作，就會產生USE-AFTER-FREE的問題。

這也就是這個漏洞的成因了。

CAP_SYS_TIME下的利用

CORE TEAM的ppt里給出了這種利用方式。他們從victim ctx釋放后并沒有真正從cancel_list拿下來，仍然可以通過遍歷cancel_list訪問到victim ctx這一點做文章。

對cancel_list的遍歷在函數timerfd_clock_was_set:

void timerfd_clock_was_set(void)
{
    ktime_t moffs = ktime_get_monotonic_offset();
    struct timerfd_ctx *ctx;
    unsigned long flags;
    rcu_read_lock();
    list_for_each_entry_rcu(ctx, &cancel_list, clist) {
        if (!ctx->might_cancel)
            continue;
        spin_lock_irqsave(&ctx->wqh.lock, flags);
        if (ctx->moffs.tv64 != moffs.tv64) {
            ctx->moffs.tv64 = KTIME_MAX;
            ctx->ticks++;
            wake_up_locked(&ctx->wqh);  //會走到 __wake_up_common函數
        }
        spin_unlock_irqrestore(&ctx->wqh.lock, flags);
    }
    rcu_read_unlock();
}

static void __wake_up_common(wait_queue_head_t *q, unsigned int mode,
            int nr_exclusive, int wake_flags, void *key)
{
    wait_queue_t *curr, *next;
    list_for_each_entry_safe(curr, next, &q->task_list, task_list) {
        unsigned flags = curr->flags;
        if (curr->func(curr, mode, wake_flags, key) && //curr->func
                (flags & WQ_FLAG_EXCLUSIVE) && !--nr_exclusive)
            break;
    }
}

思路就是

等victim ctx被free之后，進行堆噴將victim ctx覆蓋成自己精心構造的數據（這里可以用keyctl或者是sendmmsg實現）。
然后調用timerfd_clock_was_set函數，這時會遍歷cancel_list，由于head->next就是我們的victim ctx，所以victim ctx會被這次操作引用到。數據構造得OK的話，會調用wake_up_locked(&ctx->wqh)，而ctx就是我們的victim ctx
這以后ctx->wqh是自己定義的數據，所以\_\_wake\_up\_common的curr，curr->func也是我們可以決定的。
所以執行到curr->func的時候，我們就控制了PC寄存器，而X0等于我們的curr
劫持了pc，之后找rop/jop就能輕松實現提權操作，這里不再多說。

為什么說這是CAP_SYS_TIME權限下的利用方法呢？因為timerfd_clock_was_set函數的調用鏈是這樣：

timerfd_clock_was_set <-- clock_was_set <-- do_settimeofday <-- do_sys_settimeofday <--SYS_setttimeofday

用戶態需要調用settimeofday這個系統調用來觸發。而在do_sys_settimeofday函數里有對CAP_SYS_TIME的檢查：

int do_sys_settimeofday(const struct timespec *tv, const struct timezone *tz)
{
    ...
    error = security_settime(tv, tz); //權限檢查
    if (error)
        return error;
    ...
    if (tv)
        return do_settimeofday(tv);
    return 0;
}


static inline int security_settime(const struct timespec *ts,
                   const struct timezone *tz)
{
    return cap_settime(ts, tz);
}

int cap_settime(const struct timespec *ts, const struct timezone *tz)
{
    if (!capable(CAP_SYS_TIME)) //檢查CAP_SYS_TIME
        return -EPERM;
    return 0;
}

所以我們如果想以這種方式來利用這個漏洞，就需要進程本身有CAP_SYS_TIME的權限，這也就限制了這種方法的適用范圍。于是我們想要從0權限來利用這個漏洞，就得另辟蹊徑。

pipe的TOCTTOU

在介紹0權限的利用方法思路之前，我覺得得先介紹下pipe的TOCTTOU機制，因為這個是接下來利用思路的一個基礎。關于這部分的內容，也可以參考shendi大牛的slide

TOCTTOU : time of check to time of use .寫程序的時候通常都會在使用前，對要使用的數據進行一個檢查。而這個檢查的時間點，和使用的時間點之間，其實是有空隙的。如果能在這個時間空隙里，做到對已經check的數據的更改，那么就可能在use的時刻，使用到非法的數據。

pipe的readv / writev就是這樣一個典型。以readv為例，readv會在do_readv_writev的rw_copy_check_uvector函數里對用戶態傳進來的所有iovector進行合法性檢查：

struct iovec {
    void *iov_base;
    size_t iov_len;
};
ssize_t rw_copy_check_uvector(int type, const struct iovec __user * uvector,
                  unsigned long nr_segs, unsigned long fast_segs,
                  struct iovec *fast_pointer,
                  struct iovec **ret_pointer)
{
    unsigned long seg;
    ssize_t ret;
    struct iovec *iov = fast_pointer;
    ...
    if (nr_segs > fast_segs) {
        iov = kmalloc(nr_segs*sizeof(struct iovec), GFP_KERNEL);  //[1]
        ...
    }
    if (copy_from_user(iov, uvector, nr_segs*sizeof(*uvector))) {
        ...
    }
    ...
    for (seg = 0; seg < nr_segs; seg++) {
        void __user *buf = iov[seg].iov_base;
        ssize_t len = (ssize_t)iov[seg].iov_len;
    ...
        if (type >= 0
            && unlikely(!access_ok(vrfy_dir(type), buf, len))) {  //[2]
            ret = -EFAULT;
            goto out;
        }
    ...
    }
}

可以看到這個檢查函數做了兩件事：

[1]如果iovector的個數比較多（大于8），就會kmalloc一段內存，然后將用戶態傳來的iovector拷貝進去。當然如果比較小，就直接把用戶態傳來的iovector放到棧上。

[2]對iovector進行合法性檢查，確保所有的iovecor的iov_base都是用戶態地址。

這里也就是pipe的time of check。

在檢查通過之后，會去執行pipe_read函數，相信分析過CVE-2015-1805的朋友們都知道，pipe_read函數里對iovector的iov_base只會做是不是可寫地址的檢查，而不會做是不是用戶態地址的檢查，然后有數據就寫入。pipe_read函數往iovector的iov_base里寫入數據的時刻(__copy_to_user)，就是pipe的time of use。

那么這個check 和 use的間隙是多長呢？這取決于我們什么時候往pipe的buffer里寫入數據。因為pipe_read默認是阻塞的，如果pipe的buffer里沒有數據，pipe_read就會一直被阻塞，直到我們調用writev往pipe的buffer寫數據。

所以，pipe的time of check to time of use這個間隔，可以由我們自己控制。

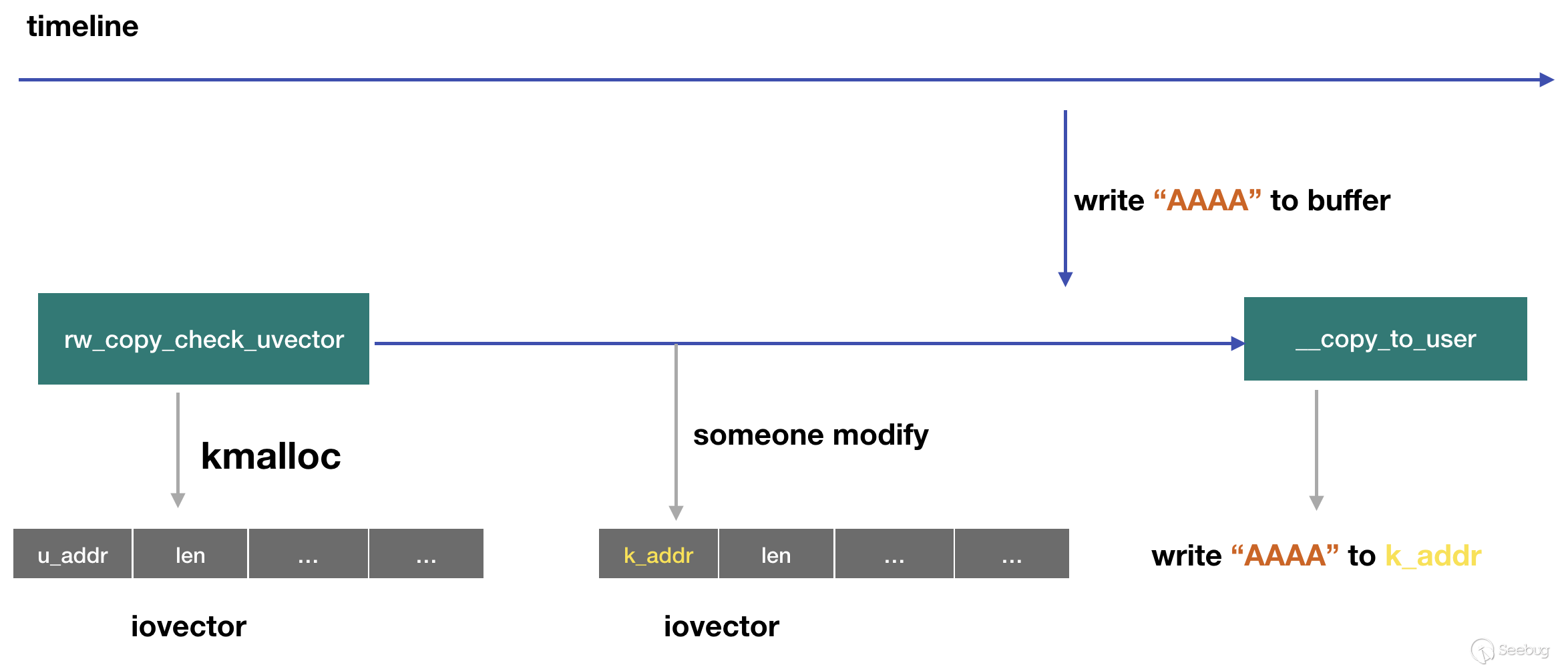

如果在這個時間間隔有辦法對iovector進行更改，那么就可能往非法地址寫入數據：

那么，怎么才能在這個時間間隔，對iovector進行更改呢？

這當然要通過漏洞來實現：

1，堆溢出漏洞。前面分析知道，如果有8個以上的的iovctor，就會調用kmalloc來存儲這些iovector。如果能有一個內核堆溢出漏洞，那么只要把堆布局好，就能讓溢出的數據，該卸掉iovector的iov_base.

2，UAF漏洞。要知道，我們kmalloc的iovector也是有占位功能的，如果使用iovector進行堆噴，將free過的victim進行占位。然后觸發UAF，如果這個use的操作，能對占位的iovector進行更改，那么也就實現了目的。

知道了pipe的TOCTTOU的基礎，我們可以來重新思考下CVE-2017-10661。

思考下鏈表操作與UAF

鏈表其實是個變化過程比較多的數據結構，對某節點的刪除或者添加都會影響相鄰的節點。那如果一個節點出現了問題，對它的相鄰節點進行一系列操作會產生什么樣的變化呢？在基于CVE-2017-10661將鏈表破壞之后，我在這里將給出兩種情景。首先貼一張已經釋放了victim ctx之后，cancel_list的狀態圖吧：

victim ctx已經被free，但是head->next和ctx_A->prev仍然保留著這段內存的指針。那么：

情景一：添加一個新的節點ctx_B

同樣還是頭插法，于是下面這幾段代碼會執行：

ctx_B->next = head->next;

ctx_B->prev = head;

head->next->prev = ctx_B; //這里等價于 victim_mem->data2 = ctx_B

head->next = ctx_B;

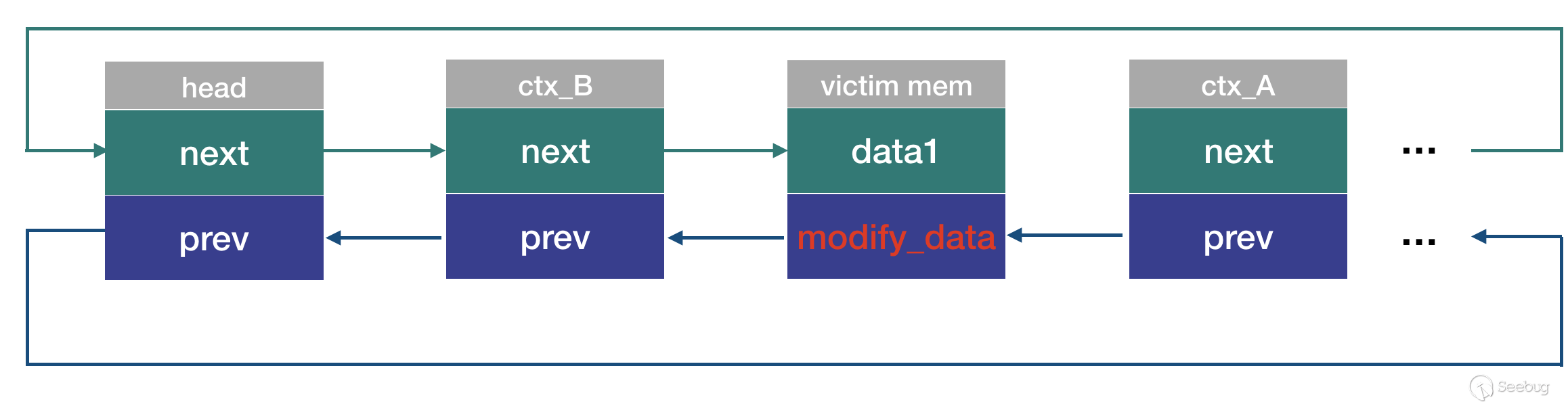

可以看到，這個添加操作（list_add_rcu）會對已經free了的內存進行操作，會將victim_mem->data2賦值為ctx_B。語言總是沒有圖片來的直觀，添加操作執行后鏈表的狀態如圖：

結合我們之前討論的pipe TOCTTOU，如果victim_mem剛好是由我們的pipe的iovector所占位，那么這里對data2的更改，可能就會對某個iov_base進行更改：iov_base = ctx_B。那么這樣就允許我們對ctx_B->list進行任意寫入。

情景二：刪除節點ctx_A

刪除操作會影響前后兩個節點，我們假設ctx_A的next節點是ctx_C，那么就有：

ctx_A->prev->next = ctx_A->next;//等價于 victim_mem->data1 = ctx_C

ctx_A->next->prev = ctx_A->prev;//等價于 ctx_C->prev = victim_mem

ctx_A->prev = LIST_POISION2;

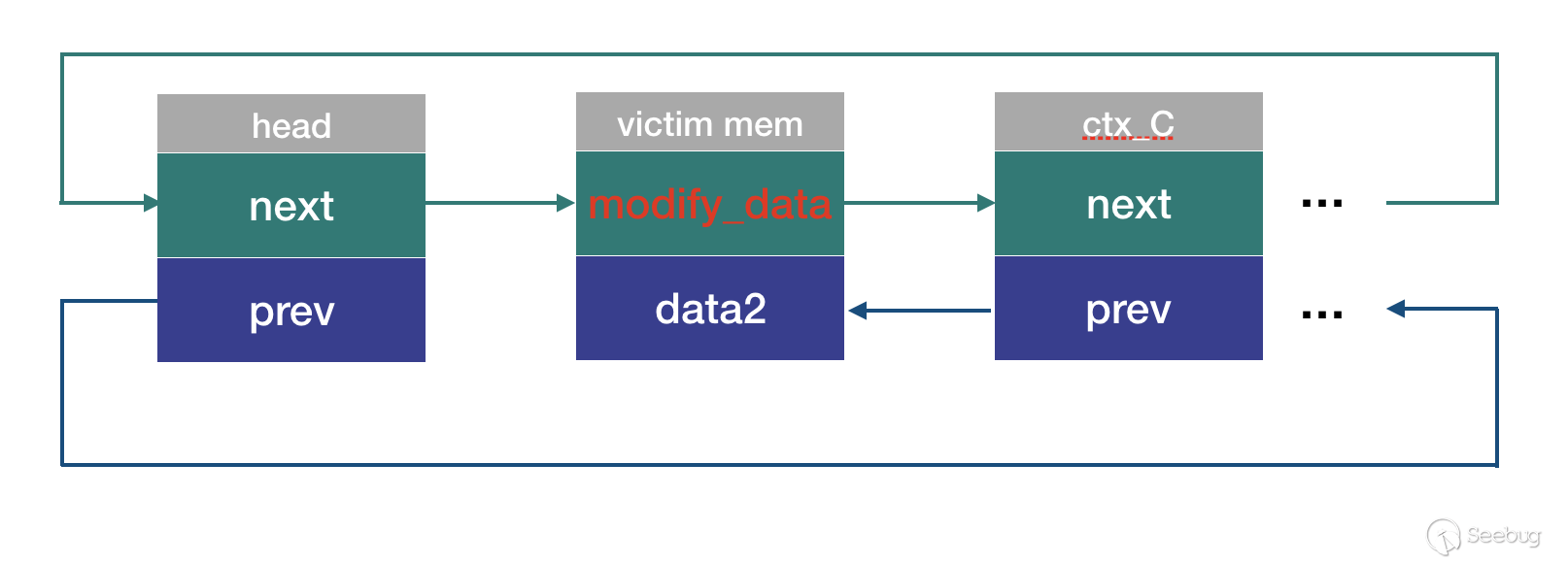

與情景1類似，這個刪除操作（list_del_rcu），也會已經free了的內存進行操作，將victim_mem->data1賦值為ctx_C：

同樣的，如果victim_mem剛好是由我們的pipe的iovector占位，對data1的更改，也可能改掉iov_base:iov_base = ctx_C。這樣也就能對ctx_C->list進行任意寫入。

為什么要給出兩種情景呢？因為我們需要考慮一個究竟是data1對應iov_base，還是data2對應iov_base。iovector的結構是這樣：

struct iovec {

void *iov_base;

size_t iov_len;

};

64位下，struct iovec是16字節大小，跟上面list結構的大小一樣。于是data1和data2中必有一個是iov_base,一個是iov_len。而我們需要改的是iov_base。所以上述兩種情景，根據具體情況就能找到一種適用的。

問題又來了，比如說情景二，能夠對ctx_C->list進行任意寫入又能做什么呢？

能夠對雙鏈表某節點的next,prev指針進行完全控制，是一件很恐怖的事情。因為在刪除這個節點的時候，會導致一個很嚴重的問題。具體怎么回事我們看代碼：

static inline void list_del_rcu(struct list_head *entry)
{
    __list_del_entry(entry);
    //上一句可描述為：
    //entry->next->prev = entry->prev;
    //entry->prev->next = entry->next;
    entry->prev = LIST_POISON2;
}

假設我們將prev指針改為target_address，next指針改為target_value。那么上述代碼就等價于：

*(uint64_t)(target_value + 8) = target_address;

*(uint64_t)(target_address) = target_value;

于是這導致了一個任意地址寫入任意內容的問題。當然，寫入的內容沒那么任意，它的值必須也要是一個可寫的地址。

0權限下的利用

有了上述的討論之后，我們利用的思路逐漸明朗。

我們的ctx是0xF8的大小，處于0x100的slab塊里面，所以地址總是0地址對其。那么如果要做iovector進行占位，得到的地址也總是0地址對其，所以里面元素的iov_base也會是0地址對其。在我測試的機器（nexus6p）上，next指針偏移是0xE0，prev指針是0xE8。所以我們需要選擇情景二：刪除victim的next節點。那么我們的步驟應該是：‘

在創造victim ctx之前，將ctx_C加入cancel_list，然后將ctx_A加入cancel_list

贏得競爭，導致victim ctx被list_add_rcu兩次

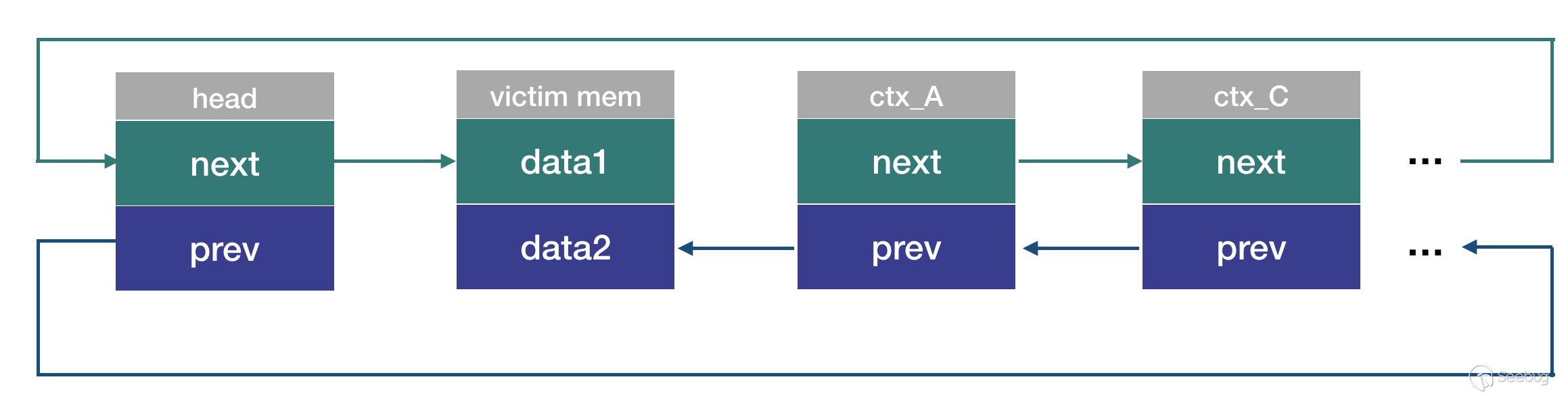

對victim ctx執行list_del_rcu操作，并將victim_ctx釋放，此時cacncel_list是這樣：

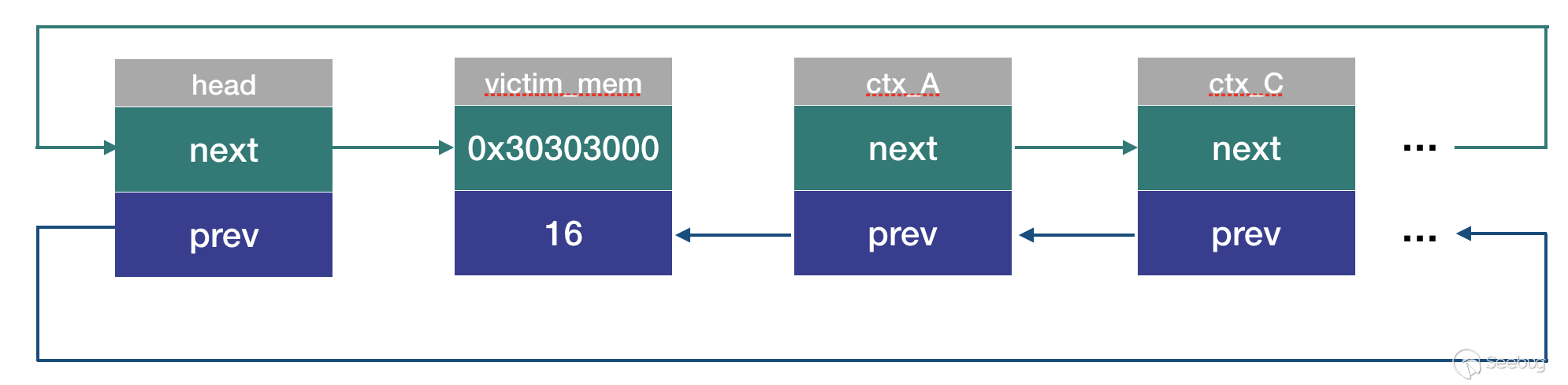

用iovector進行堆噴，使得其將victim mem占位：

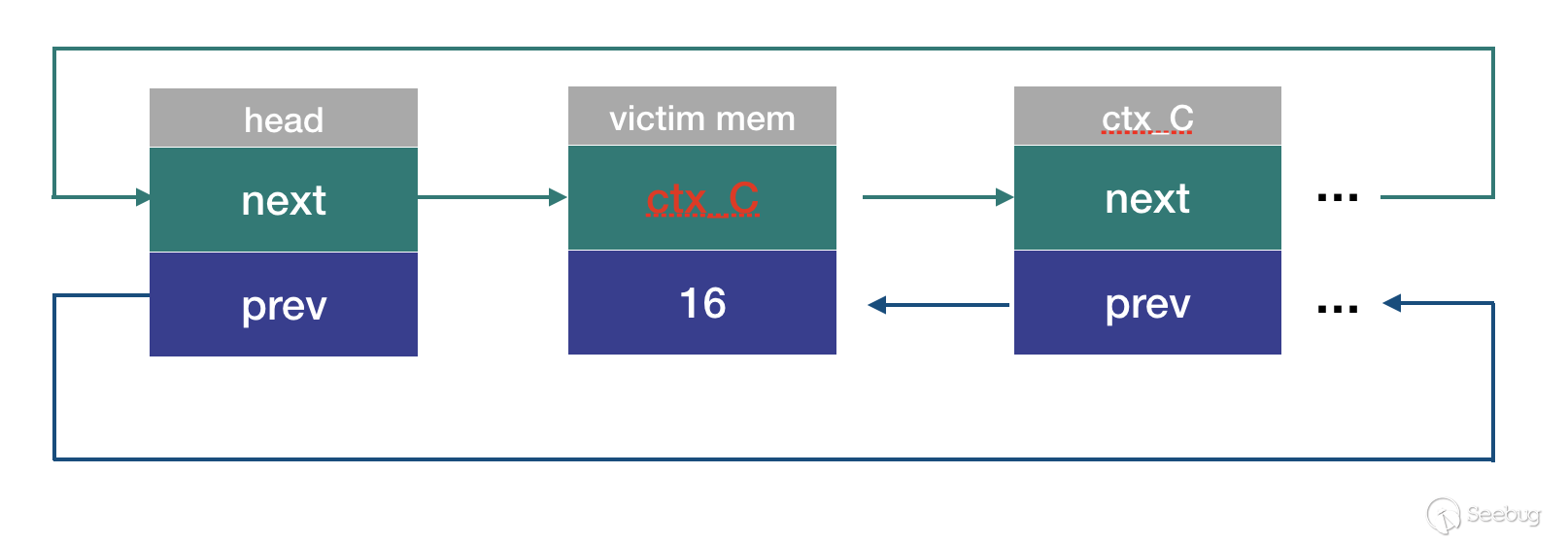

這時pipe_read被阻塞，執行刪除ctx_A的操作，會導致iov_base的更改，改成指向我們的ctx_C:

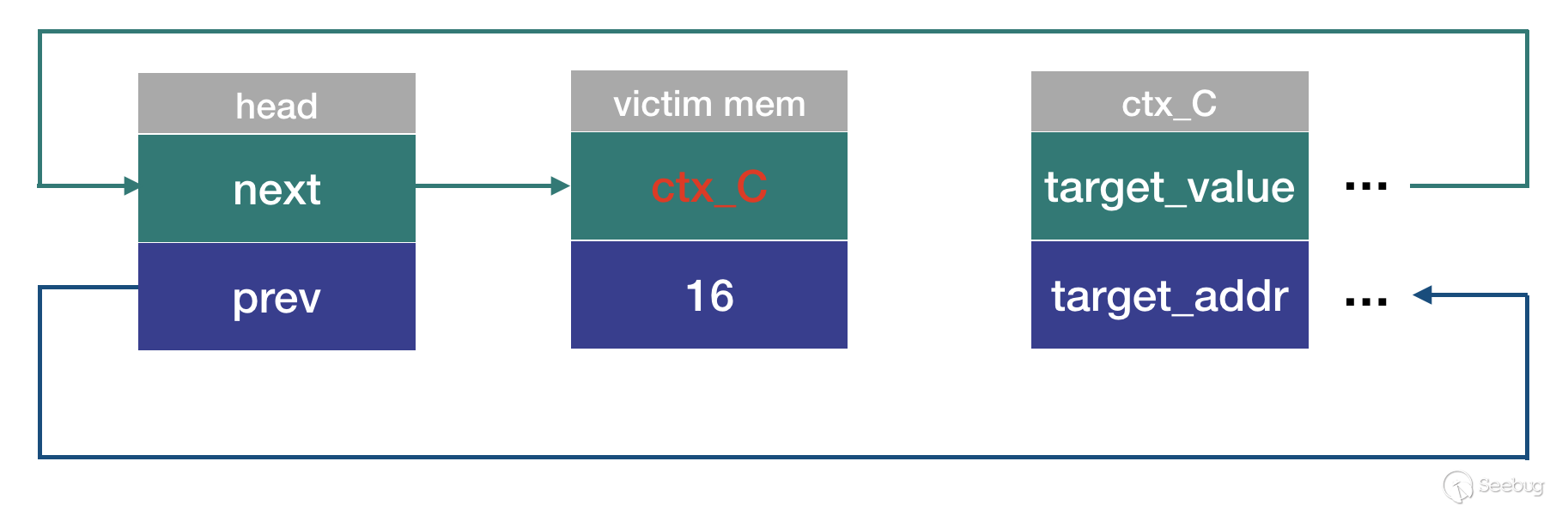

然后我們執行pipe_write，這時會導致ctx_C的next指針和prev指針被我們改寫。next指針改寫為target_value，prev指針改寫為target_addr:

最后我們對ctx_C執行刪除節點的操作，就能實現任意地址寫任意內容了，當然寫的內容不能那么任意。在這之后，再進行提權是一件很容易的事情。這里簡單描述兩種做法：

1，target_addr設置為&ptmx_cdev->ops,target_value設置為0x30000000。這樣我們在用戶態0x30000000布置好函數指針，后續操作就很容易了。修改task_prctl相關的也是一樣的道理。

2，增加/修改地址轉換表中的內存描述符。這個雖然說原理比較復雜，介紹起來可能比本文之前說的所有的內容還要長，但是實現起來卻是很方便。像nexus6p這樣的機器，kernel的第一級地址轉換表的地址固定為0xFFFFFFC00007d000，在中添加一條合適的內存描述符，就能實現在用戶態讀取/修改kernel的text段的內容，實現kernel patch。提權也就很輕松了，而且好處是不需要找各種各樣的地址，自己讀取kernel的內容，自己能計算出來，可以做成通用的root。不過這種方法在三星這種有RKP保護的機器上不適用，或者說得繞過才行。

然后，這個漏洞，其實還是可以轉化為任意地址寫任意內容，這次的寫的內容可以任意，但是做法就不一樣了。需要把iov_len做得長一點，把對ctx_C的寫入轉化為一個堆溢出的漏洞。然后達成目標。

江湖規矩放圖：
