1 引言

虛擬內存 (Virtual Memory, VM) ?系統是現代操作系統基礎核?組件，不僅負責虛擬地址和物理內存的映射關系，管理調度物理內存的使?，為程序開發提供統?透明的地址空間，同時也要為不同執?環境提供隔離，管控物理頁?讀、寫、執?等權限，是系統安全的基?。由于VM?系統需要同時兼顧性能、效率、透明性和安全等?標，導致VM?系統在實現過程中邏輯?多異常復雜，VM?系統中的各種優化策略也就成了"邏輯錯誤"類型漏洞的重災區。

本?以iOS、macOS操作系統的內核XNU為例，回顧?些與XNU VM?系統相關的歷史漏洞；通過分析這些漏洞的成因，梳理VM?系統邏輯漏洞的脈絡，希望能給其他安全研究帶來?些啟發。

2 未預期的破壞

VM?系統的?個經典功能是Swap，是指在調度物理頁?時，VM系統可能會將部分物理頁?轉儲?磁盤從?獲得?夠的物理空間；當這些轉儲的物理頁?被真正訪問時，VM?系統再從Swap?件中恢復原始物理頁?內容。

2017年，Google Project 0研究員Ian Beer與Jann Horn在頭腦風暴中，想到?個問題，這個Swap?件能否被篡改破壞？與其百思不解，不如簡單?試。macOS系統上，Swap?件路徑是/private/var/vm/swapfifile0。Ian Beer簡單粗暴的?隨機數據覆蓋了該?件：

結果也?較粗暴，內核直接崩潰了[1]。這意味著macOS上在SIP[2] 保護機制并沒有保護這個Swap?件。在處理被破壞的Swap?件時，內核出現了內存錯誤。?膽思考，勇于嘗試，是亙古不變的道理。

3 未預期的共享

共享內存 (Shared Memory) 是操作系統中實現進程間通信的重要?式，通過把相同的物理頁?映射在不同執?體的虛擬地址空間，使雙?都能訪問同樣的物理頁?，不僅能減少物理頁?的使?，也能避免通信過程中傳輸?塊數據，從?提?通信的效率。不過，如果多?對同?塊內存都具有寫權限時，維護內存?致性變得很困難，"競爭寫"也容易引發很多安全問題。

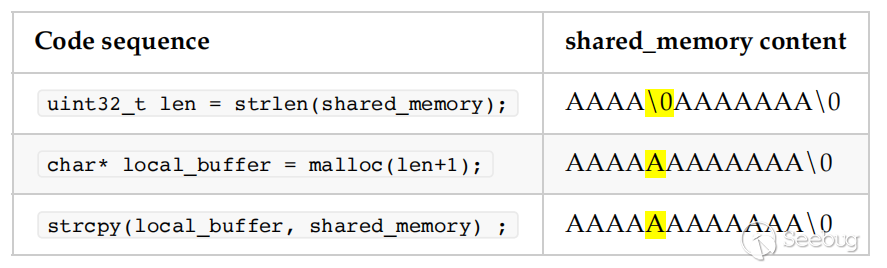

共享內存的雙取 (Double Fetch) 是?類?常典型的安全漏洞成因。下表展?了?個簡單的雙取漏洞：第?個?調?strlen計算共享內存中?個字符串的長度；第??根據該長度分配?個本地堆內存；第三?調用strcpy把共享內存中的字符串復制到新分配的本地內存中。這三?代碼的問題在于，因為C string以\0為截?符，strlen掃描字符串時以第?次遇到的\0計算當前字符串的長度，同樣， strcpy 復制字符串時，直到遇到的\0才會終?復制。?共享內存另?端控制者，可以在strlen和strcpy之間，把第?個\0修改為?零字符，這導致strcpy會復制過多字符到 local_buffer 中，造成堆溢出。

隨著系統復雜性的增?、系統通信層級越來越多，底層開發者與應?開發者針對數據傳輸和使?的視?很難統?，導致很多情況下數據是以?預期的共享內存形式傳遞的，造成很多安全問題。接下來，我們來看?個?預期共享的案例。

3.1 CVE-2017-7047：xpc_data共享內存傳輸

XNU提供了基于Mach Port和Mach Message的靈活通信機制。在MachMessage基礎上，?戶態進?步封裝了libxpc框架，提供了字典、隊列、字符串、純數據等常見數據結構的封裝；在libxpc基礎上，又封裝了NSXPC框架，重點?持遠程對象和?法調?。

圖片

XNU通信架構

2017年，Ian Beer發現，libxpc在傳輸xpc_data時，如果數據長度超過0x4000，會調? mach_make_memory_entry_64創建虛擬內存的mach port，然后將mach port發送出去；接收?收到這個mach port后，調?mach_vm_map將port對應的虛擬內存再映射到本地。具體流程如下圖所?。

圖片

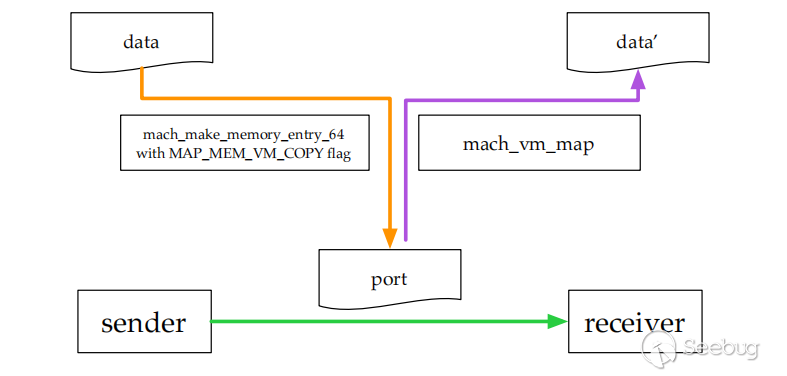

大塊xpc_data傳遞 (發送方使用MAP_MEM_VM_COPY標志)

為避免共享內存的隱患，發送?調? mach_make_memory_entry_64時，使?了 MAP_MEM_VM_COPY標志。結合XNU中的注釋，不難理解使?這個標志位創建mach port過程中，會創建數據的副本。這樣接收?通過mach_vm_map再次映射后，獲得的也是數據副本。這其實是?種將xpc_data以寫時復制(Copy-on-Write, COW)形式傳遞的實現?式，避免了xpc_data的完全共享。

圖片

然?，Ian Beer敏銳地發現，這種COW依賴于發送?創建mach port時指定MAP_MEM_VM_COPY標志。對于"惡意"發送?，完全可以創建?個全共享內存的port，然后發送給接收?。這樣通過mach_vm_map簡單映射獲得的虛擬地址，會和發送?完全共享物理頁?。這樣?來，接收?使?xpc_data時就可能存在雙取問題。

Ian Beer繼續追蹤系統中對xpc_data的不安全使?。NSXPC是在libxpc基礎上，在進程間通信中?持遠程對象和遠程?法調?。在實現中，這些遠程對象和?法調?經序列化后由xpc_data發送。Ian Beer在這個反序列化過程中，把?個雙取問題轉換成了堆溢出，實現了針對任意NSXPC服務的原型攻擊 [4]。

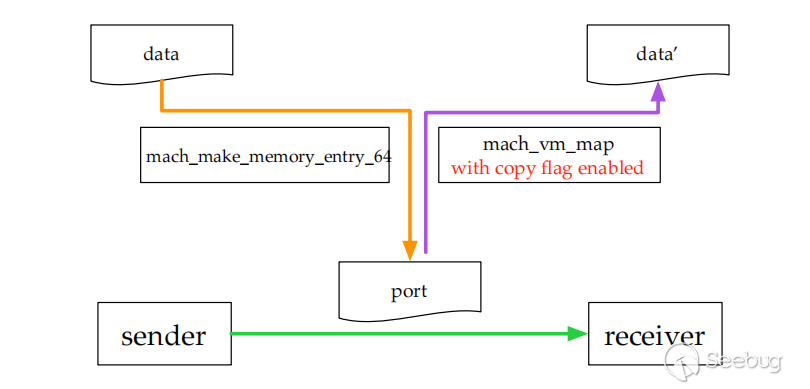

Apple的漏洞修復?案也很清晰。在傳輸xpc_data過程中，不再信任發送?，?是在接收?調?mach_vm_map時，強制開啟copy選項，也就是以COW形式映射。這樣發送?對 xpc_data 的任何修改都不會傳遞到接收?，避免了雙取問題。

圖片

大塊xpc_data傳遞 (接收方強制mach_vm_map使用copy選項)

3.2 IOKit Out-of-line數據

IOKit是XNU的驅動開發框架，提供了?戶態程序、內核、設備之間的通信接口。其中，?戶態程序可以通過 IOConnectCallMethod 接口與內核驅動傳遞數據。當?戶態傳??塊數據時（Out-of-line, OOL），系統會創建 IOMemoryDescriptor，將該段數據映射到內核供驅動使?。然?XNU-3789.31.2版本之前，IOKit開發者沒有意識到，這段數據實際是以共享內存形式存在的。IOKit框架和具體驅動開發者之間并沒有清晰界定OOL數據的存在形態，以?于很多驅動實現中都有雙取漏洞。更多漏洞細節可以參考Flanker的blog [5]。

圖片

OOL 雙取漏洞實例

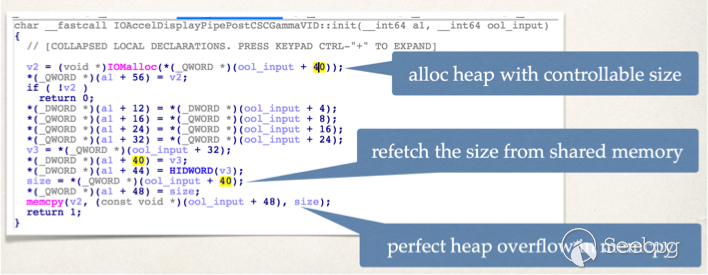

例如，在macOS顯卡驅動中， IOAccelDisplayPipePostCSCGammaVID::init 函數在處理OOL輸?時，會根據OOL內的?個整數調? IOMalloc 分配內存，然后再次讀取該整數?于 memcpy 。這種典型的雙取漏洞造成極容易利?的堆溢出[6]。

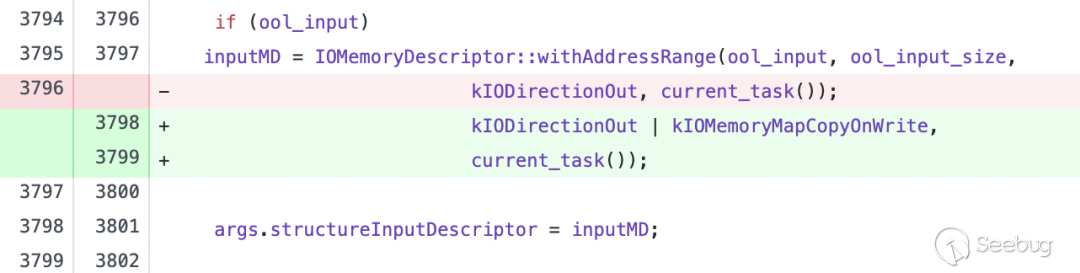

鑒于太多驅動開發者都沒有意識到OOL數據是通過共享內存傳遞的，逐?糾正驅動開發者的代價太?，Apple在XNU-3789.31.2中，直接將OOL數據以COW形式映射。相應的補丁如下。通過使? kIOMemoryMapCopyOnWrite 標志，確保內核獲得的數據副本不會存在雙取問題。

圖片

OOL COW映射補丁

3.3 Apple Neural Engine共享內存問題

IOKit處理OOL時犯過的錯誤，也會反應在單獨的驅動中。除了直接使?OOL數據，IOKit驅動也可以??映射?戶態內存?內核使?。2018年，Apple推出了A12仿?芯?，搭載了強?的神經?絡引擎。相應地，iOS內核中也增加?個H11ANEIn驅動，?于處理神經?絡引擎的相關計算請求。H11ANEIn需要?量異步處理，IOKit框架提供的OOL數據并不適合其計算需求，因此H11ANEIn直接根據?戶態提供的地址創建了 IOMemoryDescriptor 。

不幸的是，H11ANEIn開發者顯然不清楚IOKit的歷史舊賬，在創建IOMemoryDescriptor時，僅使?了 kIODirectionOutIn參數，也就是“讀寫”權限。H11ANEIn在使?這段數據時更加肆意，直接把?個Port指針保存在這段內存。因為這段內存被內核和?戶態共享，?戶態不僅可以直接獲取這個Port指針造成內核地址空間的信息泄漏，也能直接任意替換這個Port指針，通過偽造Port指針獲取內核控制權[7]。這個漏洞?iOS 12版本引?，直到iOS 13.6才被修復；上?IOKit框架處理OOL數據的問題隱藏的更久，這些也印證了?預期共享問題的隱蔽性。

4 復雜的COW

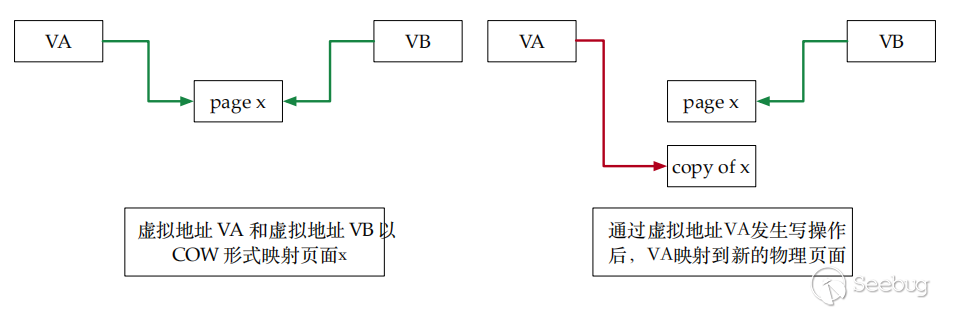

對于?預期共享類型的問題，?個直接的修復?案就是以寫時復制(Copy-on-Write, COW)分享數據。COW是VM?系統的?個經典優化策略，其核?思想是同?個物理頁?可以同時映射在不同進程的虛擬地址空間內，任意??試圖修改物理頁?內容時，系統會為其分配?個原物理頁?的副本頁?，這樣寫操作最終作?在副本頁?，?不會影響原始頁?，從?這個寫操作也不會被另??所感知。COW原理簡單?實現復雜。很多操作系統在COW的實現上出現過問題，例如2016年Linux系統中的臟? (Dirty COW) 漏洞。下?我們看?個XNU中COW相關的安全問題。

圖片

COW 意圖

4.1 既共享又COW (CVE-2017-2456)

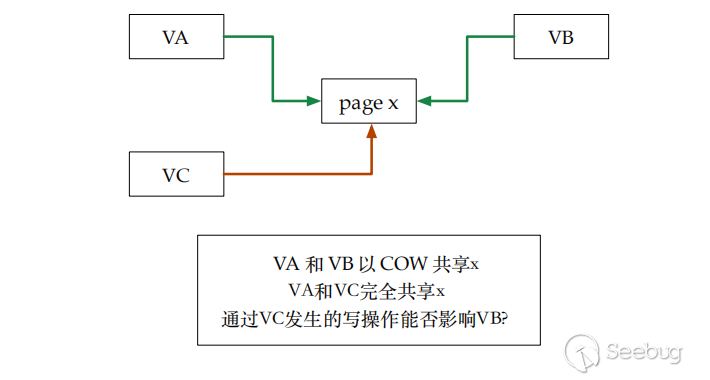

COW通常把?個物理頁?以read-only權限映射到兩個虛擬地址，然后任意?個虛擬地址發?寫操作的時候，系統會捕獲頁?寫異常，在異常處理過程中復制新的物理頁?并更新映射關系。如果虛擬地址VA和虛擬地址VB是COW關系，?虛擬地址VA和虛擬地址VC是完全共享關系，即同?個物理頁?被映射到三個（甚?更多）虛擬地址時，系統如何處理通過虛擬地址VC發?的寫操作呢？這并不是?個容易回答的問題。

圖片

COW 和完全共享同時存在

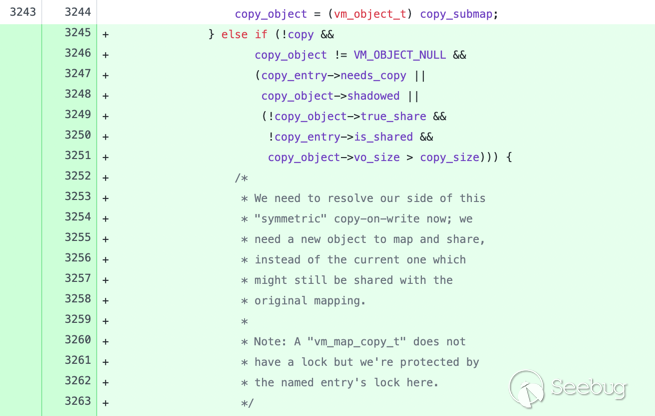

帶著這個疑慮，Lokihardt做了?個測試 [2]。他創建了?個Memory entryport后，通過完全共享的形式把這個內存頁?映射在兩個不同的虛擬地址VA和VC。然后將VA通過復雜消息 Mach Message發送到另?個進程。根據MachMessage的傳遞規則，消息接收?會以COW的形式映射VA對應的物理內存?虛擬地址VB。但是，Lokihardt發現此時在發送?修改VC內容，并不會觸發系統的COW語意；換??之，通過VC的所有寫，在VB端全部可見。Lokihardt基于這個思路，在libxpc反序列過程中發現了內存雙問題，利?雙取引發的內存溢出，實現了對任意libxpc服務的攻擊 (CVE-2017-2456)。在修復這個漏洞時，XNU嚴格檢查了物理頁?是否多重映射，確保COW的?致性。

圖片

CVE-2017-2456的修復

4.2 隱蔽的寫操作

COW實現的?個關鍵點在于：捕獲寫操作。這個問題似乎很簡單，將物理地址以只讀權限映射，寫操作?然就會觸發異常。但是如果寫操作并不是通過虛擬地址來實現，COW就可能出現問題。

iOS設備上配備了專門的協處理器?持快速圖像縮放、?彩轉換等操作。內核中通過?個名為AppleM2Scaler的驅動協調?戶態和協處理器的通信。對于圖像縮放，本質上是?戶態指定?個?標內存區域和?個源內存區域，AppleM2Scaler通知協處理器通過DMA?式直接從源內存區域讀取數據處理后寫??標區域。然?，AppleM2Scaler忽略了?戶態內存的讀寫屬性。這導致?戶態應?可以通過AppleM2Scaler驅動修改任意只讀內存。

這個漏洞?Linux上的臟?漏洞還要嚴重。2018年，陳良利?該漏洞 [8]，在應?程序內存空間內修改了?塊只讀內存；這塊只讀內存本來僅內核可寫，內核在使?這些數據時不再進?驗證；陳良利?AppleM2Scaler篡改這段只讀內存后觸發內核其他漏洞，實現iOS的越獄。

這個漏洞還有很多其他利??式。iOS設備上動態鏈接庫都被提前鏈接保存在?個shared cache?件中。這個shared cache在設備啟動之初，被加載映射到內存中。隨后所有啟動的進程，都會共享這個shared cache內存。當然對于其中的代碼頁?，應?程序僅具有讀+執?的權限。AppleM2Scaler這個漏洞可以直接篡改shared cache代碼頁?，造成在?權限進程中的任意代碼執?。值得?提的是，iOS設備上開啟了強制代碼簽名機制。修改代碼頁?后，必須避免系統對頁?再次進?簽名驗證。這需要通過其他?些技巧阻?被修改的頁?觸發page fault。

除了DMA，系統還可能有其他“隱蔽寫”操作。Jann Horn針對?件映射內存做了?些研究 [9,10]，發現了?些攻擊路徑。例如，把?件映射到內存后，以COW形式分享給另?個進程，此時?件內容緩存在物理內存頁?。當系統內存吃緊時，?件內存頁?會被交換出去；但是Jann Horn發現，當這些內存頁?再次被訪問時，系統會從磁盤中重新讀取?件恢復頁?內容。這就造成了?個攻擊窗口。如果?件來源于攻擊者??加載的?件系統鏡像，攻擊者可以直接修改(pwrite) 這個?件系統鏡像從?修改相應?件內容。這樣從?件中再次恢復物理頁?內容時，物理頁?內容不再與之前頁?內容?致，破壞COW的語意。

4.3 危險的鎖

2018年，Ian Beer 發現XNU在處理COW映射時，有這樣?個優化策略：當?個進程通過mach message把?個虛擬地址VA對應的內存以COW形式發送出去，并且在mach message中指明消息發送后就在本地釋放虛擬地址VA時，XNU會忽略COW?直接把 VA對應的內存項移到接收?，省掉了將內存變為COW所需的頁?權限修改的過程。

然?，這個優化策略實現的過程中存在條件競爭 [11]，導致?個進程可以同時把VA發送給另?個進程和??。這樣另外?個進程和??進程都作為這個VA的接收?，都會獲取這個VA對應內存的訪問權限；?根據優化策略，這兩次接受都不會激活COW復制。Ian Beer利?這個特性，在A12機型上重現了上?Lokihardt針對libxpc反序列化的雙取漏洞攻擊。

Ian Beer在2018年12?報告了這個問題，Apple在2019年初對該問題做了?次修復。差不多時隔?年后，2019年10?Ian Beer再次分析這個漏洞時，發現由于條件競爭的復雜性，Apple的這次修復并不完整。Ian Beer再次提交了PoC。根據Ian Beer 的報告，Apple在2020年初再次對漏洞修復。

5 結語

本?回顧了XNU在VM管理層?的?些歷史漏洞，尤其是圍繞COW實現的各個環節，分析了各種的漏洞成因。盡管這些漏洞已經修復，其實還有很多開放性問題是本?沒有解答的。例如，Apple針對這些漏洞的修復是否完備？有沒有其他途徑繞過這些修復？隨著系統功能的不斷變化，會不會再次引?未預期的共享？除了?件映射內存和DMA，系統中是否還存在隱蔽的寫操作繞過COW？現有的COW實現是不是還有漏洞？希望這些問題能引發?家的思考，激發?家靈感去尋找新的安全問題。
