Black Hat USA 2021 議題分享——莫比烏斯環：探索 Hyper-V 攻擊面

作者：洪禎皓@螞蟻安全實驗室
原文鏈接：https://mp.weixin.qq.com/s/TMe_Qxh4CZB3L0GiA1hbqA

近日，螞蟻安全光年實驗室洪禎皓的議題《Mobius Band Explore Hyper-V Attack Interface through Vulnerabilities Internals》入選全球最頂級的極客大會Black Hat USA 2021，該議題重點分享了微軟Azure云的虛擬化解決方案Hyper-V的新型攻擊面。

虛擬化軟件作為業務和硬件的連接橋梁，一旦被發現漏洞，很可能橫向影響多臺虛擬機，縱向影響業務軟件及物理機安全。Hyper-V作為微軟虛擬化解決方案的代表，微軟對其安全漏洞的獎金高達25萬美金，可見微軟對其安全性的重視與信心，業內相關的研究資料也是鳳毛麟角。

本篇議題首先介紹了Hyper-V的基本架構，以及Guest中的數據是如何傳輸到Host中的Hyper-V組件并加以解析的。然后通過和Windows平臺上EOP漏洞利用的比較，總結出Hyper-V在安全研究中存在的難點。議題中還公開了三個已經修復的Hyper-V RCE漏洞，這三個漏洞都可以在Guest中觸發，并可導致Hyper-V Host執行任意代碼。通過探究這些漏洞的成因和觸發方式，讀者將了解到Hyper-V的多個攻擊面。

01 Hyper-V架構介紹

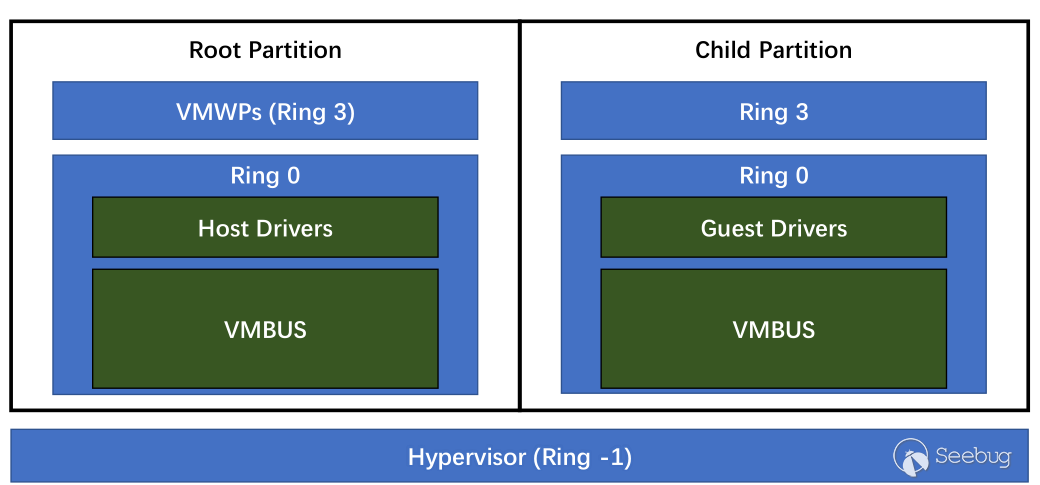

Hyper-V總體架構如下：

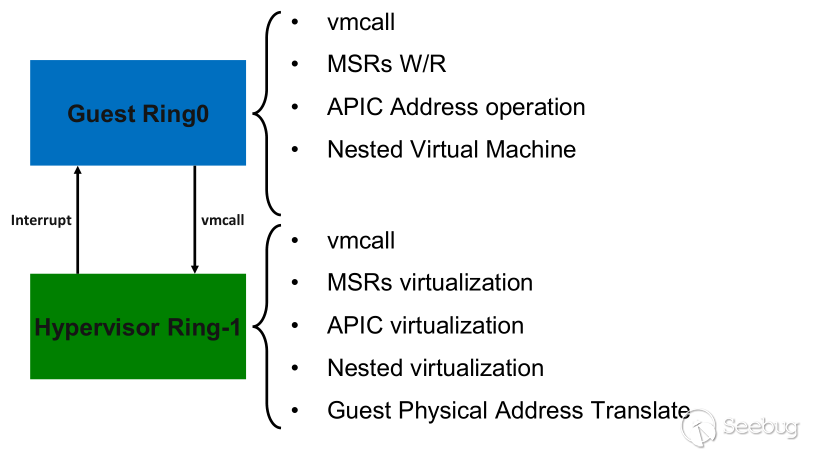

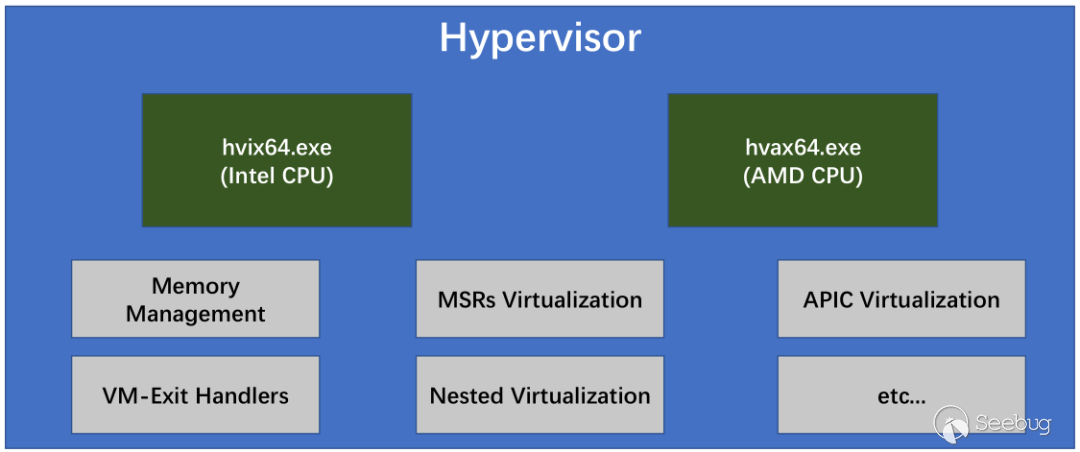

Hyper-V的Hypervisor架構如下：

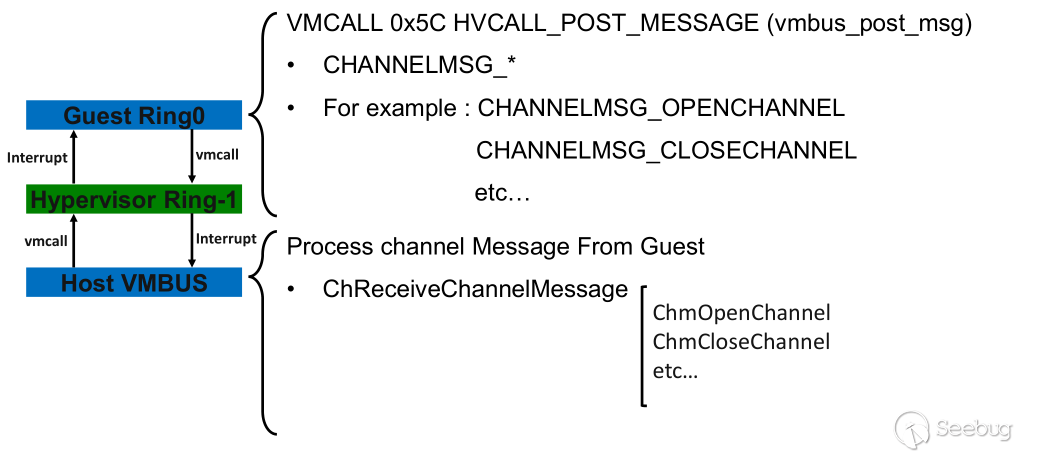

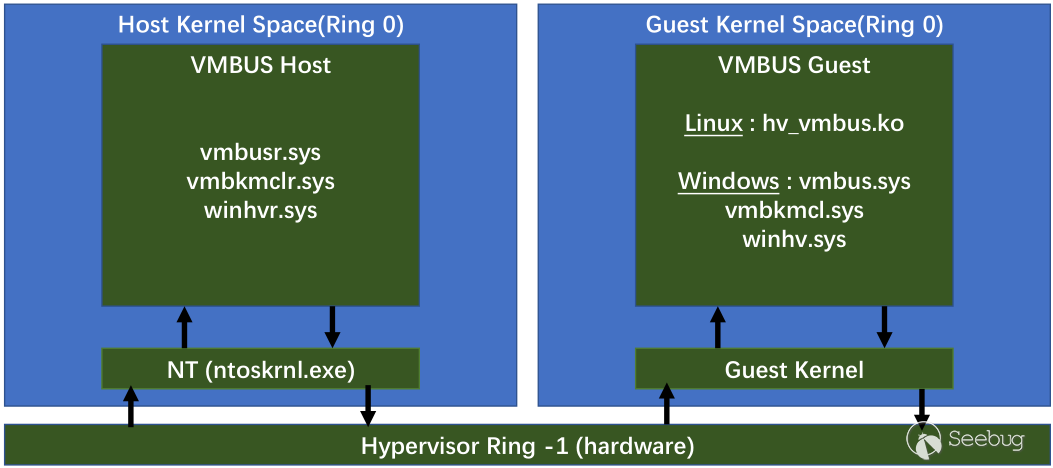

Hyper-V的VMBUS架構如下：

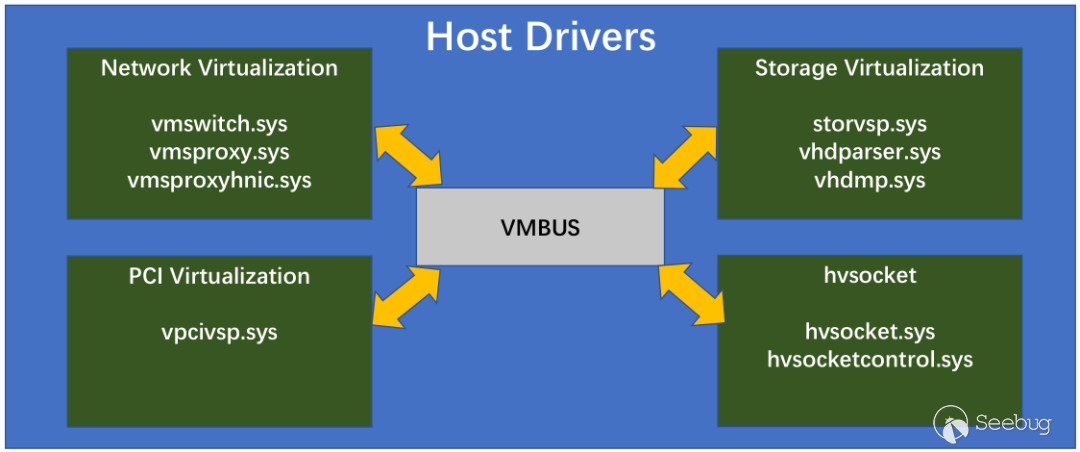

Hyper-V中的Host Driver架構如下:

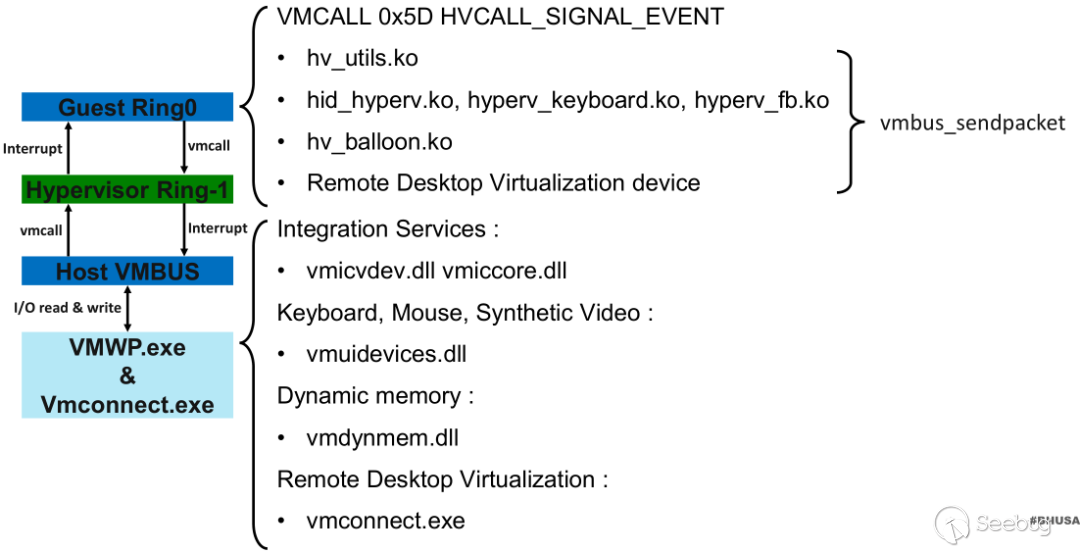

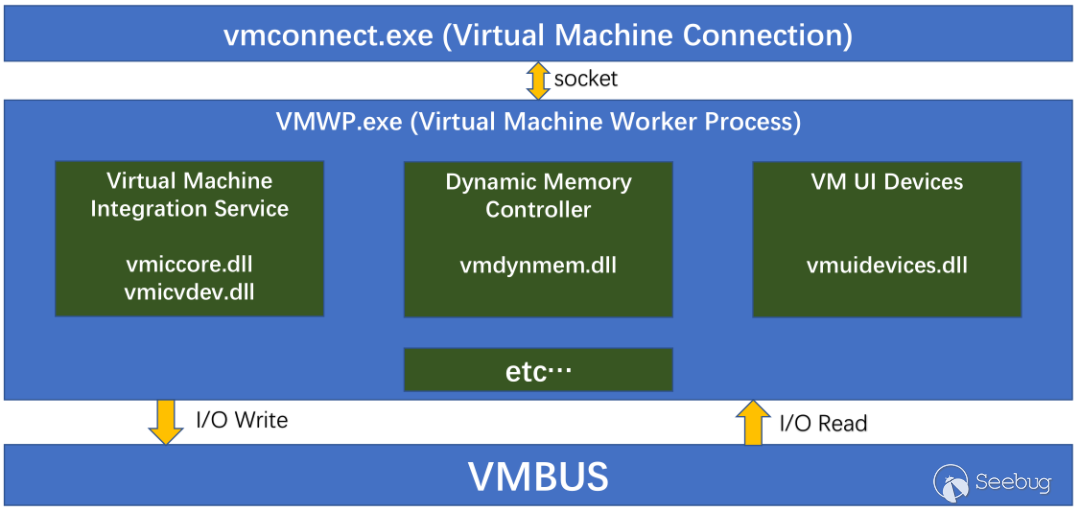

Hyper-V的Ring3架構如下：

02 Hyper-V Guest和Host之間如何通信

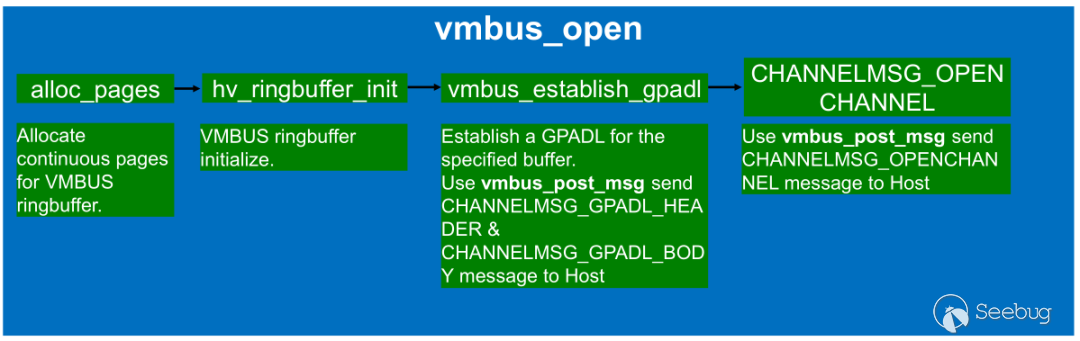

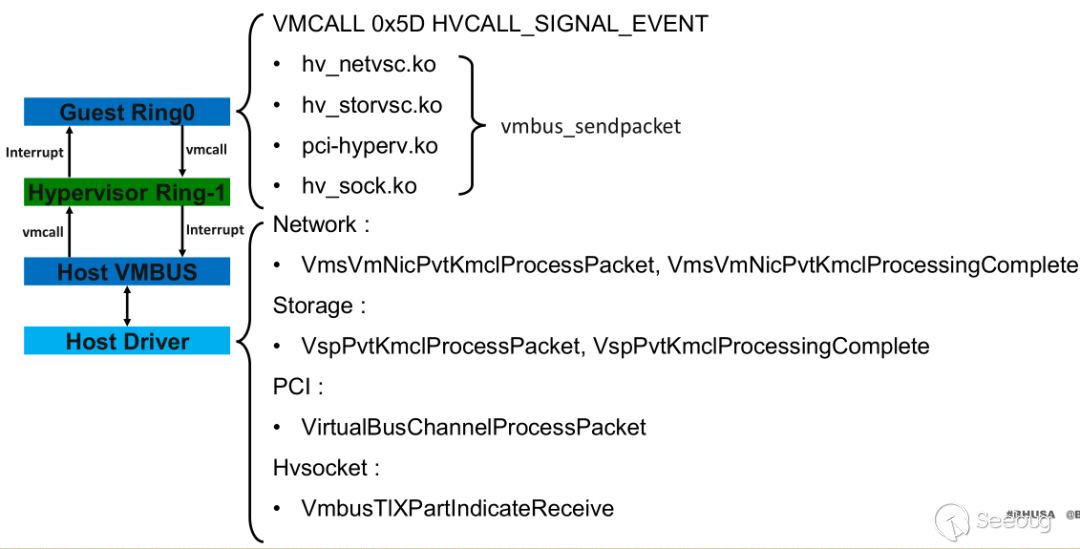

Hyper-V Guest和Host之間的通信依靠VMBUS組件。在Guest中，vmbus_open函數用來初始化Guest中的VMBUS Channel。vmbus_open函數的流程如下：

vmbus_sendpacket函數被Guest用來向Host發送數據，vmbus_on_event函數被Guest用來接收Host發來的數據。

下面介紹在Host中的VMBUS，這里有兩個重要的函數：vmbkmclr!KmclpVmbusManualIsr和vmbkmclr!KmclpVmbusIsr。

vmbkmclr!KmclpVmbusManualIsr用來分發Guest數據到Host驅動，vmbkmclr!KmclpVmbusIsr用來分發數據到Host用戶態組件。

下面是Guest數據到Host驅動的路徑，這里拿storvsp驅動為例。

下面是Guest數據到Host用戶態組件的路徑，這里拿vmiccore組件為例。

03 Hyper-V安全研究的難點

這里我們用Win32k!EngRealizeBrush整數溢出漏洞（MS17-017）比較Hyper-V在安全研究中的難點。

在攻擊面層面上，傳統的EoP漏洞可以使用的系統API很多，并且Ring0中的驅動可以直接從用戶態地址讀取數據。而Hyper-V中，沒有可以使用的系統API，所有的數據都通過VMBUS傳輸，Ring0中的驅動無法直接從Guest地址中讀取數據。

在內核對象的分配和釋放層面上，傳統的EoP漏洞有很多內核對象可以利用、很容易控制內核對象的分配和釋放、通過利用內核對象構造讀寫原語也相對容易。在Hyper-V中，目前還在尋找適合用作漏洞利用的內核對象、對內核對象的釋放與分配無法做到直接的控制，也無法做到直接控制分配與釋放的時機、某些內核對象中只有很少的內容可以從Guest中控制。

在TOCTTOU類型的漏洞層面上，傳統的EoP需要滿足兩個基本點，第一是內核模塊取到一個用戶態的指針，第二是從這個用戶態指針中獲取數據超過兩次。但在Hyper-V中，所有的數據都通過VMBUS機制傳輸，Ring0組件無法直接通過Guest中的地址讀取到數據。

04 漏洞細節

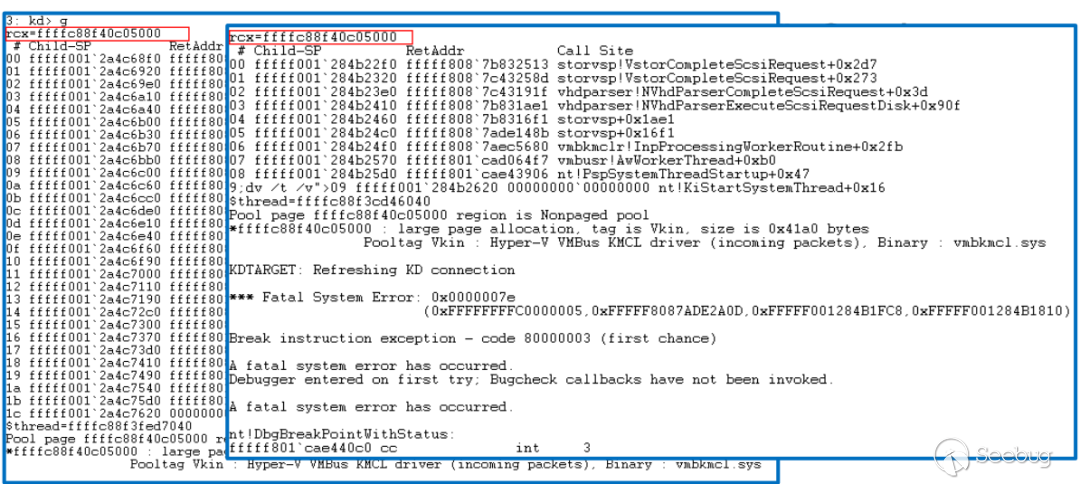

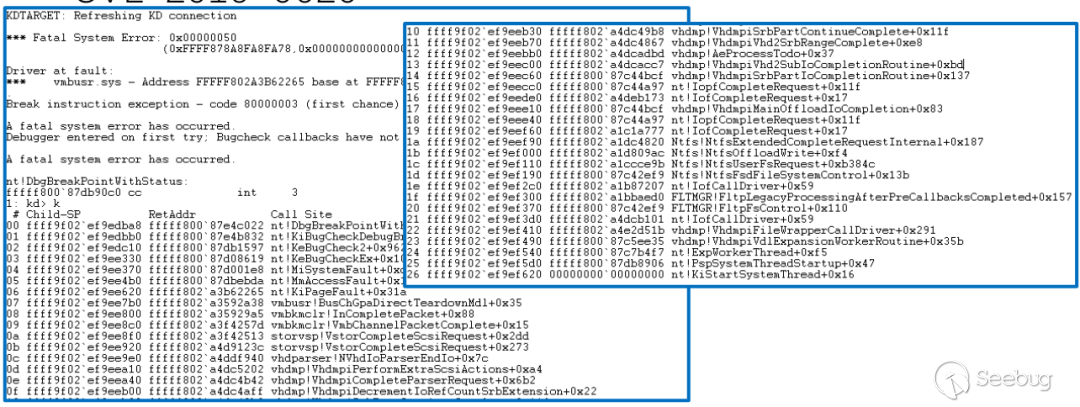

這個漏洞編號為CVE-2019-0620，下面是觸發這個漏洞的棧回溯。

發生這個漏洞的根源在調用vmbkmclr!VmbChannelPacketComplete函數時，兩次調用中使用了相同的第一參數。

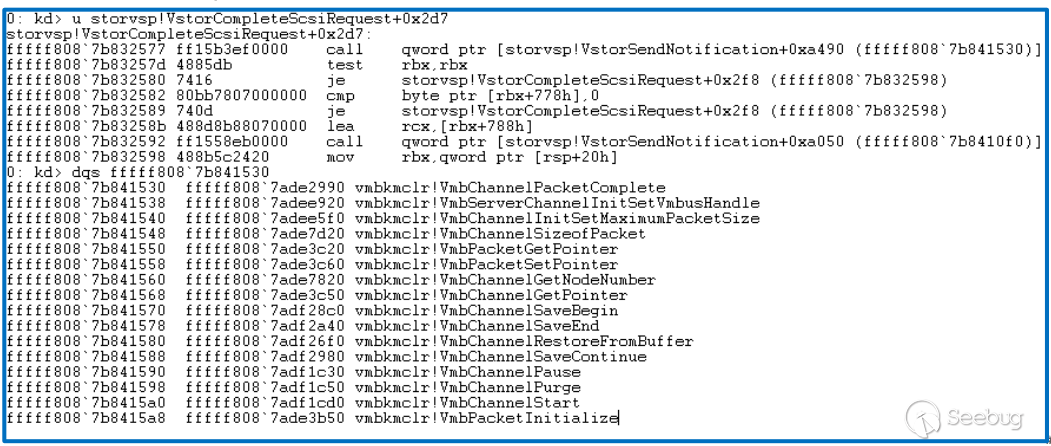

我們在WinDbg中下斷點，并且進行調試。

斷點內容為：bp storvsp!VstorCompleteScsiRequest+0x2d7 "r @rcx;k;r @$thread;!pool @rcx;.echo ; g"。

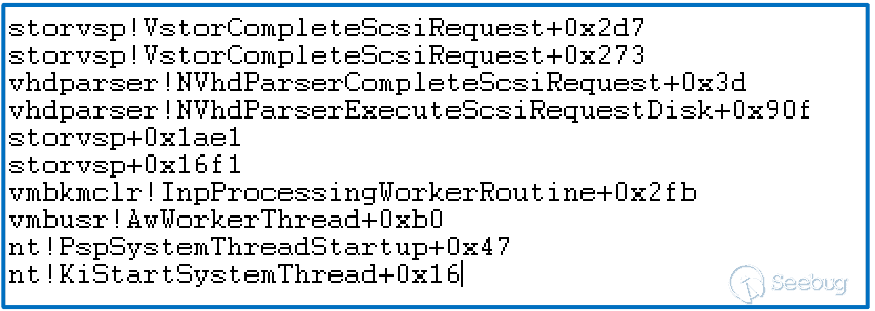

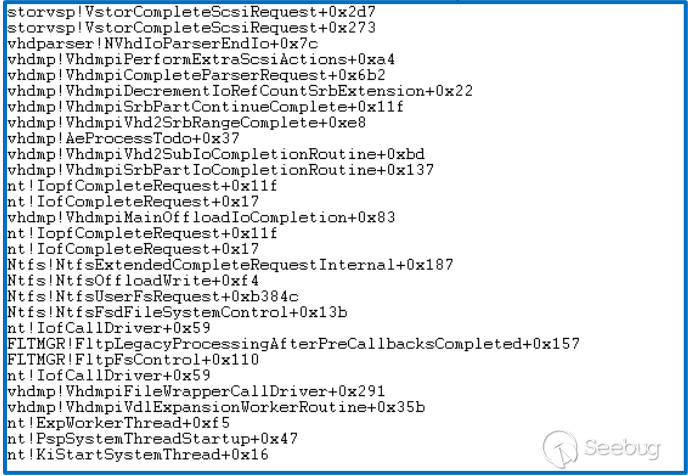

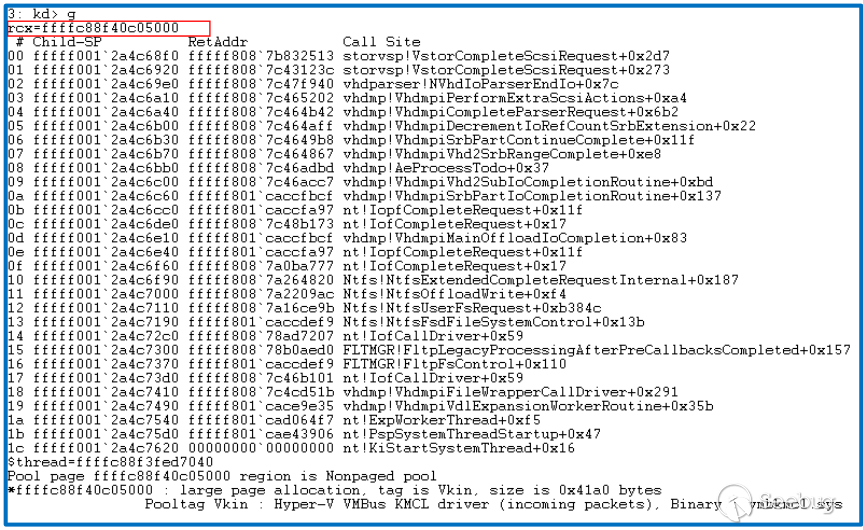

下面的棧回溯在正常流程中被觸發：

下面的棧回溯只有在vhdmp!VhdmpiPerformExtraScsiActions函數的第二參數偏移0x08處的內存不為NULL時被觸發。

使用vhdmp!VhdmpiScsiCommandWriteUsingToken和vhdmp! VhdmpiScsiCommandCopyOperationAbort函數可以間接的將vhdmp!VhdmpiPerformExtraScsiActions函數的第二參數偏移0x08處的內存寫入一個指針，并觸發如下棧回溯。

vhdmp!VhdmpiScsiCommandWriteUsingToken和vhdmp! VhdmpiScsiCommandCopyOperationAbort函數的上層調用是vhdmp!VhdmpiScsiCommandCopyOperations。

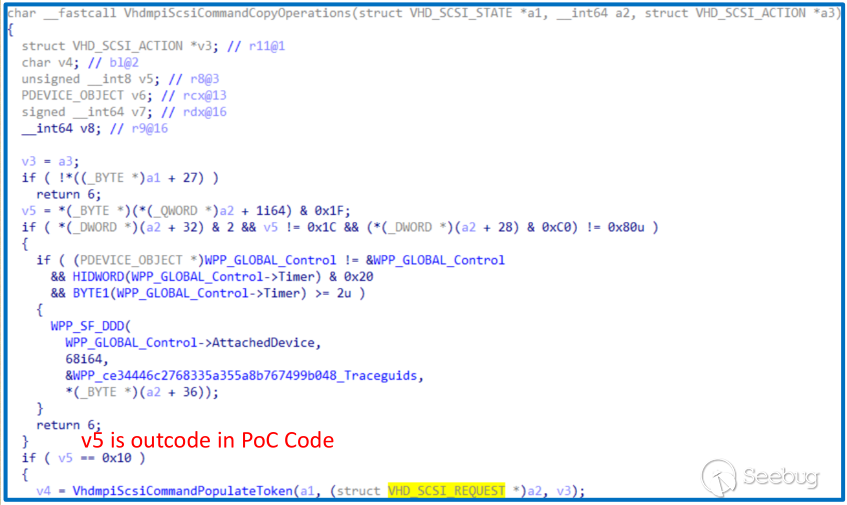

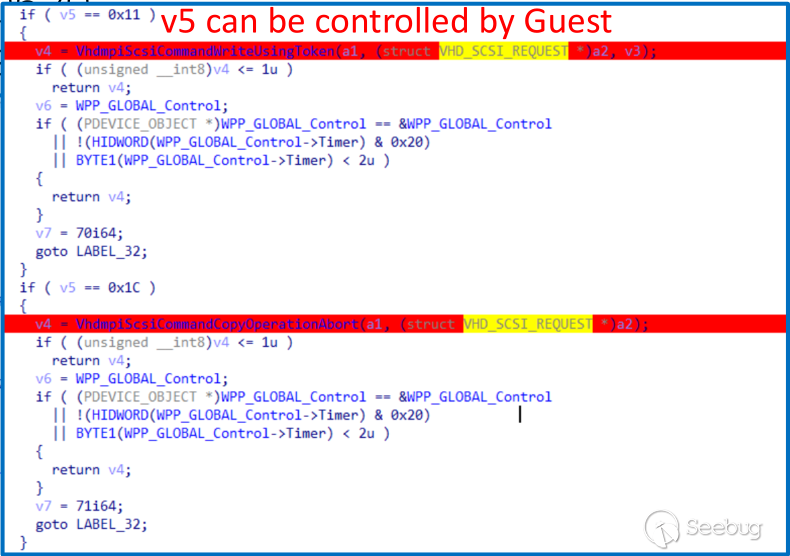

如圖所示，v5可以通過Guest控制。

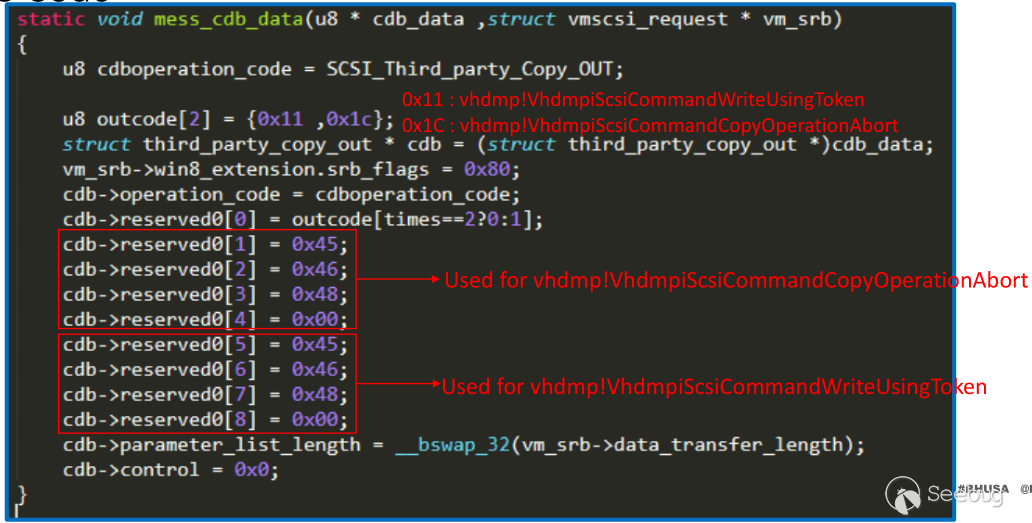

POC代碼節選如下：

下個漏洞的編號為CVE-2019-0720。下面是崩潰時的現場。

RtlDeleteElementGenericTableAvl函數的第二參數是RtlLookupElementGenericTableAvl函數的返回值。

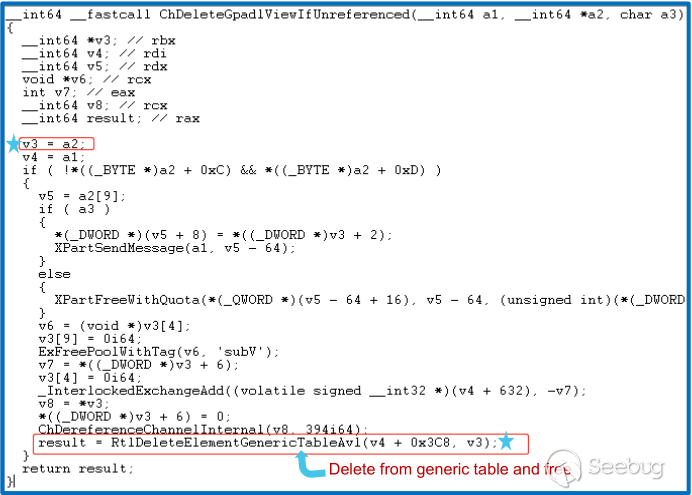

RtlDeleteElementGenericTableAvl函數從generic table中刪除一個特定的元素并且隨后釋放掉這個特定元素。vmbusr!ChUnmapGpadlView函數的第二參數是gpadl_handle，gpadl_handle可以被Guest控制。

vmbusr!ChUnmapGpadlView函數運行在多線程的環境中，也就是多CPU環境中。vmbusr!ChUnmapGpadlView函數的第二參數也就是gpadl_handle可以被Guest控制，并且該函數第一參數可以被我們使用的channel控制。

假設有如下的情況：

1、有兩個線程ThreadA和ThreadB，運行在不同的CPU上。

2、ThreadA和ThreadB同時運行到vmbusr!ChUnmapGpadlView函數。

3、這兩個線程調用vmbusr!ChUnmapGpadlView函數使用同樣的參數。

4、ThreadA比ThreadB要快一點點。

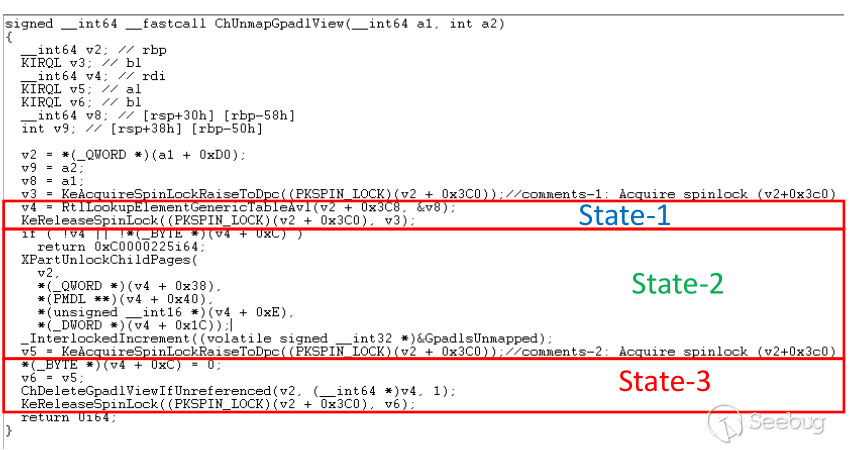

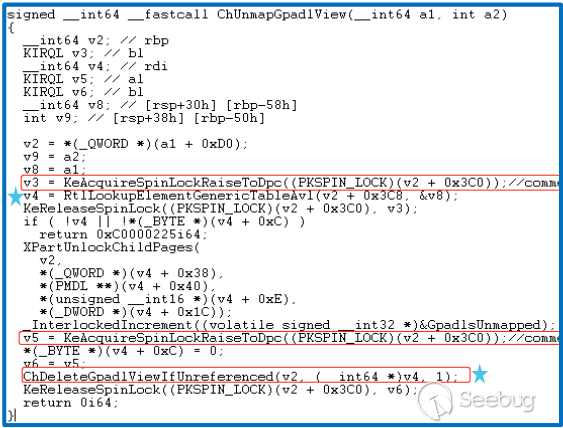

我們把vmbusr!ChUnmapGpadlView函數分為三個狀態。如下圖：

第一步，ThreadA首先會獲取到自旋鎖，ThreadA處于狀態1并持有鎖。同時，ThreadB也會試圖獲取并等待鎖。

第二步，ThreadA調用函數RtlLookupElementGenericTableAvl并返回指針A，然后ThreadA釋放掉自旋鎖。

第三步，ThreadB會獲取到相同的鎖，ThreadA現在在試圖獲取并等待鎖。這個時候，ThreadA在狀態2，ThreadB在狀態1并且持有鎖。

第四步，ThreadB調用RtlLookupElementGenericTableAvl函數并且返回指針B，然后ThreadB釋放掉自旋鎖。因為兩個線程調用vmbusr!ChUnmapGpadlView函數使用了相同的參數，所以指針A和指針B是相同的。

第五步，ThreadA會獲取到第二個自旋鎖，然后調用vmbusr!ChDeleteGpadlViewIfUnreferenced函數并且釋放掉指針A指向的內存，并且將指針A從generic table中刪除。最后，ThreadA會釋放掉自旋鎖。現在，ThreadB在狀態2，ThreadA在狀態3。

第六步，ThreadB獲取到第二個自旋鎖，然后調用函數vmbusr!ChDeleteGpadlViewIfUnreferenced釋放到指針B指向的內存，并且將指針B從generic table中刪除。

因為指針A和指針B相等，所以vmbusr!ChDeleteGpadlViewIfUnreferenced函數使用了一個已經釋放掉的內存作為第二參數，然后，發生UAF。

所以，如果我們想觸發這個問題，必須要有兩個必要條件：1、有兩個互不干擾的線程運行到vmbusr!ChUnmapGpadlView函數。2、兩個線程調用vmbusr!ChUnmapGpadlView函數擁有相同的參數，即gpadl_handle相同。

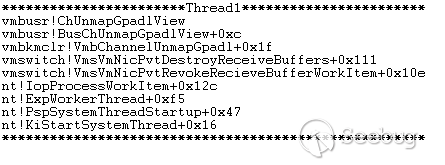

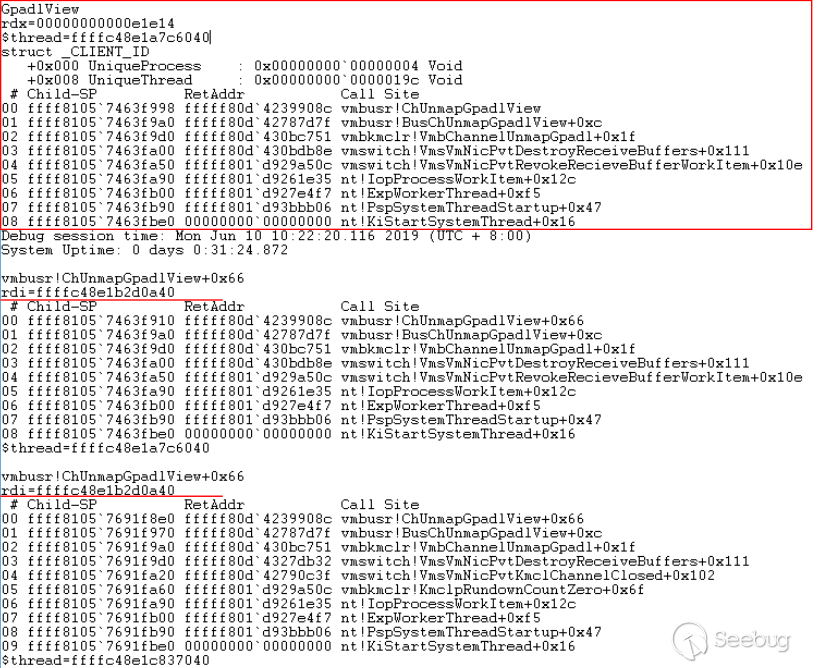

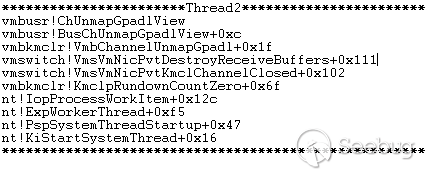

幸運的是，我找到了兩個不同的線程調用vmbusr!ChUnmapGpadlView函數，并且可以控制它們變成兩個互不干擾的線程。下圖是這兩個線程的棧回溯。

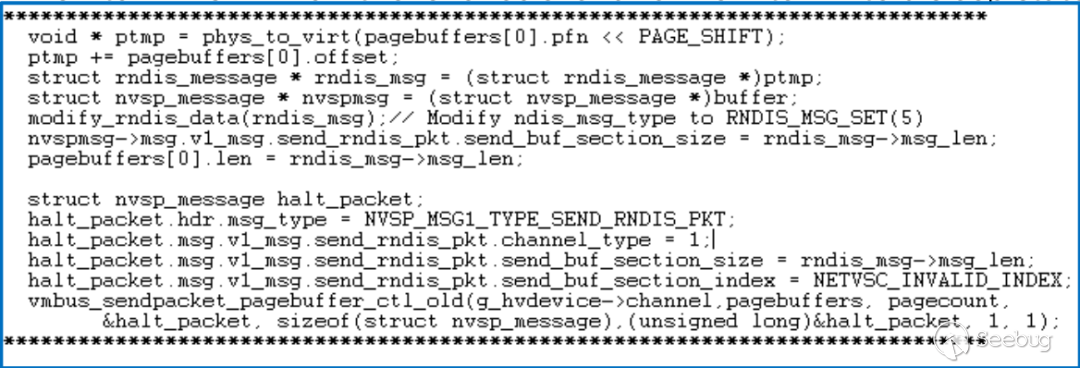

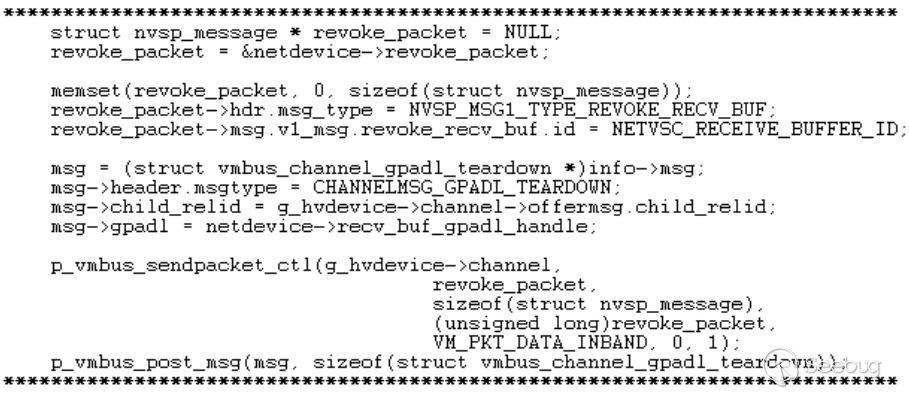

Thread1可以通過向宿主機發送NVSP_MSG1_TYPE_REVOKE_RECV_BUF消息和CHANNELMSG_GPADL_TEARDOWN消息觸發。代碼節選如下：

Thread2可以通過模擬按下虛擬機的reset鍵觸發。代碼節選如下：

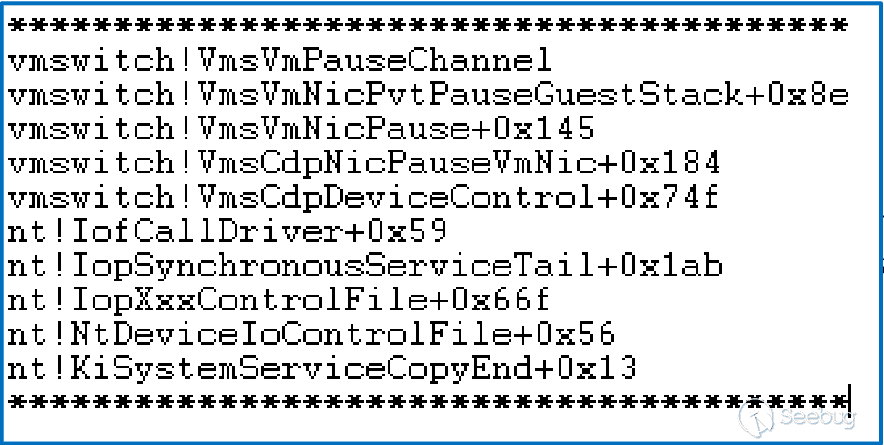

并且，efi.rest_system會觸發一個重要的線程去控制Thread1和Thread2變成兩個互不干擾的線程。下面是這個重要線程的棧回溯：

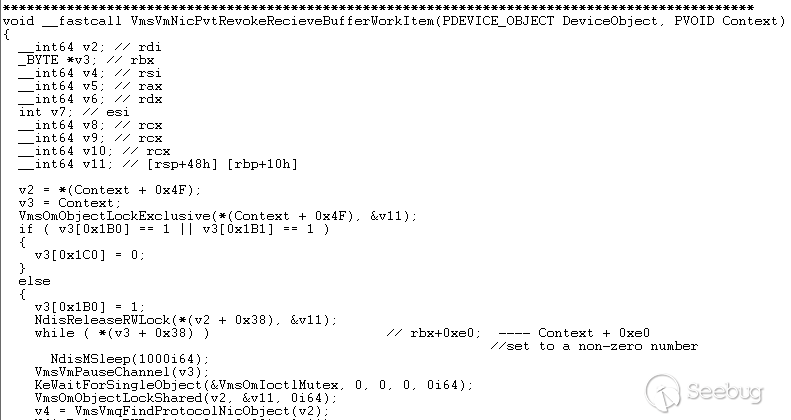

這個重要的線程需要在Thread1和Thread2前運行，所以我們需要使用下面的代碼來設置vmswitch!VmsVmNicPvtRevokeRecieveBufferWorkItem函數進入睡眠狀態。

POC代碼的原理是設置vmswitch!VmsVmNicPvtRevokeRecieveBufferWorkItem函數的第二參數偏移0xe0處的內存設置成非0，并且vmswitch!VmsVmNicPvtRevokeRecieveBufferWorkItem函數會進入睡眠狀態直到第二參數偏移0xe0處的內存設置成0。幸運的是，我們也可以調用efi.rest_system把第二參數偏移0xe0處的內存設置成0。

現在，我們可以創建兩個互不相干的調用vmbusr!ChUnmapGpadlView函數的線程了。

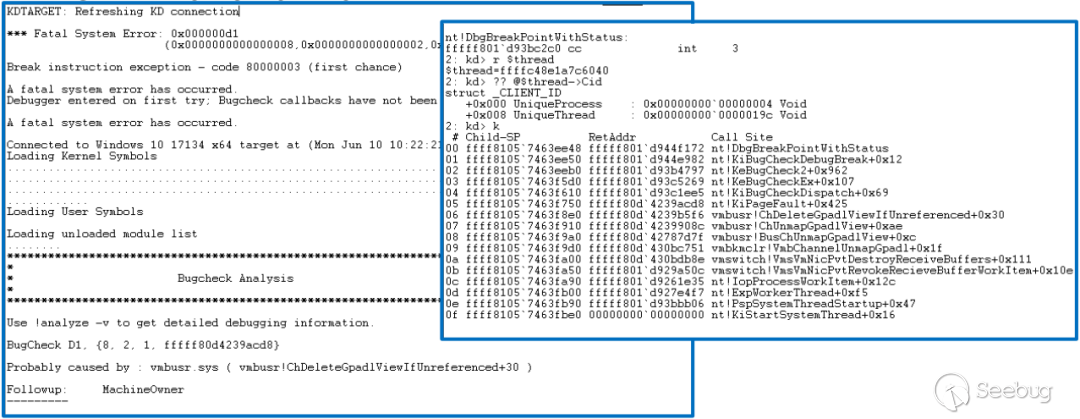

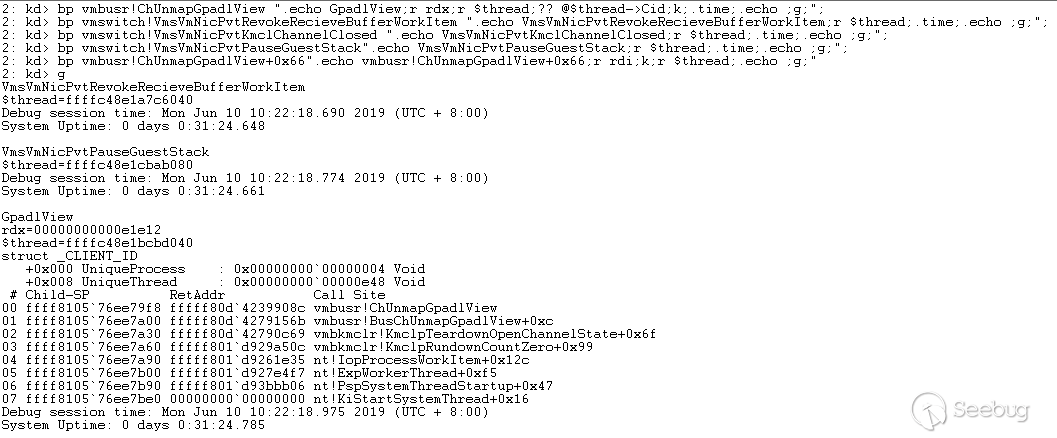

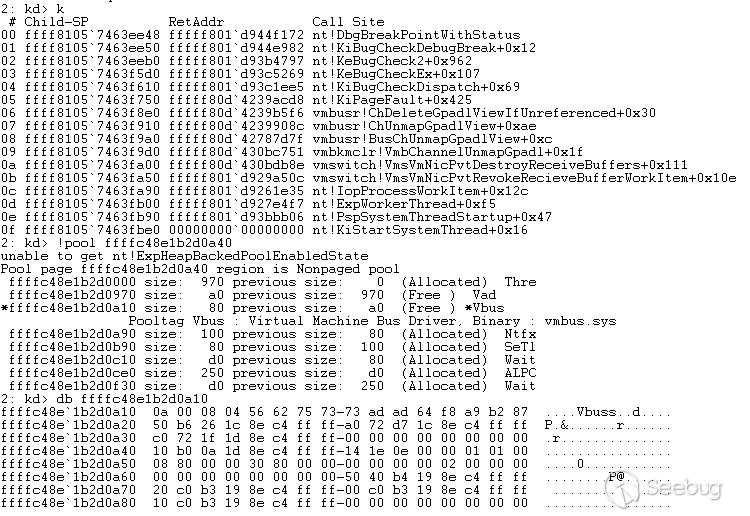

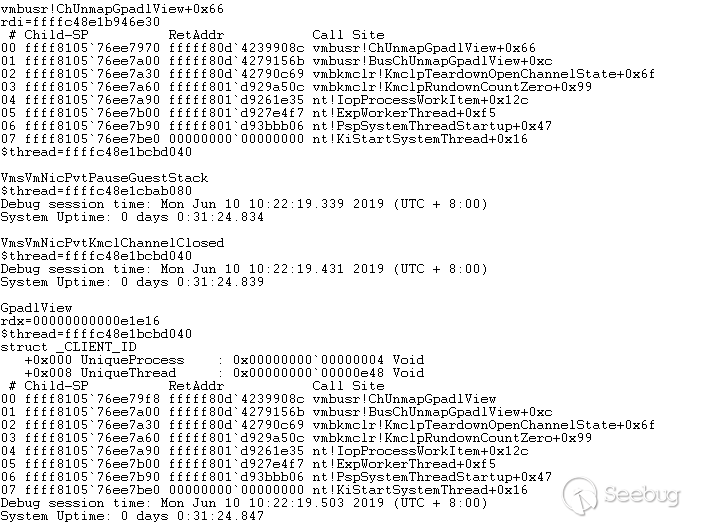

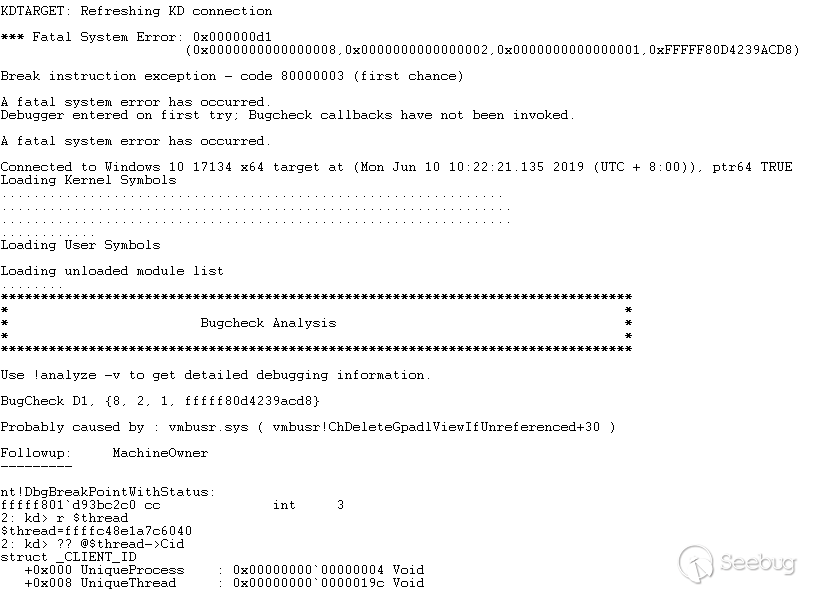

下面是這個漏洞的觸發和調試過程。

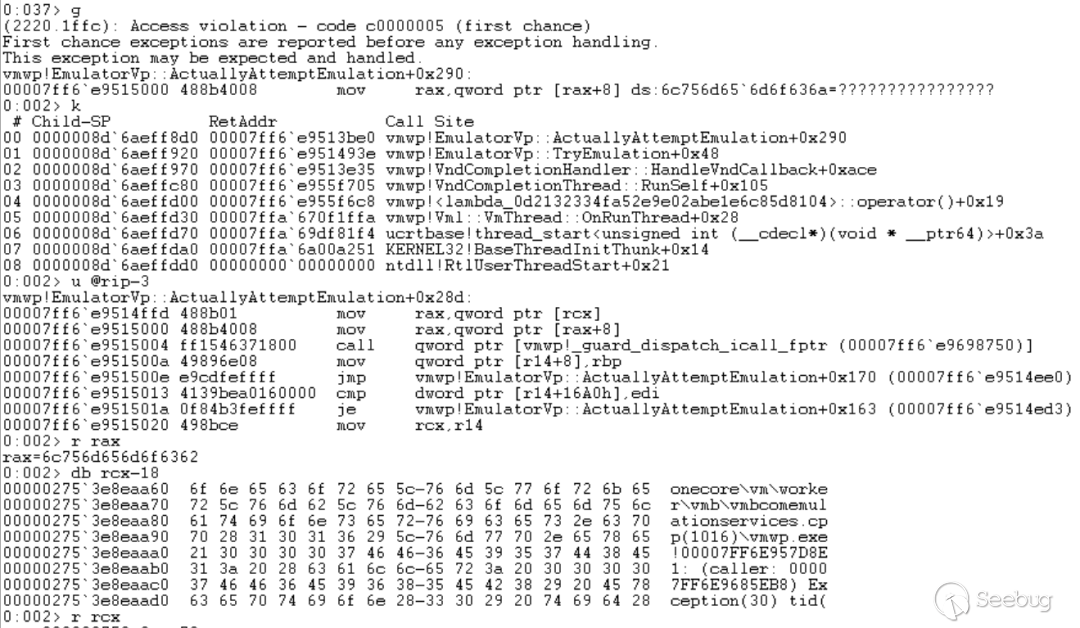

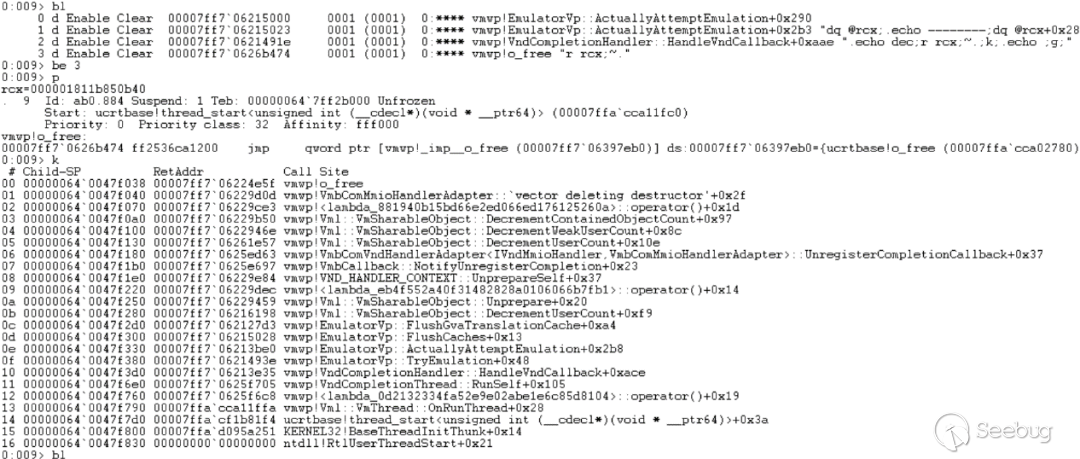

最后一個漏洞是CVE-2020-16891，下面是這個漏洞崩潰時的現場。

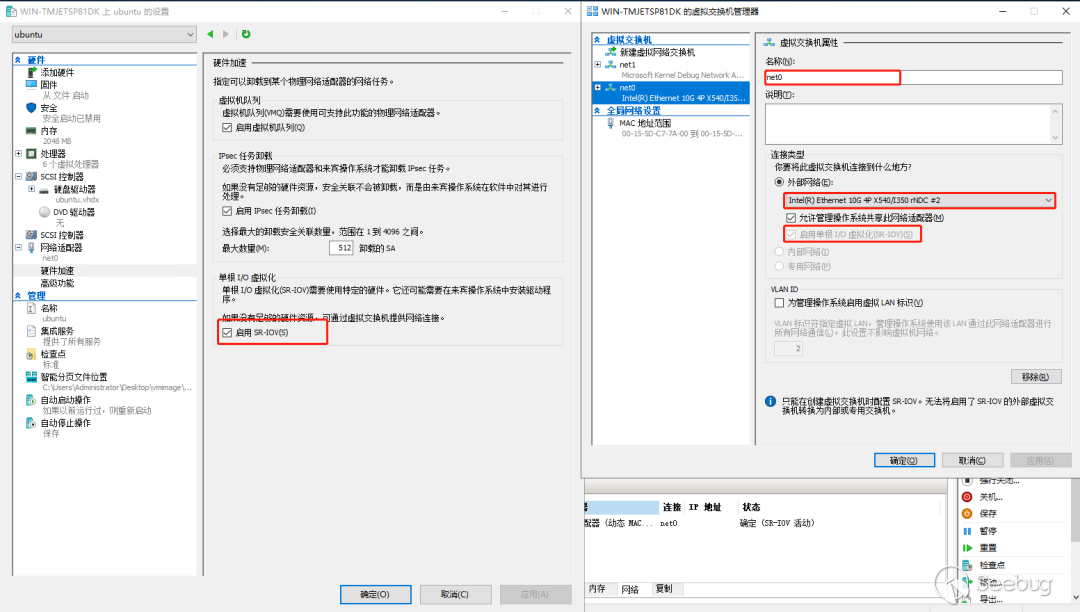

這個漏洞觸發需要使用windows server系列的操作系統，而且需要如下設置。在網卡的選擇上，我使用了Intel(R) Ethernet 10G 4P X540/I350 rNDC #2網卡。

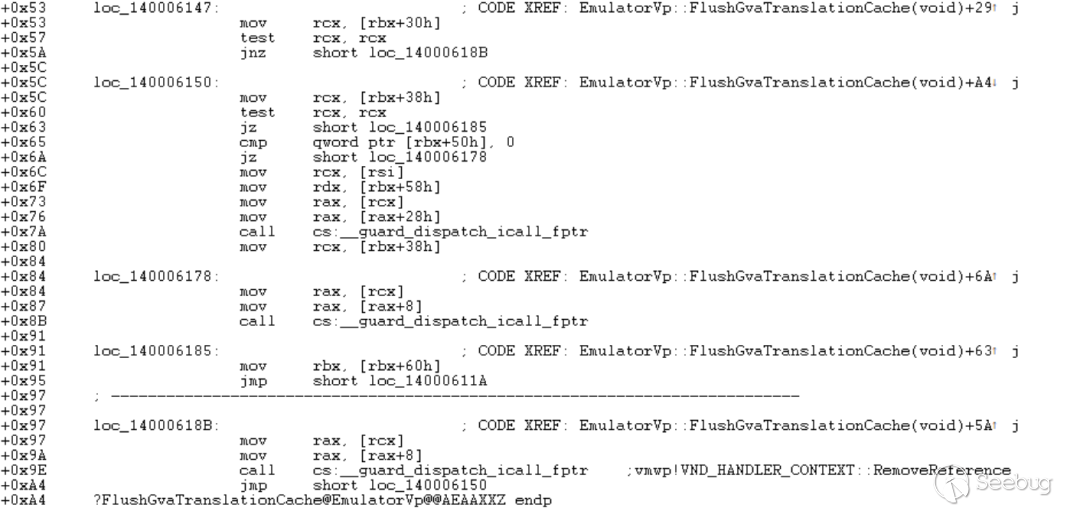

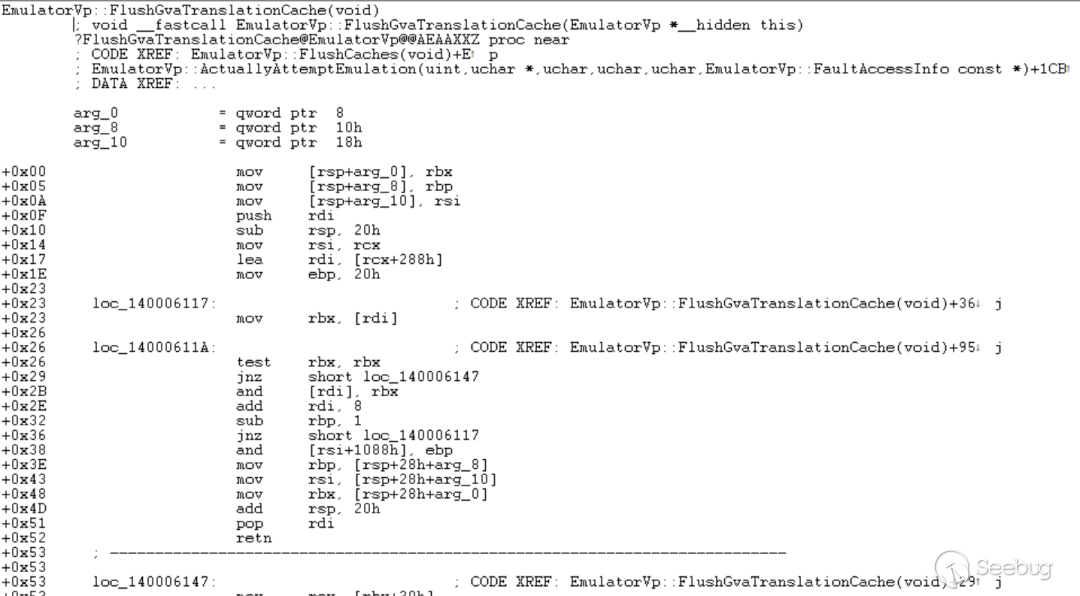

這個問題發生在vmwp!EmulatorVp::FlushGvaTranslationCache函數中，這個函數如下圖所示。

在偏移0x9E處，vmwp!EmulatorVp::FlushGvaTranslationCache函數會調用vmwp! VND_HANDLER_CONTEXT::RemoveReference函數。在vmwp! VND_HANDLER_CONTEXT::RemoveReference函數中會調用vmwp!Vml::VmSharableObject::DecrementUserCount函數，如果函數vmwp!VND_HANDLER_CONTEXT::RemoveReference第一個參數偏移-0x50處的值為1的話，vmwp!Vml::VmSharableObject::DecrementUserCount將會釋放掉一個VmbComMmioHandlerAdapter對象，這個對象的大小為0xb0。

函數vmwp!VND_HANDLER_CONTEXT::RemoveReference第一個參數偏移-0x50處的值為一個引用計數器的地址，如果這個引用計數器的值為1，一個VmbComMmioHandlerAdapter對象就會被釋放。在下面的文章中，我將這個引用計數器稱為KEY_REF_COUNTER。

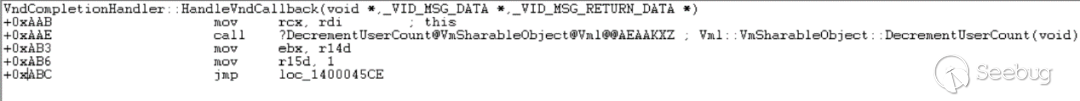

我們發現，調用vmwp!VndCompletionHandler::HandleVndCallback函數也可以減少上文中提到的KEY_REF_COUNTER。在vmwp!VndCompletionHandler::HandleVndCallback函數偏移0xAAE位置處，調用了Vml::VmSharableObject::DecrementUserCount函數。如圖。

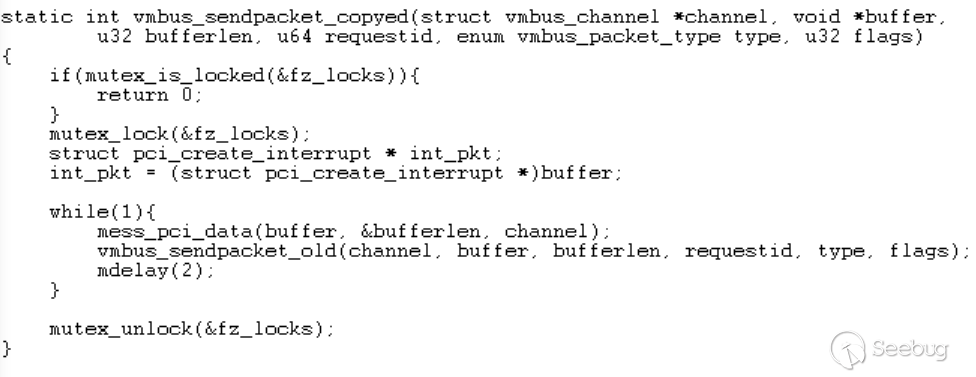

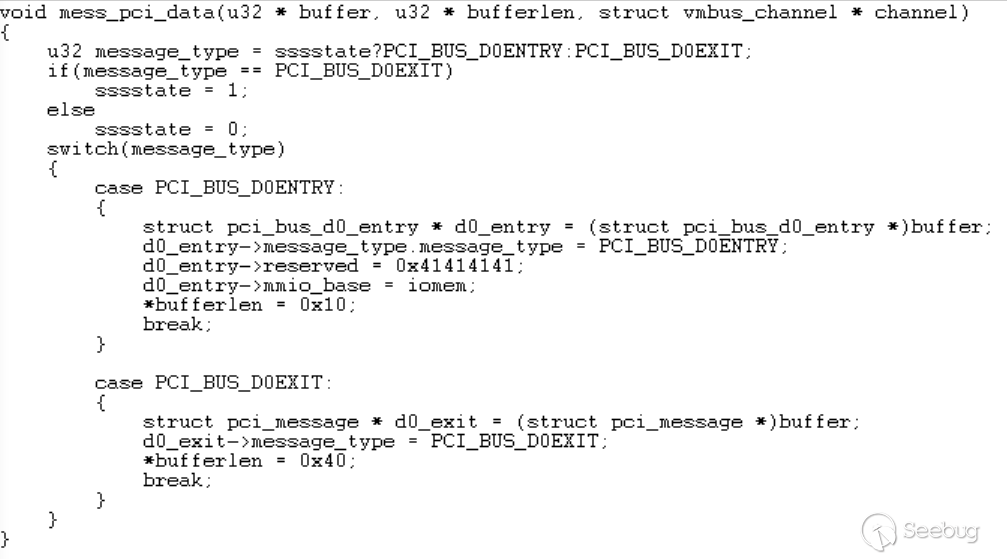

我們可以通過構造下面的POC代碼，控制vmwp.exe進程運行到vmwp!VndCompletionHandler::HandleVndCallback函數偏移0xAAE位置處。

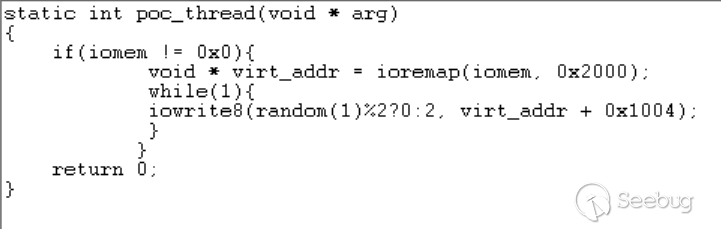

下面的POC代碼用來控制vmwp.exe進程運行到vmwp!EmulatorVp::FlushGvaTranslationCache+0x9e位置處。

但是，這個virt_addr+0x1004地址代表著什么呢？經過查閱Linux Kernel代碼，我發現這個地址可能代表著PCI_COMMAND的地址，向其中寫入2和0分別代表著開啟和關閉內存空間響應這個功能。

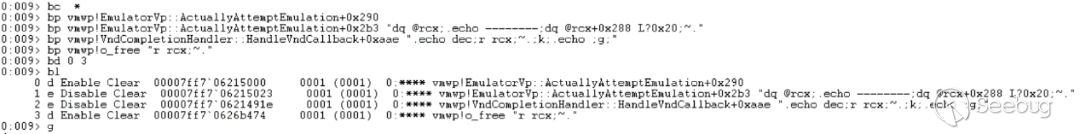

下面我們觸發并且調試這個漏洞。下面是斷點信息。

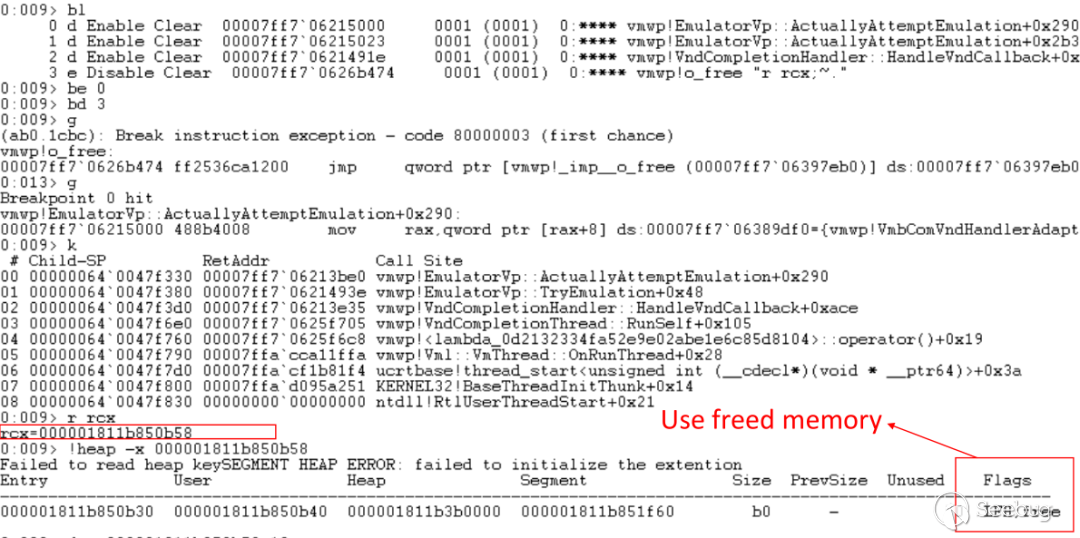

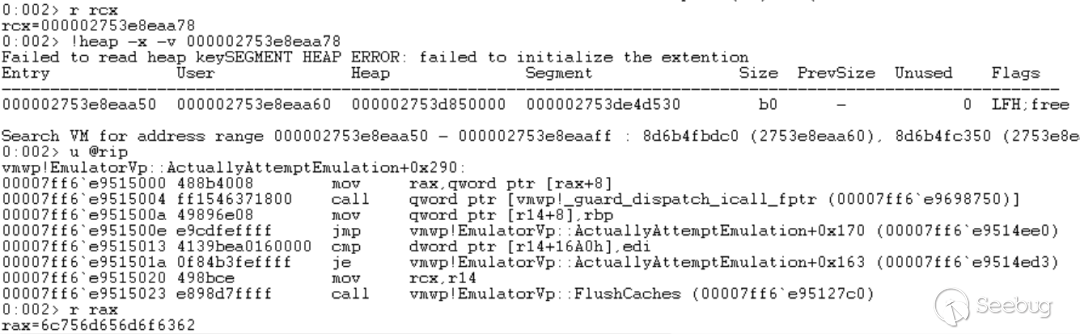

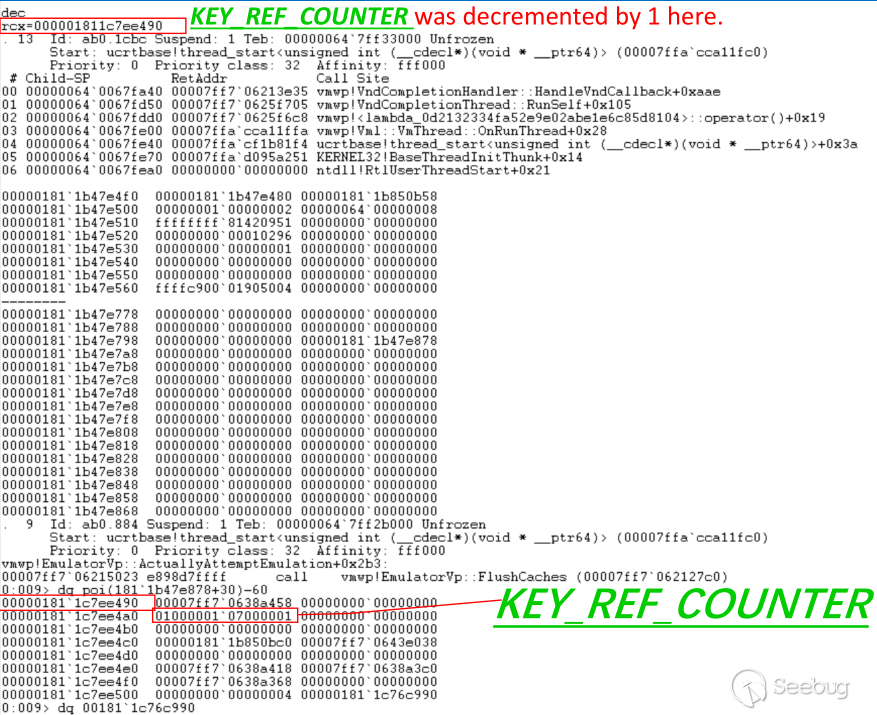

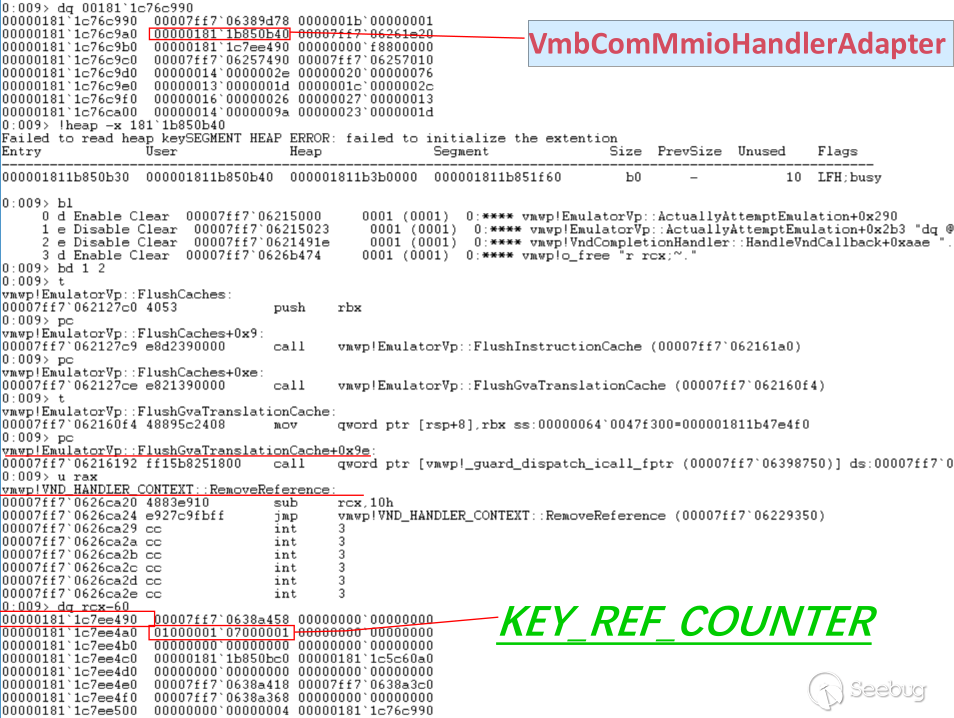

我們直接來到漏洞發生位置，在vmwp!VndCompletionHandler::HandleVndCallback函數偏移0xAAE位置處，KEY_REF_COUNTER被減1，隨后在 vmwp!EmulatorVp::ActuallyAttemptEmulation偏移0x2b3處斷下，通過調試器可以看到，這時的KEY_REF_COUNTER的值為1。如下圖所示。
