文件系統是操作系統的基礎設施之一，其中存在的任何缺陷都會導致嚴重后果。在研究蘋果macOS文件系統的具體實現時，我們在xattr特性中發現了一系列嚴重漏洞。

文章將以CVE-2020-27904和CVE-2019-8852（由天穹實驗室的庫特同學獨立發現并報告）為例，剖析漏洞成因，展示漏洞利用過程用到的獨特技術，對此類漏洞的危害進行了演示，我們應當重視文件系統漏洞帶來的潛在風險。

01 關于xattr

xattr是extended file attributes的縮寫，即文件擴展屬性，是文件元數據的一種。xattr獨立于文件內容存儲，由文件系統分配專用的存儲空間，可以使用xattr為文件添加額外的屬性，實現各種各樣的功能。例如Finder中的顏色標簽，就是xattr的一種應用場景。

可以通過命令xattr、mdls等查看和操作文件xattr。在代碼層面，我們可以通過getxattr、setxattr等系統調用讀取和修改xattr。

02 在FAT文件系統中兼容xattr

macOS支持很多種文件系統格式，HFS+和APFS是蘋果的私有文件系統， 它們支持xattr，這毫無疑問。此外macOS也支持FAT，這是一種比較“古老”的文件系統，僅僅提供相對簡單的文件管理功能。但是經過我的測試，FAT文件系統中，竟然也可以正常使用xattr特性，是一件很神奇的事情。

macOS內核代碼是開源的，我們可以嘗試從代碼層面分析，FAT文件系統是如何支持xattr特性的。答案在以下源文件中bsd/vfs/vfs_xattr.c，當我們調用setxattr系統調用時，FAT文件系統的相關回調函數會返回ENOTSUP，說明FAT并沒有xattr特性的原生支持。但是接下來會執行以下函數default_setxattr，這個函數為FAT等文件系統提供了xattr的一整套兼容方案。

通過閱讀代碼，我們發現，在類似于FAT這種沒有原生支持xattr的文件系統中，蘋果引入了Apple Double文件，來模擬xattr。在setxattr之后，在相同目錄下，會多出一個前綴為"._"的隱藏文件，這就是FAT中存儲xattr的位置了。但這同時也意味著，macOS需要在內核中對xattr文件進行解析，這是一個很危險的操作，如果解析不當很容易導致問題發生。

03 xattr漏洞之一（CVE-2020-27904）

首先簡單介紹一下FAT中存儲xattr的apple double文件結構，其實就是幾種類型的數據依次排序。文件頭部是apple double file header和ext attr header兩個數據結構，之后是attr entry，存儲xattr名字和屬性值在文件中的偏移，然后是xattr data。

漏洞代碼位于bsd/vfs/vfs_xattr.c這個文件中。當進行代碼審計時，注意到這個函數check_and_swap_attrhdr，它的作用是，對讀入內存的apple double文件進行校驗，確認文件結構是否合法。圖示的for循環，用來檢查存儲的xattr鍵值對是否位于有效的數據區。

但是讓我們看一下紅色標記的這一行代碼，做了兩件事情，offset和length相加，檢查是否存在整數溢出，還檢查了attr data的結尾，是否超出header指定的數據區結尾。

但是，這里存在一個問題，這段代碼沒有對offset本身做檢查，或者說沒有對data的起始地址做檢查，當offset < data_start時，attr data將會跟之前的數據結構重合，例如attr entry，ext attr header，file header！當調用setxattr設置xattr時，相當于一個寫操作，是可以更改所有這些可以重疊的數據結構的。

3.1 漏洞利用

我們必須利用setxattr覆寫file header的能力，做一些有用的事情，比如實現任意地址讀寫。讓我們查看所有涉及到這兩個header的代碼，尋找有一些有用的副作用。

首先，找到了以下一段代碼，當setxattr完成后，會通過write_xattrinfo把更改保存到文件。在寫回文件之前，會通過data_start + data_length重新計算文件大小。然而，這兩個字段，都在非法offset的覆蓋范圍之內，我們可以更改其中的任何一個，來增大文件的大小，比如增加到64mb。這樣，write_xattrinfo會遵照我們的指示，把同樣多的內存寫入到文件之中，但是apple double文件一般只會分配64kb大小的內存，如果我們要求保存64mb內存，保存的長度大于實際內存大小，就發生了越界讀操作。越界讀取的內存會保存到apple double文件之中，我們可以在用戶態讀取這個文件的內容，來探測內核的內存信息。

具體參考這張圖，這是我通過以下的代碼，實際dump到apple double文件的內容，使用十六進制顯示。綠色標記(offset+0x78)的是我偽造的一個非法offset，指向data_start字段，這可以通過篡改用戶空間的"._" apple double文件實現。文件偏移64kb開始處開始，就是我們越界讀取到的內核內存。

那么，有什么用處呢？大家都知道，現代內核中，都開啟了ASLR保護，內核信息泄漏，最直觀的用處就是可以用來探測內核內存布局。我在這個內存位置，提前布局了一個ipc_kmsg，參考kmsg的定義，當只有一個kmsg時，prev和next均指向自身，也就是這個kmsg的首地址，通過這一點，我們可以計算出自己在內存中的位置。所以，現在ASLR就不是一個問題了。

現在，我們有了一個oob-read，但是對于拿到內核權限來說，這還不夠，通常我們需要通過一個內核任意地址寫，來實現這個目標，這是這個漏洞最有挑戰性的一個點了。

已知現在可以控制兩個header中的數據，我們繼續查看代碼，觀察還有哪些有用的副作用。來到以下代碼，在VNOP_WRITE寫文件的前后，分別有一個swap_adhdr操作。這個函數做的事情比較簡單，就是把header中的整數，做了一次swap操作，也就是大小端序轉換。

這里為什么要做一個swap操作呢？apple double文件是大端序存儲的，內存中的數據與文件中的字節順序是不一致的，需要做一次端序轉換才能寫入文件。

這段代碼中有一個for循環，循環的次數來自于文件header，而我們可以任意的修改header中的數據，因此for循環的次數，我們是可以控制的！我們可以把循環次數變成一個很大的數，比如一百萬，for循環會一直持續下去，這樣我們就得到了一個越界。但是，這并不是一個oob-write，僅僅是一個oob-swap。

3.2 從oob-swap到uaf

那么，oob-swap可以做一些什么呢？

具體來看，swap操作會改變一個數字的端序，如果轉換之后依然使用小端序來解釋，那么數字的值會發生變化。你可以讓一個整數變大，也可以讓一個整數變小，這就足夠了。

這里依然要用到ipc_kmsg，首先我們把一個特定的kmsg放置在apple double內存之后，這個kmsg就是我們oob-swap的目標。

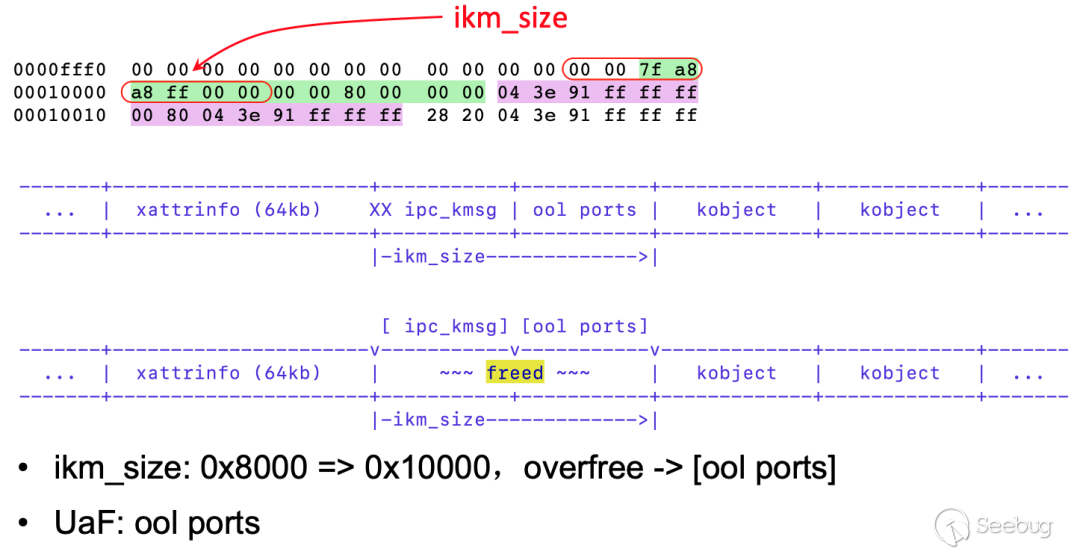

然后，我們再看一下kmsg結構，oob-swap可以改變一些什么。kmsg頭部的字段是ikm_size，是一個uint32，因為kmsg是變長的，需要使用這個字段記錄kmsg的長度，釋放時，根據這個字段的值釋放當初分配的內存。如果我們利用oob-swap，讓這個字段變大，比如0x1234 -> 0x4321，那如果我們釋放這個kmsg，實際上會多釋放一部分內存，跟隨在這個kmsg之后的其它內核對象，就被一同釋放掉了，但這個對象的引用還在，我們依然可以使用這個已被釋放掉的對象，也就是說，我們得到了一個UaF。于是，我們可以把oob-swap漏洞，轉化成一種非常有用的漏洞類型了！

但是，oob-swap操作，一次連續翻轉12個字節，并且起始位置不是4字節對齊的，因此，我們無法做到只翻轉ikm_size這個字段。實際上，我們得到的是一個10個字節的越界翻轉（綠色標記）。這意味著，我們得到了比我當初設想中更多的副作用，并且這些副作用對我們的漏洞利用是有害的。具體來講，共有ikm_size、ikm_flags、ikm_next三個字段遭到破壞。

當然，我們還是可以控制ikm_size的大小，可以順利觸發overfree的操作。但是，ikm_next是一個很重要的指針，它的損壞，會導致后續內核panic。

根據panic信息，我們找到了以下的代碼，內核在釋放kmg之前，會做一些檢查，我們必須保證，oob-swap之后ikm_next是有效的。

我們再次觀察一下，oob-swap的結果，ikm_flags的高16位，覆蓋了ikm_next指針的低16位，而大部分情況下，ikm_flags的高位是0，所以可以近似的認為，ikm_next低16位被清零了。那么我們如何避免panic呢？

考慮這么一種情況，如果kmsg分配在64kb對齊的地址處，比如0xAABB0000，由于ikm_next指向kmsg本身，也就是ikm_next指針低16位等于0。此時，即使oob-swap把它的低位清零，ikm_next依然是一個有效的指針，因為它的低位原本就是0。這樣做就可以避免后續的panic，得到一個完美的UaF。

為了實現把ipc_kmsg分配到64kb對齊的地址處（0x10000），需要對內核堆進行精確布局。我連續分配了18個大小為0x11000的kmsg，這樣做的好處是，它們的地址會依次遞增，當然了我們只關心低16位的變化，他們的地址分別為xxx1000 xxx2000 ... xxxf000 xxx0000。其中必然包含一個64kb對齊的kmsg！利用我們已經獲得的oob-read能力，可以清楚的知道是哪一個kmsg是我們需要的，如下圖所示。

接下來需要在64kb地址邊界處，精確地對kmsg進行分割，我們把連續的3個kmsg釋放掉，重新分配3段新的內存，包含一個16 page內存頁和兩個8 page內存頁。其中的16 page內存頁預留給xattrinfo使用，它會對齊到64kb，下一個8 page內存頁同樣也會對齊到64kb，這個位置用來放置目標kmsg，是oob-swap破壞的對象，我們將會利用oob-swap把它偽造成為一個16 page大小的kmsg。下一個8 page內存頁，是ool ports page，是我們overfree的對象。經過這一系列操作，然后把oob-swap破壞掉的kmsg釋放，緊隨其后得ool ports page會一并被釋放掉，我們就得到一個完美的UaF。

后面的事情就比較簡單了，可以通過一些通用的漏洞利用技術創建tfp0，獲取到內核任意地址讀寫能力，完成漏洞利用。

1、通過共享內存，在內核中偽造一個fake task，和一個fake port。

2、可以通過OSData對釋放掉的ool ports page重新占位，控制ool port的值，指向fake port。

3、receive ports，得到task port。

4、利用pft trick(pid for task)，實現任意地址讀，確定kernel task和kernel map的值。

5、更新fake task，得到tfp0。

04 xattr漏洞之二（CVE-2019-8852）

這個漏洞在2019年的10.15.2版本中修復，已經有一點老了。

還是參考default_setxattr函數，有這樣一段代碼。xattr文件中存在一個特殊的屬性，com.apple.FinderInfo。當設置這個屬性時，會跳轉到以下代碼，用戶可以為這個屬性設置32字節的數據。

問題是，finderinfo的偏移地址，也是來自于文件，并且沒有對這個值的有效范圍進行檢查，當這個值大于64kb時，就會發生越界，越界寫的數據完全受我們控制。

這個漏洞提供了32字節的任意地址讀寫能力，唯一的限制是，讀寫的地址只能位于xattrinfo頁面之后。這是一個比較完美的漏洞，關于漏洞利用的過程，這里就不做過多介紹了。

05 結語

文件系統是內核的一個有效的攻擊面，歷史上這種類型的漏洞并不鮮見。文章展示的漏洞再次證明，通過文件系統漏洞對內核發起攻擊，是一種非常有效的方法，有很大的危害。因此，設計和實現一個文件系統時，需要非常的小心謹慎，對來自用戶空間的任何數據都要進行嚴格校驗。

CVE-2020-27904是一個非常有意思的漏洞，老實說它的漏洞品相并不好，但是通過我們獨特的漏洞利用技術，我們實際上可以做到漏洞的穩定利用，把它轉變成一個完美的漏洞。希望其中用到的一些思路和技術，可以給相關領域的研究者帶來啟發。
