簡介
本篇是胖猴小玩鬧專題的第十篇，我們將在本篇和接下來的篇章中分析海康螢石品牌的智能門鎖。海康威視作為國際化大廠，旗下如攝像頭等產品早就被無數人分析過了，通過google和github等可以找到很多分析記錄和分析工具。螢石是海康威視的一個子品牌，相比于海康威視，螢石的絕大部分產品側重于家用領域，本文將要分析的智能門鎖和網關也是螢石的產品。

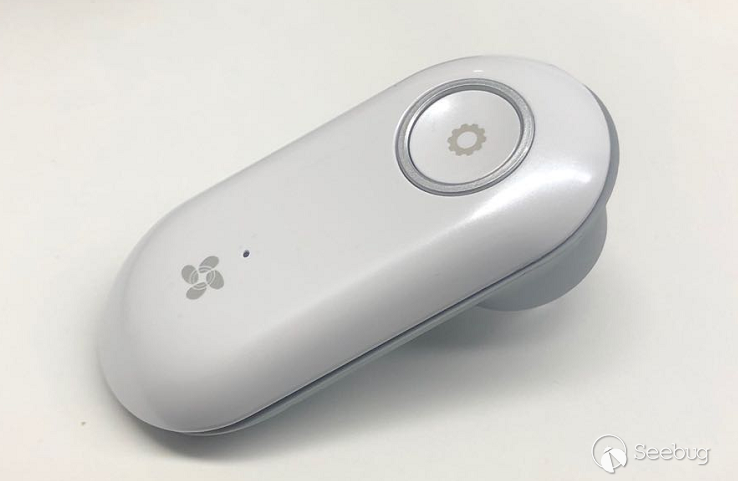

在本專題的前幾篇文章中，我們都在分析門鎖和相關的app，這篇我們打算對門鎖配套的網關進行一些分析（真正原因是門鎖讓我們搞壞了，雖然海康又補發了一個，但型號沒對上）。剛剛看了看螢石的網上商城，最新的聯網門鎖已經沒有外置網關了，我們在2019年分析的智能門鎖還是有外置網關的款式，圖片如下：
門鎖和網關在拿到手之后，就已經是配對狀態，我們不需要進行額外的配對操作。海康螢石智能門鎖有一個配套使用的app，該app對服務端有證書校驗，所以直接抓包是行不通的，由于我們這里是網關分析，所以就不討論app的工作了，在本專題的后續文章中，還會遇到類似的問題，到那時我們在解決app的事。
網關分析
2.1 通信分析

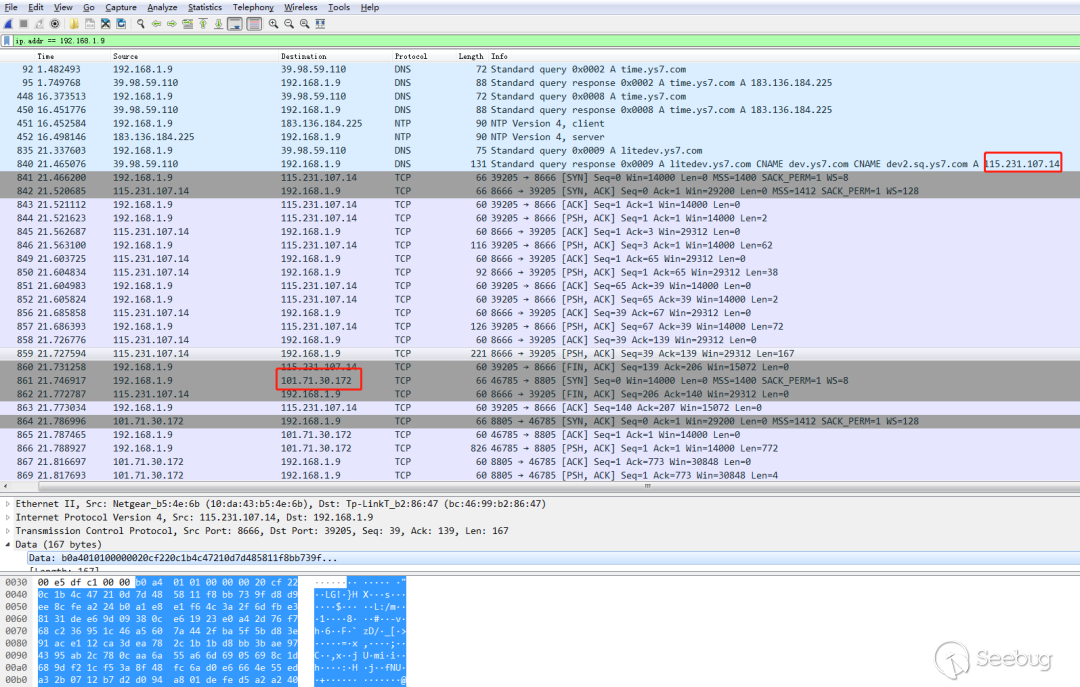

按照正常思路，肯定是先抓包看一下網關與服務器的通信內容，參考我們在本專題第6篇中的部署方法，通過交換機端口監控的方法抓取海康螢石網關的通信內容，如下圖：
通過上圖中的通信內容，我們大體上可以分析出一些內容：
A. 網關上電之后，與litedev.ys7.com進行通信。
B. 與litedev.ys7.com通信中，獲取了另一個ip，即101.71.30.172。此后，終止了與litedev.ys7.com通信，并一直保持與101.71.30.172的tcp連接。
C. 通信內容看起來是加密的，通信內容中沒有很多直接可見的明文。
既然如此，那么就要看看海康螢石網關里面的程序了，研究研究網關固件是如何處理這些通信數據的。
2.2 電路分析

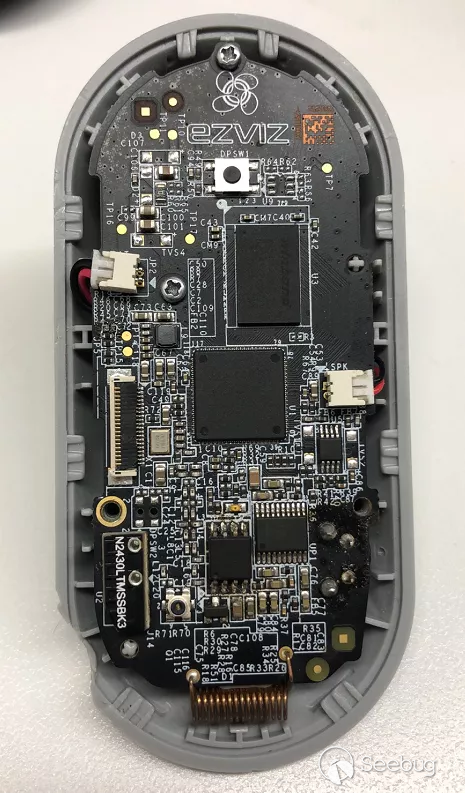

首先我們需要獲取海康螢石網關的固件，這次并沒有像之前的果加智能門鎖那樣順利：螢石配套的app不能獲取固件的下載地址，在海康和螢石的官網仔細翻找，同樣沒有查到固件的下載地址。那我們只好直接提取Flash中的數據了。首先拆開門鎖網關，看看里面用了什么芯片，留了什么接口，截圖如下：
上圖中，最明顯的就是中間的MCU，仔細觀察可以確認品牌和型號為MEDIATEK MT7688AN，聯發科的芯片，先下載一份芯片手冊看一看，下載地址是：http://labs.mediatek.com/zh-cn/chipset/MT7688。

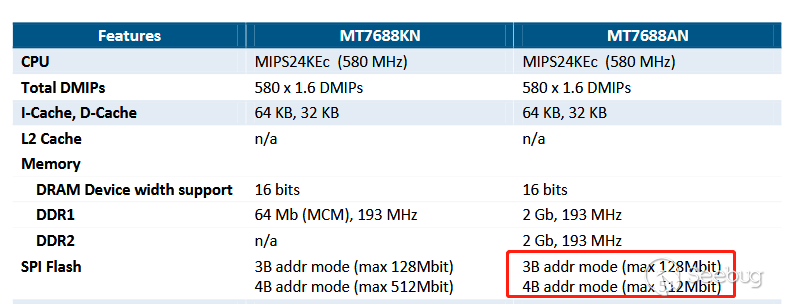

通過閱讀芯片手冊（遙想筆者在校時還拿了MTK的企業獎學金，現在翻人家芯片手冊的原因竟然是要搞人家產品），可以找到關于Flash的部分內容：
上圖可以看到該芯片并沒有內置Flash，而是使用SPI通信的外置Flash。那么，就繼續看看電路板上的其他芯片。
在圖2-2中，MCU的上方是Winbond W9751G6KB芯片，該芯片是DDR2 SDRAM存儲器，簡單說就是斷電丟數據的內存，固件程序不可能在里面。在MCU的下方有兩個芯片，分別是PCM5100A和GD25Q127CSIG芯片， PCM5100A是個音頻立體聲DAC芯片，而GD25Q127CSIG芯片則是128M-bit的Flash芯片，我們要提取的固件文件應該就是在此Flash中。

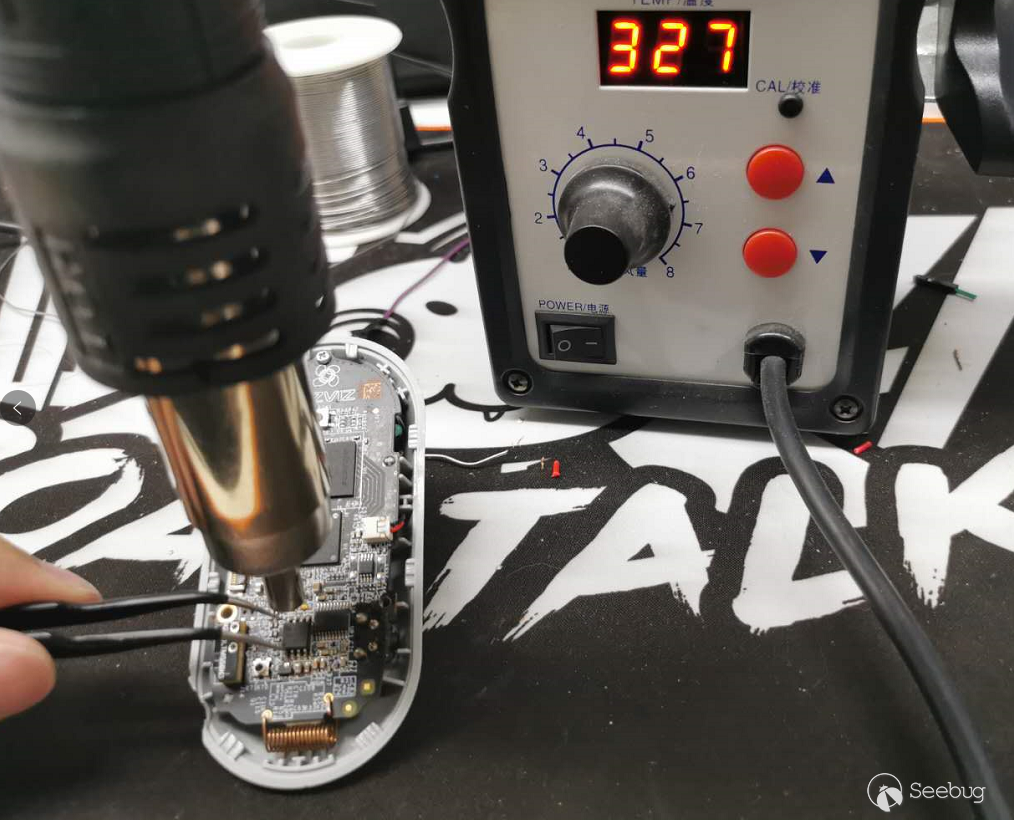

要讀取Flash芯片，一個簡單的方法是直接用燒錄夾提取，其優點是不用將芯片焊下來。不巧的是，燒錄夾有點粗，海康螢石的門鎖網關設計的很緊湊，我們的夾子夾不上去。如此一來，只好將芯片取下來，用熱風槍和鑷子就可以把Flash吹下來了，如下圖所示：

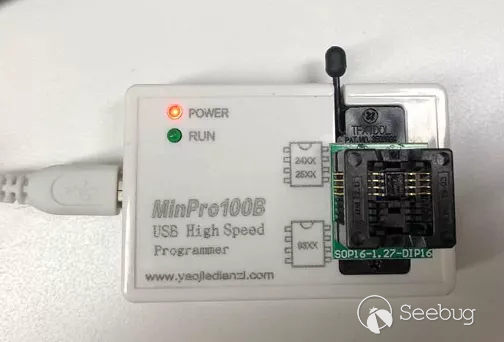

如果沒有熱風槍，用電烙鐵也是可以的，注意手別抖就好。然后將摘下來的芯片放在編程器上，如下圖：

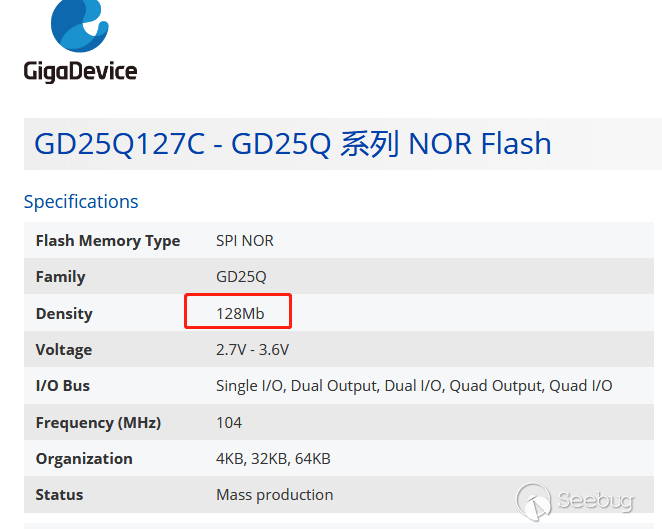

然后使用編程器的配套軟件，通常情況下軟件是可以自動識別出Flash品牌和型號的，但有時也需要我們手動選擇。在GD官網查到該Flash的詳細參數，網址如下：https://www.gigadevice.com/zh-hans/flash-memory/gd25q127c/，截圖如下：

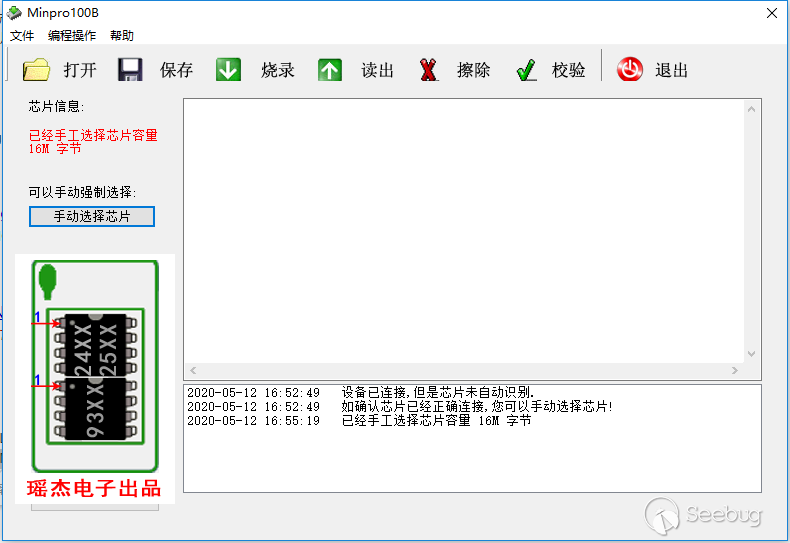

上圖中，可以看到Flash大小為128Mb，即16MB，完成Flash芯片的配置工作之后，就可以讀出Flash內容了，如下圖所示：
讀出完畢之后，即可將讀出的數據保存為一個文件，我們將其命名為OriginFirmware.bin文件。由于我們買的編程器是很便宜的那種，提取時有時會出現一些錯誤，可以多提取幾次。獲得固件之后，就可以開始分析固件內容了。
2.3 固件內容分析

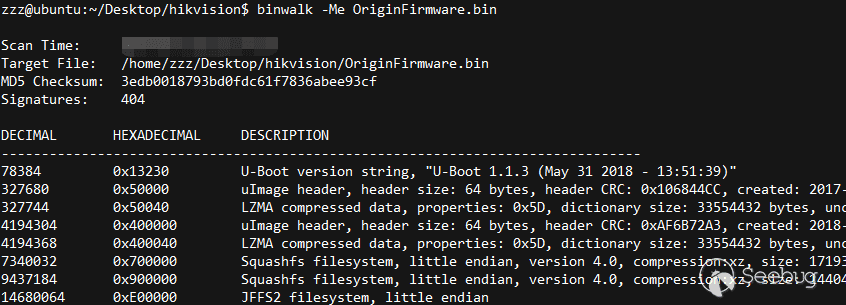

在本專題的第6篇中，我們就展示過binwalk這款用于固件分析的工具。這里，我們直接用-Me參數提取固件內容，其中M參數表示遞歸提取：
根據binwalk的分析結果，我們可以判斷固件應該包含一個嵌入式Linux操作系統，智能網關的主要功能邏輯應該由某個Linux可執行程序完成。待binwalk運行完畢之后，會生成幾個文件夾，分別是2個squashfs文件系統，2個LZMA壓縮的數據，以及1個jffs2文件系統，如下圖所示：
上圖中，前2個文件夾即2個LZMA壓縮的數據，解壓之后會發現是cpio文件系統，binwalk會自動幫我們遞歸全部提取。
逐個瀏覽這些文件系統中的內容，可以得出結論如下：
A. jffs2文件系統保存著門鎖和網關的相關信息，如id等；
B. 兩個cpio文件系統中，其中一個應該是恢復出廠設置時的備份文件系統，另一個是當前正在使用的文件系統；
C. 兩個squashfs文件系統中，一個保存的全部都是mp3文件，另一個保存著網關的主程序，該程序即為我們將要分析的主程序。
到此，我們已經將完整的固件提取出來，至于逆向分析的工作就先放一放，將目光重新聚焦于電路板上。
2.4 UART接口分析

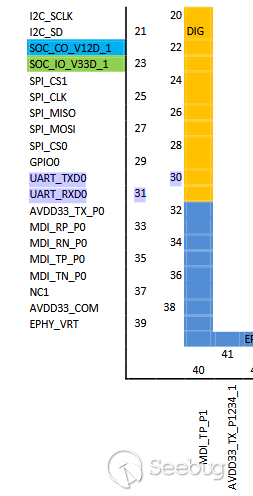

UART接口是IoT設備中最常用的通信接口，一般MCU都會提供UART引腳。在MT7688AN的芯片手冊中，我們可以看到該芯片UART0接口和UART1接口。其中UART0接口在30和31引腳，如下圖：

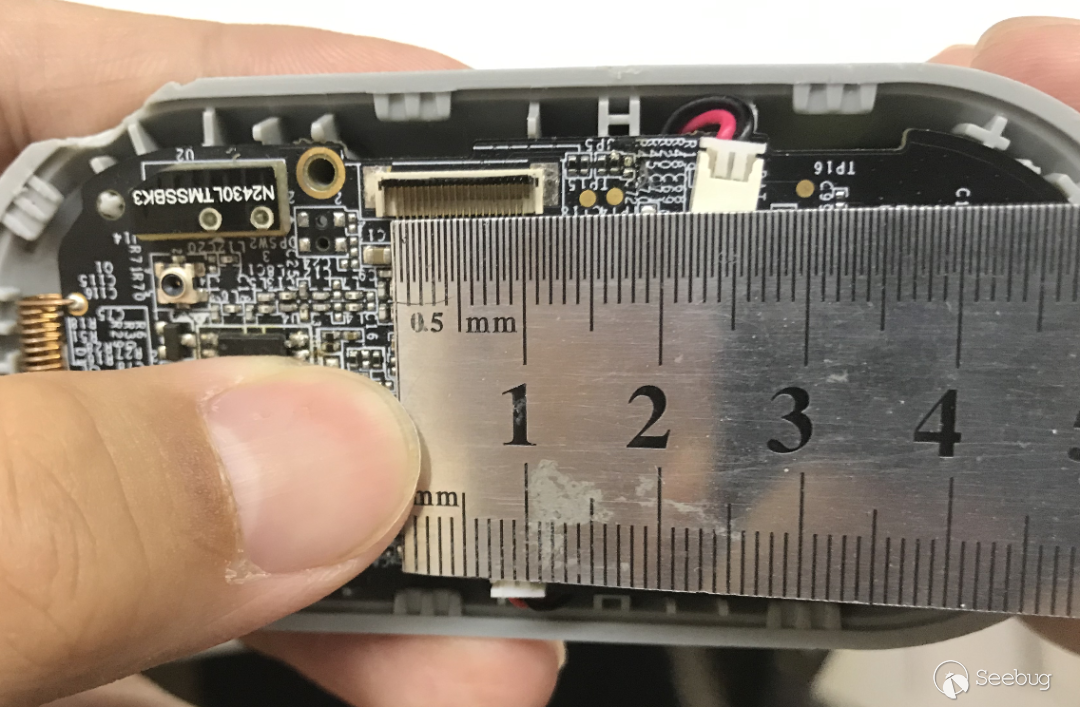

上圖中，我們僅展示了UART0的位置，UART1可以自行查詢芯片手冊。如果海康螢石的網關沒有屏蔽對UART的輸入和輸出，那么通過這些UART也許可以實現一些操作。為此，先要確定這些UART引腳是否被引出。在圖2-2中，左側我們可以看到一個軟排線接口。海康螢石設計的電路板確實很緊湊，其他廠家的門鎖或者網關一般用1.27mm或者2.54mm間距的排針，海康螢石的板子用的是0.5mm間距的軟排線，如下圖：

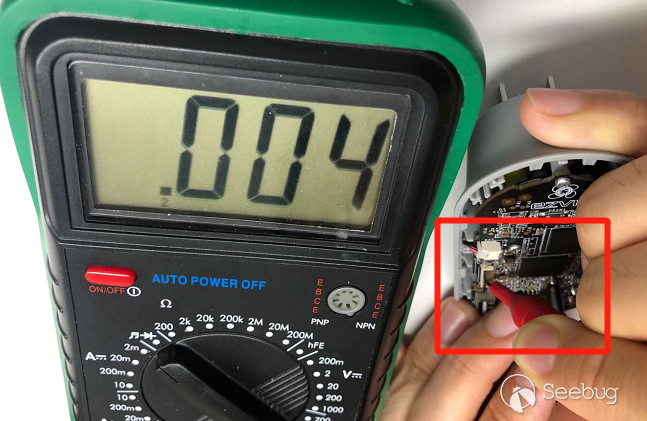

通過萬用表即可測量引腳與此軟排線接口的連通情況，使用萬用表的二極管檔，然后一個測試筆觸碰UART_TXD0引腳，另一測試筆在軟排線上滑動，聽到萬用表蜂鳴聲時，即發現了接通的線路，如下圖所示：
借由萬用表的幫助，我們找到了與UART引腳連通在軟排線接口。那么，可以想辦法接上這個軟排線，看一看固件在啟動之后，UART口是否存在輸出內容，不過這就留到下一篇中再詳細討論吧。
小結
本篇是我們開始分析海康螢石門鎖網關的第一篇。在本篇中，我們使用熱風槍將網關的Flash芯片吹了下來，然后通過編程器提取出了Flash中的內容，最后通過binwalk工具提取出了固件內容。接下來我們又研究了一下電路板上的軟排線接口和MCU的UART串口，在本專題的后續文章中，會繼續研究UART串口以及其他的固件分析內容，希望大家有所收獲。對了，吹下來的Flash不要扔，記得要吹回去啊。
