1.簡介
我們在前面兩篇文章中簡單介紹了BLE協議棧，并對一款智能燈泡進行了分析。本篇中，我們選擇Yale品牌的一款智能門鎖進行安全測試，一起來研究一下這款鎖是否存在安全問題。

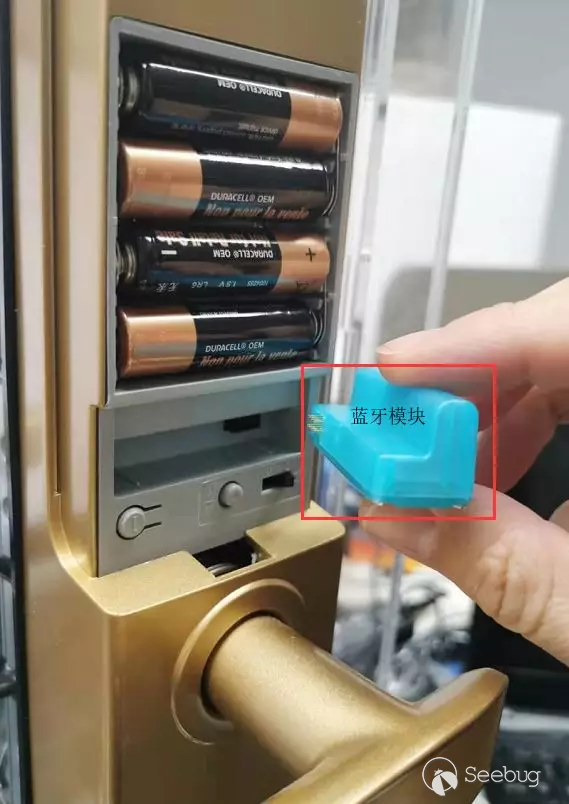

我們測試的智能門鎖如圖1.1所示，這款門鎖有一個可拆卸的藍牙模塊，該模塊配合Yale廠商提供的一款名為Yale Bluetooth Key的app，可以實現藍牙開鎖功能。

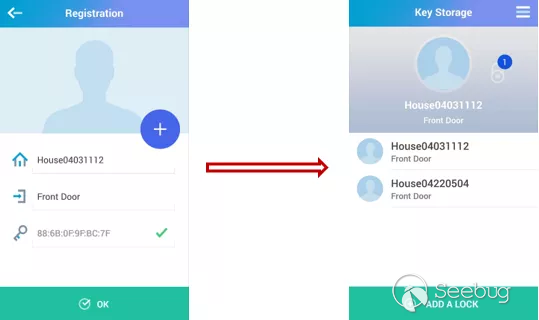

首先我們需要介紹一下這款智能門鎖的使用方式。和上一篇的智能燈泡類似，正常情況下，使用門鎖前需要先在手機app中綁定門鎖，如圖1-2所示

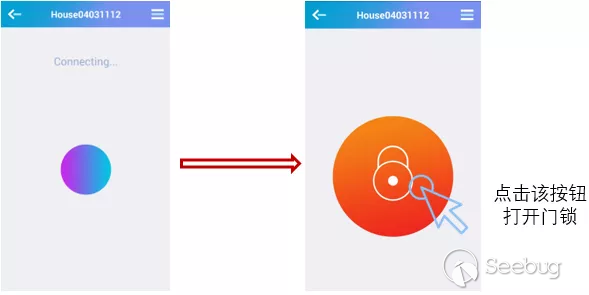

綁定之后，如果門鎖在手機的藍牙通信范圍內，app就會自動向門鎖發起BLE連接，連接成功后，即可點擊開門按鈕打開門鎖，如圖1-3所示。
2.分析過程
2.1 App初步分析

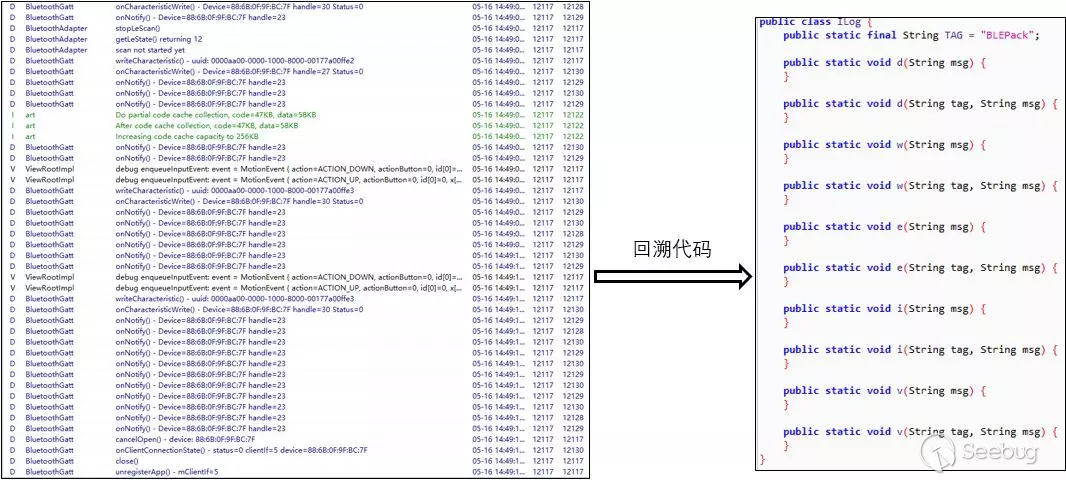

既然智能門鎖也可以由app控制，那么我們參考上一篇的研究思路，首先查看app日志，嘗試獲取BLE通信的內容。然而當我們用Android Killer查看日志時，發現Yale Bluetooth Key這款app沒有輸出任何日志。通過對APK進行簡單的逆向分析，我們找到了關于輸出日志的部分代碼，如圖2-1所示：
ILog類負責輸出日志，但是這個類中所有的Log函數均為空，要解決這個問題有兩個方法：一是修改app的smali代碼并重新打包；二是用Hook的方式直接打印這些Log函數的參數。本篇我們采用了第一種方法，第二種方法將后續文章中介紹。

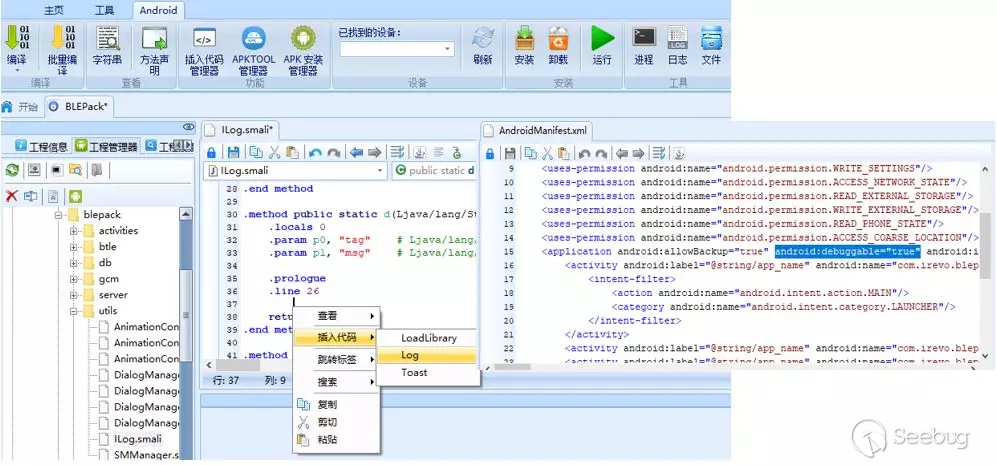

可以使用Android Killer完成修改smali代碼并重打包等工作。將app反編譯之后，找到ILog.smali，在需要修改代碼的地方點擊鼠標右鍵即可插入代碼，如圖2-2所示，這里我們在插入Log代碼的同時，也在AndroidManifest文件里添加了android:debuggable標簽，在《耶魯智能門鎖的簡單測試(下)》會提到它的用處。
2.2 通信數據分析
修復了日志輸出代碼之后，我們就可以看到BLE通信內容了。當門鎖在手機附近時，app會自動向門鎖發起連接，連接過程的日志如圖2-3：
圖2-3 手機連接門鎖時的日志

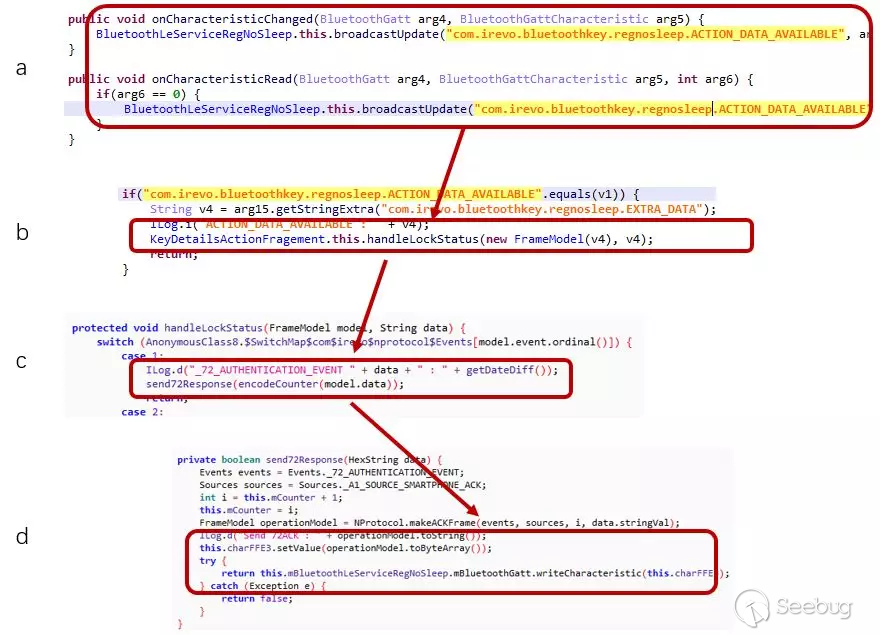

根據日志中的關鍵字“_72_AUTHENTICATION_EVENT”和“send 72ACK”進行代碼回溯，找到關鍵代碼如圖2-4所示：
結合我們在本專題第一篇文章中介紹的Android系統BLE接口的相關知識。圖2-4的處理流程是：
a. 當回調函數onCharacteristicChanged或onCharacteristicRead被調用時，會發出一個名為“com.irevo.bluetoothkey.regnosleep.ACTION_DATA_AVAILABLE”的廣播，其中攜帶著接收到的BLE消息內容。
b. 相應的廣播接收器接收到這條廣播后，將其中的BLE消息內容取出，交由函數handleLockStatus處理，這里輸出了圖2-3的第一條日志。
c. handleLockStatus函數中輸出了圖2-3的第二條日志，BLE消息由encodeCounter函數處理完成之后，交給send72Response函數。
d. send72Response將encodeCounter的處理結果封裝為ACK幀，也就是圖2-3的第三條日志的主要內容。在send72Response函數的最后調用了writeCharacteristic將ACK幀發送給門鎖。
可以看到，這是一次完整的BLE通信的收發處理流程，結合日志中的AUTHENTICATION關鍵字，我們推測這是門鎖與手機建立BLE連接時的身份認證過程。這一過程非常簡單，門鎖向手機發送一組數據，我們暫且稱之為Authentication Request，Request經encodeCounter函數處理后得到Payload，Payload在send72Response函數中封裝成Authentication Response發送給門鎖，如果手機通過了身份認證，就可以發送控制指令控制門鎖的打開與關閉了。

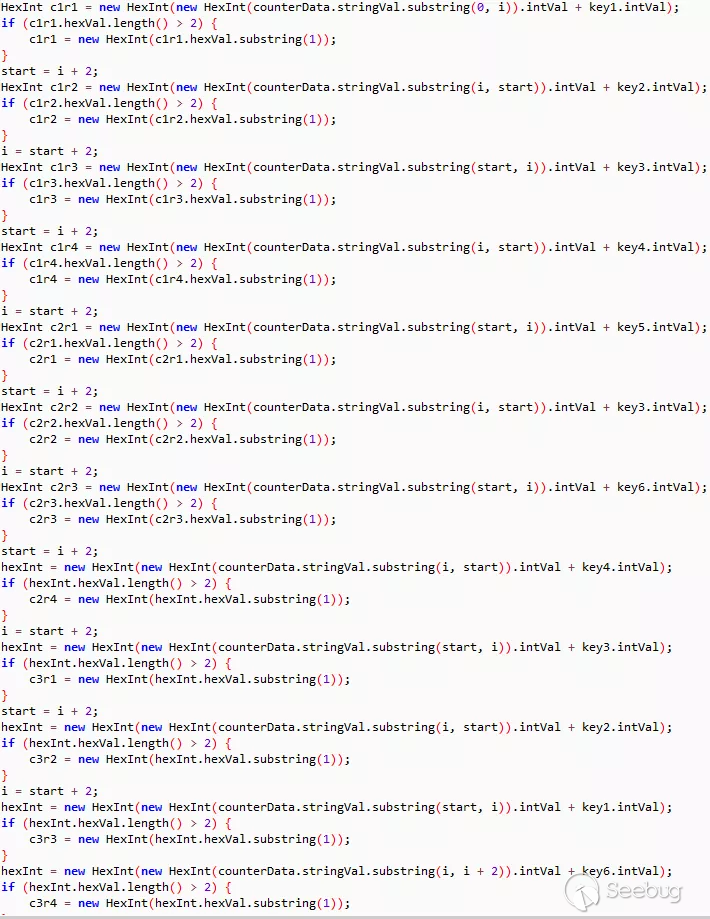

接下來，我們重點分析手機如何處理Request生成Payload。encodeCounter函數的參數counterData就是門鎖發來的Authentication Request，圖2-5展示了 counterData的處理方式：counterData被分割成若干個字節，每個字節都與key1~key6中的某一個相加，相加的結果放在c1r1~c3r4中。具體過程請看圖2-5。
c1r1~c3r4最后重新拼接成字節流形式，作為encodeCounter的返回值，也就是手機返回給門鎖的Payload，如圖2-6所示。

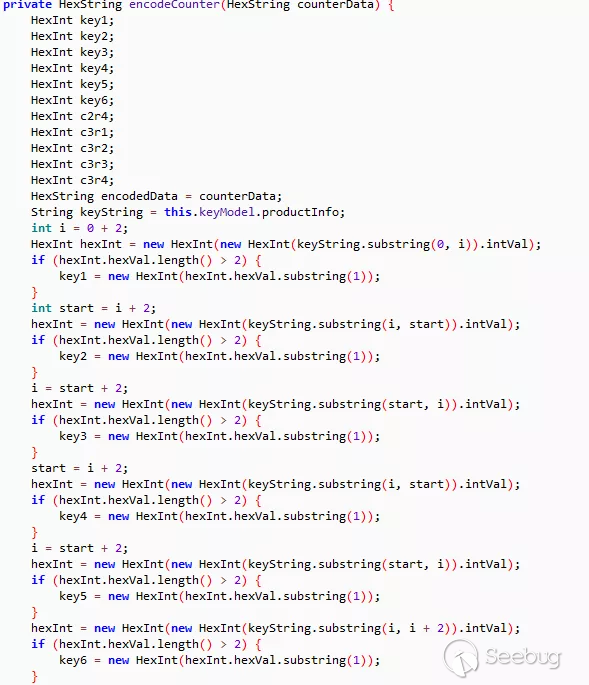

已知Payload是由Authentication Request與key1~key6相加得到的，Request是門鎖發送來的，那么key1~key6的來源是什么呢？如圖2-7所示，encodeCounter函數首先讀取了this.keyModel.productInfo變量，然后將productInfo變量逐字節存儲到 key1~key6這些變量中。

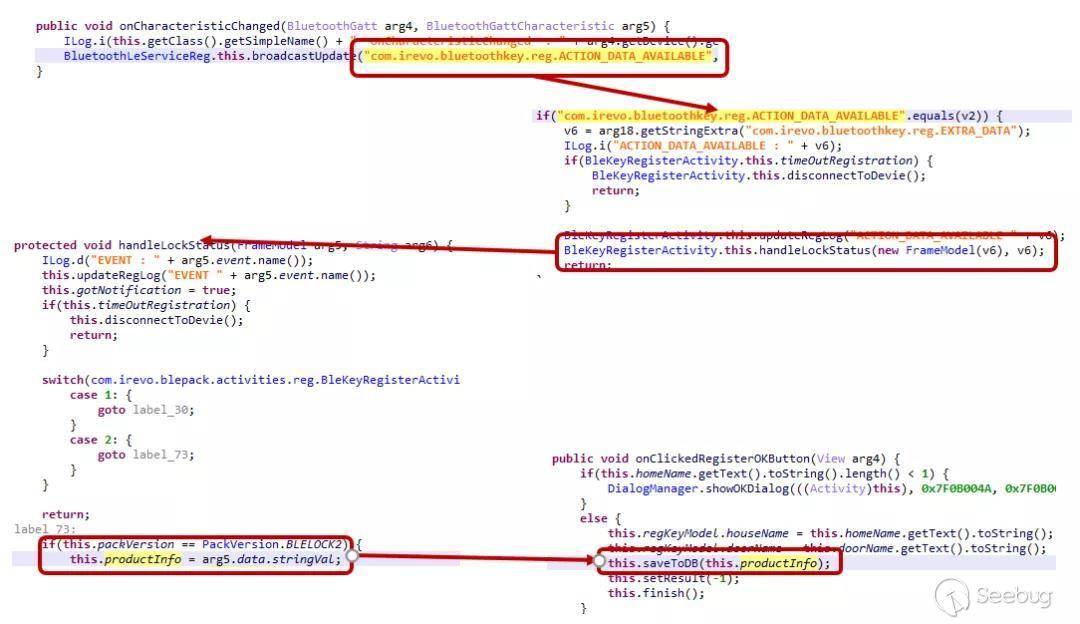

key1~key6來源于productInfo，那productInfo是哪里來的呢？我們繼續回溯，可以發現productInfo是在門鎖與手機進行綁定時，由門鎖發送給手機的，在完成綁定后，將productInfo存儲在數據庫里，每次使用時直接讀取數據庫即可。回溯過程可以參考圖2-8。
上圖中，箭頭方向表示數據的流動方向。經過多次實驗可以發現，門鎖綁定不同手機時發送的productInfo是相同的，這應該是門鎖出廠時就燒錄在flash里的一組固定密鑰。
經過分析，我們可以確定以上身份認證機制中存在這樣一個問題：門鎖對手機進行身份認證的算法是加法運算，如果我們能嗅探到Authentication的Request和Response兩個數據包，就能直接通過減法運算得到productInfo，從而通過門鎖的身份認證，控制門鎖。
3.小結
本篇是我們對Yale門鎖研究的上篇，在上篇中，我們主要對Yale門鎖的app進行了分析，最終發現在門鎖與手機的BLE通信機制中存在一些問題。在接下來的下篇中，我們會引入一個USB dongle用于對BLE通信進行嗅探，并利用本篇中發現的問題，通過嗅探而來的數據，計算得到productInfo，最終實現在任意手機上進行未授權開鎖。
