1.簡介
作為該專題的第二篇文章，將以一款智能燈泡為例，對BLE設備的分析方法進行簡單介紹，同時對上一篇文章中的BLE基礎知識做一個回顧。
本篇選用LifeSmart智能燈泡為研究目標。LifeSmart公司有一款app可以對旗下的各種智能設備進行控制，本篇選用的BLE智能燈泡同樣可以用該app調節燈泡的亮度和顏色等。備注：LifeSmart公司的各種產品可以在淘寶直接買到，其app也有公開的下載鏈接。

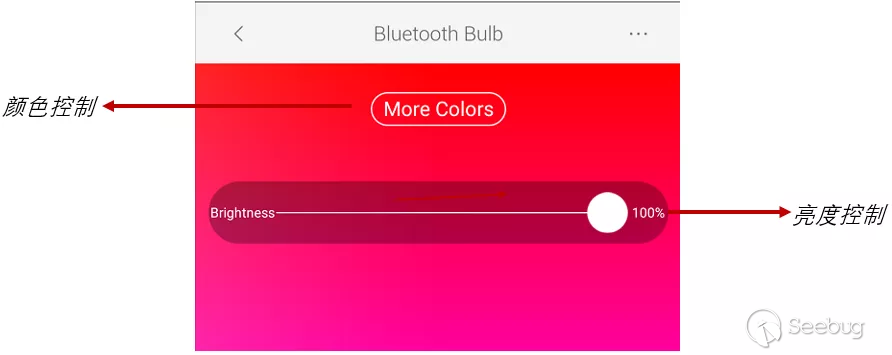

App的控制界面如圖1.1所示
按照LifeSmart的使用邏輯，每個BLE燈泡都必須完成綁定之后，才能正常使用。我們本次的分析目的是，不經過綁定過程，而直接控制燈泡，如改變顏色或者亮度等。
2.分析過程
2.1 獲取BLE通信內容的方法
要分析app如何對燈泡進行控制，最直觀的方法就是觀察一下手機app通過BLE給智能燈泡發送了什么數據。我們有三種常用方法用于獲取這些BLE通信內容：
1）HCI Log。由Android系統提供，藍牙的所有日志都包含內在，內容十分全面，但是需要完成一次藍牙通信之后從手機中導出閱讀。
2）app分析。通過逆向分析app，查看app打印的日志，或者Hook關鍵函數，也能夠獲取藍牙通信的內容。
3）BLE嗅探。通過BLE嗅探工具，直接嗅探周圍BLE通信的數據，但如果BLE通信有加密則無法嗅探有價值的內容。
在本篇的案例中，我們直接采用第二種方法，即app分析。因為該app并沒有屏蔽日志輸出，所以程序運行時會直接將日志打印出來，我們只要分析并閱讀日志就可以完成絕大部分工作。
2.2 app日志分析
本篇的分析目標比較簡單，其app日志直接打印出了每次BLE通信的內容，因此我們只要查看其日志，就可以分析手機與燈泡之間的通信內容。
App日志可以通過DDMS、ADB或其他工具查看，如AndroidKiller等，我們直接選擇一種比較簡單的方式，即通過AndroidKiller查看。AndroidKiller是一款免費的用于Android APK逆向分析的可視化工具，雖然已經很久不更新了，但依舊很好用。

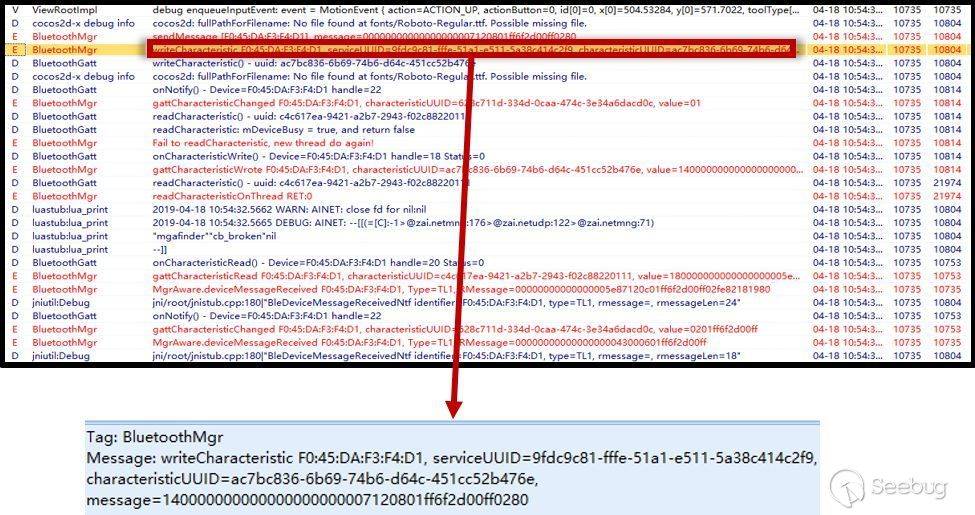

調整燈泡亮度時，Android Killer打印出來的日志如圖2.1所示

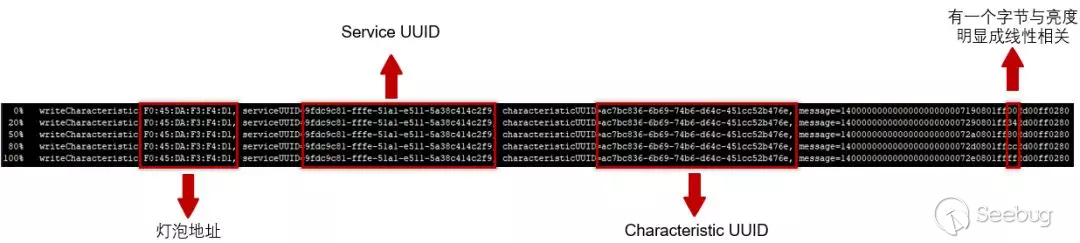

多次通過app調整燈泡亮度后，將相關的日志逐條挑出，然后并列放在一起做對比分析，如圖2.2所示。
圖2.2中，可以看到App打印出了以下信息：
燈泡地址：類似于網卡的MAC地址，每個燈泡都有一個獨一無二的地址；
Service UUID和Characteristic UUID：正如本專題第一章所述，BLE通信實際上是對Service和Characteristic的讀寫，而Service和Characteristic用其相應的 UUID標識；
消息內容：二進制形式的BLE通信內容，多次調整亮度之后，通過對比每次通信內容，可以發現有一個字節數值的大小與亮度百分比成正比。
3.結果實現
有了第二章的分析結果，本章將嘗試在任意未綁定BLE燈泡的手機上，通過發送BLE消息的以控制燈泡亮度。
3.1 nRF Connect介紹
nRF Connect是一款由Nordic Semiconductor公司開發的用于調試BLE設備的免費app，分為iOS和Android兩個版本。這里使用Android版本的nRF Connect進行后續工作。nRF Connect有三個常用功能：

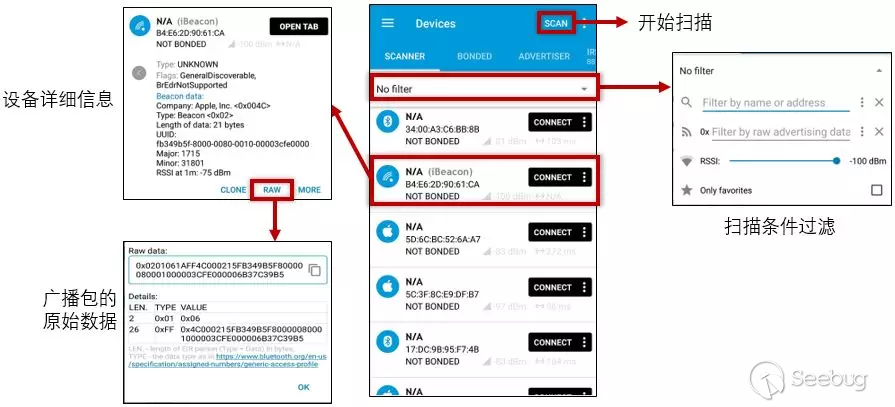

A、掃描周圍設備，并顯示設備信息。如圖3.1所示，
在Scanner界面下，點擊右上角的SCAN按鈕開始掃描。在本專題第一篇文章中，我們介紹了Master和Slave的各種狀態，nRF Connect掃描時，Android手機作為Master，會接收周圍各個Slave發出的廣播包，這些廣播包里包含了Slave的信息。點擊掃描到的設備會展示nRF Connect從該設備的廣播包里解析出來的信息，在詳細信息頁面中點擊RAW按鈕，會顯示該設備廣播包的原始二進制數據。
B、與BLE設備進行通信

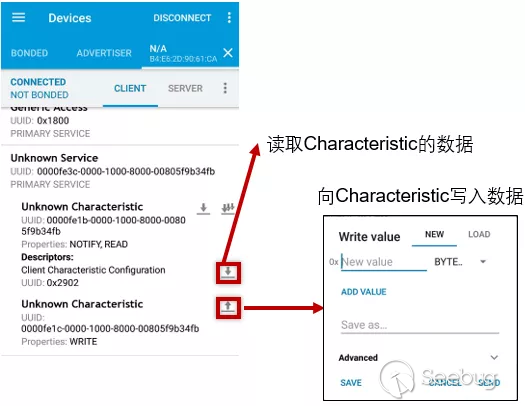

在Scanner界面下，點擊CONNECT按鈕即可向設備發起連接，連接建立之后就可以進行通信了，如圖3.2所示。
讀取Characteristic即為手機接收BLE設備的消息，寫入Characteristic則代表向BLE設備發送消息。
C、作為Advertiser發送廣播包

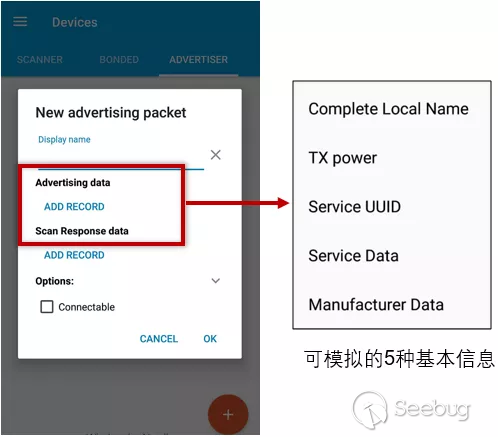

此外，nRF Connect還可以作為Slave，進入Advertiser狀態，向周圍不斷地發送廣播，如圖3.3所示。
在Advertiser狀態下會持續發送廣播包，廣播包中包含了對于本設備的簡單描述信息，nRF Connect可以模擬其中5個基本信息，如TX power、Manufacturer Data等。
3.2 控制燈泡亮度
結合日志的分析結果，可以使用nRF Connect完成燈泡亮度的控制，具體的操作步驟如下：

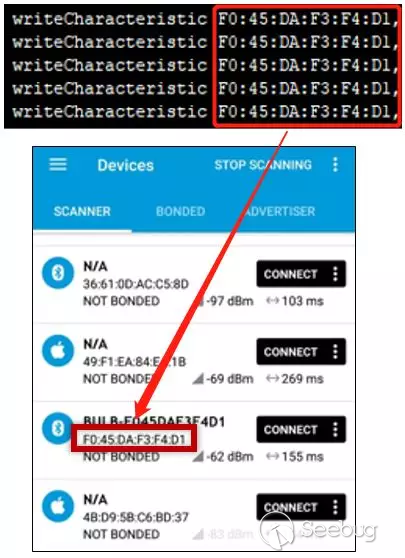

1）在nRF Connect中，通過設備的MAC地址，找到需要操作的燈泡，如圖3.4所示；

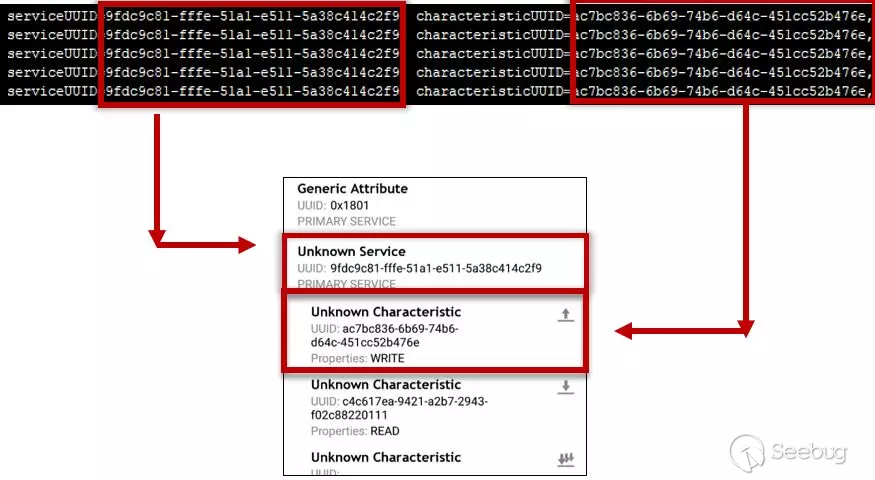

2）與燈泡建立BLE連接，并找到需要寫入的Service和Characteristic的UUID，如圖3.5所示；

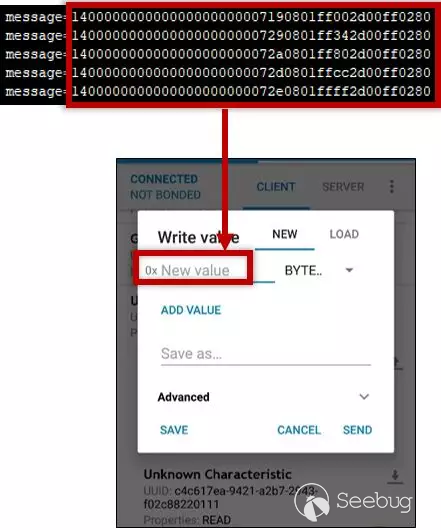

3）以hex形式，向Characteristic寫入控制燈泡亮度的通信數據，如圖3.6所示。

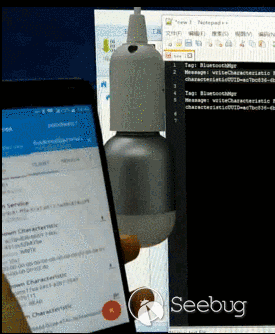

我們直接將燈泡亮度設置為0%，如圖3.7所示，點擊SEND之后，可以看到燈泡的亮度隨之出現了變化
4. 總結
我們在這篇文章中，從app日志入手，分析了智能燈泡的BLE通信內容，隨后使用nRF Connect直接與燈泡進行BLE通信，從而實現控制燈泡亮度的目的。上述分析表明，LifeSmart與BLE智能燈泡之間并沒有嚴格的綁定關系，所謂的“綁定”步驟，僅僅是app本地登記一下需要控制的智能燈泡，方便了下次操作，但BLE智能燈泡本身并不知道自己被綁定給了誰。
本篇作為《胖猴小玩鬧》專題的入門文章，分析就到此結束了。本系列后續文章中，我們會遇到更復雜的情況，如加殼、加密等等，屆時會介紹更多的工具和方法，歡迎各位讀者和我們一起探索。
