0x00前言

Windows圖形組件DWrite庫是用于高質量文本呈現的用戶模式動態庫，DWrite庫存在遠程代碼執行漏洞。目前已有POC，POC可以實現任意地址寫任意內容。

基于此我們做了分析，分析后得知字體庫文件中的”maxp”表內容存在錯誤數據時，DWrite庫使用此數據計算字體所需內存，導致分配內存過小，程序讀取字體庫中的數據寫入數組并越界寫入 到另外一個數據結構中，后續將結構中數據作為指針操作其中內容，寫入數據和指針都可控。通過分析補丁，補丁修補方案為：取出”maxp”表的另一字段再加4，比較之前畸形數據得到較大值，以此計算需要分配內存大小。

文章包含如下內容：

定位chrome引擎的渲染進程

使用條件記錄斷點動態調試分析

使用IDA補丁比較靜態分析

0x01漏洞信息

漏洞簡述

漏洞名稱：（Windows圖形組件遠程執行代碼漏洞）

漏洞編號：（CVE-2021-24093）

漏洞類型：（數組越界寫）

漏洞影響：（遠程代碼執行）

CVSS評分：（8.8）

利用難度：不太容易利用

基礎權限：需要用戶訪問網頁

組件概述

Microsoft DirectWrite是用于高質量文本呈現的現代Windows API。它的大部分代碼位于DWrite.dll用戶模式庫中。它用作各種廣泛使用的桌面程序（例如Windows上的chrome，Firefox和Edge）的字體光柵化程序。

漏洞利用

使用chrome瀏覽器訪問Web頁面，渲染引擎進程異常，導致chorme頁面崩潰。

漏洞影響

漏洞主要影響Win10的某些版本及Windows Server 2016、2019、2004、20H2等系統。

0x02漏洞復現

CVE-2021-21087

環境搭建

靶機環境: Windows 1909專業版 x64、chrome 86.0.4240.193 （64位）

poc.html放在本機，漏洞環境也在本機。

復現過程

1.將POC文件與poc.ttf放在同一目錄下，使用chrome打開poc.html文件。

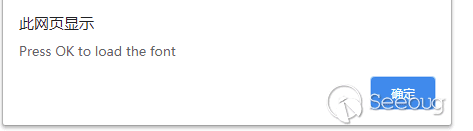

2.頁面打開，點擊確定按鈕加載ttf文件。

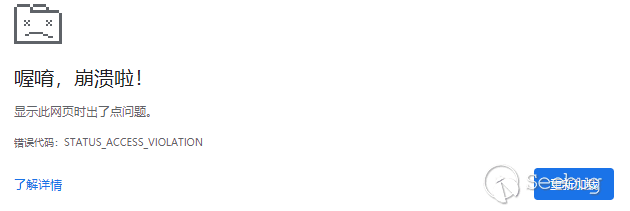

3.瀏覽器渲染引擎進程崩潰

4.定位進程崩潰地點

（1）打開Html頁面時會啟動多個chrome進程，首先需要定位到哪個是渲染引擎進程。

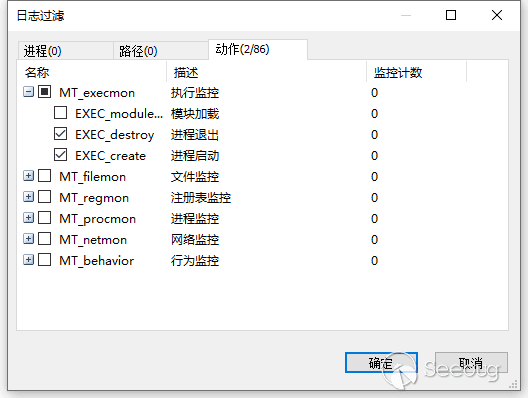

（2）先關閉chrome瀏覽器(否則會影響定位結果)，使用火絨劍來定位渲染引擎進程，清空火絨劍記錄內容，開啟監控，設置動作過濾包括進程啟動和進程退出，點擊確定，然后開啟監控，如下：

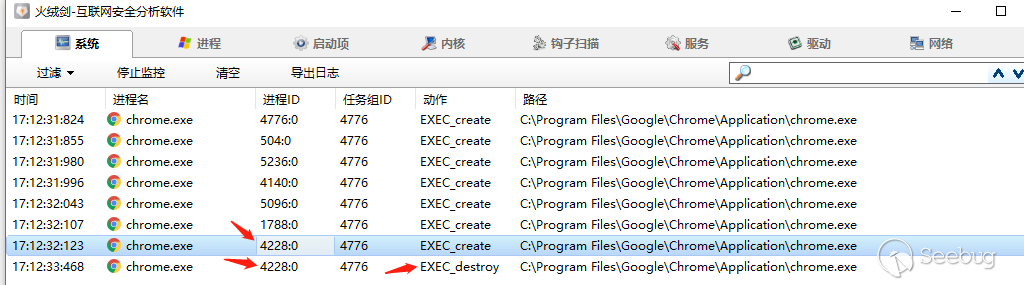

（3）使用chrome打開poc.html，在彈出框上點擊確定，之后渲染引擎崩潰，關閉監控，查看監控到的內容，過濾監控內容，只需要包含chrome.exe的記錄，如下：

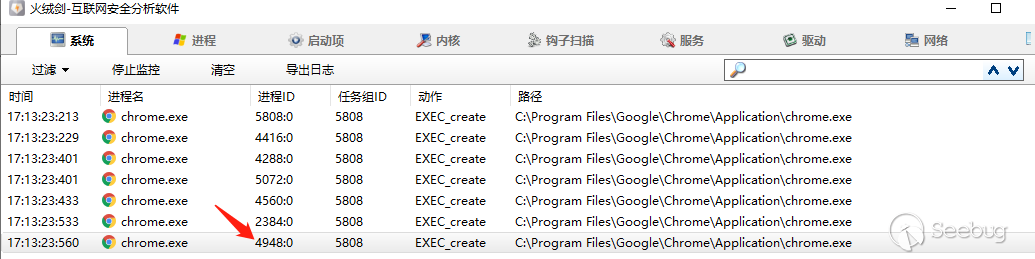

（4）可以看到最后一個進程退出，進程ID為4228，渲染引擎崩潰，進程應該也會退出，假設最后一個進程是渲染引擎進程，它創建記錄是在從上往下數第七個，再試一次，重復(2-3)的過程，這次打開poc.html之后不要點擊確定按鈕，查看火絨劍記錄如下：

定位到第七個進程，進程ID為4948，使用Windbg x64附加此進程，(如果chrome瀏覽器切換到后臺，比如我點擊回到桌面，chrome會自動點擊確定按鈕，導致渲染進程退出，可以先打開windbg，不用切回桌面再打開windbg，或者使用雙屏幕也可以。)

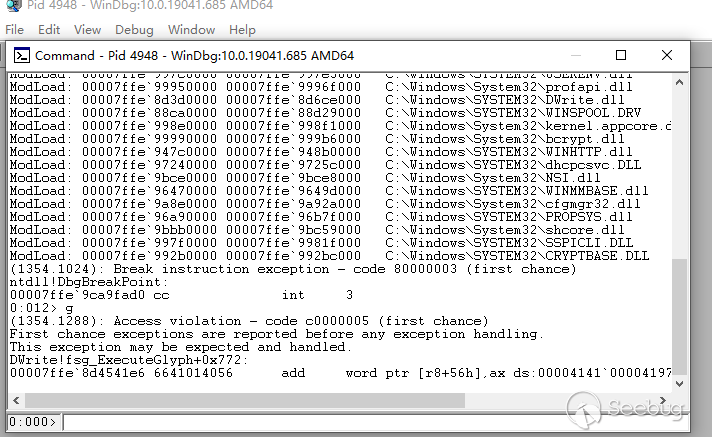

附加成功之后，輸入g繼續運行，然后回到瀏覽器中，點擊確定按鈕，windbg斷下，如下：

可以看到引用一個錯誤的內存地址，發生異常，可知已經定位到正確的渲染進程。

0x03漏洞分析

基本信息

漏洞文件：DWrite.dll

漏洞函數：fsg_ExecuteGlyph

漏洞對象：TrueType字體中的”maxp”表

背景知識

TrueType字體通常包含在單個TrueType字體文件中，其后綴為.TTF。TrueType中的所有數據都使用big-endian編碼，TTF文件中包含了字體的版本號和幾個表，每個表都有一個TableEntry結構項，TableEntry結構包含了資源標記、校驗和、偏移量和每個表的大小。下面是TrueType字體目錄的C語言定義:

typedef sturct

{

char  tag[4];

ULONG  checkSum;

ULONG  offset;

ULONG  length;

}TableEntry;

typedef struct

{

Fixed  sfntversion;  //0x00010000  for  version  1.0

USHORT  numTables;

USHORT  searchRange;

USHORT  entrySelector;

USHORT  rangeShift;

TableEntry  entries[1];//variable  number  of  TableEntry

}TableDirectory;

文件開頭為TableDirectory結構體， TableDirectory結構的最后一個字段是可變長度的TableEntry結構的數組，每個結構對應一個表。TrueType字體中的每個表都保存了不同的邏輯信息，其中”maxp”表的作用是描述字體中所需內存分配情況的匯總數據，”maxp”表的內容具體結構為：

typedef struct

{

Fixed version;// 0x00010000 for version 1.0

USHORT numGlyphs;

USHORT maxPoints;// 非復合字形中的最大點

USHORT maxContours;

USHORT maxCompositePoints;// 復合字形中的最大點

USHORT maxCompositeContours;

USHORT maxZones;

USHORT maxTwilightPoints;

USHORT maxStorage;

USHORT maxFunctionDefs;

USHORT maxInstructionDefs;

USHORT maxStackElements;

USHORT maxSizeOfInstructions;

USHORT maxComponentElements;// 任何復合字形在“頂級”處引用的最大組件數

USHORT maxComponentDepth;

}

詳細分析

1. 基礎分析

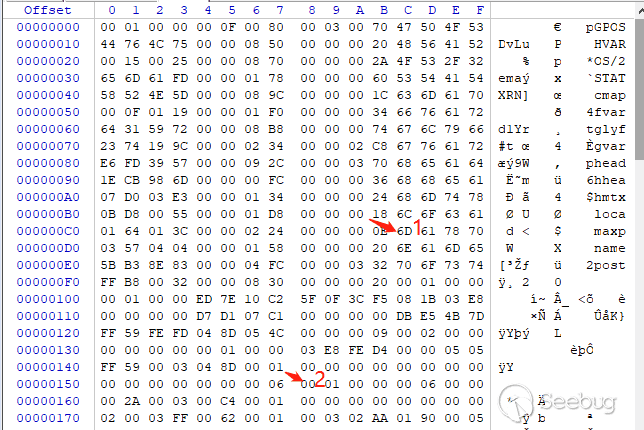

poc.ttf中數據:

圖中箭頭1指向的數據為”maxp”表的TableEntry結構，Offset字段為00000158為箭頭2所指向的地方，是”maxp”表內容的具體結構，maxPoints字段值為0(距離箭頭2偏移0x6)，maxCompositePoints字段為3(距離箭頭2偏移0xA)。

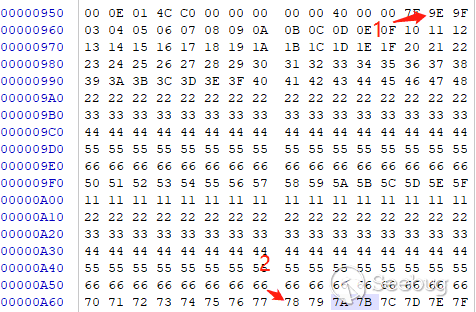

AE標志符號的表條目中的x和y增量在運行時會覆蓋到另一個數據結構，TTF中內容如下：

異常觸發時指令為add word ptr [r8+56h]，ax，ax為 0x9E9F(圖中1標記)，r8為0x00007A7B00007879(圖中2標記)的地址處，78 79 7A 7B都是TTF中的數據，補0是因為在異常指令之前對x數組和y數組調用了memset初始化內存空間。

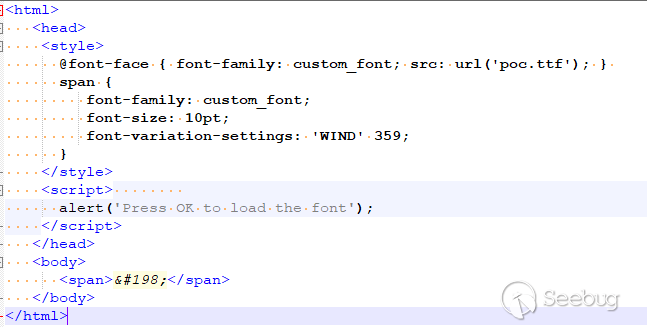

poc.html中如下：

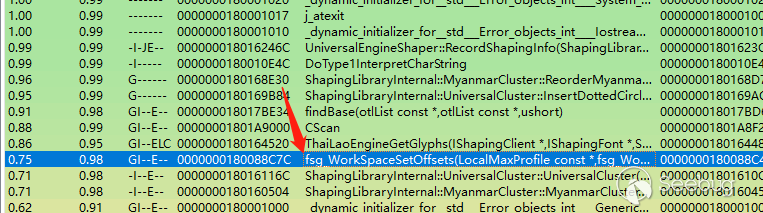

正常情況下，ttf文件中maxPoints字段值為0x168，maxCompositePoins字段值為0x2352，在poc.ttf文件中將”maxp”結構中maxPoints字段的值改為0，將maxCompositePoins值改為3，當加載并光柵化損壞的”maxp”表的數據時，會導致堆分配緩沖區過小，調用棧如下：

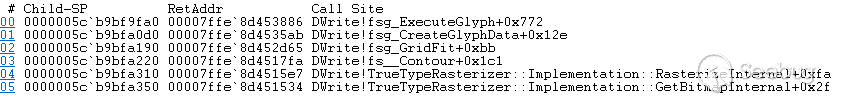

當復合字形?（AE，HTML實體＆＃198;，U + 00C6）被柵格化時，函數DWrite! fsg_ExecuteGlyph崩潰，調用棧如下：

fsg_ExecuteGlyph函數內部對堆塊內部的兩個整數數組(對應于x和y坐標)進行操作，使用0x148這個長度調用memset來初始化兩個數組，但是數組的長度小于0x148，會將跟在數組后面的一個指針置0。

如果字體是一個變量且指定了軸值，它還將調用TrueTypeRasterizer :: Implementation::ApplyOutlineVariation-> GlyphOutlineVariationInterpolator :: ApplyVariation會從TTF中獲取數據賦值給數組內的成員，但是數組較小，所以將數組后面的指針置為TTF中的數據。之后會向這個指針指向的地址中寫入數據導致異常。

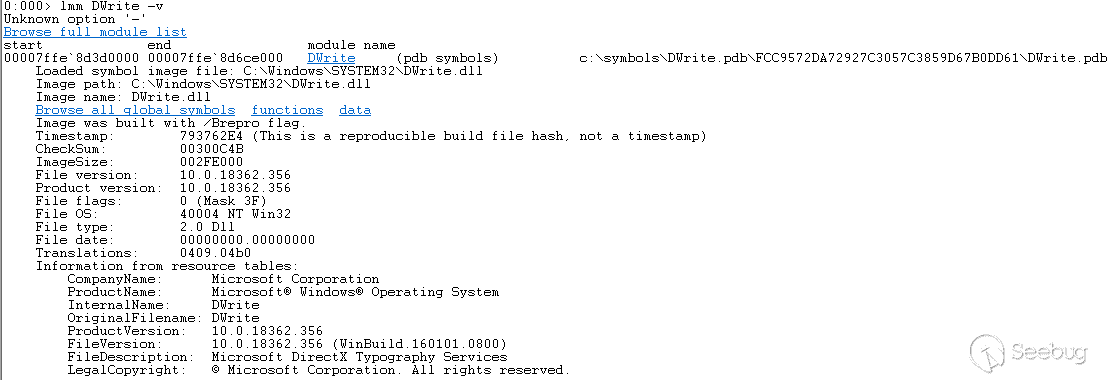

漏洞庫版本如下：

2.靜態分析

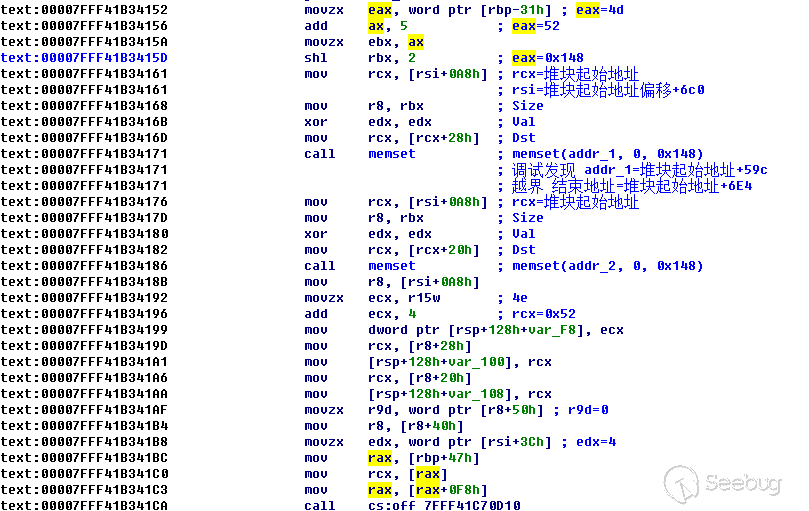

崩潰函數fsg_ExecuteGlyph分析

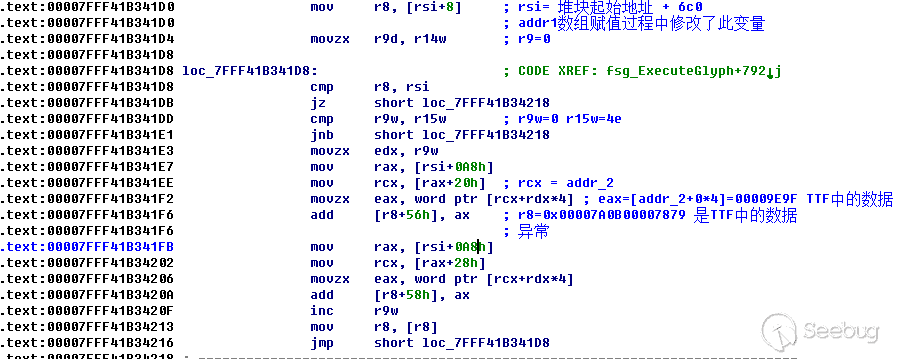

在大的堆塊中，有兩塊內存分別用于x數組和y數組，調用memset初始化，之后調用call cs:off_7FFF41C70D10 ，函數內部會調用DWrite!TrueTypeRasterizer::Implementation::ApplyOutlineVariation給x數組和y數組賦值,addr1指向的內存沒有0x148字節那么大，所以會寫到其它的數據對象上，接下里會引用被覆蓋的數據作為指針去寫數據： rsi+8中的數據被數組賦值時修改了，使用TTF中的數據覆蓋了[rsi+8]的數據，0x00007FFF41B341F6地址處調用的指令dd [r8+56],ax，其中ax中的數據也是可以控制的。

函數調用鏈

計算內存大小的函數調用鏈為

TrueTypeRasterizer::Implementation::Initialize-> fs_NewSfnt ->fsg_WorkSpaceSetOffsets函數fsg_WorkSpaceSetOffsets內部計算需要申請的內存空間大小并將結果傳出到fs_NewSfnt中。

fs_NewSfnt獲取需要申請的內存大小，之后調用calloc申請內存。

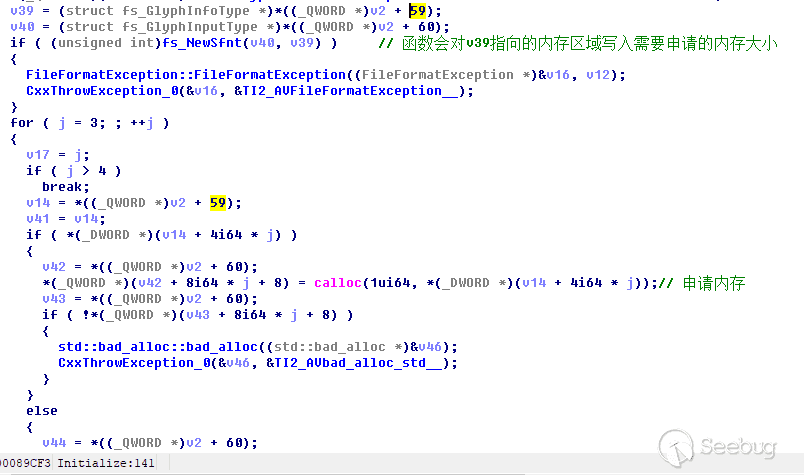

可以看到圖中調用完成fs_NewSfnt后，在下面的循環中獲取v39內存塊中的內容作為申請內存的大小。

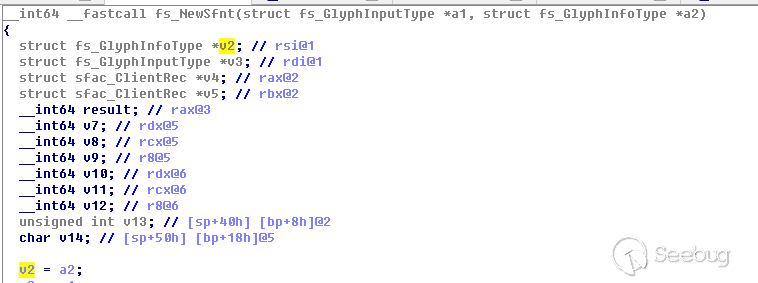

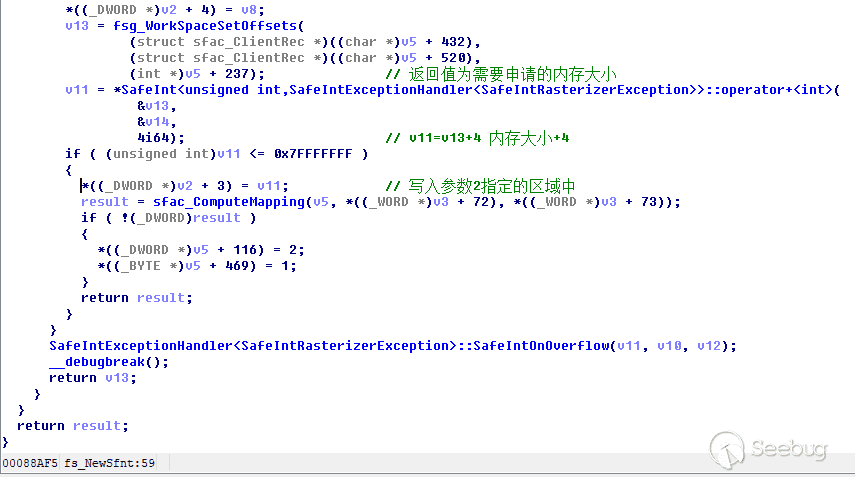

fs_NewSfnt函數內容如下：

v2為傳入的第二個參數a2，*((_DWORD *)v2 + 3)與fs_NewSfnt中取內存大小區域（(_DWORD )(v14 + 4i64 * j),j為3時）是一致的。

補丁Diff

fsg_WorkSpaceSetOffsets函數補丁前后有修改。

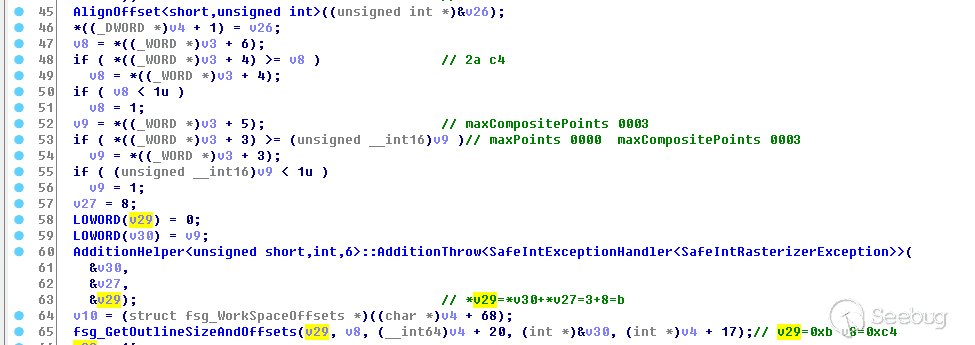

查看補丁前fsg_WorkSpaceSetOffsets函數偽C代碼如下：

其中參數v3指向”maxp”表具體內容

可以看到圖中從maxCompositePoints和maxPoints字段中取較大值，并且與常量1比較取較大值，得到值為3，之后加8，得到0xb，作為第一個參數傳入fsg_GetOutlineSizeAndOffsets中，這個函數看名稱應該是獲取輪廓的大小和偏移值。

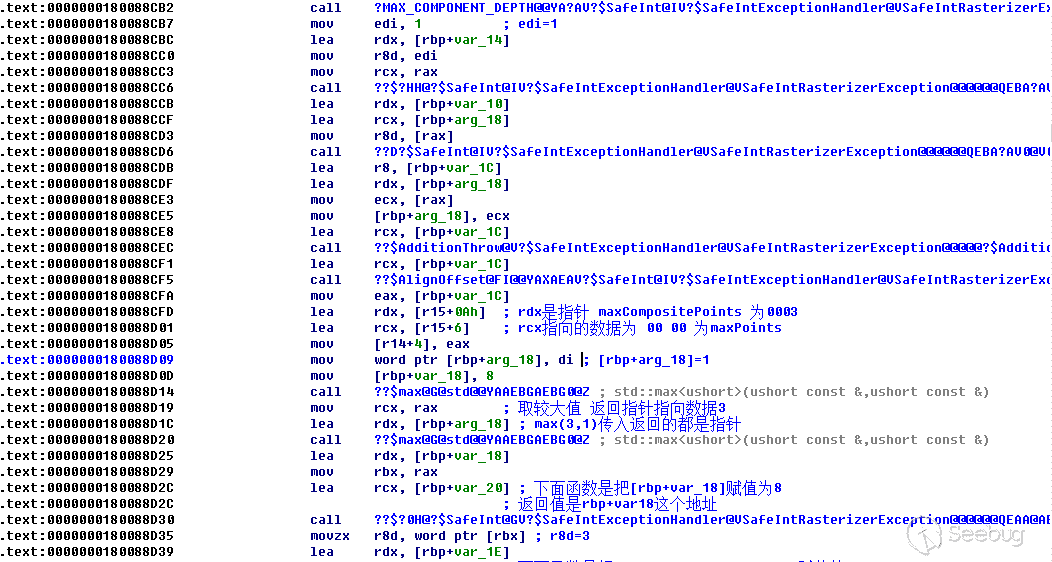

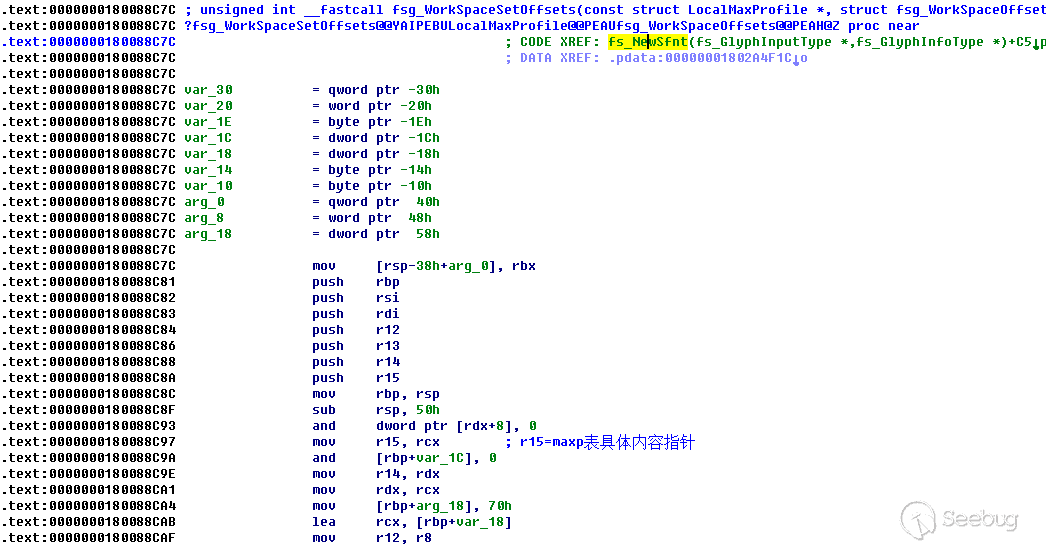

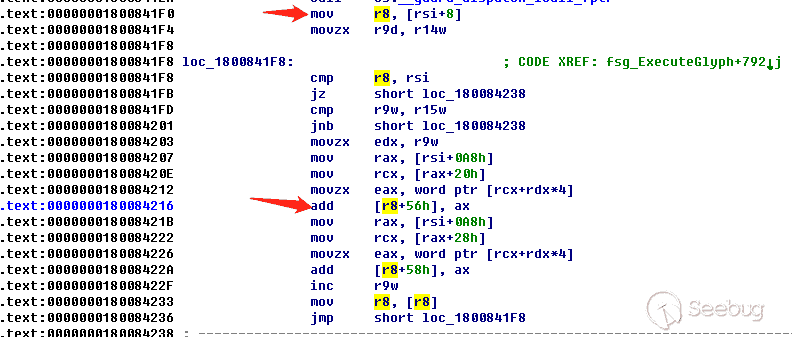

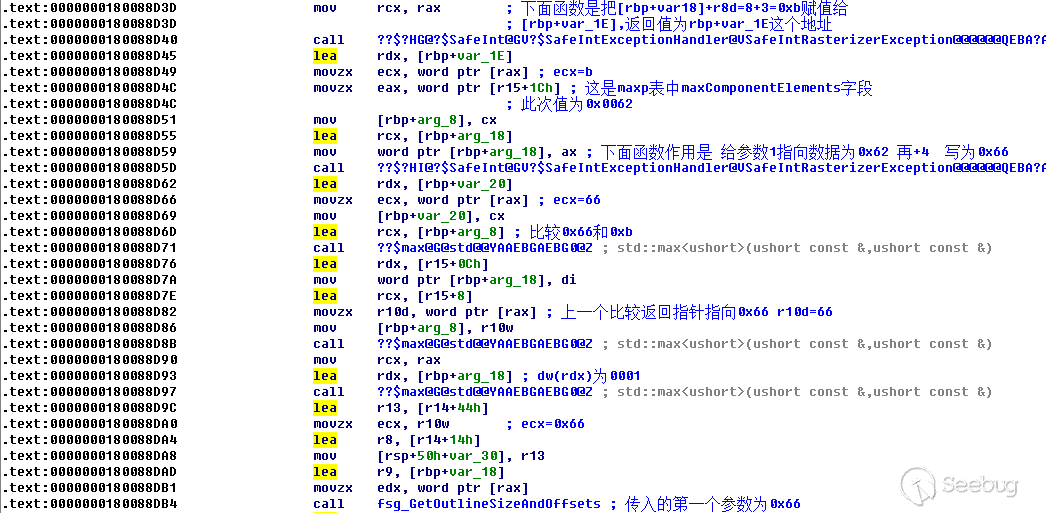

補丁后fsg_WorkSpaceSetOffsets函數偽C代碼有點問題，所以下面貼出匯編代碼如下：

打過補丁后，程序是先從maxCompositePoints和maxPoints字段中取較大值，得到3，再與1比較得較大值仍然為3，3+8得到0xb，再取出maxp表中maxComponentElements字段，POC中此值為0x0062，相對”maxp”表具體內容偏移為0x1C

0x62+4=0x66，比較0x66與0xb得到較大值作為第一個參數傳入fsg_GetOutlineSizeAndOffsets函數中。

函數fsg_GetOutlineSizeAndOffsets沒有變化，只是因為傳入的第一個參數不同，所以最終計算出的結果也不同。

漏洞函數分析

fsg_ExecuteGlyph函數對堆塊內部的兩個整數數組，對應于x坐標和y坐標進行操作，實際上數組的較小，fsg_ExecuteGlyph函數先調用了兩次memset將數組清零，如果字體是一個變量且指定了軸值，還會調用TrueTypeRasterizer::Implementation::ApplyOutlineVariation->GlyphOutlineVariationInterpolator::ApplyVariation將字體中的數據賦值到坐標數組，這樣就會破壞到后續的結構成員。

3. 動態分析

計算所需內存的過程可以通過條件斷點的方式來調試，附加到調試器后，可以設置如下斷點命令，

bp DWrite!TrueTypeRasterizer::Implementation::Initialize "r $t0=$t0+1; .printf \"Initialize times:%d\n\",@$t0;.echo;gc"

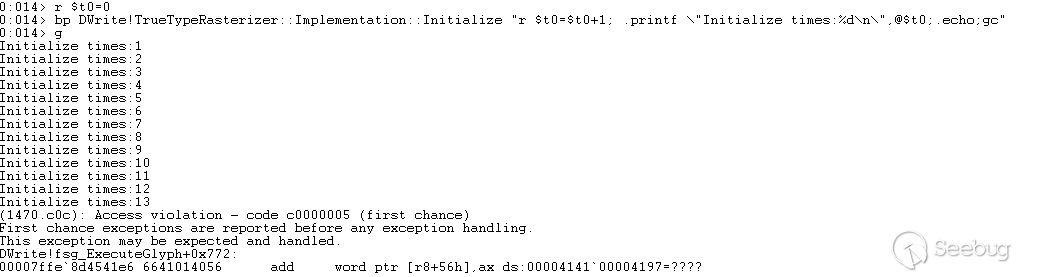

可以看到第13次調用TrueTypeRasterizer::Implementation::Initialize函數之后就會進入崩潰。

重新啟動，下斷點：

bp DWrite!TrueTypeRasterizer::Implementation::Initialize "r $t0=$t0+1; .printf \"Initialize times:%d\n\",@$t0;.echo;.if(@$t0 == 0x0D){}.else{gc}"

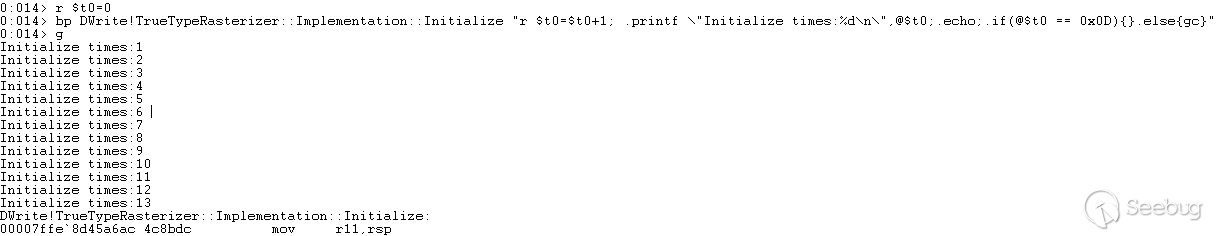

運行可以看到：

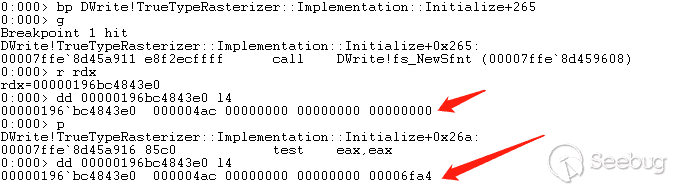

在調用fs_NewSfnt之前下斷點，查看傳入參數內容：

單步步過，再次查看內存，可以看到需要申請的內存大小為0x6fa4。

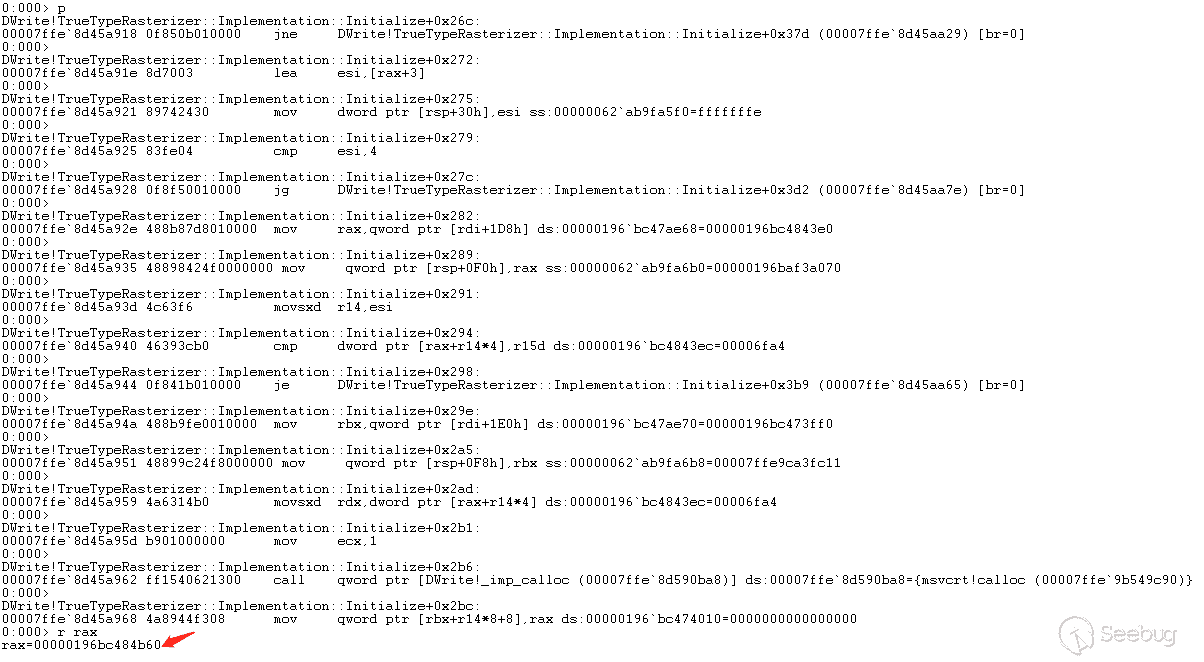

繼續往下運行：

可以看到申請的內存地址為0x00000196bc484b60。

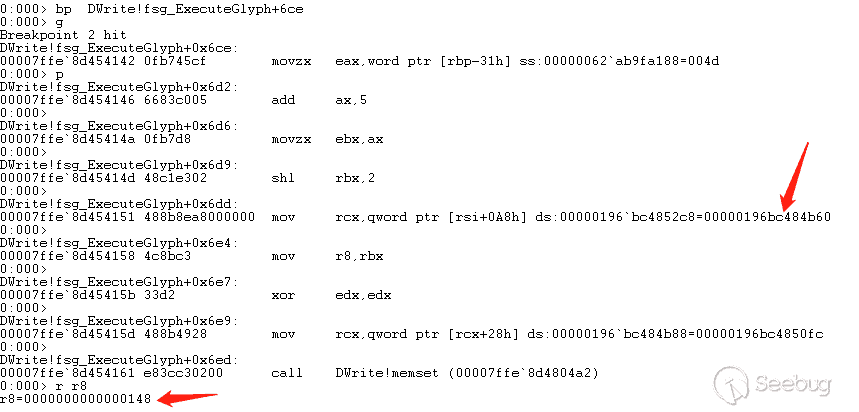

在崩潰函數中下斷點，運行：

堆塊起始地址為上面的申請的0x00000196bc484b60，調用memset使用的大小為0x148，上面是內存塊1，addr1為0x00000196bc4850fc

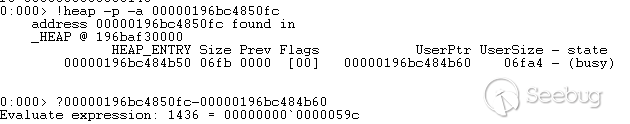

查看堆塊大小以及addr1相對堆塊起始地址的偏移大小如下：

最終調用fsg_ExecuteGlyph+0x772處的指令add [r8+56h], ax時，a8來源于[rsi+8]

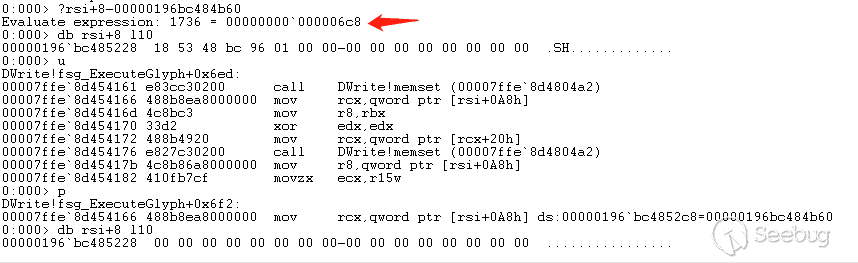

查看rsi+8相對于堆塊的偏移

rsi+8相對于堆塊起始地址偏移0x6c8，而addr1相對于堆塊起始地址偏移0x59c，0x59c+0x148=0x6E4>0x6C8，所以操作addr1中的數據時會覆蓋rsi+8處的數據，從圖上可以看到，調用memset后rsi+8中的數據初始化為0。

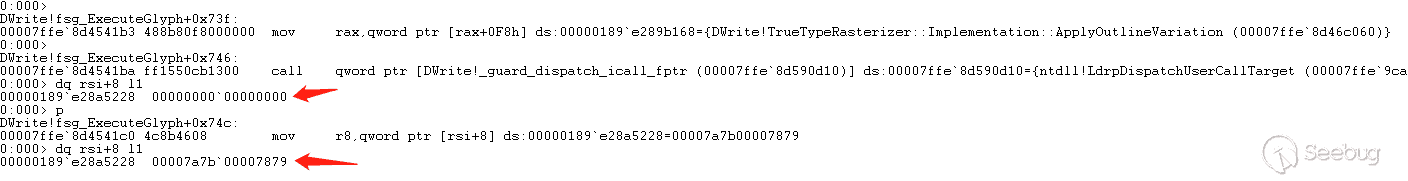

調用ApplyOutlineVariation函數之后，rsi+8處數據被修改為ttf文件中的數據。（重新啟動，內存地址與上面不一樣）

繼續運行，如下：

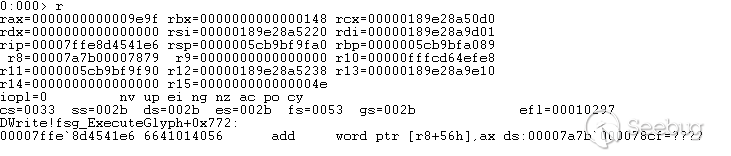

可以看到ax為0x9e9f，r8為0x00007a7b00007879，這兩個數據都在poc.ttf文件中的數據，所以這個指針數據可控(where)，要寫入的內容(what)也可控。

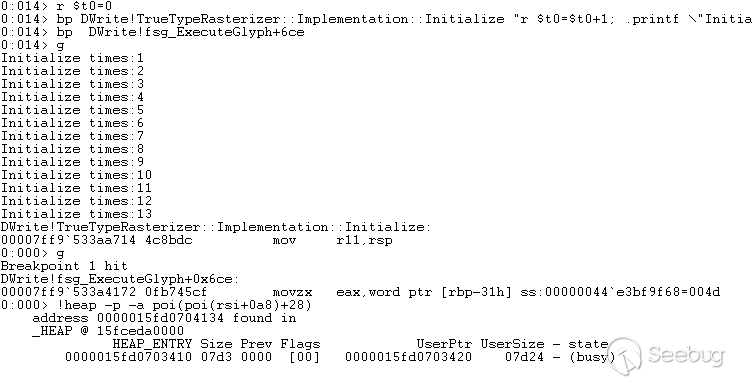

打過補丁之后查看DWrite!fsg_ExecuteGlyph函數沒有變化，調試發現整個堆塊的大小變得更大了，x數組和y數組的大小還是0x148字節，ESI對象距離堆塊起始地址的距離變大，所以在x數組和y數組的賦值過程中沒有覆蓋到ESI對象,如下： 可以看到堆塊大小為0x7d24，之前為0x6fa4。

addr1結束地址為0x0000015fd070427c<0x0000015fd0704868，所以數組使用0x148的大小不會覆蓋到后面的數據。

0x04總結

TTF文件的”maxp”表描述字體中所需內存分配情況的匯總數據，DWrite庫沒有校驗數據，在ttf中寫入畸形數據時，程序申請內存過小，導致溢出到其它的數據結構，實現了任意地址寫任意數據。補丁在計算所需內存時讀取ttf中另一個值+4，與之前畸形數據比較得較大值，申請足夠的內存。

0x05解決方案

微軟已經更新了官方補丁，下載鏈接：

https://msrc.microsoft.com/update-guide/vulnerability/CVE-2021-24093

0x06參考文獻

1.https://bugs.chromium.org/p/project-zero/issues/detail?id=2123

2.https://docs.microsoft.com/en-us/typography/opentype/spec/maxp

3.https://blog.csdn.net/blueangle17/article/details/23750999
