作者：劉瑞愷 @平安科技銀河實驗室
原文鏈接：基于Unicorn和LibFuzzer的模擬執行fuzzing

之前，銀河實驗室對基于unicorn的模擬執行fuzzing技術進行了研究。在上次研究的基礎上，我們進一步整合解決了部分問題，初步實現了基于Unicorn和LibFuzzer的模擬執行fuzzing工具：uniFuzzer。

關于這項研究的相關背景，可回顧實驗室之前的這篇文章基于 unicorn 的單個函數模擬執行和 fuzzer 實現，這里就不再綴述了。總體而言，我們想要實現的是：

  1. 在x86服務器上模擬運行MIPS/ARM架構的ELF（主要來自IoT設備）
  2. 可以對任意函數或者代碼片段進行fuzzing
  3. 高效的輸入變異

其中前2點，在之前的研究中已經確定用Unicorn解決；輸入的變異，我們調研后決定采用LibFuzzer，并利用其代碼覆蓋率反饋機制，提升fuzzing效率。

在這篇文章中，我們先簡要介紹下Unicorn和LibFuzzer，隨后對模擬執行fuzzing工具的原理進行詳細的分析，最后通過一個demo來介紹工具的大致使用方式。

1. 背景介紹

1.1 Unicorn

提到Unicorn，就不得不說起QEMU。QEMU是一款開源的虛擬機，可以模擬運行多種CPU架構的程序或系統。而Unicorn正是基于QEMU，它提取了QEMU中與CPU模擬相關的核心代碼，并在外層進行了包裝，提供了多種語言的API接口。

因此，Unicorn的優點很明顯。相比QEMU來說，用戶可以通過豐富的接口，靈活地調用CPU模擬功能，對任意代碼片段進行模擬執行。不過，我們在使用過程中，也發現Unicorn存在了一些不足，最主要的就是Unicorn其實還不是很穩定、完善，存在了大量的坑（可以看Github上的issue），而且似乎作者也沒有短期內要填完這些坑的打算。另一方面，由于還有較多的坑，導致Unicorn底層QEMU代碼的更新似乎也沒有納入計劃：Unicorn最新的release是2017年的1.0.1版本，這是基于QEMU 2的，然而今年QEMU已經發布到QEMU 4了。

不過，雖然存在著坑比較多、QEMU版本比較舊的問題，對我們的模擬執行fuzzing來說其實還好。前者可以在使用過程中用一些臨時方法先填上（后面會舉一個例子）。后者的影響主要是不支持一些新的架構和指令，這對于許多IoT設備來說問題并不大；而舊版本QEMU存在的安全漏洞，主要也是和驅動相關，而Unicorn并沒有包含QEMU的驅動，所以基本不受這些漏洞的影響。

1.2 QEMU

關于QEMU的CPU模擬原理，讀者可以在網上搜到一些專門的介紹，例如這篇。大致來說，QEMU是通過引入一層中間語言，TCG，來實現在主機上模擬執行不同架構的代碼。例如，如果在x86服務器上模擬MIPS的代碼，QEMU會先以基本塊（Basic Block）為單位，將MIPS指令經由TCG這一層翻譯成x86代碼，得到TB(Translation Block)，最終在主機上執行。

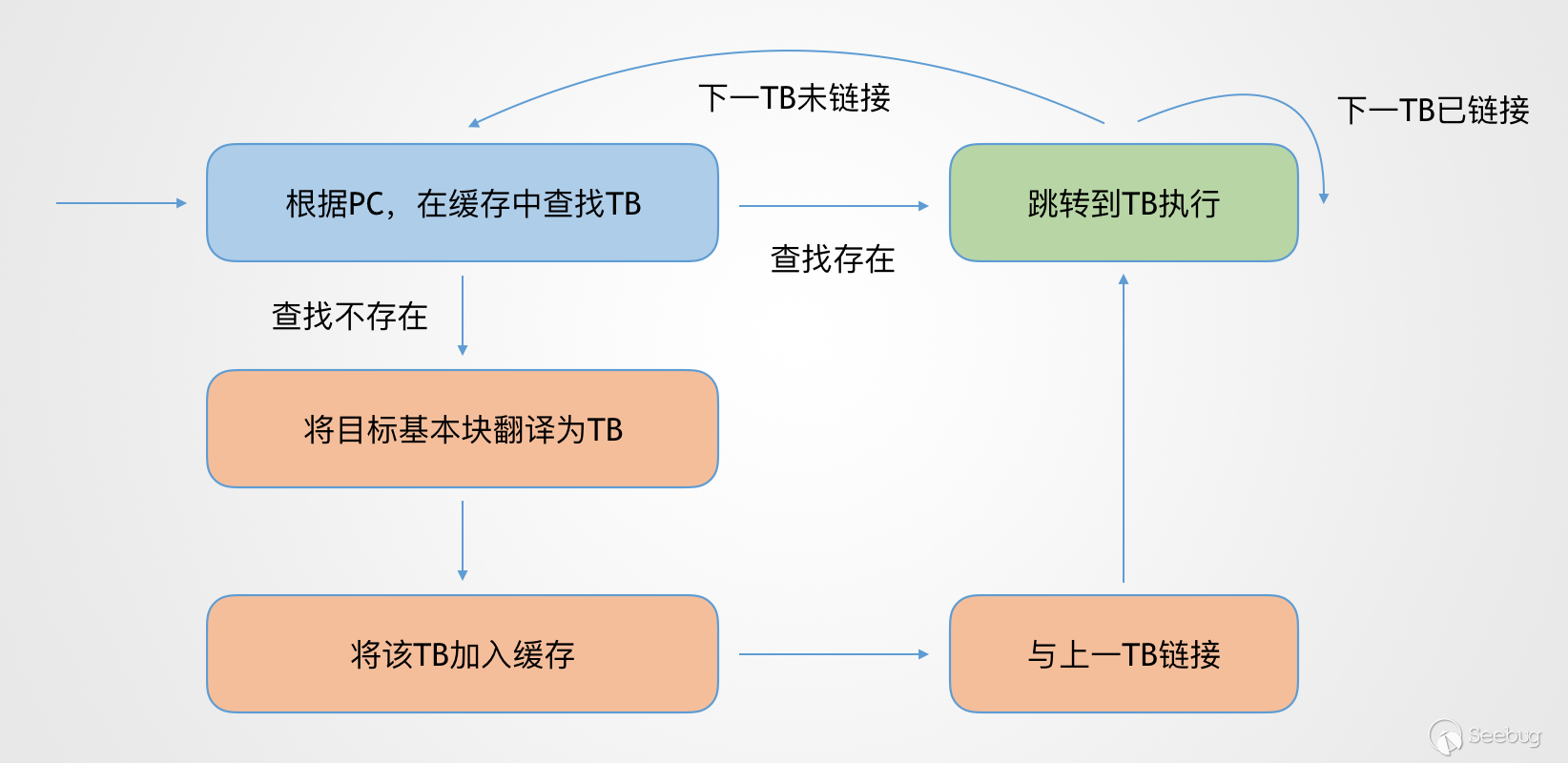

而為了提高模擬運行的效率，QEMU還加入了TB緩存和鏈接機制。通過緩存翻譯完成的TB，減少了下次執行時的翻譯開銷，這即就是Unicorn所說的JIT。而TB鏈接機制，則是把原始代碼基本塊之間的跳轉關系，映射到TB之間，從而盡可能地減少了查找緩存的次數和相關的上下文切換。

值得一提的是，Unicorn所提供的hook功能，就是在目標代碼翻譯成TCG時，插入相關的TCG指令，從而在最終翻譯得到的TB中，于指定位置處回調hook函數。而由于TCG指令和架構無關，因此添加的TCG指令可以直接適用于不同架構。

1.3 LibFuzzer

LibFuzzer應該許多人都不陌生，這是LLVM項目中內置的一款fuzzing工具，相比我們之前介紹過的AFL，LibFuzzer具有以下優點：

  1. 靈活：通過實現接口的方式使用，可以對任意函數進行fuzzing
  2. 高效：在同一進程中進行fuzzing，無需大量fork()進程
  3. 便捷：提供了API接口，便于定制化和集成

而且，和AFL一樣，LibFuzzer也是基于代碼覆蓋率來引導變異輸入的，因此fuzzing的效率很高。不過，這兩者都需要通過編譯時插樁的方式，來實現代碼覆蓋率的跟蹤，所以必須要有目標的源代碼。接下來，在uniFuzzer的原理中，我們會介紹如何結合Unicorn和LibFuzzer的功能，對閉源程序進行代碼覆蓋率的跟蹤反饋。

2. uniFuzzer原理

uniFuzzer的整體工作流程大致如下：

  1. 目標加載：在Unicorn中加載目標ELF和依賴庫，并解析符號
  2. 設置hook：通過Unicorn的基本塊hook，反饋給LibFuzzer代碼覆蓋率
  3. 準備環境：設置棧、寄存器等信息
  4. fuzzing：將Unicorn的模擬執行作為目標函數，開始LibFuzzer的fuzzing

下面對各環節進行具體的介紹。

2.1 目標加載

遇到的許多IoT設備，運行的是32位MIPS/ARM架構的Linux，所以我們初步設定的目標就是這類架構上的ELF文件。

如實驗室之前對模擬執行研究的那篇文章中所講，我們需要做的就是解析ELF格式，并將LOAD段映射到Unicorn的內存中。而在隨后的研究中，我們發現目標代碼往往會調用其他依賴庫中的函數，最常見的就是libc中的各類C標準庫函數。通過Unicorn的hook機制，倒是可以將部分標準庫函數通過非模擬執行的方式運行。但是這種方式局限太大：假如調用的外部函數不是標準庫中的，那么重寫實現起來就會非常麻煩。所以，我們還是選擇將目標ELF的全部依賴庫也一并加載到Unicorn中，并且也通過模擬執行的方式，運行這些依賴庫中的代碼。

那么，以上所做的，其實也就是Linux中的動態鏈接器ld.so的工作。Unicorn本身并不包含這些功能，所以一種方式是由Unicorn去模擬執行合適的ld.so，另一種方式是實現相關的解析代碼，再調用Unicorn的接口完成映射。由于后一種更可控，所以我們選擇了這種方式。不過好在ld.so是開源的，我們只需要把相關的代碼修改適配一下即可。最終我們選擇了uClibc這個常用于嵌入式設備的輕量庫，將其ld.so的代碼進行了簡單的修改，集成到了uniFuzzer中。

由于我們集成的是ld.so的部分功能，導入函數的地址解析無法在運行時進行。因此，我們采取類似LD_BIND_NOW的方式，在目標ELF和依賴庫全部被加載到Unicorn之后，遍歷符號地址，并更新GOT表條目。這樣，在隨后的模擬執行時，就無需再進行導入函數的地址解析工作了。

集成ld.so還帶來了一個好處，就是可以利用LD_PRELOAD的機制，實現對庫函數的覆蓋，這有助于對fuzzing目標進行部分定制化的修改。

2.2 設置hook

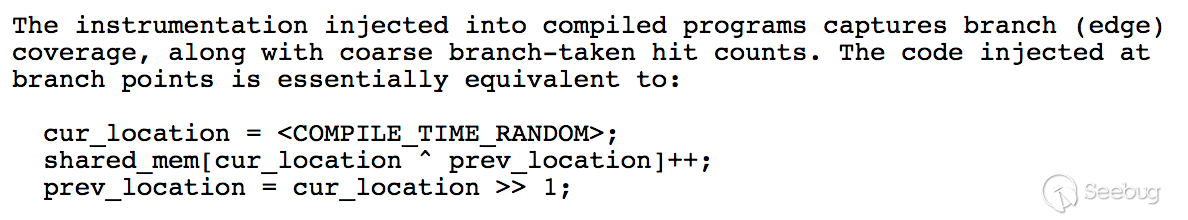

接下來需要解決的一個重要問題，就是如何獲取模擬執行的代碼覆蓋率，并反饋給LibFuzzer。LibFuzzer和AFL都是在編譯目標源碼時，通過插樁實現代碼覆蓋的跟蹤。雖然LibFuzzer的具體插樁內容我們還沒有分析，但是之前對

而這個數組，記錄的就是每個跳轉，如A->B，所發生的次數。AFL以此數組作為代碼覆蓋率的信息，進行處理，并指導后續的變異。

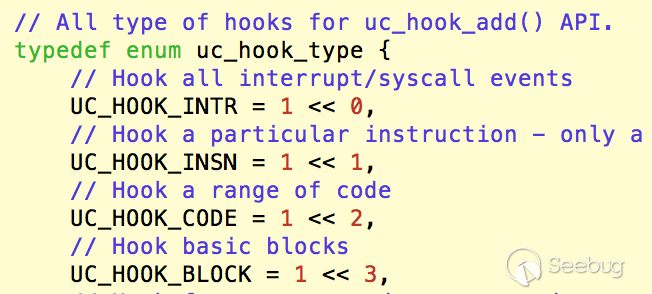

回到我們的fuzzing工具。如之前所說，LibFuzzer和AFL之所以需要目標的源碼，是為了在編譯時，在跳轉處插入相關的代碼，而跳轉正好對應的就是基本塊這一概念。恰巧，Unicorn提供的hook接口中，也包含了基本塊級別的hook，可以在每個基本塊被執行之前，回調我們設置的hook函數:

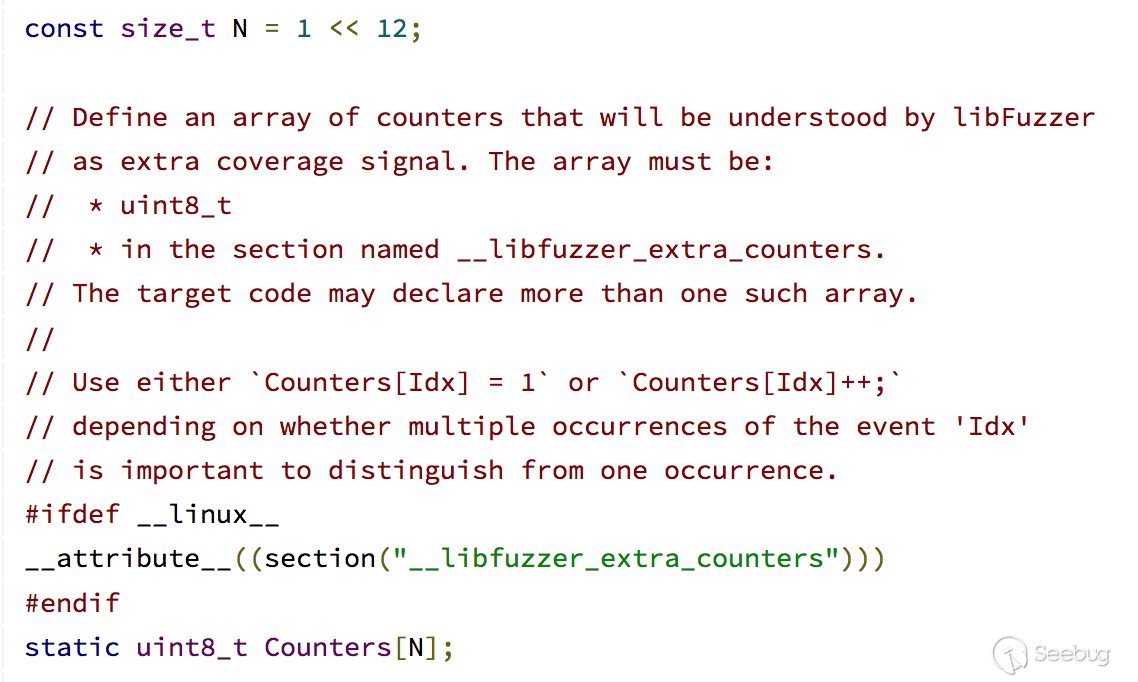

另一方面，通過搜索相關資料，我們發現在LibFuzzer中還神奇地提供了這樣一個機制，__libfuzzer_extra_counters：

可見，類似于AFL，通過一個記錄跳轉發生次數的數組，就可以作為代碼覆蓋率的信息。作為用戶，我們只需要按照格式，聲明這樣一個數組，并在每次跳轉時，更新相應下標處的內容，就可以輕松地將覆蓋率信息反饋給LibFuzzer了。

綜合以上信息，我們得出了下面的方案：

  1. 按照extra counters的要求，聲明一個uint8_t類型的數組
  2. 設置Unicorn對基本塊的hook，獲取到當前基本塊的入口地址，并對應生成一個隨機數
  3. 參考AFL的方式更新數組，將此次跳轉的次數加一

其中第2點，為基本塊（即分支）生成一個隨機數，AFL是在編譯插樁時就生成這樣的隨機數并硬編碼的。對于Unicorn來說，如果要實現這樣的效果，必須修改Unicorn的源碼，在基本塊翻譯時加入相應的TCG指令。但這樣做對Unicorn本身的改動比較大，所以最終我們還是選擇通過hook的方式，而盡量不去魔改Unicorn破壞通用性。具體地，我們是將基本塊的入口地址計算CRC16哈希，作為其對應的隨機數。

2.3 準備環境

現在，目標已經加載到Unicorn中，代碼覆蓋率反饋也已經實現，接下來就只需要準備運行環境了。通過Unicorn的接口，我們可以映射出棧、堆、數據等不同的內存區域，并根據目標代碼的需求，設置好相應的寄存器值。

另外，如之前所說，我們移植的ld.so支持通過PRELOAD的方式，覆蓋掉要模擬執行的庫函數。比如說，目標代碼中調用的某些庫函數是不必要的，而且由于Unicorn不支持系統調用，所以像printf()這類IO輸出的庫函數，就可以通過PRELOAD的方式忽略掉，而不影響代碼的正常運行。當然，編譯的preload庫，需要確保其和目標ELF是同一架構、同一符號哈希方式，才能被正確地加載到Unicorn中。

2.4 運行fuzzing

準備工作到這里已經完成，接下來就可以fuzzing了。使用LibFuzzer，需要用戶實現LLVMFuzzerTestOneInput(const uint8_t *data, size_t len)這個函數，在其中調用要fuzzing的函數，在這里即就是目標代碼的Unicorn模擬。根據LibFuzzer生成的輸入和其他環境信息，Unicorn開始模擬運行指定的代碼片段，并將代碼覆蓋率通過extra counters數組反饋給LibFuzzer，從而變異生成下一個輸入，再次開始下一輪模擬運行。

由于fuzzing時所模擬運行的目標代碼片段恒定不變，因此QEMU的JIT機制可以有效地提升運行效率。然而，起初我們測試時，卻發現并不是這樣：每一輪的模擬執行，都會重新翻譯一遍目標代碼。經過分析代碼，我們發現這是Unicorn的一個坑：為了解決基本塊中單步執行遇到的某個問題，Unicorn引入了一個臨時解決方案，即在模擬執行停止后，清空QEMU的TB緩存。因此，第二輪模擬執行時，即使是同一段代碼，由于緩存被清空，還是需要再重頭開始翻譯。為了恢復性能，我們需要再注釋掉這個臨時方案，重新編譯安裝Unicorn。

3. 示例

我們整理了上述研究結果，實現了一套概念驗證代碼：https://github.com/rk700/uniFuzzer ，其中包含了一個demo。下面我們就以這個demo為例，再次介紹整個fuzzing的運行流程。

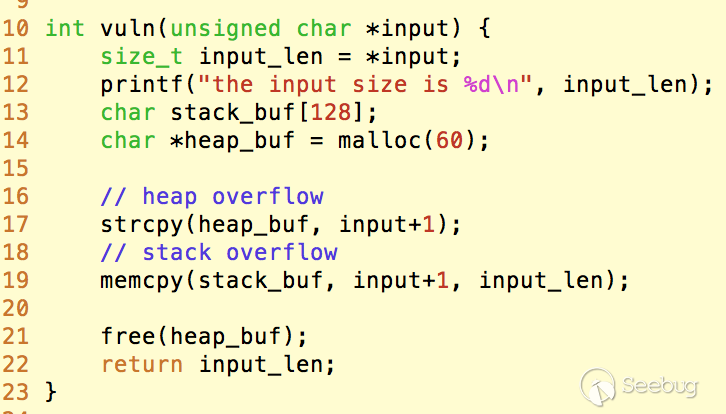

demo-vuln.c是要進行fuzzing的目標，其中包含了名為vuln()的函數，存在棧溢出和堆溢出：

可以看到，輸入的內容未檢查長度，就直接strcpy()到堆上；另外，輸入內容的第一個字節作為長度，memcpy()到棧上。

接下來，我們將這段代碼編譯成32位小端序的MIPS架構ELF。首先我們需要mipsel的交叉編譯工具，在Debian上可以安裝gcc-mipsel-linux-gnu這個包。接下來運行

mipsel-linux-gnu-gcc demo-vuln.c -Xlinker --hash-style=sysv -no-pie -o demo-vuln

將其編譯得到ELF文件demo-vuln。我們要fuzzing的目標，就是其中的vuln()函數。

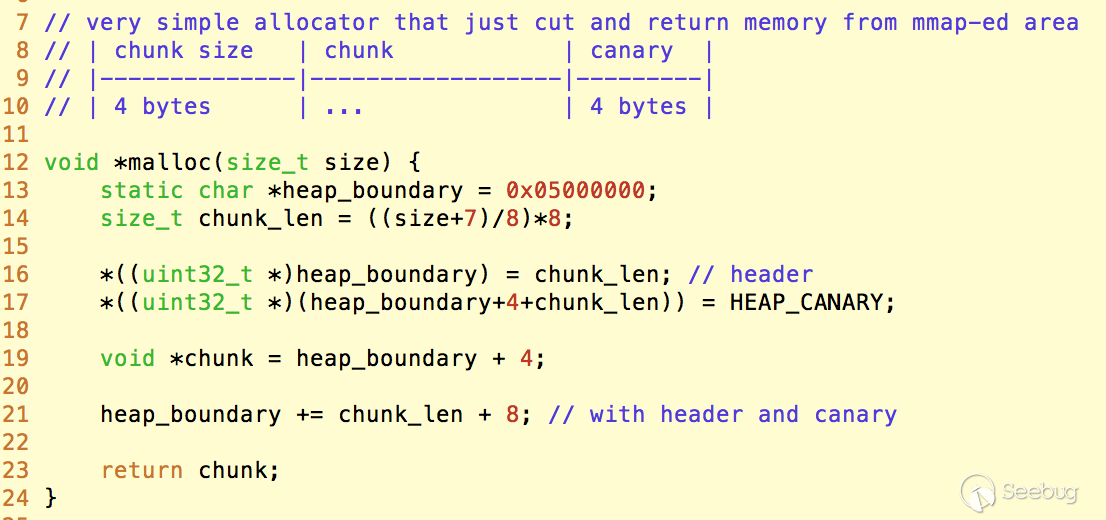

由于demo-vuln提供了源代碼，所以我們看到在vuln()函數中，還調用了printf(), malloc(), strcpy(), memcpy(), free()這些標準庫函數。其中printf()如之前所說，可以通過PRELOAD的機制來忽略掉；strcpy()和memcpy()，可以繼續模擬執行mipsel架構的libc中的實現；比較復雜的是malloc()和free()，因為一般來說malloc()需要brk()的系統調用，而Unicorn還不支持系統調用。所以，我們也重新寫了一個非常簡單的堆分配器，并通過PRELOAD的方式替換掉標準庫中的實現：

我們需要在Unicorn中分配一片內存作為堆，然后每次malloc()調用，就直接從這片內存中切一塊出來。而為了檢測可能發生的堆溢出漏洞，我們參考棧溢出檢測的機制，在malloc()分配的內存末尾加上一個固定的canary，并在頭部寫入這塊內存的大小，以便后續檢查。free()也被簡化為空，因此不需要進行內存回收、合并等復雜操作。

接下來，我們將包含上述preload函數的demo-libcpreload.c，也編譯成與demo-vuln同樣架構的ELF動態庫：

mipsel-linux-gnu-gcc -shared -fPIC -nostdlib -Xlinker --hash-style=sysv demo-libcpreload.c -o demo-libcpreload.so

現在，目標ELF和preload庫都已經準備完成，接下來就需要編寫相關代碼，設置好模擬執行的環境。uniFuzzer提供了以下幾個回調接口：

  • void onLibLoad(const char *libName, void *baseAddr, void *ucBaseAddr): 在每個ELF被加載到Unicorn時回調
  • int uniFuzzerInit(uc_engine *uc): 在目標被加載到Unicorn之后回調，可以在這里進行環境的初始化，例如設置堆、棧、寄存器
  • int uniFuzzerBeforeExec(uc_engine *uc, const uint8_t *data, size_t len): 每輪fuzzing執行前回調
  • int uniFuzzerAfterExec(uc_engine *uc): 每輪fuzzing執行完成后回調

用戶通過在目錄callback/中編寫.c代碼，實現上述回調函數，進行fuzzing。針對demo-vuln，我們也編寫了一個callback/demo-callback.c文件作為參考。

最終，在代碼根目錄下運行make，即可編譯得到最終的fuzzing程序uf。運行以下命令，開始fuzzing：

UF_TARGET=<path to demo-vuln> UF_PRELOAD=<path to demo-libcpreload.so> UF_LIBPATH=<lib path for MIPS> ./uf

相關的參數是通過環境變量傳遞的。UF_TARGET是要fuzzing的目標ELF文件，UF_PRELOAD是要preload加載的自定義ELF動態庫，UF_LIBPATH是依賴庫的搜索路徑。在Debian上安裝libc6-mipsel-cross這個包，應該就會安裝所需的mipsel庫，此時依賴庫的搜索路徑就在/usr/mipsel-linux-gnu/lib/。

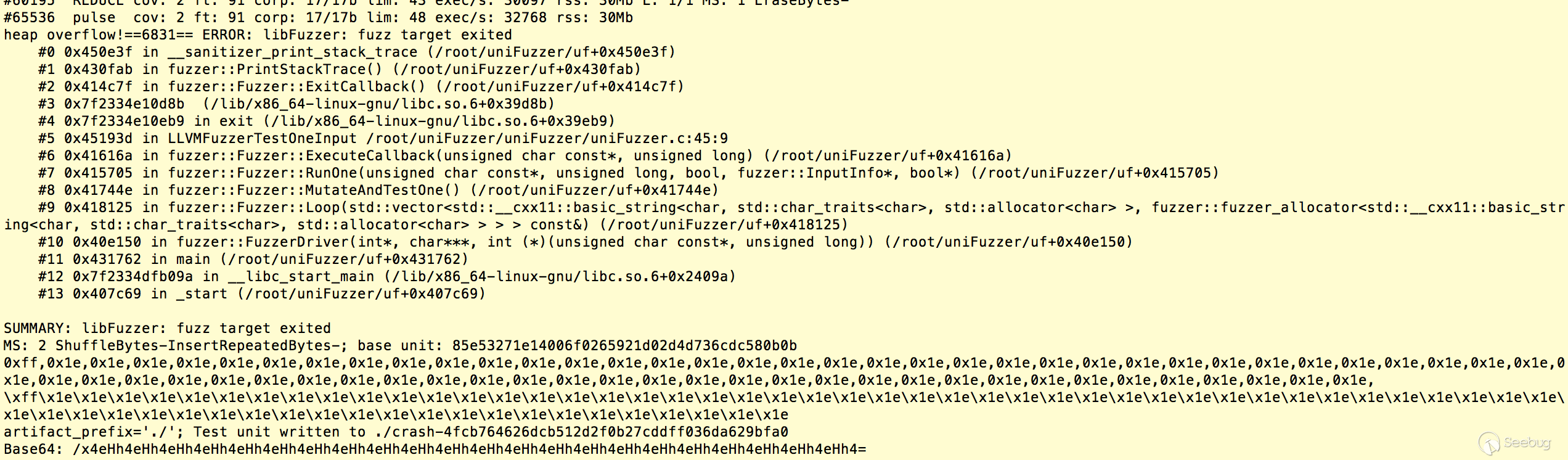

下圖是一個fuzzing觸發的崩潰：

可以看到，uniFuzzer檢測到了堆溢出。觸發漏洞的，是長度68 bytes的字符串，當其被strcpy()到長度為60 bytes的堆時，canary的值被修改，最終被檢測發現。

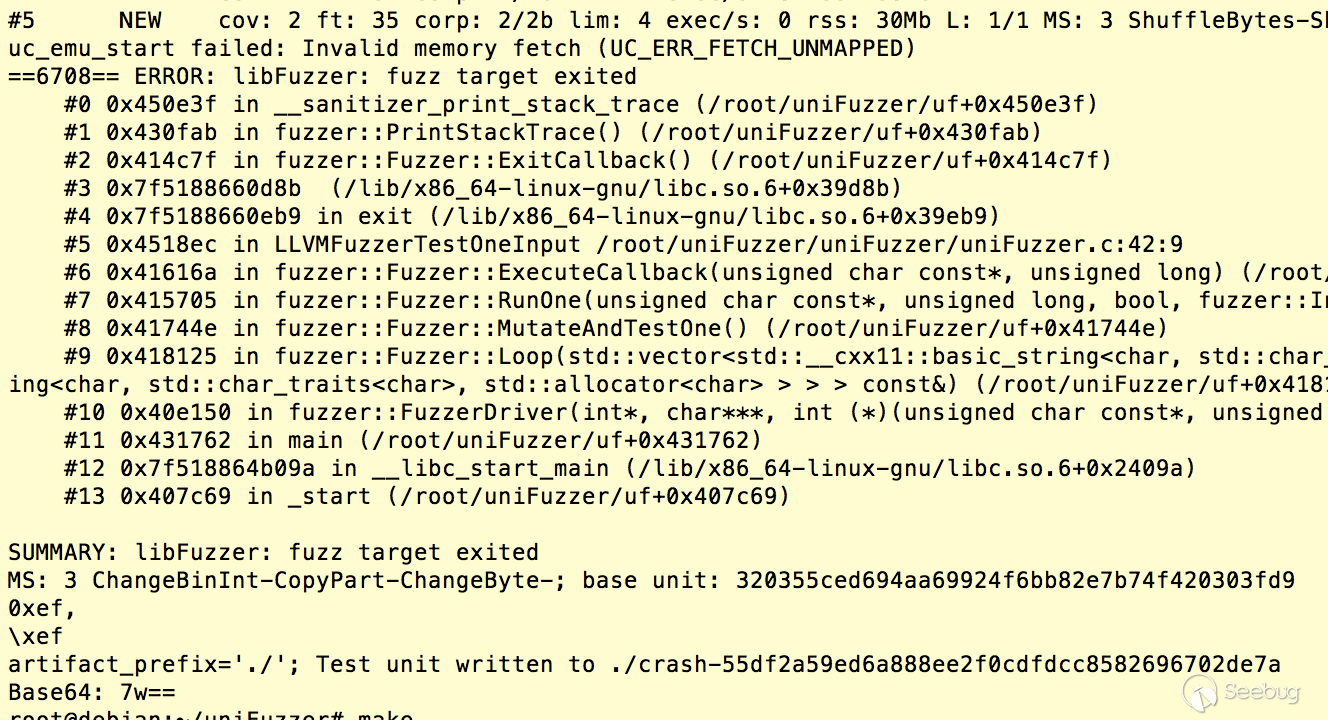

下圖是另一個fuzzing觸發的崩潰：

這次的輸入只有1個字符，\xef。其被作為memcpy()的參數，復制了超長的內容到128 bytes的棧變量上，從而修改了vuln()函數返回地址，觸發了內存訪問錯誤。

4. 總結

通過結合Unicorn和LibFuzzer的功能，我們實現了對閉源代碼的fuzzing。上述開源的uniFuzzer代碼其實還屬于概念驗證階段，許多功能例如系統調用的支持、其他架構/二進制格式的支持等等，還需要后續進一步完善。也歡迎在這方面有研究的小伙伴多提建議和PR，進一步完善功能。
